Предохранители и реле GMC Topkick (2003-2010)

Схемы относятся к указанным годам и вариантам GMC Topkick (2003-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля GMC.

Схема предохранителей GMC Topkick 2003-2010

Оглавление

Расположение блока предохранителей

Блок предохранителей панели приборов

За приборной панелью со стороны пассажира автомобиля расположены два блока предохранителей приборной панели.

Блок предохранителей в моторном отсеке

Оба подкапотных блока предохранителей расположены в моторном отсеке со стороны пассажира.
Чтобы получить доступ к блокам предохранителей, аккуратно сожмите обе стороны крышки, чтобы освободить защелки в верхней части. Затем отстегните оба крепления внизу и снимите крышку.

Схемы блока предохранителей

2006

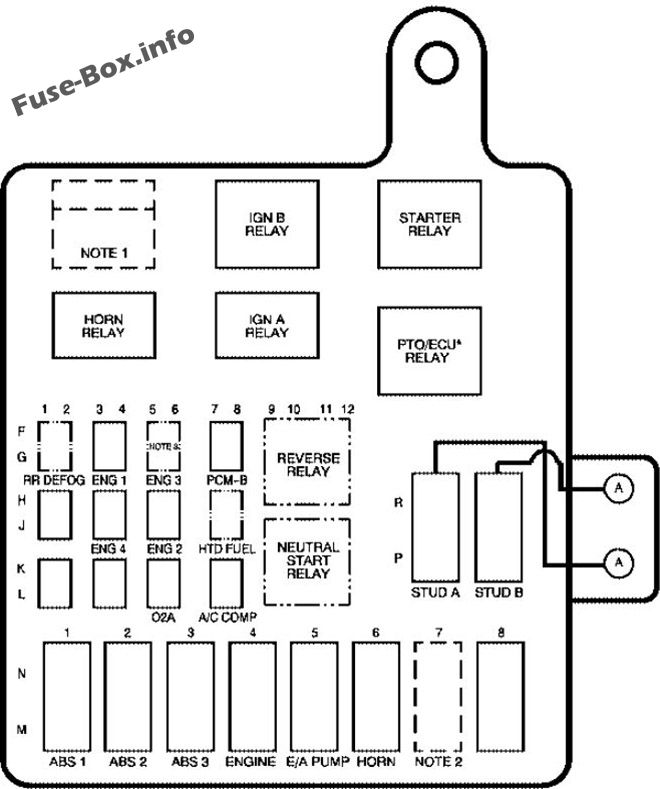

Основной блок предохранителей под капотом

Назначение предохранителей в основном блоке предохранителей под капотом (2006 г.)

Name	Применение
RR DEFOG	Задняя защита от запотевания
РУС 1	Двигатель 1
РУС 3	Двигатель 3
ПКМ-Б	Модуль управления силовым агрегатом
ПУСТОЙ	Не используется
РУС 4	Двигатель 4
РУС 2	Двигатель 2
ГТД ТОПЛИВО	Подогретое топливо
ПУСТОЙ	Не используется
ПУСТОЙ	Не используется
O2A	Выбросы
КОМПЛЕКС КОНДИЦИОНЕРА	Компрессор кондиционера
АБС 1	Антиблокировочная тормозная система 1
АБС 2	Антиблокировочная тормозная система 2
АБС 3	Антиблокировочная тормозная система 3
ДВИГАТЕЛЬ	Двигатель
Э/А НАСОС	Электронный/автоматический насос
HORN	Horn
ЗАМЕТКА 2	Топливо L18, клапан управления силовым агрегатом LG4, электронный блок управления LG5
ЗАМЕТКА 3	Топливо L18, клапан управления силовым агрегатом LG4, электронный блок управления LG5
ШПИЛЬКА А	Запасной
ШПИЛЬКА Б	Запасной

Реле
ПРИМЕЧАНИЕ 1	Клапан управления силовым агрегатом LG4, топливный насос L18, подогрев топлива LG5
IGN Б	Зажигание
СТАРТЕР	Стартер
HORN	Horn
IGN А	Зажигание
ВОМ/ЭБУ	Блок отбора мощности/управления двигателем "Дизель 7,8 л DURAMAX"
ЗАДНИЙ ХОД	Задний ход
НЕЙТРАЛЬНЫЙ СТАРТ	Нейтральный старт

Вторичный блок предохранителей под капотом

Назначение предохранителей во вторичном блоке предохранителей под капотом (2006 г.)

Name	Применение
IGN 1	Модуль полного привода
IGN 4	Зажигание 4
IGN 3	Зажигание 3
БАТТ/ЗТ	Предупреждающие световые сигналы батареи/опасности
НАЛОБНЫЙ ФОНАРЬ	Фары
ОСВЕЩЕНИЕ	Внутренние/Внешние Лампы
HVAC	Система климат-контроля
NOTE	Электрический тормоз C4/C5, стоп-сигналы C6/C7/C8

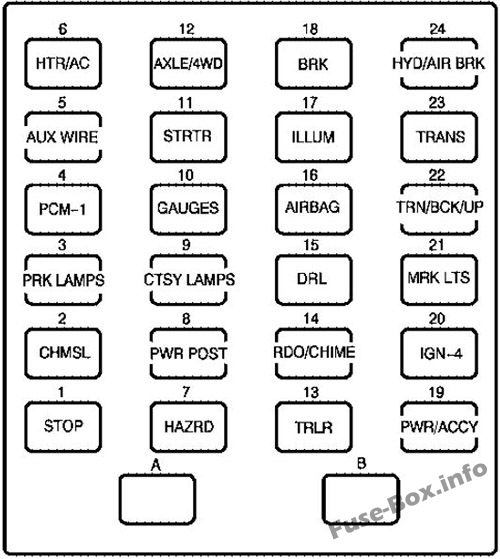

Щиток приборов, ящик1

Назначение предохранителей в блоке предохранителей 1 панели приборов (2006 г.)

Автоматический выключатель	Применение
1	Стоп-сигналы
2	Центральный высокорасположенный стоп-сигнал
3	Парковочные огни
4	Модуль управления силовым агрегатом
5	Вспомогательная проводка
6	Отопитель/кондиционер
7	Предупреждающие световые сигналы опасности
8	Силовой пост
9	Лампы любезности
10	Сигнальные лампы, датчики и индикаторы
11	Стартер
12	Задний мост/полный привод
13	Сигналы поворота прицепа/мигалки аварийной сигнализации
14	Радио/перезвон
15	Дневные ходовые огни
16	Система подушек безопасности
17	Наружные/внутренние лампы
18	Стояночный тормоз
19	Аксессуар Мощность
20	Зажигание 4
21	Боковые габаритные огни
22	Указатель поворота/фонари заднего хода
23	Передача инфекции
24	Гидравлика/Пневматический тормоз
A	Запасной
B	Запасной

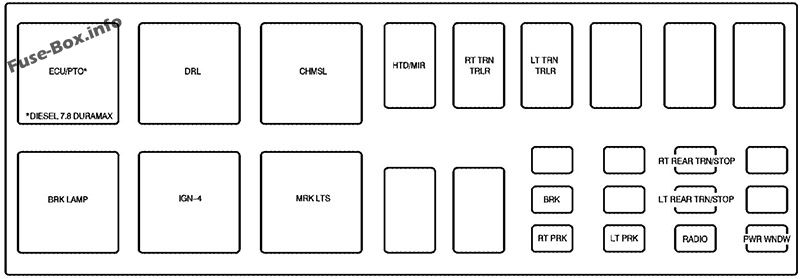

Щиток приборов, коробка 2

Назначение предохранителей в блоке предохранителей 2 панели приборов (2006 г.)

Name	Применение
HTD/MIRR	Зеркала с подогревом
Пустой	Не используется
РТ ТРН ТРЛР	Сигнал поворота прицепа со стороны пассажира
Пустой	Не используется
ЛТ ТРН ТРЛР	Сигнал поворота прицепа со стороны водителя
Пустой	Не используется
BRK	Сигнальная лампа тормоза
РТ ПРК	Стояночные огни со стороны пассажира
Пустой	Не используется
Пустой	Не используется
Пустой	Не используется
ЛТ ПАРК	Парковочные огни со стороны водителя
Пустой	Не используется
RT ЗАДН. TRN/СТОП	Задний указатель поворота/стоп-сигнал со стороны пассажира
LT ЗАДНИЙ TRN/СТОП	Задний указатель поворота/стоп-сигнал со стороны водителя
РАДИО	Радио
Пустой	Не используется
Пустой	Не используется
Пустой	Не используется
PWR WNDW	Электрические стеклоподъемники

Реле
ЭБУ/ВОМ	Блок управления двигателем/коробка отбора мощности "Дизель 7.8 DURAMAX®
БРК ЛАМПА	Стоп-сигналы C4/C5, проводка C6/C7/C8 тягача/прицепа
DRL	Дневные ходовые огни
ИГН-4	Зажигание
ЧМСЛ	Центральный верхний стоп-сигнал
МРК ЛТС	Боковые габаритные огни и габаритные огни

2007

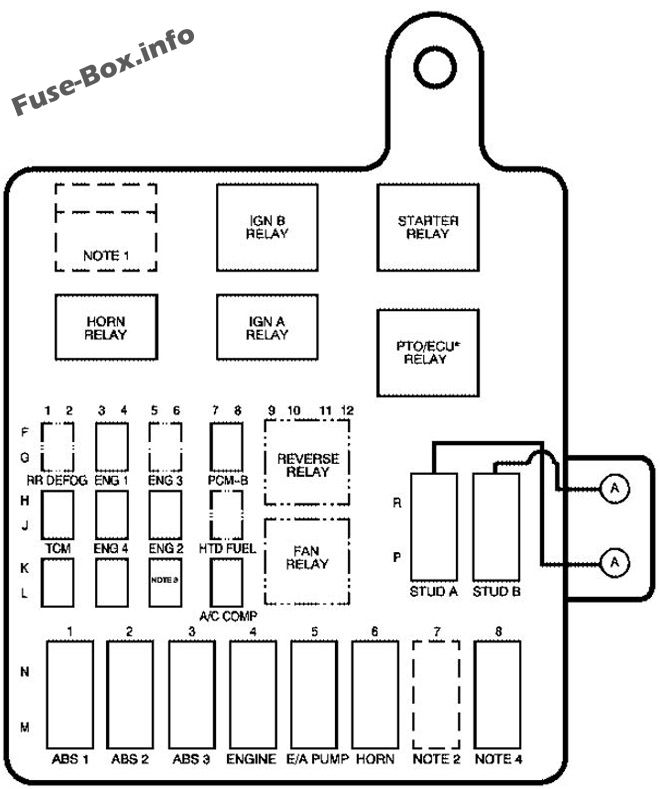

Основной блок предохранителей под капотом

Назначение предохранителей в основном блоке предохранителей под капотом (2007 г.)

Name	Применение
RR DEFOG	Задняя защита от запотевания
РУС 1	Двигатель 1
РУС 3	Двигатель 3
ПКМ-Б	Модуль управления силовым агрегатом
ПУСТОЙ	Не используется
РУС 4	Двигатель 4
РУС 2	Двигатель 2
ГТД ТОПЛИВО	Подогретое топливо
ПУСТОЙ	Не используется
ПУСТОЙ	Не используется
O2A	Выбросы
КОМПЛЕКС КОНДИЦИОНЕРА	Компрессор кондиционера
АБС 1	Антиблокировочная тормозная система 1
АБС 2	Антиблокировочная тормозная система 2
АБС 3	Антиблокировочная тормозная система 3
ДВИГАТЕЛЬ	Двигатель
Э/А НАСОС	Электронный/автоматический насос
HORN	Horn
ЗАМЕТКА 2	Топливо L18, клапан управления силовым агрегатом LG4, электронный блок управления LG5
ЗАМЕТКА 3	Топливо L18, клапан управления силовым агрегатом LG4, электронный блок управления LG5
ШПИЛЬКА А	Запасной
ШПИЛЬКА Б	Запасной

Реле
ПРИМЕЧАНИЕ 1	Клапан управления силовым агрегатом LG4, топливный насос L18, подогрев топлива LG5
IGN Б	Зажигание
СТАРТЕР	Стартер
HORN	Horn
IGN А	Зажигание
ВОМ/ЭБУ	Блок отбора мощности/управления двигателем «Дизель 7,8 л DURAMAX»
ЗАДНИЙ ХОД	Задний ход
НЕЙТРАЛЬНЫЙ СТАРТ	Нейтральный старт

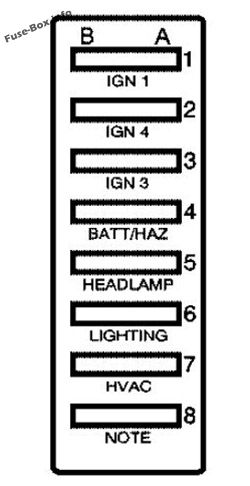

Вторичный блок предохранителей под капотом

Назначение предохранителей во вторичном блоке предохранителей под капотом (2007 г.)

Name	Применение
IGN 1	Модуль полного привода
IGN 4	Зажигание 4
IGN 3	Зажигание 3
БАТТ/ЗТ	Предупреждающие световые сигналы батареи/опасности
НАЛОБНЫЙ ФОНАРЬ	Фары
ОСВЕЩЕНИЕ	Внутренние/Внешние Лампы
HVAC	Система климат-контроля
NOTE	Электрический тормоз C4/C5, стоп-сигналы C6/C7/C8

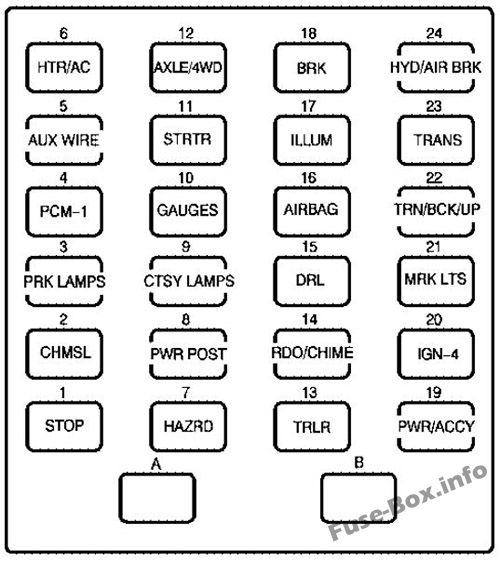

Щиток приборов, ящик1

Назначение предохранителей в блоке предохранителей 1 панели приборов (2007 г.)

Автоматический выключатель	Применение
1	стоп-штампы
2	Центральный высокорасположенный стоп-сигнал
3	Лампы Парланг
4	Модуль управления силовым агрегатом
5	Вспомогательная проводка
6	Отопитель/кондиционер
7	Предупреждающие световые сигналы опасности
8	Силовой пост
9	Лампы любезности
10	Сигнальные лампы, датчики и индикаторы
11	Стартер
12	Задний мост/полный привод
13	Сигналы поворота прицепа/мигалки аварийной сигнализации
14	Радио/перезвон
15	Дневные ходовые огни
16	Система подушек безопасности
17	Наружные/Внутренние Лампы
18	Парланг Тормоз
19	Аксессуар Мощность
20	Зажигание 4
21	Боковые габаритные огни
22	Указатель поворота/фонари заднего хода
23	Передача инфекции
24	Гидравлика/Пневматический тормоз
A	Запасной
B	Запасной

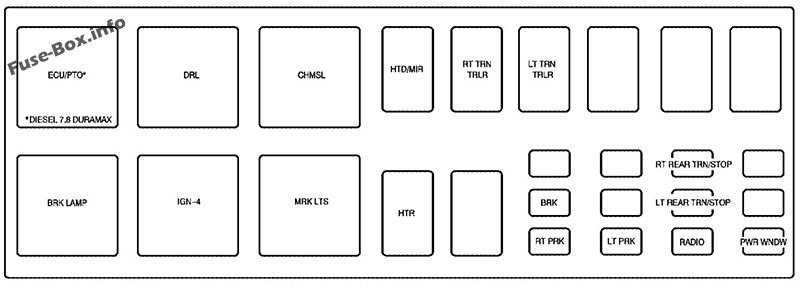

Щиток приборов, коробка 2

Назначение предохранителей в блоке предохранителей 2 панели приборов (2007 г.)

Name	Применение
Пустой	Не используется
РТ ПРК	Стояночные огни со стороны пассажира
Пустой	Не используется
Пустой	Не используется
ЛТ ПАРК	Лампы сопряжения со стороны водителя
RT ЗАДН. TRN/СТОП	Задний указатель поворота/стоп-сигнал со стороны пассажира
LT ЗАДНИЙ TRN/СТОП	Задний указатель поворота/стоп-сигнал со стороны водителя
РАДИО	Радио
Пустой	Не используется
Пустой	Не используется
ПВРВНДВ	Электрические стеклоподъемники

Реле
ЭБУ/ВОМ	Блок управления двигателем/коробка отбора мощности 'Дизель 7.8 DURAMAX
БРК ЛАМПА	Стоп-сигналы C4/C5, проводка C6/C7/C8 тягача/прицепа
DRL	Дневные ходовые огни
ИГН-4	Зажигание
ЧМСЛ	Центральный верхний стоп-сигнал
МРКЛЦ	Боковые габаритные огни и габаритные огни
HTD/MIRR	Зеркала с подогревом
HTR	Дизельное топливо с подогревом
РТ ТРН ТРЛР	Сигнал поворота прицепа со стороны пассажира
Пустой	Не используется
ЛТ ТРН ТРЛР	Сигнал поворота прицепа со стороны водителя
Пустой	Не используется
Пустой	Не используется
Пустой	Не используется

2008, 2009

Основной блок предохранителей под капотом

Назначение предохранителей в основном блоке предохранителей под капотом (2008, 2009)

Name	Применение
RR DEFOG	Задняя защита от запотевания
РУС 1	Двигатель 1
РУС 3	Двигатель 3 (L18/LF6/LF8)
ПКМ-Б	Модуль управления силовым агрегатом
TCM	Трансмиссии (LF8)
РУС 4	Двигатель 4 (LMM/LF6/LF8)
РУС 2	Двигатель 2 (L18/LMM)
ГТД ТОПЛИВО	Подогретое топливо (LMM)
ПУСТОЙ	Не используется
ПУСТОЙ	Не используется
ЗАМЕТКА 3	Реле вентилятора (LMM), выбросы (L18)
КОМПЛЕКС КОНДИЦИОНЕРА	Компрессор кондиционера
АБС 1	Антиблокировочная тормозная система 1
АБС 2	Антиблокировочная тормозная система 2
АБС 3	Антиблокировочная тормозная система 3
ДВИГАТЕЛЬ	Двигатель
Э/А НАСОС	Электронный/автоматический насос
HORN	Horn
ЗАМЕТКА 2	Топливо (L18/LMM), электронный блок управления (LF6)
ЗАМЕТКА 3	Электронный модуль управления (LF6)
ШПИЛЬКА А	Запасной
ШПИЛЬКА Б	Запасной

Реле
ПРИМЕЧАНИЕ 1	Реле топливного насоса LMM/L18
РЕЛЕ ЗАЖИГАНИЯ В	Реле зажигания
РЕЛЕ СТАРТЕРА	Реле стартера
РЕЛЕ СИГНАЛА	Реле звукового сигнала
ЗАЖИГАНИЕ РЕЛЕ	Реле зажигания
РЕЛЕ ВОМ/ЭБУ	Блок отбора мощности/блок управления двигателем (*Дизель 7,8 л LF8)
РЕЛЕ ЗАДНЕГО ХОДА	Реле заднего хода
РЕЛЕ ВЕНТИЛЯТОРА	Реле вентилятора (LMM)

Вторичный блок предохранителей под капотом

Назначение предохранителей во вторичном блоке предохранителей под капотом (2008, 2009)

Name	Применение
IGN 1	Зажигание 1
IGN 4	Зажигание 4
IGN 3	Зажигание 3
БАТТ/ЗТ	Предупреждающие световые сигналы батареи/опасности
НАЛОБНЫЙ ФОНАРЬ	Фары
ОСВЕЩЕНИЕ	Внутренние/Внешние Лампы
HVAC	Система климат-контроля
NOTE	Электрический тормоз C4/C5, стоп-сигналы C6/C7/C8

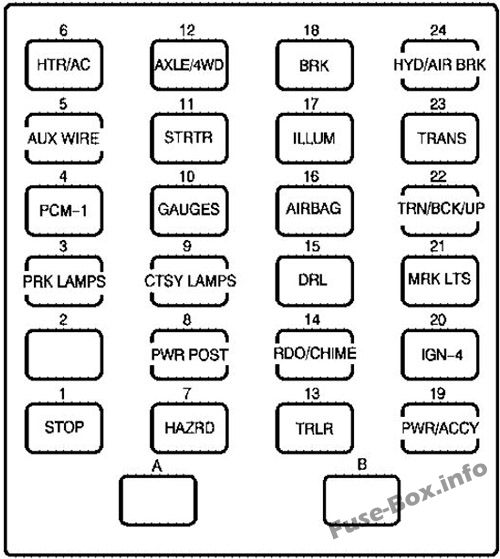

Щиток приборов, коробка 1

Назначение предохранителей в блоке предохранителей 1 панели приборов (2008, 2009)

Автоматический выключатель	Применение
1	Стоп-сигналы
2	Не используется
3	Парковочные огни
4	Модуль управления силовым агрегатом
5	Вспомогательная проводка
6	Отопитель/кондиционер
7	Предупреждающие световые сигналы опасности
8	Силовой пост
9	Лампы любезности
10	Сигнальные лампы, датчики и индикаторы
11	Стартер
12	Задний мост/полный привод
13	Сигналы поворота прицепа/мигалки аварийной сигнализации
14	Радио/перезвон
15	Дневные ходовые огни
16	Система подушек безопасности
17	Наружные/внутренние лампы
18	Стояночный тормоз
19	Аксессуар Мощность
20	Зажигание 4
21	Боковые габаритные огни
22	Указатель поворота/фонари заднего хода
23	Передача инфекции
24	Гидравлика/Пневматический тормоз
A	Запасной
B	Запасной

Щиток приборов, коробка 2

Назначение предохранителей в блоке предохранителей 2 панели приборов (2008, 2009)

Name	Применение
Пустой	Не используется
РТ ПРК	Стояночные огни со стороны пассажира
Пустой	Не используется
Пустой	Не используется
ЛТ ПАРК	Парковочные огни со стороны водителя
RT ЗАДН. TRN/СТОП	Задний указатель поворота/стоп-сигнал со стороны пассажира
LT ЗАДНИЙ TRN/СТОП	Задний указатель поворота/стоп-сигнал со стороны водителя
РАДИО	Радио
Пустой	Не используется
Пустой	Не используется
PWR WNDW	Электрические стеклоподъемники

Реле
ЭБУ/ВОМ	Блок управления двигателем/коробка отбора мощности "Дизель 7.8 DURAMAX®
БРК ЛАМПА	Стоп-сигналы C4/C5, проводка C6/C7/C8 тягача/прицепа
DRL	Дневные ходовые огни
ИГН-4	Зажигание
ЧМСЛ	Центральный верхний стоп-сигнал
МРК ЛТС	Боковые габаритные огни и габаритные огни
HTD/MIRR	Зеркала с подогревом
HTR	Дизельное топливо с подогревом
РТ ТРН ТРЛР	Сигнал поворота прицепа со стороны пассажира
Пустой	Не используется
ЛТ ТРН ТРЛР	Сигнал поворота прицепа со стороны водителя
Пустой	Не используется
Пустой	Не используется
Пустой	Не используется
