Предохранители и реле GMC Yukon / Yukon XL (2000-2006)
Схемы относятся к указанным годам и вариантам GMC Yukon / Yukon XL (2000-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля GMC.
Расположение предохранителей GMC Yukon / Yukon XL 2000-2006 гг.
Предохранители прикуривателя (розетка) расположены в блоке предохранителей моторного отсека (см. предохранители «ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ», «СИГАРА»/«CIG LTR» и «LBEC»), а с 2003 г. в блоке предохранителей салона (предохранитель «ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 2»).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

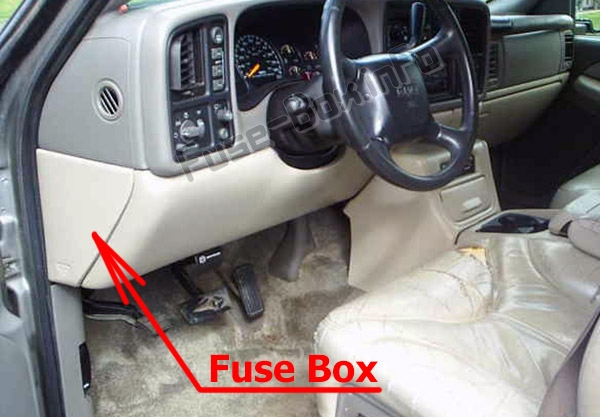

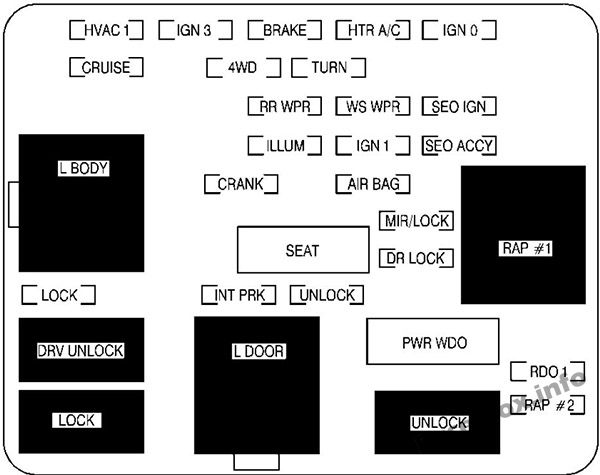

Блок предохранителей приборной панели
Дверца доступа к блоку предохранителей находится на краю приборной панели со стороны водителя.
Центральный блок предохранителей приборной панели
Вспомогательный блок центральной приборной панели расположен под приборной панелью, слева от рулевой колонки.
Моторного отсека

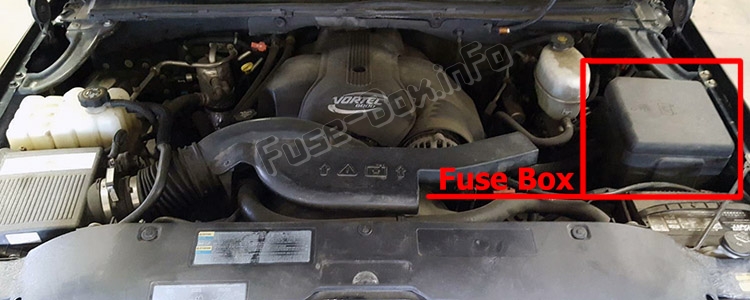

Блок предохранителей под капотом в моторном отсеке со стороны водителя рядом с аккумулятором.
Блок предохранителей дополнительного электрического вентилятора охлаждения
Блок предохранителей вспомогательного электровентилятора системы охлаждения расположен в моторном отсеке со стороны водителя рядом с блоком предохранителей под капотом.
Схемы блока предохранителей
Схемы блока предохранителей
2000, 2001

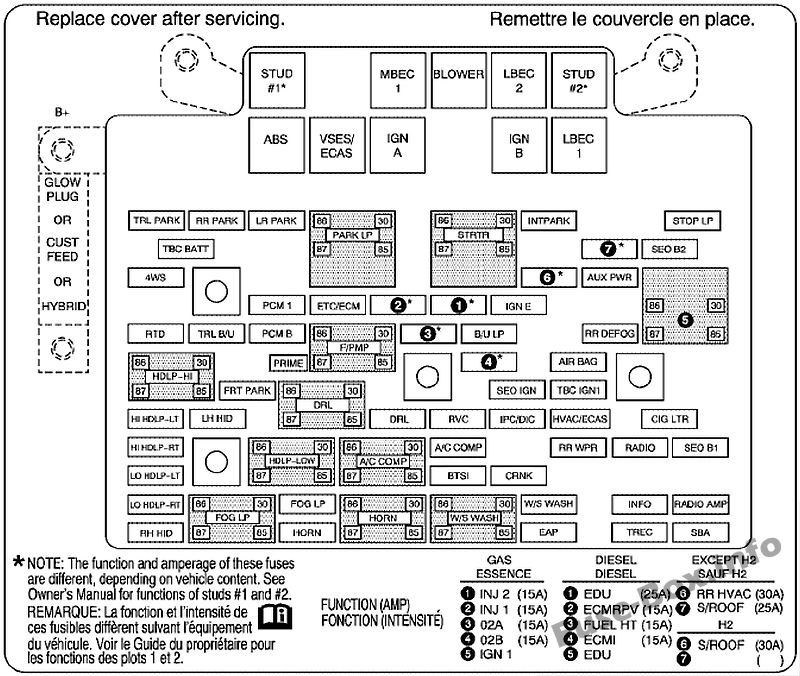

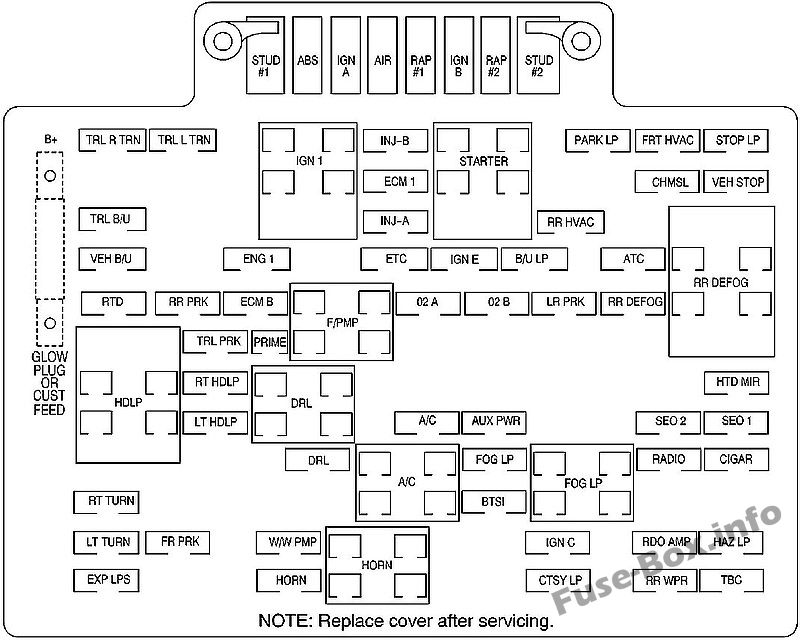

Моторного отсека
| Name | Цепь защищена |
|---|---|
| ШПИЛЬКА №1 | Аксессуар Питание/Электропроводка прицепа/Выравнивание нагрузки |
| ABS | Антиблокировочная система тормозов |
| IGN А | Выключатель зажигания |
| AIR | ВОЗДУХА. Система |
| ПДП №1 | Сохранен электропривод аксессуаров, зеркала с электроприводом, дверные замки с электроприводом, сиденье(я) с электроприводом |
| IGN Б | Выключатель зажигания |
| ПДП №2 | Сохраненный аксессуар с электроприводом/задним электростеклоподъемником, люком на крыше, радио |
| ШПИЛЬКА №2 | Аксессуар Питание/Электропроводка прицепа Тормозная подача |
| ТРЛ Р ТРН | Проводка прицепа сигнала правого поворота |
| ТРЛ Л ТРН | Проводка прицепа левого указателя поворота |
| IGN 1 | Зажигание, управление подачей топлива |
| ИНЖ Б | Зажигание, управление подачей топлива (реле) |
| СТАРТЕР | Реле стартера) |
| ПАРК ЛП | Парковочные огни |
| FRT HVAC | Система климат-контроля |
| СТОП l_P | Наружные лампы, стоп-сигналы |
| ЕСМ 1 | ВКМ/ПКМ |
| ЧМСЛ | Центральный верхний стоп-сигнал |
| СТОП | Стоп-сигналы, круиз-контроль |
| ТРЛ Б/У | Проводка прицепа резервных фонарей |
| ИНЖ А | Контроль топлива, зажигание |
| ОВКВ | Задний ОВКВ |
| ВЭХ Б/У | Резервные лампы автомобиля |
| РУС 1 | Органы управления двигателем, продувка адсорбера, топливная система |
| ETC | Электронное управление дроссельной заслонкой |
| ИГН Э | Реле компрессора кондиционера, обогреватель заднего стекла, дневные ходовые огни, система AIR |
| Б/У ЛП | Фонари заднего хода, система управления блокировкой переключения передач автоматической коробки передач |
| ATC | Автоматическая раздаточная коробка |
| RR УДАЛЕНИЕ ТУМАНА | Обогрев заднего стекла, обогрев зеркал (реле) |
| RTD | Autoride (демпфирование в реальном времени) |
| РР ПРК | Правые задние габаритные огни |
| ЭБУ В | ВКМ/ПКМ |
| Ф/ПМП | Реле топливного насоса) |
| O2 A | Датчики кислорода |
| O2 B | Датчики кислорода |
| ЛР ПРК | Левые задние габаритные огни |
| RR УДАЛЕНИЕ ТУМАНА | Обогрев заднего стекла, подогрев зеркал |
| HDLP | Фары (реле) |
| ТРЛ ПРК | Проводка прицепа Parldng Lamps |
| ОСНОВНОЙ | Не используется |
| РТ HDLP | Правые фары |
| DRL | Дневные ходовые огни (реле) |
| ХТД МИР | Горячие майнеры |
| LT HDLP | Левые фары |
| A/C | Кондиционирование воздуха |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Прикуриватель, дополнительные розетки |
| SEO 2 | Опция специального оборудования Power, сиденья с электроприводом, Aux Roof Mnt Lamp |
| SEO 1 | Опция специального оборудования Power, Aux Roof Mnt Lamp, Мобильный телефон |
| DRL | Дневные ходовые огни |
| A/C | Кондиционер (реле) |
| ФОГ ЛП | Противотуманные фары |
| ФОГ ЛП | Противотуманные фары (реле) |
| РАДИО | Аудиосистема, комбинация приборов, система управления CSmate |
| СИГАРА | Прикуриватель, дополнительные розетки |
| ПОВОРОТ РТ | Сигналы правого поворота |
| BTSI | Автоматическая система управления блокировкой переключения передач |
| LT ПОВОРОТ | Сигналы левого поворота |
| ФР ПРК | Передние габаритные огни, боковые габаритные огни |
| с WPMP | Насос омывателя ветрового стекла |
| HORN | Звуковой сигнал (эстафета) |
| ИГН С | Замок зажигания, топливный насос, дисплей PRND321, кривошип |
| РДО AMP | Радиоусилитель |
| ХАЗ ЛП | Внешние фонари, аварийная сигнализация |
| ОПЫТ ЛПС | Не используется |
| HORN | Horn |
| КТСИ ЛП | Внутренние лампы |
| RR WPR | Задние дворники |
| TBC | Блок управления кузовным оборудованием, дистанционный вход без ключа, фары |

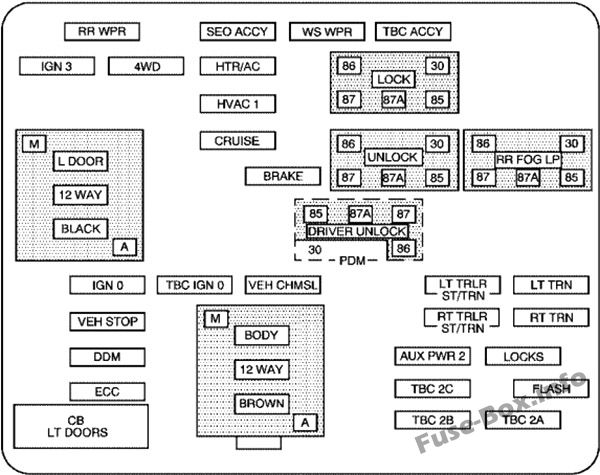

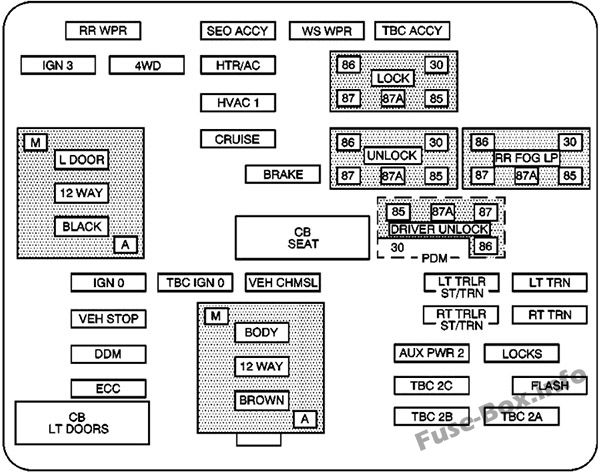

Блок предохранителей приборной панели
| Name | Применение |
|---|---|
| L ТЕЛО | Сохраненное вспомогательное силовое реле |
| LOCK | Замки с электроприводом |
| РАЗБЛОКИРОВКА ДРВ | Реле замка двери с электроприводом |
| LOCK | Реле замка двери с электроприводом |
| ОВК1 | Система климат-контроля |
| КРУИЗ | Круиз-контроль, комбинация приборов |
| IGN 3 | Зажигание, Сиденья с электроприводом |
| 4WD | Система полного привода, вспомогательная батарея |
| РУКОЯТКА | Стартовая система |
| ИНТ ПРК | Габаритные огни, Боковые габаритные огни, Внутренние лампы |
| L ДВЕРЬ | Реле замка двери с электроприводом |
| ТОРМОЗ | Антиблокировочная тормозная система |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | Стеклоочиститель заднего стекла |
| ИЛЛЮМ | Внутренние лампы |
| SEAT | Автоматический выключатель сиденья с электроприводом |
| TURN | Наружные огни, Сигналы поворота, Аварийные огни |
| РАЗБЛОКИРОВАТЬ | РАЗБЛОКИРОВАТЬ |
| HTR кондиционер | Система климат-контроля |
| WS WPR | Дворники |
| IGN 1 | Зажигание, приборная панель |
| ВОЗДУШНАЯ ПОДУШКА | Воздушная подушка |
| МИР/БЛОКИРОВКА | Зеркала с электроприводом, дверные замки с электроприводом |
| ДР ЛОК | Замки с электроприводом |
| PWR WDO | Автоматический выключатель электрического стеклоподъемника |
| РАЗБЛОКИРОВАТЬ | РАЗБЛОКИРОВАТЬ |
| IGN 0 | PRND321 Дисплей, одометр, ВКМ/ПКМ |
| SEO IGN | Опция специального оборудования, зажигание |
| SEO ACCY | Дополнительное специальное оборудование, сотовый телефон |
| ПДП №1 | Сохраненное вспомогательное силовое реле |
| РДО 1 | Аудио система |
| ПДП №2 | Задние электрические стеклоподъемники, люк, радио |

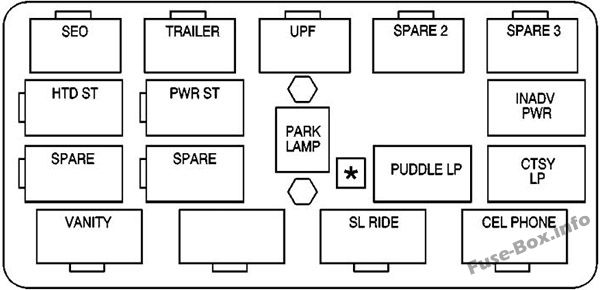

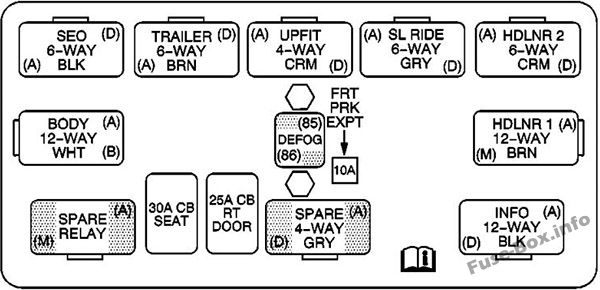

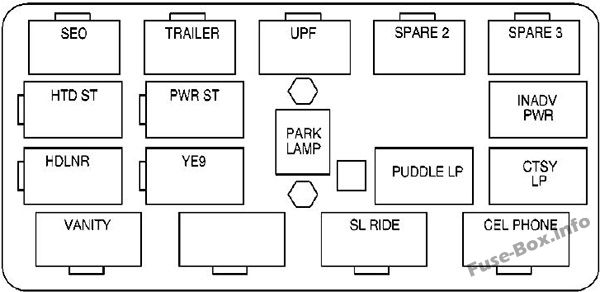

Центральный блок предохранителей приборной панели
| Name | Применение |
|---|---|
| SEO | Опция специального оборудования |
| ХТД СТ | Сиденья с подогревом |
| HDLNR | Хедлайнер |
| СУЕТА СУЕТ | Проводка хедлайнера |
| ТРЕЙЛЕР | Тормозная проводка прицепа |
| PWR ST | Сиденья с электроприводом |
| YE9 | Не используется |
| UPF | апфиттер |
| ПАРКОВОЧНАЯ ЛАМПА | Парковочные огни |
| ФРТ ПРК ЭКСП | Не используется |
| ЗАПАСНОЙ 2 | Не используется |
| ЛУЖА LP | Не используется |
| СЛ ПОЕЗДКА | Не используется |
| ЗАПАСНОЙ 3 | Не используется |
| ИНАДВ ПВР | Лента внутреннего освещения |
| КТСИ ЛП | Лампы любезности |
| СОТОВЫЙ ТЕЛЕФОН | Проводка сотового телефона |
2002

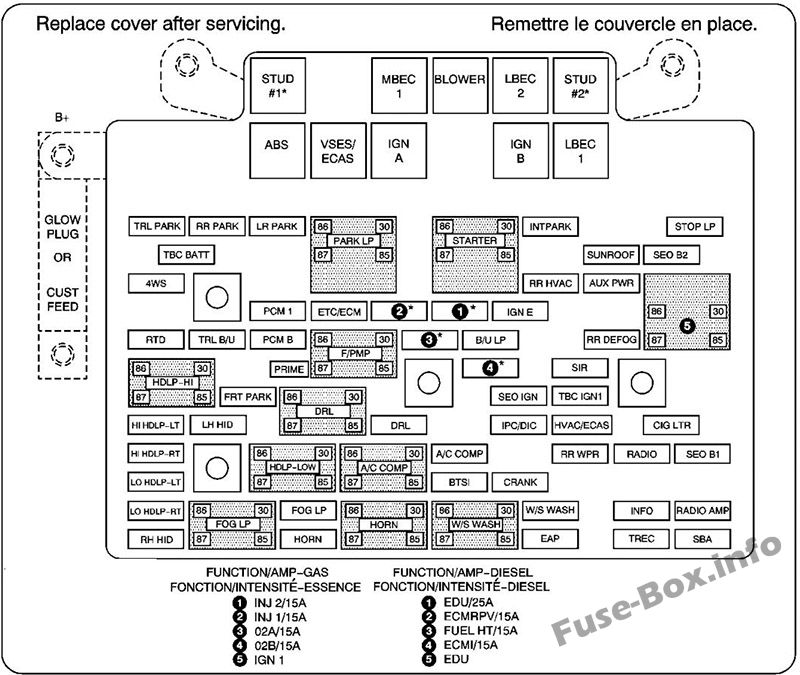

Моторного отсека
| Name | Цепь защищена |
|---|---|
| ШПИЛЬКА №1 | Аксессуар Питание/Электропроводка прицепа/Выравнивание нагрузки |
| ABS | Антиблокировочная система тормозов |
| IGN А | Выключатель зажигания |
| AIR | ВОЗДУХА. Система |
| ПДП №1 | Сохранен электропривод аксессуаров, зеркала с электроприводом, дверные замки с электроприводом, сиденье(я) с электроприводом |
| IGN Б | Выключатель зажигания |
| ПДП №2 | Сохраненный аксессуар с электроприводом/задним электростеклоподъемником, люком на крыше, радио |
| ШПИЛЬКА №2 | Аксессуар Питание/Электропроводка прицепа Тормозная подача |
| ТРЛ Р ТРН | Проводка прицепа сигнала правого поворота |
| ТРЛ Л ТРН | Проводка прицепа левого указателя поворота |
| IGN 1 | Зажигание, управление подачей топлива |
| ИНЖ Б | Зажигание, управление подачей топлива (реле) |
| СТАРТЕР | Реле стартера) |
| ПАРК ЛП | Парковочные огни |
| FRT HVAC | Система климат-контроля |
| СТОП l_P | Наружные лампы, стоп-сигналы |
| ЕСМ 1 | ВКМ/ПКМ |
| ЧМСЛ | Центральный верхний стоп-сигнал |
| СТОП | Стоп-сигналы, круиз-контроль |
| ТРЛ Б/У | Проводка прицепа резервных фонарей |
| ИНЖ А | Контроль топлива, зажигание |
| ОВКВ | Задний ОВКВ |
| ВЭХ Б/У | Резервные лампы автомобиля |
| РУС 1 | Органы управления двигателем, продувка адсорбера, топливная система |
| ETC | Электронное управление дроссельной заслонкой |
| ИГН Э | Реле компрессора кондиционера, обогреватель заднего стекла, дневные ходовые огни, система AIR |
| Б/У ЛП | Фонари заднего хода, система управления блокировкой переключения передач автоматической коробки передач |
| ATC | Автоматическая раздаточная коробка |
| RR УДАЛЕНИЕ ТУМАНА | Обогрев заднего стекла, обогрев зеркал (реле) |
| RTD | Autoride (демпфирование в реальном времени) |
| РР ПРК | Правые задние габаритные огни |
| ЭБУ В | ВКМ/ПКМ |
| Ф/ПМП | Реле топливного насоса) |
| O2 A | Датчики кислорода |
| O2 B | Датчики кислорода |
| ЛР ПРК | Левые задние габаритные огни |
| RR УДАЛЕНИЕ ТУМАНА | Обогрев заднего стекла, подогрев зеркал |
| HDLP | Фары (реле) |
| ТРЛ ПРК | Габаритные огни Прицеп Проводка |
| ОСНОВНОЙ | Не используется |
| РТ HDLP | Правые фары |
| DRL | Дневные ходовые огни (реле) |
| ХТД МИР | Зеркала с подогревом |
| LT HDLP | Левые фары |
| A/C | Кондиционирование воздуха |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Прикуриватель, дополнительные розетки |
| SEO 2 | Опция специального оборудования Power, сиденья с электроприводом, Aux Roof Mnt Lamp |
| SEO 1 | Опция специального оборудования Power, Aux Roof Mnt Lamp, Мобильный телефон |
| DRL | Дневные ходовые огни |
| A/C | Кондиционер (реле) |
| ФОГ ЛП | Противотуманные фары |
| ФОГ ЛП | Противотуманные фары (реле) |
| РАДИО | Аудиосистема, комбинация приборов, система климат-контроля |
| СИГАРА | Прикуриватель, дополнительные розетки |
| ПОВОРОТ РТ | Сигналы правого поворота |
| BTSI | Автоматическая система управления блокировкой переключения передач |
| LT ПОВОРОТ | Сигналы левого поворота |
| ФР ПРК | Передние габаритные огни, боковые габаритные огни |
| с WPMP | Насос омывателя ветрового стекла |
| HORN | Звуковой сигнал (эстафета) |
| ИГН С | Замок зажигания, топливный насос, дисплей PRND321, кривошип |
| РДО AMP | Радиоусилитель |
| ХАЗ ЛП | Внешние фонари, аварийная сигнализация |
| ОПЫТ ЛПС | Не используется |
| HORN | Horn |
| КТСИ ЛП | Внутренние лампы |
| RR WPR | Задние дворники |
| TBC | Блок управления кузовным оборудованием, дистанционный вход без ключа, фары |
Блок предохранителей приборной панели
| Name | Применение |
|---|---|
| ОВК1 | Система климат-контроля |
| IGN 3 | Зажигание, Сиденья с электроприводом |
| ТОРМОЗ | Антиблокировочная тормозная система |
| HTR кондиционер | Система климат-контроля |
| IGN 0 | PRND321 Дисплей, одометр, PCM |
| КРУИЗ | Круиз-контроль, комбинация приборов |
| 4WD | Система полного привода, вспомогательная батарея |
| TURN | Наружные огни, Сигналы поворота, Аварийные огни |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | Стеклоочиститель заднего стекла |
| WS WPR | Дворники |
| SEO IGN | Опция специального оборудования, зажигание, OnStarD |
| ИЛЛЮМ | Внутренние лампы |
| IGN 1 | Зажигание, приборная панель |
| SEO ACCY | Дополнительное специальное оборудование, сотовый телефон |
| L ТЕЛО | Сохраненное вспомогательное силовое реле |
| РУКОЯТКА | Стартовая система |
| ВОЗДУШНАЯ ПОДУШКА | Воздушная подушка |
| МИР/БЛОКИРОВКА | Зеркала с электроприводом, дверные замки с электроприводом |
| SEAT | Автоматический выключатель сиденья с электроприводом |
| ДР ЛОК | Замки с электроприводом |
| ПДП №1 | Сохраненное вспомогательное силовое реле |
| LOCK | Замки с электроприводом |
| ИНТ ПРК | Внутренние лампы |
| РАЗБЛОКИРОВАТЬ | Замки с электроприводом |
| РАЗБЛОКИРОВКА ДРВ | Реле замка двери с электроприводом |
| L ДВЕРЬ | Реле замка двери с электроприводом |
| PWR WDO | Автоматический выключатель электрического стеклоподъемника |
| РДО я | Аудиосистема, OnStarD |
| ПДП №2 | Задние электрические стеклоподъемники, Люк, Радио, OnStarD |
| LOCK | Реле дверного замка с электроприводом |
| РАЗБЛОКИРОВАТЬ | Реле дверного замка с электроприводом |
Центральный блок предохранителей приборной панели
| Name | Применение |
|---|---|
| SEO | Опция специального оборудования |
| ХТД СТ | Сиденья с подогревом |
| ЗАПАСНОЙ | Не используется |
| СУЕТА СУЕТ | Проводка хедлайнера |
| ТРЕЙЛЕР | Тормозная проводка прицепа |
| PWR ST | Сиденья с электроприводом |
| ЗАПАСНОЙ | Не используется |
| UPF | апфиттер |
| ПАРКОВОЧНАЯ ЛАМПА | Стояночные огни (реле) |
| ФРТ ПРК ЭКСП | Не используется |
| ЗАПАСНОЙ 2 | Не используется |
| ЛУЖА LP | Лужевые лампы |
| СЛ ПОЕЗДКА | Не используется |
| ЗАПАСНОЙ 3 | Не используется |
| ИНАДВ ПВР | Питание внутреннего освещения (реле) |
| КТСИ ЛП | Освещение салона (реле) |
| СОТОВЫЙ ТЕЛЕФОН | Проводка сотового телефона |
2003, 2004
Моторного отсека
| Name | Цепь защищена |
|---|---|
| СВЕЧА НАКАЛИВАНИЯ | Не используется |
| ПОТРЕБИТЕЛЬСКАЯ ПОДАЧА | Бензин Аксессуар Мощность |
| ШПИЛЬКА №1 | Вспомогательное питание (только для одной батареи и дизельных двигателей) Двойная батарея (TP2) Не устанавливайте предохранитель |
| MBEC | Центральная электрическая подача со средней шиной, передние сиденья, правые двери |
| ВОЗДУХОДУВКА | Передний вентилятор климат-контроля |
| LBEC | Левый электрический центр, дверные модули, дверные замки, дополнительная розетка питания — задний грузовой отсек и приборная панель |
| Шпилька 2 | Аксессуар Питание/Электропроводка прицепа Тормозная подача |
| ABS | Антиблокировочная система тормозов |
| ВСЕС/ЭКАС | Устойчивость автомобиля |
| IGN А | Мощность зажигания |
| IGN Б | Мощность зажигания |
| ЛБЭК 1 | Электрический центр левой шины, левые двери, контроллер кузова грузовика, мигающий модуль |
| ТРЛ ПАРК | Габаритные огни Прицеп Проводка |
| РР ПАРК | Правые задние габаритные и боковые фонари |
| ЛР ПАРК | Левый задний стояночный и боковой габаритный фонарь |
| ПАРК ЛП | Реле стояночных огней |
| СТАРТЕР | Реле стартера |
| ИНТПАРК | Внутренние лампы |
| СТОП ЛП | Стоп-сигналы |
| УТВЕРЖДАЕТСЯ БАТТ | Питание от батареи контроллера кузова грузовика |
| ЛЮК | Люк на крыше |
| SEO B2 | Внедорожные лампы |
| 4WS | Питание канистры соленоида вентиляции/модуля Quadrasteer |
| ОВКВ | Задний климат-контроль |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Дополнительная розетка питания — консоль |
| IGN 1 | Реле зажигания |
| ПКМ 1 | Модуль управления силовым агрегатом |
| ЭТК/ЭБУ | Электронное управление дроссельной заслонкой, электронный контроллер тормозов |
| ИГН Э | Комбинация приборов, реле кондиционера, переключатель указателей поворота/аварийной сигнализации, реле стартера |
| RTD | Контроль езды |
| ТРЛ Б/У | Проводка прицепа резервных фонарей |
| ПКМ Б | Модуль управления силовым агрегатом, топливный насос |
| Ф/ПМП | Реле топливного насоса) |
| Б/У ЛП | Фонари заднего хода, система управления блокировкой переключения передач автоматической коробки передач |
| RR УДАЛЕНИЕ ТУМАНА | Обогрев заднего стекла |
| HDLP-HI | Реле дальнего света фар |
| ОСНОВНОЙ | Не используется |
| SIR | Дополнительная надувная удерживающая система |
| ФРТ ПАРК | Передние габаритные огни, боковые габаритные огни |
| DRL | Дневные ходовые огни (реле) |
| SEO IGN | Реле заднего обогревателя |
| уточняется IGN1 | Зажигание контроллера кузова грузовика |
| ПРИВЕТ HDLP-LT | Левая фара дальнего света |
| левый HID | Не используется |
| DRL | Дневные ходовые огни |
| МПК/ДИК | Комбинация приборов/Информационный центр водителя |
| ОВКВ/ECAS | Контроллер климат-контроля |
| CIG LTR | Зажигалка |
| ПРИВЕТ HDLP-RT | Правая фара дальнего света |
| HDLP-НИЗКИЙ | Реле ближнего света фар |
| КОМПЛЕКС КОНДИЦИОНЕРА | Компрессор кондиционера |
| КОМПЛЕКС КОНДИЦИОНЕРА | Реле компрессора кондиционера |
| RR WPR | Задний стеклоочиститель/омыватель |
| РАДИО | Аудио система |
| SEO B1 | Электрический центр средней шины, HomeLink, задние сиденья с подогревом |
| ЛО HDLP-LT | Фара ближнего света-левая |
| BTSI | Тормозная система блокировки переключения передач |
| РУКОЯТКА | Стартовая система |
| LO HDLP-RT | Фара ближнего света-правая |
| ФОГ ЛП | Реле противотуманных фар |
| ФОГ ЛП | Противотуманные фары |
| HORN | Реле звукового сигнала |
| W/S СТИРКА | Реле насоса омывателя ветрового и заднего стекла |
| W/S СТИРКА | Насос омывателя ветрового и заднего стекла |
| INFO | Развлекательная программа OnStar/Rear Seat Entertainment |
| РАДИО УСИЛИТЕЛЬ | Радиоусилитель |
| ПРАВАЯ СПРЯТАННАЯ | Не используется |
| EAP | Электрическая регулируемая педаль |
| TREC | Модуль полного привода |
| SBA | Дополнительная система помощи при торможении |
| *1 | Бензиновый двигатель и топливная рампа №2. |
| *2 | Бензиновый двигатель и топливная рампа №1. |
| *3 | Бензиновый двигатель; Датчики кислорода. |
| *4 | Бензиновый двигатель; Датчики кислорода. |
| *5 | Зажигание ПКМ |
Блок предохранителей приборной панели
| Name | Применение |
|---|---|
| Задний стеклоочиститель | Переключатель стеклоочистителя заднего стекла |
| SEO ACCY | Дополнительное оборудование для специального оборудования |
| WS WPR | Дворники |
| уточняется | Аксессуар контроллера кузова грузовика |
| IGN 3 | Зажигание, подогрев сидений |
| 4WD | Система полного привода, вспомогательная батарея |
| HTR кондиционер | Система климат-контроля |
| LOCK | Реле дверного замка с электроприводом (функция блокировки) |
| ОВК1 | Внутреннее зеркало заднего вида, система климат-контроля |
| L ДВЕРЬ | Соединение жгута проводов двери водителя |
| КРУИЗ | Круиз-контроль |
| РАЗБЛОКИРОВАТЬ | Реле дверного замка с электроприводом (функция отпирания) |
| RR ФОГ ЛП | Задний противотуманный фонарь (только экспорт) |
| ТОРМОЗ | Антиблокировочная тормозная система |
| РАЗБЛОКИРОВКА ВОДИТЕЛЯ | Реле замка двери с электроприводом (функция отпирания двери водителя) |
| IGN 0 | ПКМ, ТКМ |
| Уточняется IGN 0 | Контроллер кузова грузовика |
| ВЕХ ЧМСЛ | Автомобиль и прицеп с высоким стоп-сигналом |
| ЛТ ТРЛР СТ/ТРН | Левый указатель поворота/стоп-трейлер |
| ЛТ РНН | Сигналы левого поворота и боковые маркеры |
| СТОП | Стоп-сигналы автомобиля, тормозной модуль, электронный модуль управления дроссельной заслонкой |
| РТ ТРЛР СТ/ТРН | Сигнал правого поворота/стоп-трейлер |
| РТ РН | Сигналы правого поворота и боковые маркеры |
| BODY | Соединитель жгута |
| DDM | Модуль водительской двери |
| ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 2 | Розетки питания в задней части багажного отделения |
| ЗАМКИ | Система дверных замков с электроприводом |
| ECO | Заднее электронное управление CSmate |
| уточняется 2С | Контроллер кузова грузовика |
| ВСПЫШКА | Модуль флешера |
| ДВЕРИ CB LT | Автоматический выключатель левого стеклоподъемника |
| ТВЦ 2Б | Контроллер кузова грузовика |
| ТВЦ 2А | Контроллер кузова грузовика |
Центральный блок предохранителей приборной панели
| Name | Применение |
|---|---|
| SEO | Опция специального оборудования |
| ТРЕЙЛЕР | Тормозная проводка прицепа |
| ПОВЫШЕНИЕ | Установщик (не используется) |
| СЛ ПОЕЗДКА | Соединение жгута контроля плавности хода |
| HDLR2 | Разъем проводки потолка |
| BODY | Разъем проводки кузова |
| УДАЛЕНИЕ ТУМАНА | Реле заднего обогревателя |
| HDLNR 1 | Разъем проводки обшивки потолка 1 |
| ЗАПАСНОЕ РЕЛЕ | Не используется |
| СИДЕНЬЕ CB | Автоматический выключатель модуля сиденья водителя и пассажира |
| КБ РТ ДВЕРЬ | Автоматический выключатель правого стеклоподъемника |
| ЗАПАСНОЙ | Не используется |
| INFO | Подключение информационно-развлекательной системы |
2005, 2006
Моторного отсека
| Name | Цепь защищена |
|---|---|
| СВЕЧА НАКАЛИВАНИЯ | Не используется |
| ПОТРЕБИТЕЛЬСКАЯ ПОДАЧА | Бензин Аксессуар Мощность |
| ШПИЛЬКА №1 | Вспомогательное питание (только для одной батареи и дизельных двигателей)/две батареи (TP2) Не устанавливайте предохранитель |
| MBEC | Центральная электрическая подача со средней шиной, передние сиденья, правые двери |
| ВОЗДУХОДУВКА | Передний вентилятор климат-контроля |
| LBEC | Левый электрический центр, дверные модули, дверные замки, дополнительная розетка питания — задний грузовой отсек и приборная панель |
| Шпилька 2 | Аксессуар Питание/Электропроводка прицепа Тормозная подача |
| ABS | Антиблокировочная система тормозов |
| ВСЕС/ЭКАС | Устойчивость автомобиля |
| IGN А | Мощность зажигания |
| IGN Б | Мощность зажигания |
| ЛБЭК 1 | Электрический центр левой шины, левые двери, контроллер кузова грузовика, мигающий модуль |
| ТРЛ ПАРК | Габаритные огни Прицеп Проводка |
| РР ПАРК | Правый задний стояночный и боковой габаритный фонарь |
| ЛР ПАРК | Левый задний стояночный и боковой габаритный фонарь |
| ПАРК ЛП | Реле стояночных огней |
| СТАРТЕР | Реле стартера |
| ИНТПАРК | Внутренние лампы |
| СТОП ЛП | Стоп-сигналы |
| УТВЕРЖДАЕТСЯ БАТТ | Питание от батареи контроллера кузова грузовика |
| ЛЮК | Люк на крыше |
| SEO B2 | Внедорожные лампы |
| 4WS | Питание канистры соленоида вентиляции/модуля Quadrasteer |
| ОВКВ | Задний климат-контроль |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Дополнительная розетка питания — консоль |
| IGN 1 | Реле зажигания |
| ПКМ 1 | Модуль управления силовым агрегатом |
| ЭТК/ЭБУ | Электронное управление дроссельной заслонкой, электронный контроллер тормозов |
| ИГН Э | Комбинация приборов, реле кондиционера, переключатель указателей поворота/аварийной сигнализации, реле стартера |
| RTD | Контроль езды |
| ТРЛ Б/У | Проводка прицепа резервных фонарей |
| ПКМ Б | Модуль управления силовым агрегатом, топливный насос |
| Ф/ПМП | Реле топливного насоса) |
| Б/У ЛП | Фонари заднего хода, система управления блокировкой переключения передач автоматической коробки передач |
| RR УДАЛЕНИЕ ТУМАНА | Обогрев заднего стекла |
| HDLP-HI | Реле дальнего света фар |
| ОСНОВНОЙ | Не используется |
| SIR | Дополнительная надувная удерживающая система |
| ФРТ ПАРК | Передние габаритные огни, боковые габаритные огни |
| DRL | Дневные ходовые огни (реле) |
| SEO IGN | Реле заднего обогревателя |
| уточняется IGN1 | Зажигание контроллера кузова грузовика |
| ПРИВЕТ HDLP-LT | Левая фара дальнего света |
| левый HID | Не используется |
| DRL | Дневные ходовые огни |
| МПК/ДИК | Комбинация приборов/Информационный центр водителя |
| ОВКВ/ECAS | Контроллер климат-контроля |
| CIG LTR | Зажигалка |
| ПРИВЕТ HDLP-RT | Правая фара дальнего света |
| HDLP-НИЗКИЙ | Реле ближнего света фар |
| КОМПЛЕКС КОНДИЦИОНЕРА | Компрессор кондиционера |
| КОМПЛЕКС КОНДИЦИОНЕРА | Реле компрессора кондиционера |
| RR WPR | Задний стеклоочиститель/омыватель |
| РАДИО | Аудио система |
| SEO B1 | Электрический центр средней шины, HomeLink, задние сиденья с подогревом |
| ЛО HDLP-LT | Фара ближнего света-левая |
| BTSI | Тормозная система блокировки переключения передач |
| РУКОЯТКА | Стартовая система |
| LO HDLP-RT | Фара ближнего света-правая |
| ФОГ ЛП | Реле противотуманных фар |
| ФОГ ЛП | Противотуманные фары |
| HORN | Реле звукового сигнала |
| W/S СТИРКА | Реле насоса омывателя ветрового и заднего стекла |
| W/S СТИРКА | Насос омывателя ветрового и заднего стекла |
| INFO | Развлекательная программа OnStar/Rear Seat Entertainment |
| РАДИО УСИЛИТЕЛЬ | Радиоусилитель |
| ПРАВАЯ СПРЯТАННАЯ | Не используется |
| EAP | Электрическая регулируемая педаль |
| TREC | Модуль полного привода |
| SBA | Дополнительная система помощи при торможении |
Блок предохранителей дополнительного электрического вентилятора охлаждения
| Предохранители | Применение |
|---|---|
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР | Охлаждающий вентилятор |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР | Предохранитель реле вентилятора охлаждения |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР | Предохранитель вентилятора охлаждения |
| Реле | |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР 1 | Реле вентилятора охлаждения 1 |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР 3 | Реле вентилятора охлаждения 3 |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР 2 | Реле вентилятора охлаждения 2 |
Блок предохранителей приборной панели
| Name | Применение |
|---|---|
| Задний стеклоочиститель | Переключатель стеклоочистителя заднего стекла |
| SEO ACCY | Дополнительное оборудование для специального оборудования |
| WS WPR | Дворники |
| уточняется | Аксессуар контроллера кузова грузовика |
| IGN 3 | Зажигание, подогрев сидений |
| 4WD | Система полного привода, вспомогательная батарея |
| HTR кондиционер | Система климат-контроля |
| LOCK | Реле дверного замка с электроприводом (функция блокировки) |
| ОВК1 | Внутреннее зеркало заднего вида, система климат-контроля |
| L ДВЕРЬ | Соединение жгута проводов двери водителя |
| КРУИЗ | Круиз-контроль |
| РАЗБЛОКИРОВАТЬ | Реле дверного замка с электроприводом (функция отпирания) |
| RR ФОГ ЛП | Задний противотуманный фонарь (только экспорт) |
| ТОРМОЗ | Антиблокировочная тормозная система |
| РАЗБЛОКИРОВКА ВОДИТЕЛЯ | Реле замка двери с электроприводом (функция отпирания двери водителя) |
| IGN 0 | ПКМ, ТКМ |
| Уточняется IGN 0 | Контроллер кузова грузовика |
| ВЕХ ЧМСЛ | Автомобиль и прицеп с высоким стоп-сигналом |
| ЛТ ТРЛР СТ/ТРН | Левый указатель поворота/стоп-трейлер |
| ЛТ РНН | Сигналы левого поворота и боковые маркеры |
| СТОП | Стоп-сигналы автомобиля, тормозной модуль, электронный модуль управления дроссельной заслонкой |
| РТ ТРЛР СТ/ТРН | Сигнал правого поворота/стоп-трейлер |
| РТ РН | Сигналы правого поворота и боковые маркеры |
| BODY | Соединитель жгута |
| DDM | Модуль водительской двери |
| ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 2 | Розетки питания в задней части багажного отделения |
| ЗАМКИ | Система дверных замков с электроприводом |
| ECO | Задний электронный климат-контроль |
| уточняется 2С | Контроллер кузова грузовика |
| ВСПЫШКА | Модуль флешера |
| ДВЕРИ CB LT | Автоматический выключатель левого стеклоподъемника |
| ТВЦ 2Б | Контроллер кузова грузовика |
| ТВЦ 2А | Контроллер кузова грузовика |
Центральный блок предохранителей приборной панели
| Name | Применение |
|---|---|
| SEO | Опция специального оборудования |
| ТРЕЙЛЕР | Тормозная проводка прицепа |
| ПОВЫШЕНИЕ | Установщик (не используется) |
| СЛ ПОЕЗДКА | Соединение жгута контроля плавности хода |
| HDLR2 | Разъем проводки потолка |
| BODY | Разъем проводки кузова |
| УДАЛЕНИЕ ТУМАНА | Реле заднего обогревателя |
| HDLNR 1 | Разъем проводки обшивки потолка 1 |
| ЗАПАСНОЕ РЕЛЕ | Не используется |
| СИДЕНЬЕ CB | Автоматический выключатель модуля сиденья водителя и пассажира |
| КБ РТ ДВЕРЬ | Автоматический выключатель правого стеклоподъемника |
| ЗАПАСНОЙ | Не используется |
| INFO | Подключение информационно-развлекательной системы |
