Схема предохранителей GMC Yukon / Yukon XL 2007-2014
Предохранители прикуривателя (розетка) Это предохранитель № 53 в блоке предохранителей в моторном отсеке и предохранители № 2 «ВСПОМОГАТЕЛЬНЫЙ ПИТАТЕЛЬ2» (розетки питания в задней части багажного отделения) и № 16 «ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ» (розетки питания дополнительных устройств) в блоке предохранителей на приборной панели.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Блок предохранителей приборной панели

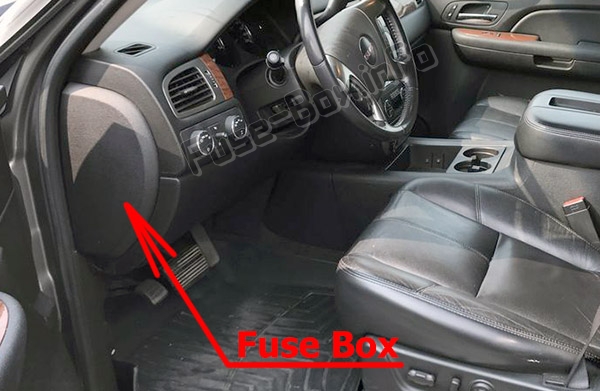

Дверца доступа к блоку предохранителей приборной панели расположена на краю приборной панели со стороны водителя.

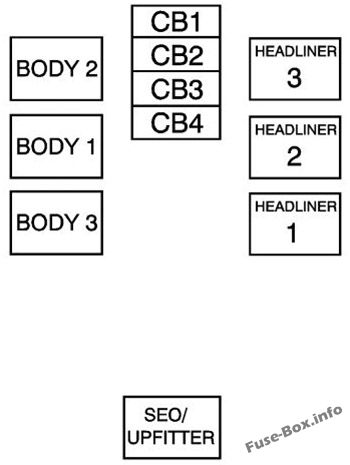

Центральный блок предохранителей приборной панели
Блок предохранителей центральной панели приборов расположен под панелью приборов, слева от рулевой колонки.
Моторного отсека

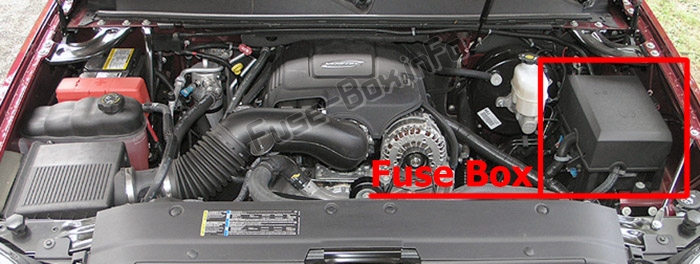

Блок предохранителей в моторном отсеке расположен в моторном отсеке со стороны водителя автомобиля.
Схемы блока предохранителей
Схемы блока предохранителей
2007

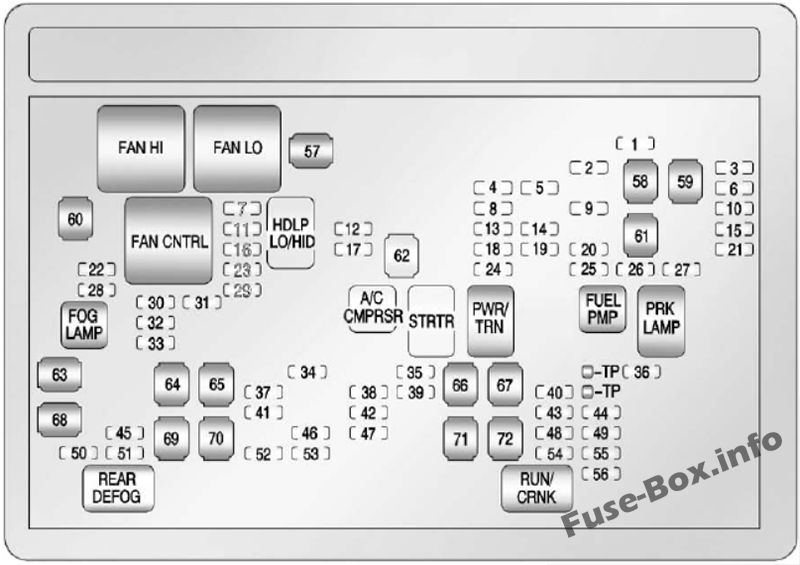

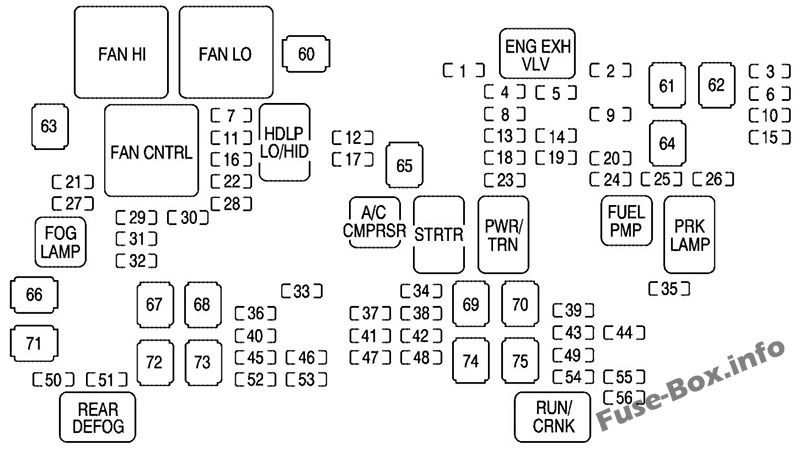

Моторного отсека
| № | Применение |
|---|---|
| 1 | Не используется |
| 2 | Электронный контроль устойчивости подвески, автоматический контроль уровня выхлопа |
| 3 | Левый стоп-сигнал прицепа/поворотник |
| 4 | Управление двигателем |
| 5 | Модуль управления двигателем, дроссельная заслонка |
| 6 | Правый стоп-сигнал прицепа/поворотник |
| 7 | Передняя шайба |
| 8 | Датчики кислорода |
| 9 | Антиблокировочная тормозная система 2 |
| 10 | Фонари заднего хода прицепа |
| 11 | Фара ближнего света со стороны водителя |
| 12 | Модуль управления двигателем (аккумулятор) |
| 13 | Топливные форсунки, катушки зажигания (правая сторона) |
| 14 | Модуль управления коробкой передач (аккумулятор) |
| 15 | Фонари заднего хода автомобиля |
| 16 | Фара ближнего света со стороны пассажира |
| 17 | Компрессор кондиционера |
| 18 | Датчики кислорода |
| 19 | Органы управления коробкой передач (зажигание) |
| 20 | Топливный насос |
| 21 | Не используется |
| 22 | Задний омыватель |
| 23 | Топливные форсунки, катушки зажигания (левая сторона) |
| 24 | Лампы для парковки трейлеров |
| 25 | Парковочные огни со стороны водителя |
| 26 | Парковочные фонари со стороны пассажира |
| 27 | Противотуманные фары |
| 28 | Horn |
| 29 | Фара дальнего света со стороны пассажира |
| 30 | Дневные ходовые огни |
| 31 | Фара дальнего света со стороны водителя |
| 32 | Дневные ходовые огни 2 |
| 33 | Люк на крыше |
| 34 | Система зажигания с ключом, система защиты от кражи |
| 35 | Стеклоочиститель |
| 36 | Использование SEO B2 Upfitter (батарея) |
| 37 | Электрические регулируемые педали |
| 38 | Климат-контроль (аккумулятор) |
| 39 | Система подушек безопасности (зажигание) |
| 40 | Усилитель |
| 41 | Аудио система |
| 42 | Полноприводный автомобиль |
| 43 | Разное (зажигание), камера заднего вида, круиз-контроль |
| 44 | Выпуск задней двери |
| 45 | OnStar, развлекательный дисплей для пассажиров задних сидений |
| 46 | Кластер панели приборов |
| 47 | Не используется |
| 48 | Не используется |
| 49 | Дополнительный климат-контроль (зажигание), компас-температурное зеркало |
| 50 | Задний обогреватель |
| 51 | Система Airtrag (аккумулятор) |
| 52 | Использование SEO B1 Upfitter (батарея) |
| 53 | Прикуриватель, дополнительная розетка |
| 54 | Реле компрессора с автоматическим контролем уровня, использование SEO Upfitter |
| 55 | Климат-контроль (зажигание) |
| 56 | Модуль управления двигателем, вторичный топливный насос (зажигание) |
| J-образные предохранители | |
| 60 | Охлаждающий вентилятор 1 |
| 61 | Компрессор с автоматическим контролем уровня |
| 62 | Тормозная система AntMock для тяжелых условий эксплуатации |
| 63 | Охлаждающий вентилятор 2 |
| 64 | Антиблокировочная тормозная система 1 |
| 65 | Стартер |
| 66 | Шпилька 2 (тормоза прицепа) |
| 67 | Левый шинный электрический центр 1 |
| 68 | Электрические подножки |
| 69 | Система омывателя ветрового стекла с подогревом |
| 70 | Система полного привода |
| 71 | Шпилька 1 (питание аккумулятора прицепа) |
| 72 | Электрический центр средней шины 1 |
| 73 | Вентилятор климат-контроля |
| 74 | Модуль электропривода задней двери |
| 75 | Левый шинный электрический центр 2 |
| Реле | |
| ВЕНТИЛЯТОР ПРИВЕТ | Высокая скорость вентилятора охлаждения |
| ВЕНТИЛЯТОР ЛО | Низкая скорость вентилятора охлаждения |
| ENG EXH ВЛВ | Не используется |
| УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ | Управление вентилятором охлаждения |
| HDLP LO/HID | Фара ближнего света |
| ПРОТИВОТУМАННАЯ ФАРА | Передние противотуманные фары |
| Кондиционер CMPRSR | Компрессор кондиционера |
| STRTR | Старт |
| PWR/ТРН | Силовой агрегат |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ФРК ЛАМПА | Парковочные огни |
| ЗАДНИЙ ПРОТИВОТУМАН | Задний обогреватель |
| РАБОТАЕТ/ПРОВОДИТ | Коммутируемая мощность |

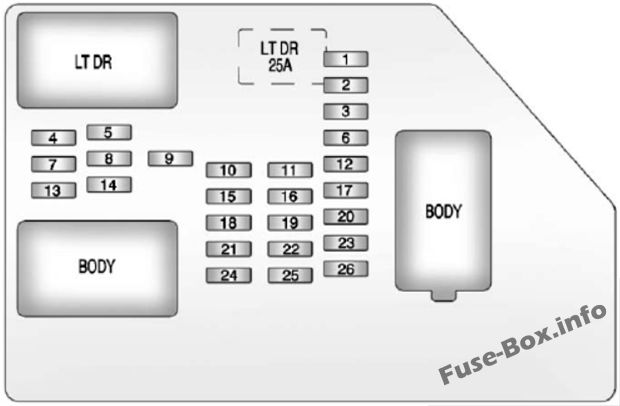

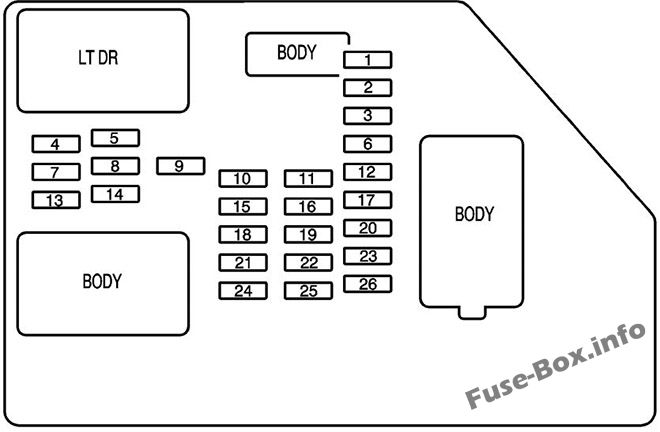

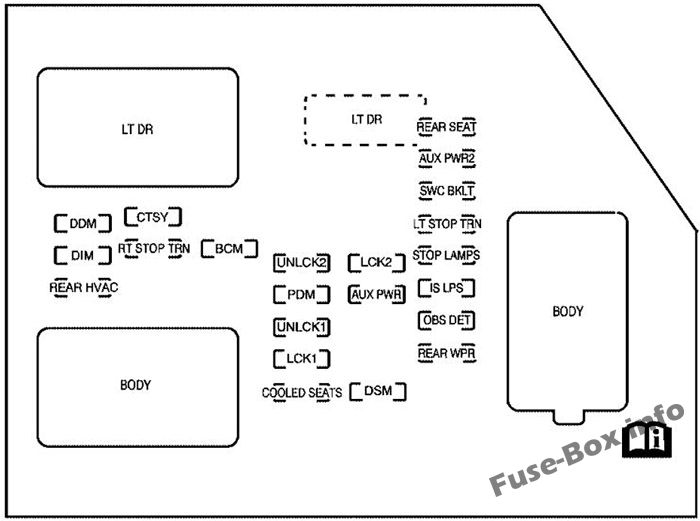

Блок предохранителей приборной панели
| Name | Применение |
|---|---|
| LT ДР | Соединение жгута проводов двери водителя |
| LT ДР | Автоматический выключатель стеклоподъемника со стороны водителя |
| ЗАДНЕЕ СИДЕНЬЕ | Задние сиденья |
| ВСПОМОГАТЕЛЬНЫЙ ПИТАТЕЛЬ2 | Розетки питания в задней части багажного отделения |
| SWC БКЛТ | Подсветка органов управления на руле |
| DDM | Модуль водительской двери |
| CTSY | Купольные фары, указатель поворота со стороны водителя |
| ЛТ СТОП РН | Указатель поворота со стороны водителя, стоп-сигнал |
| DIM | Подсветка панели приборов |
| РТ СТОП ТРН | Указатель поворота со стороны пассажира, стоп-сигнал |
| BCM | Модуль управления кузовом |
| UNLCK2 | Замок двери с электроприводом 2 (функция разблокировки) |
| LCK2 | Блокировка двери с электроприводом 2 (функция блокировки) |
| СТОП-ЛАМПЫ | Стоп-сигналы, стоп-сигнал, установленный по центру вверху |
| ЗАДНИЙ ОВКВ | Задний климат-контроль |
| PDM | Модуль пассажирской двери, универсальная домашняя дистанционная система |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Дополнительные розетки |
| ИС ЛПС | Внутренние лампы |
| UNLCK1 | Замок двери с электроприводом 1 (функция разблокировки) |
| ОБС ДЕТ | Ультразвуковая система помощи при парковке сзади с электроприводом |
| LCK1 | Замок двери с электроприводом 1 (функция блокировки) |
| ЗАДНИЙ WPR | Задний стеклоочиститель |
| ОХЛАЖДАЕМЫЕ СИДЕНЬЯ | Не используется |
| DSM | Модуль сиденья водителя, система дистанционного доступа без ключа |
| BODY | Соединитель жгута |
| BODY | Соединитель жгута |

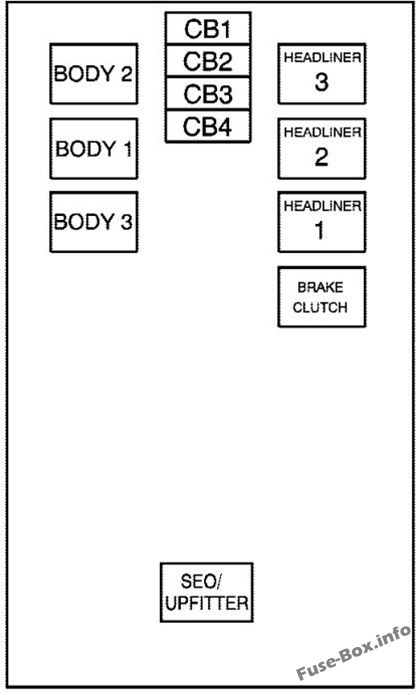

Центральный блок предохранителей приборной панели
| Name | Применение |
|---|---|
| КОРПУС 2 | Соединитель ремня безопасности тела 2 |
| ТЕЛО 1 | Соединитель ремня безопасности тела 1 |
| КОРПУС 3 | Соединитель ремня безопасности тела 3 |
| ХЕДЛАЙНЕР 3 | Разъем жгута обшивки потолка 3 |
| ХЕДЛАЙНЕР 2 | Разъем жгута обшивки потолка 2 |
| ХЕДЛАЙНЕР 1 | Разъем жгута обшивки потолка 1 |
| ТОРМОЗНАЯ СЦЕПЛЕНИЕ | Разъем жгута тормозной муфты |
| SEO/УЛУЧШЕНИЕ | Опция специального оборудования Соединитель жгута проводов Upfitter |
| Автоматический выключатель | |
| CB1 | Автоматический выключатель электрического стеклоподъемника со стороны пассажира |
| CB2 | Автоматический выключатель сиденья пассажира |
| CB3 | Автоматический выключатель сиденья водителя |
| CB4 | Не используется |
2008

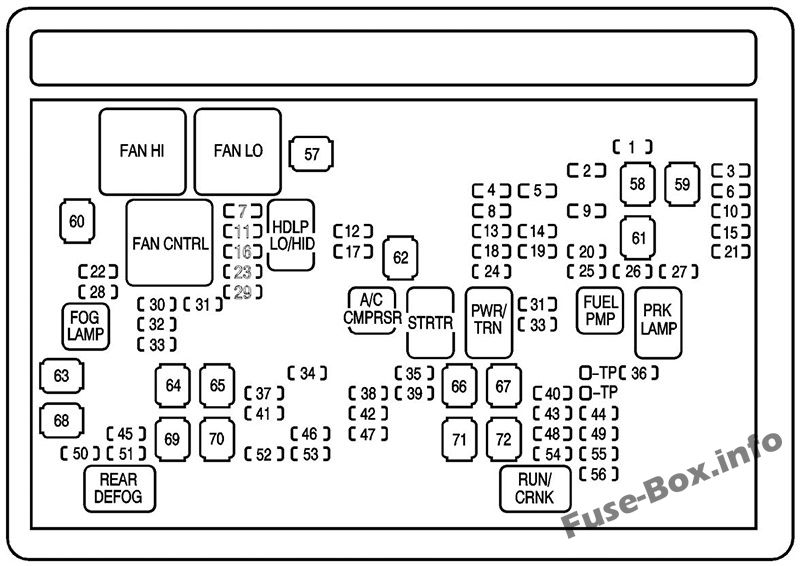

Моторного отсека
| № | Применение |
|---|---|
| 1 | Правый стоп-сигнал прицепа/поворотник |
| 2 | Электронный контроль устойчивости подвески, автоматический контроль уровня выхлопа |
| 3 | Левый стоп-сигнал прицепа/поворотник |
| 4 | Управление двигателем |
| 5 | Модуль управления двигателем, управление дроссельной заслонкой |
| 6 | Контроллер тормозов прицепа |
| 7 | Передняя шайба |
| 8 | Датчики кислорода |
| 9 | Антиблокировочная тормозная система 2 |
| 10 | Фонари заднего хода прицепа |
| 11 | Фара ближнего света со стороны водителя |
| 12 | Модуль управления двигателем (аккумулятор) |
| 13 | Топливные форсунки, катушки зажигания (правая сторона) |
| 14 | Модуль управления коробкой передач (аккумулятор) |
| 15 | Фонари заднего хода автомобиля |
| 16 | Фара ближнего света со стороны пассажира |
| 17 | Компрессор кондиционера |
| 18 | Датчики кислорода |
| 19 | Органы управления коробкой передач (зажигание) |
| 20 | Топливный насос |
| 21 | Модуль управления топливной системой |
| 22 | Омыватели фар |
| 23 | Омыватель заднего стекла |
| 24 | Топливные форсунки, катушки зажигания (левая сторона) |
| 25 | Лампы для парковки трейлеров |
| 26 | Парковочные огни водителя |
| 27 | Парковочные огни со стороны пассажира |
| 28 | Противотуманные фары |
| 29 | Horn |
| 30 | Фара дальнего света со стороны пассажира |
| 31 | Дневные ходовые огни |
| 32 | Фара дальнего света со стороны водителя |
| 33 | Дневные ходовые огни 2 |
| 34 | Люк на крыше |
| 35 | Система зажигания с ключом, система защиты от кражи |
| 36 | Стеклоочиститель |
| 37 | Использование SEO B2 Upfitter (батарея) |
| 38 | Электрические регулируемые педали |
| 39 | Климат-контроль (аккумулятор) |
| 40 | Система подушек безопасности (зажигание) |
| 41 | Усилитель |
| 42 | Аудио система |
| 43 | Разное (зажигание), камера заднего вида, круиз-контроль |
| 44 | Выпуск задней двери |
| 45 | Система подушек безопасности (аккумулятор) |
| 46 | Кластер панели приборов |
| 47 | Отбор мощности |
| 48 | Дополнительный климат-контроль (зажигание), компас-температурное зеркало |
| 49 | Центральный верхний стоп-сигнал (CHMSL) |
| 50 | Задний обогреватель |
| 51 | Зеркала с подогревом |
| 52 | Использование SEO B1 Upfffilter (батарея) |
| 53 | Прикуриватель, дополнительная розетка |
| 54 | Реле компрессора с автоматическим контролем уровня, использование SEO Upfitter |
| 55 | Климат-контроль (зажигание) |
| 56 | Модуль управления двигателем, вторичный топливный насос (зажигание) |
| J-образные предохранители | |
| 60 | Охлаждающий вентилятор 1 |
| 61 | Антиблокировочная тормозная система 1 |
| 62 | Стартер |
| 63 | Шпилька 2 (тормоза прицепа) |
| 64 | Левый шинный электрический центр 1 |
| 65 | Электрические подножки |
| 66 | Система омывателя ветрового стекла с подогревом |
| 67 | Система полного привода |
| 68 | Шпилька 1 (питание аккумулятора прицепа) |
| 69 | Электрический центр средней шины 1 |
| 70 | Вентилятор климат-контроля |
| 71 | Модуль электропривода задней двери |
| 72 | Левый шинный электрический центр 2 |
| Реле | |
| ВЕНТИЛЯТОР ПРИВЕТ | Высокая скорость вентилятора охлаждения |
| ВЕНТИЛЯТОР ЛО | Низкая скорость вентилятора охлаждения |
| ENG EXH ВЛВ | Не используется |
| УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ | Управление вентилятором охлаждения |
| HDLP LO/HID | Фара ближнего света |
| ПРОТИВОТУМАННАЯ ФАРА | Передние противотуманные фары |
| Кондиционер CMPRSR | Компрессор кондиционера |
| STRTR | Старт |
| PWR/ТРН | Силовой агрегат |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ФРК ЛАМПА | Парковочные огни |
| ЗАДНИЙ ПРОТИВОТУМАН | Задний обогреватель |
| РАБОТАЕТ/ПРОВОДИТ | Коммутируемая мощность |
Блок предохранителей приборной панели
| № | Применение |
|---|---|
| 1 | Задние сиденья |
| 2 | Задняя розетка для аксессуаров |
| 3 | Подсветка рулевого управления |
| 4 | Модуль водительской двери |
| 5 | Купольные фары, указатель поворота со стороны водителя |
| 6 | Сигнал поворота со стороны водителя, стоп-сигнал |
| 7 | Подсветка панели приборов |
| 8 | Сигнал поворота со стороны пассажира, стоп-сигнал |
| 9 | Модуль пассажирской двери, универсальная домашняя дистанционная система |
| 10 | Замок двери с электроприводом 2 (функция разблокировки) |
| 11 | Замок двери с электроприводом 2 (функция блокировки |
| 12 | Стоп-сигналы, стоп-сигнал, установленный по центру вверху |
| 13 | Задний климат-контроль |
| 14 | Не используется |
| 15 | Модуль управления кузовным оборудованием (BCM) |
| 16 | Дополнительные розетки |
| 17 | Внутренние лампы |
| 18 | Замок двери с электроприводом 1 (функция разблокировки) |
| 19 | Развлекательная программа для пассажиров задних сидений |
| 20 | Ультразвуковая система помощи при парковке сзади с электроприводом |
| 21 | Замок двери с электроприводом 1 (функция блокировки) |
| 22 | Информационный центр для водителей (DIC) |
| 23 | Задний стеклоочиститель |
| 24 | Не используется |
| 25 | Модуль сиденья водителя, система дистанционного доступа без ключа |
| 26 | Не используется |
| Соединитель жгута | |
| LT ДР | Соединение жгута проводов двери водителя |
| BODY | Соединитель жгута |
| BODY | Соединитель жгута |
Центральный блок предохранителей приборной панели
| Name | Применение |
|---|---|
| КОРПУС 2 | Соединитель ремня безопасности тела 2 |
| ТЕЛО 1 | Соединитель ремня безопасности тела 1 |
| КОРПУС 3 | Соединитель ремня безопасности тела 3 |
| ХЕДЛАЙНЕР 3 | Разъем жгута обшивки потолка 3 |
| ХЕДЛАЙНЕР 2 | Разъем жгута обшивки потолка 2 |
| ХЕДЛАЙНЕР 1 | Разъем жгута обшивки потолка 1 |
| ТОРМОЗНАЯ СЦЕПЛЕНИЕ | Разъем жгута тормозной муфты |
| SEO/УЛУЧШЕНИЕ | Опция специального оборудования Соединитель жгута проводов Upfitter |
| Автоматический выключатель | |
| CB1 | Автоматический выключатель электрического стеклоподъемника со стороны пассажира |
| CB2 | Автоматический выключатель сиденья пассажира |
| CB3 | Автоматический выключатель сиденья водителя |
| CB4 | Заднее раздвижное окно |
2009, 2010, 2011, 2012, 2013, 2014
Моторного отсека
| № | Применение |
|---|---|
| 1 | Правый стоп-сигнал прицепа/поворотник |
| 2 | Электронный контроль устойчивости подвески, автоматический контроль уровня выхлопа |
| 3 | Левый стоп-сигнал прицепа/поворотник |
| 4 | Управление двигателем |
| 5 | Модуль управления двигателем, управление дроссельной заслонкой |
| 6 | Контроллер тормозов прицепа |
| 7 | Передняя шайба |
| 8 | Датчики кислорода |
| 9 | Антиблокировочная тормозная система 2 |
| 10 | Фонари заднего хода прицепа |
| 11 | Фара ближнего света со стороны водителя |
| 12 | Модуль управления двигателем (аккумулятор) |
| 13 | Топливные форсунки, катушки зажигания (правая сторона) |
| 14 | Модуль управления коробкой передач (аккумулятор) |
| 15 | Фонари заднего хода автомобиля |
| 16 | Фара ближнего света со стороны пассажира |
| 17 | Компрессор кондиционера |
| 18 | Датчики кислорода |
| 19 | Органы управления коробкой передач (зажигание) |
| 20 | Топливный насос |
| 21 | Модуль управления топливной системой |
| 22 | Омыватели фар |
| 23 | Омыватель заднего стекла |
| 24 | Топливные форсунки, катушки зажигания (левая сторона) |
| 25 | Лампы для парковки трейлеров |
| 26 | Парковочные огни водителя |
| 27 | Парковочные огни со стороны пассажира |
| 28 | Противотуманные фары |
| 29 | Horn |
| 30 | Фара дальнего света со стороны пассажира |
| 31 | Дневные ходовые огни |
| 32 | Фара дальнего света со стороны водителя |
| 33 | Дневные ходовые огни 2 |
| 34 | Люк на крыше |
| 35 | Система зажигания с ключом, система защиты от кражи |
| 36 | Стеклоочиститель |
| 37 | Использование SEO B2 Upfitter (батарея) |
| 38 | Электрические регулируемые педали |
| 39 | Климат-контроль (аккумулятор) |
| 40 | Система подушек безопасности (зажигание) |
| 41 | Усилитель |
| 42 | Аудио система |
| 43 | Разное (зажигание), камера заднего вида, круиз-контроль |
| 44 | Выпуск задней двери |
| 45 | Система подушек безопасности (аккумулятор) |
| 46 | Кластер панели приборов |
| 47 | Отбор мощности |
| 48 | Дополнительный климат-контроль (зажигание), компас-температурное зеркало |
| 49 | Центральный верхний стоп-сигнал (CHMSL) |
| 50 | Задний обогреватель |
| 51 | Зеркала с подогревом |
| 52 | Использование SEO B1 Upfitter (батарея) |
| 53 | Прикуриватель, дополнительная розетка |
| 54 | Реле компрессора с автоматическим контролем уровня, использование SEO Upfitter |
| 55 | Климат-контроль (зажигание) |
| 56 | Модуль управления двигателем, вторичный топливный насос (зажигание) |
| J-образные предохранители | |
| 60 | Охлаждающий вентилятор 1 |
| 61 | Антиблокировочная тормозная система 1 |
| 62 | Стартер |
| 63 | Шпилька 2 (тормоза прицепа) |
| 64 | Левый шинный электрический центр 1 |
| 65 | Электрические подножки |
| 66 | Система омывателя ветрового стекла с подогревом |
| 67 | Система полного привода |
| 68 | Шпилька 1 (питание аккумулятора прицепа) |
| 69 | Электрический центр средней шины 1 |
| 70 | Вентилятор климат-контроля |
| 71 | Модуль электропривода задней двери |
| 72 | Левый шинный электрический центр 2 |
| Реле | |
| ВЕНТИЛЯТОР ПРИВЕТ | Высокая скорость вентилятора охлаждения |
| ВЕНТИЛЯТОР ЛО | Низкая скорость вентилятора охлаждения |
| ENG EXH ВЛВ | Не используется |
| УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ | Управление вентилятором охлаждения |
| HDLP LO/HID | Фара ближнего света |
| ПРОТИВОТУМАННАЯ ФАРА | Передние противотуманные фары |
| Кондиционер CMPRSR | Компрессор кондиционера |
| STRTR | Старт |
| PWR/ТРН | Силовой агрегат |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ФРК ЛАМПА | Парковочные огни |
| ЗАДНИЙ ПРОТИВОТУМАН | Задний обогреватель |
| РАБОТАЕТ/ПРОВОДИТ | Коммутируемая мощность |
Блок предохранителей приборной панели
| № | Применение |
|---|---|
| 1 | Задние сиденья |
| 2 | Задняя розетка для аксессуаров |
| 3 | Подсветка органов управления на руле |
| 4 | Модуль водительской двери |
| 5 | Купольные фары, указатель поворота со стороны водителя |
| 6 | Сигнал поворота со стороны водителя, стоп-сигнал |
| 7 | Подсветка панели приборов |
| 8 | Сигнал поворота со стороны пассажира, стоп-сигнал |
| 9 | Модуль пассажирской двери, универсальная домашняя дистанционная система |
| 10 | Замок двери с электроприводом 2 (функция разблокировки) |
| 11 | Замок двери с электроприводом 2 (функция блокировки |
| 12 | Стоп-сигналы, стоп-сигнал, установленный по центру вверху |
| 13 | Задний климат-контроль |
| 14 | Не используется |
| 15 | Модуль управления кузовным оборудованием (BCM) |
| 16 | Дополнительные розетки |
| 17 | Внутренние лампы |
| 18 | Замок двери с электроприводом 1 (функция разблокировки) |
| 19 | Развлекательная программа для пассажиров задних сидений |
| 20 | Ультразвуковая система помощи при парковке сзади с электроприводом |
| 21 | Замок двери с электроприводом 1 (функция блокировки) |
| 22 | Информационный центр для водителей (DIC) |
| 23 | Задний стеклоочиститель |
| 24 | Не используется |
| 25 | Модуль сиденья водителя, система дистанционного доступа без ключа |
| 26 | Не используется |
| Автоматический выключатель | |
| LT ДР | Соединение жгута проводов двери водителя |
| Соединитель жгута | |
| LT ДР | Соединение жгута проводов двери водителя |
| BODY | Соединитель жгута |
| BODY | Соединитель жгута |
Центральный блок предохранителей приборной панели
| Name | Применение |
|---|---|
| КОРПУС 2 | Соединитель ремня безопасности тела 2 |
| ТЕЛО 1 | Соединитель ремня безопасности тела 1 |
| КОРПУС 3 | Соединитель ремня безопасности тела 3 |
| ХЕДЛАЙНЕР 3 | Разъем жгута обшивки потолка 3 |
| ХЕДЛАЙНЕР 2 | Разъем жгута обшивки потолка 2 |
| ХЕДЛАЙНЕР 1 | Разъем жгута обшивки потолка 1 |
| ТОРМОЗНАЯ СЦЕПЛЕНИЕ | Разъем жгута тормозной муфты |
| SEO/УЛУЧШЕНИЕ | Опция специального оборудования Соединитель жгута проводов Upfitter |
| Автоматический выключатель | |
| CB1 | Автоматический выключатель электрического стеклоподъемника со стороны пассажира |
| CB2 | Автоматический выключатель сиденья пассажира |
| CB3 | Автоматический выключатель сиденья водителя |
| CB4 | Заднее раздвижное окно |
