Предохранители и реле GMC Yukon / Yukon XL (2015-2020)
Схемы относятся к указанным годам и вариантам GMC Yukon / Yukon XL (2015-2020). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля GMC.
Схема предохранителей GMC Yukon / Yukon XL 2015-2020
Предохранители прикуривателя (розетка) в GMC Yukon предохранители № 4 (розетка 1 для дополнительного питания), № 50 (розетка 2 для дополнительного питания) в блоке предохранителей на левой приборной панели, предохранители № 4 (розетка 4 для дополнительного питания), № 50 (розетка 3 для дополнительного питания) в правом приборе. блок предохранителей на панели и предохранитель № 14 (задняя розетка для вспомогательного оборудования) в блоке предохранителей в заднем отсеке.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

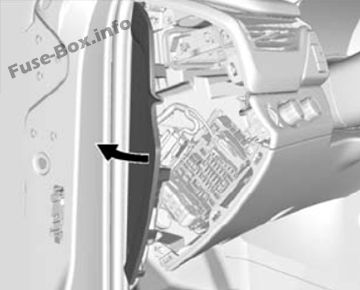

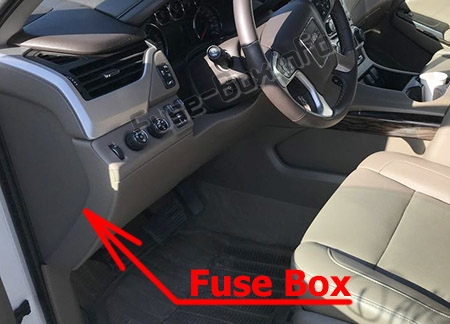

Блок предохранителей панели приборов (слева)
Левая дверца доступа к блоку предохранителей приборной панели находится на краю приборной панели со стороны водителя.

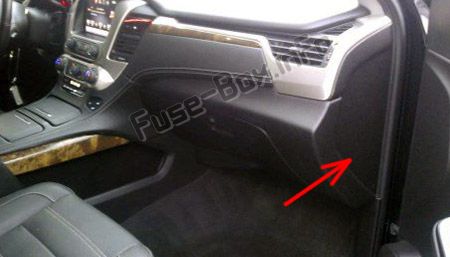

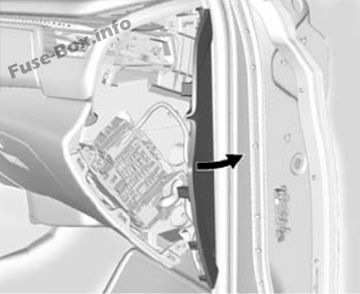

Блок предохранителей панели приборов (правый)
Правая дверца доступа к блоку предохранителей приборной панели находится на краю приборной панели со стороны пассажира. Сзади блока предохранителей есть реле. Для доступа нажмите на выступы и снимите блок предохранителей.

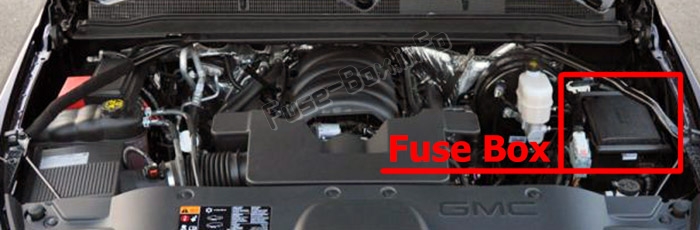

Моторного отсека
Блок предохранителей в моторном отсеке находится в моторном отсеке со стороны водителя автомобиля.

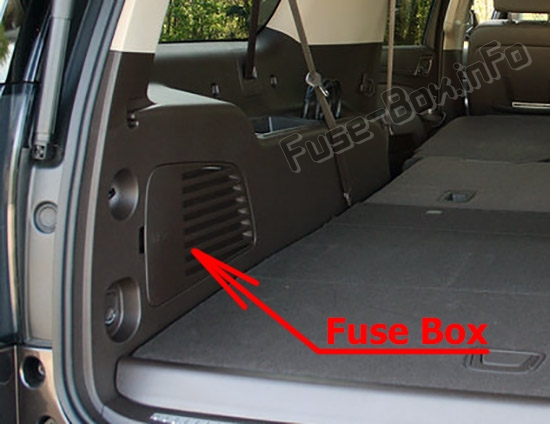

Блок предохранителей в заднем отсеке
Блок предохранителей в заднем отсеке находится за панелью доступа с левой стороны отсека.
Схемы блока предохранителей
Схемы блока предохранителей
2015, 2016

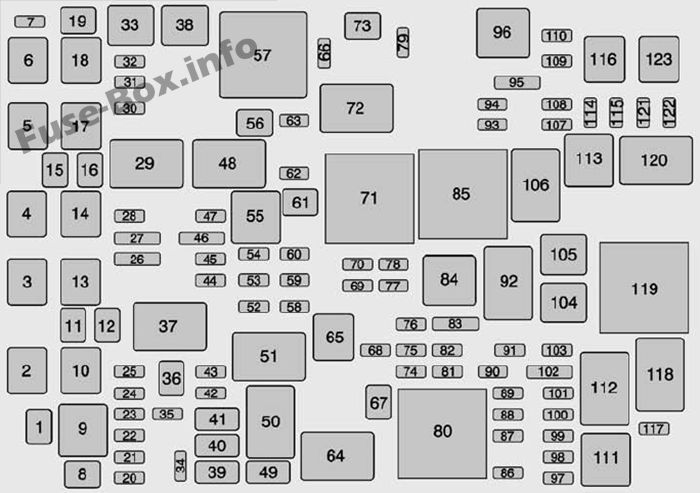

Моторного отсека
| Item | Применение |
|---|---|
| 1 | Электрические подножки |
| 2 | Насос антиблокировочной тормозной системы |
| 3 | Интерьер БЭК LT1 |
| 4 | МБС пассажир |
| 5 | Компрессор выравнивания подвески |
| 6 | Электронное управление раздаточной коробкой 4WD |
| 7 | Электрический стояночный тормоз |
| 8 | Интерьер БЭК LT2 |
| 9 | Задний БЭК 1 |
| 10 | Драйвер МБС |
| 11 | Соленоид выхлопа ALC |
| 12 | Встроенный модуль управления шасси |
| 13 | Демпфирование в реальном времени |
| 14 | Модуль питания топливного насоса |
| 17 | Драйвер МБС |
| 21 | Соленоид выхлопа ALC |
| 23 | Встроенный модуль управления шасси |
| 24 | Демпфирование в реальном времени |
| 25 | Модуль питания топливного насоса |
| 26 | Запасной/аккумулятор Регулируемый контроль напряжения |
| 28 | Upfitter2 |
| 29 | Реле Upfitter2 |
| 30 | щетка стеклоочистителя |
| 31 | TIM |
| 34 | Резервные лампы |
| 35 | Клапан антиблокировочной тормозной системы |
| 36 | Тормоза прицепа |
| 37 | Реле Uptitter3 |
| 39 | Прицеп Остановка/Поворот направо |
| 40 | Индикатор остановки/поворота прицепа |
| 41 | Лампы для парковки трейлеров |
| 42 | Правые габаритные огни |
| 43 | Левые габаритные огни |
| 44 | Upfitter3 |
| 45 | Автоматический контроль уровня Run/Crank |
| 47 | Upfitter4 |
| 48 | Эстафета Uptitter4 |
| 49 | Фонари заднего хода |
| 51 | Реле габаритных огней |
| 59 | евро трейлер |
| 60 | Управление кондиционером |
| 63 | Upfrtter 1 |
| 67 | Аккумулятор прицепа |
| 69 | RC Установщик 3 и 4 |
| 70 | VBAT Upfrtter 3 и 4 |
| 72 | Установщик 1 реле |
| 74 | Зажигание модуля управления двигателем |
| 75 | Разное Запчасти зажигания |
| 76 | Трансмиссия Зажигание |
| 77 | RC Установщик 1 и 2 |
| 78 | Установщик VBAT 1 и 2 |
| 83 | Евро Трейлер Радиоуправляемый |
| 84 | Реле запуска/запуска |
| 87 | Двигатель |
| 88 | Инжектор А - нечетный |
| 89 | Инжектор B - четный |
| 90 | Кислородный датчик В |
| 91 | Дроссельное регулирование |
| 92 | Реле модуля управления двигателем |
| 93 | Horn |
| 94 | Противотуманные фары |
| 95 | Фары дальнего света |
| 100 | Кислородный датчик А |
| 101 | Модуль управления двигателем |
| 102 | Модуль управления двигателем/модуль управления коробкой передач |
| 103 | Дополнительный обогреватель салона |
| 104 | Стартер |
| 107 | Аэро затвор |
| 109 | Полицейский апфиттер |
| 112 | Реле стартера |
| 114 | Омыватель ветрового стекла |
| 115 | Омыватель заднего стекла |
| 116 | Охлаждающий вентилятор слева |
| 121 | Правая ксеноновая фара |
| 122 | Левая ксеноновая фара |
| 123 | Охлаждающий вентилятор справа |

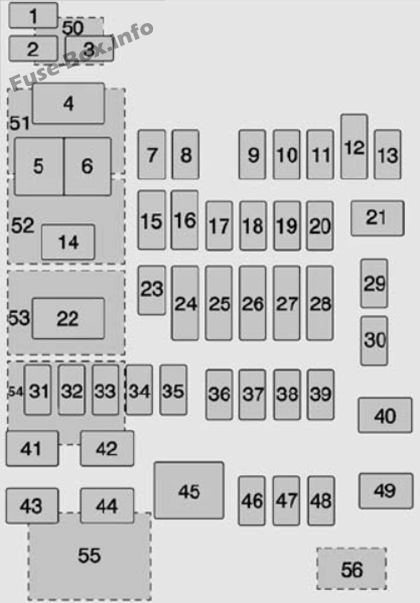

Панель приборов, Левая
| Число | Применение |
|---|---|
| 1 | Не используется |
| 2 | Не используется |
| 3 | Не используется |
| 4 | Дополнительная розетка питания 1 |
| 5 | Сохраненная мощность аксессуара/аксессуар |
| 6 | АПО/БАТТ |
| 7 | Универсальный механизм открывания гаражных ворот/внутреннее зеркало заднего вида |
| 8 | SEO Сохраненный аксессуар Powe |
| 9 | Не используется |
| 10 | Модуль управления кузовом 3 |
| 11 | Модуль управления кузовом 5 |
| 12 | Подсветка органов управления на руле |
| 13 | Не используется |
| 14 | Не используется |
| 15 | Не используется |
| 16 | Датчик зажигания с дискретной логикой |
| 17 | VPM |
| 18 | Модуль зеркального окна |
| 19 | Модуль управления кузовом 1 |
| 20 | Передняя балка (при наличии) |
| 21 | Не используется |
| 22 | Не используется |
| 23 | Не используется |
| 24 | Отопитель, вентиляция и кондиционирование воздуха Зажигание/дополнительный обогреватель, вентиляция и кондиционирование воздуха |
| 25 | Комбинация приборов, зажигание/датчик, диагностический модуль, зажигание |
| 26 | Наклонная колонка/SEO, Блокировка наклонной колонки 1/SEO |
| 27 | Разъем канала передачи данных/модуль сиденья водителя |
| 28 | Пассивный вход/пассивный запуск/аккумуляторная батарея обогревателя, вентиляции и кондиционирования воздуха |
| 29 | Кража контента |
| 30 | Не используется |
| 31 | Не используется |
| 32 | Не используется |
| 33 | SEO/автоматический контроль уровня |
| 34 | Электрическая регулируемая педаль включения парковки (при наличии) |
| 35 | Не используется |
| 36 | Разное Р/У |
| 37 | Рулевое колесо с подогревом |
| 38 | Блокировка рулевой колонки 2 (при наличии) |
| 39 | Аккумулятор комбинации приборов |
| 40 | Не используется |
| 41 | Не используется |
| 42 | Евротрейлер (при наличии) |
| 43 | Левые двери |
| 44 | Сиденье с электроприводом водителя |
| 45 | Не используется |
| 46 | Правое сиденье с подогревом/охлаждением |
| 47 | Левое сиденье с подогревом/охлаждением |
| 48 | Не используется |
| 49 | Не используется |
| 50 | Дополнительная розетка питания 2 |
| 51 | Не используется |
| 52 | Сохранение вспомогательного питания/реле вспомогательного оборудования |
| 53 | Реле запуска/запуска |
| 54 | Не используется |
| 55 | Не используется |
| 56 | Не используется |
Панель приборов, правая
| Число | Применение |
|---|---|
| 1 | Не используется |
| 2 | Не используется |
| 3 | Не используется |
| 4 | Дополнительная розетка питания 4 |
| 5 | Не используется |
| 6 | Не используется |
| 7 | Не используется |
| 8 | Бардачок |
| 9 | Не используется |
| 10 | Не используется |
| 11 | Не используется |
| 12 | Органы управления на рулевом колесе |
| 13 | Модуль управления кузовом 8 |
| 14 | Не используется |
| 15 | Не используется |
| 16 | Не используется |
| 17 | Не используется |
| 18 | Не используется |
| 19 | Модуль управления кузовом 4 |
| 20 | Развлекательная программа для пассажиров задних сидений |
| 21 | Люк на крыше |
| 22 | Не используется |
| 23 | Не используется |
| 24 | Не используется |
| 25 | Не используется |
| 26 | Информация/подушка безопасности |
| 27 | Запасной/RF WDW RN SW |
| 28 | Обнаружение препятствий/USB |
| 29 | Радио |
| 30 | Не используется |
| 31 | Не используется |
| 32 | Не используется |
| 33 | Не используется |
| 34 | Не используется |
| 35 | SEO B2 |
| 36 | SEO |
| 37 | Модуль управления кузовом 2 |
| 38 | инвертор кондиционера |
| 39 | Не используется |
| 40 | Не используется |
| 41 | Не используется |
| 42 | Не используется |
| 43 | Не используется |
| 44 | Электродвигатель стеклоподъемника правой двери |
| 45 | Передний вентилятор |
| 46 | Модуль управления кузовом 6 |
| 47 | Модуль управления кузовом 7 |
| 48 | Усилитель |
| 49 | Правое переднее сиденье |
| 50 | Дополнительная розетка питания 3 |
| 51 | Не используется |
| 52 | Сохранение вспомогательного питания/реле вспомогательного оборудования |
| 53 | Не используется |
| 54 | Не используется |
| 55 | Не используется |
| 56 | Не используется |

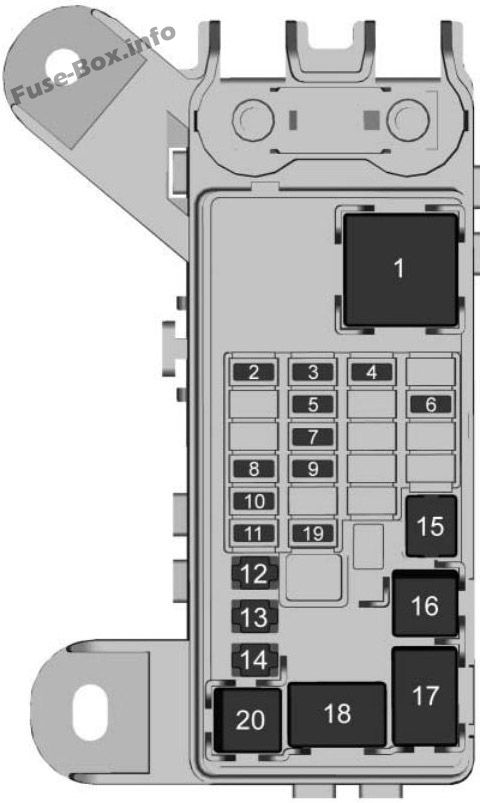

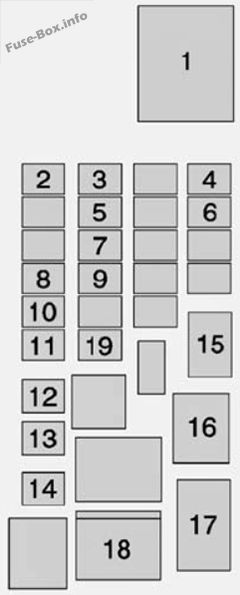

Задний отсек
| Число | Применение |
|---|---|
| Мини-реле ISO | |
| 1 | Задний обогреватель |
| Микро предохранители | |
| 2 | Сиденье второго ряда с подогревом слева |
| 3 | Подогрев второго ряда правых сидений |
| 4 | Зеркала с подогревом |
| 5 | Задняя дверь |
| 6 | Разбивание стекла |
| 7 | Подъемное стекло |
| 8 | Логика модуля задней поднимающейся двери |
| 9 | Задний стеклоочиститель |
| 10 | Задний обогреватель, вентилятор и вентилятор кондиционера |
| 11 | Второй ряд сидений |
| 19 | Задний противотуманный фонарь (при наличии) |
| Предохранители М-типа | |
| 12 | Модуль задней двери |
| 13 | Третий ряд сидений |
| 14 | Задняя розетка для аксессуаров |
| 15 | Задний обогреватель |
| Ультрамикрореле | |
| 16 | Задняя дверь |
| Микрореле | |
| 17 | Задняя дверь |
| 18 | Задний противотуманный фонарь (при наличии) |
| 19 | Зеркала с подогревом |
2017, 2018, 2019, 2020

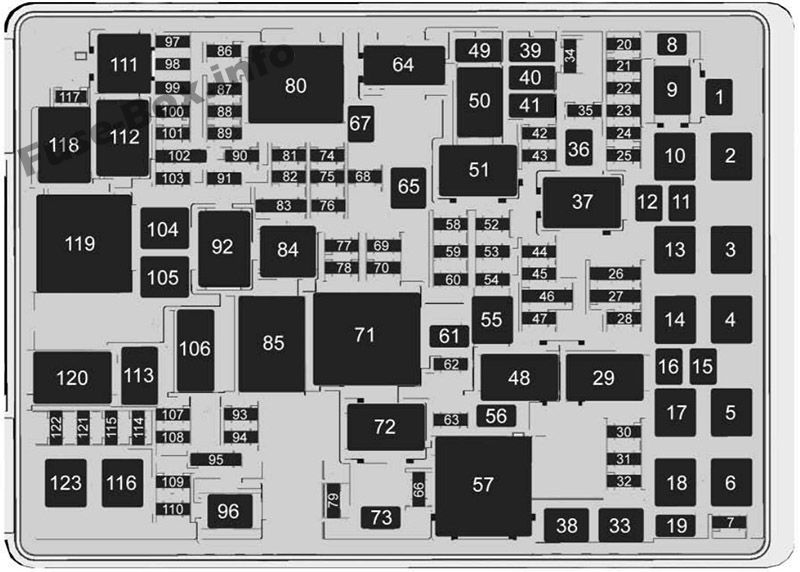

Моторного отсека
| Item | Применение |
|---|---|
| 1 | 2017-2019: Электрические подножки. 2020: Шаги Power Assist |
| 2 | Насос АБС |
| 3 | Интерьер БЭК LT1 |
| 4 | Пассажирский моторизованный ремень безопасности |
| 5 | Компрессор выравнивания подвески |
| 6 | Электронное управление раздаточной коробкой 4WD |
| 7 | — |
| 8 | — |
| 9 | 2017: Не используется. 2018-2020: Реле бензонасоса |
| 10 | Электрический стояночный тормоз |
| 11 | — |
| 12 | — |
| 13 | Интерьер БЭК LT2 |
| 14 | Задний БЭК 1 |
| 15 | — |
| 16 | — |
| 17 | Моторизованный ремень безопасности водителя |
| 18 | — |
| 19 | — |
| 20 | — |
| 21 | 2017: Соленоид выхлопа ALC. 2018-2020: Автоматический корректор фар/Соленоид выхлопа |
| 22 | 2018-2020: Топливный насос. |
| 23 | Встроенный модуль управления шасси |
| 24 | Демпфирование в реальном времени |
| 25 | Модуль питания топливного насоса |
| 26 | 2017-2018: Не используется/регулировка напряжения от батареи. 2019-2020: активная гидравлическая помощь / контроль напряжения с регулируемой батареей |
| 27 | — |
| 28 | Апфитер 2 |
| 29 | Реле Upfitter 2 |
| 30 | щетка стеклоочистителя |
| 31 | TIM (модуль интерфейса прицепа) |
| 32 | — |
| 33 | — |
| 34 | Фонари заднего хода |
| 35 | Клапан АБС |
| 36 | Тормоза прицепа |
| 37 | Реле Установщик 3 |
| 38 | — |
| 39 | Правый стоп-сигнал прицепа/указатель поворота |
| 40 | Левый стоп-сигнал прицепа/указатель поворота |
| 41 | Стояночные фонари прицепа |
| 42 | Правые габаритные огни |
| 43 | Левые габаритные огни |
| 44 | Установщик 3 |
| 45 | Автоматический контроль уровня Run/Crank |
| 46 | — |
| 47 | Установщик 4 |
| 48 | Реле Установщик 4 |
| 49 | Фонари заднего хода |
| 50 | — |
| 51 | Реле габаритных огней |
| 52 | — |
| 53 | — |
| 54 | — |
| 55 | — |
| 56 | — |
| 57 | — |
| 58 | — |
| 59 | евро трейлер |
| 60 | Управление кондиционером |
| 61 | — |
| 62 | — |
| 63 | Установщик 1 |
| 64 | — |
| 65 | — |
| 66 | — |
| 67 | Аккумулятор прицепа |
| 68 | 2017: Не используется. 2018-2020: Дополнительный топливный насос |
| 69 | RC Установщик 3 и 4 |
| 70 | Установщик VBAT 3 и 4 |
| 71 | — |
| 72 | Установщик 1 реле |
| 73 | — |
| 74 | Модуль управления двигателем/зажигание |
| 75 | Разное / Зажигание / Запчасти |
| 76 | Трансмиссия Зажигание |
| 77 | RC Установщик 1 и 2 |
| 78 | Установщик VBAT 1 и 2 |
| 79 | — |
| 80 | — |
| 81 | — |
| 82 | — |
| 83 | Евро Трейлер Радиоуправляемый |
| 84 | Реле запуска/запуска |
| 85 | — |
| 86 | — |
| 87 | 2017-2018: Двигатель. 2019-2020: Датчик MAF/IAT/влажности/TIAP |
| 88 | Инжектор А - нечетный |
| 89 | Инжектор B - четный |
| 90 | Датчик О2 В |
| 91 | Дроссельное регулирование |
| 92 | Реле модуля управления двигателем |
| 93 | Horn |
| 94 | Противотуманные фары |
| 95 | Фары дальнего света |
| 96 | — |
| 97 | — |
| 98 | — |
| 99 | — |
| 100 | Датчик О2 А |
| 101 | Модуль управления двигателем |
| 102 | Модуль управления двигателем/модуль управления коробкой передач |
| 103 | Дополнительный обогреватель салона |
| 104 | Стартер |
| 105 | — |
| 106 | — |
| 107 | Аэрозатвор |
| 108 | — |
| 109 | Полицейский апфиттер |
| 110 | — |
| 111 | — |
| 112 | Реле стартера |
| 113 | — |
| 114 | Омыватель ветрового стекла |
| 115 | Омыватель заднего стекла |
| 116 | Левый вентилятор охлаждения |
| 117 | Заправка топливного насоса |
| 118 | — |
| 119 | — |
| 120 | Заправка топливного насоса |
| 121 | Правая ксеноновая фара |
| 122 | Левая ксеноновая фара |
| 123 | Правый вентилятор охлаждения |
Панель приборов, Левая
| № | Применение |
|---|---|
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | Дополнительная розетка питания 1 |
| 5 | 2017: Сохранена мощность/аксессуар. 2018-2020: Розетка питания для аксессуаров от сохраненного питания для аксессуаров |
| 6 | Дополнительная розетка питания от аккумулятора |
| 7 | Универсальный механизм открывания гаражных ворот/внутреннее зеркало заднего вида |
| 8 | SEO Сохраненный аксессуар Powe |
| 9 | — |
| 10 | Модуль управления кузовом 3 |
| 11 | Модуль управления кузовом 5 |
| 12 | Подсветка органов управления на руле |
| 13 | — |
| 14 | — |
| 15 | — |
| 16 | Датчик зажигания с дискретной логикой |
| 17 | 2017-2018: Модуль обработки видео. 2019-2020: модуль обработки видео/модуль виртуального ключа |
| 18 | Модуль зеркального окна |
| 19 | Модуль управления кузовом 1 |
| 20 | Передняя балка (при наличии) |
| 21 | — |
| 22 | — |
| 23 | — |
| 24 | 2017-2018: ОВКВ/зажигание. 2019-2020: Зажигание HVAC/ВСПОМОГАТЕЛЬНОЕ зажигание HVAC |
| 25 | Комбинация приборов Зажигание / Диагностический модуль датчиков / Зажигание |
| 26 | 2017–2018: Наклонная колонка/SEO, Блокировка наклонной колонки 1/SEO. 2019–2020: Наклонная колонка/Блокировка наклонной колонки 1/SEO 1/SEO 2 |
| 27 | Разъем канала передачи данных/модуль сиденья водителя |
| 28 | 2017-2018: Пассивный вход/пассивный запуск/аккумулятор HVAC. 2019-2020: Пассивная блокировка, пассивная защита от кражи/аккумулятор HVAC |
| 29 | Защита от кражи контента |
| 30 | — |
| 31 | — |
| 32 | — |
| 33 | 2017: SEO/автоматический контроль уровня 2018-2020: SEO/Автоматическая регулировка уровня/Подогрев левого сиденья |
| 34 | Электрическая регулируемая педаль включения парковки (имеется) |
| 35 | — |
| 36 | Разное/Запуск кривошипа |
| 37 | Рулевое колесо с подогревом |
| 38 | Блокировка рулевой колонки 2 (при наличии) |
| 39 | Аккумулятор комбинации приборов |
| 40 | — |
| 41 | — |
| 42 | Евротрейлер (при наличии) |
| 43 | Левые двери |
| 44 | Сиденье с электроприводом водителя |
| 45 | — |
| 46 | Правое сиденье с подогревом, охлаждением или вентиляцией (при наличии) |
| 47 | Левое сиденье с подогревом, охлаждением или вентиляцией (при наличии) |
| 48 | — |
| 49 | — |
| 50 | Реле дополнительной розетки питания 2 |
| 51 | — |
| 52 | Сохраненное вспомогательное силовое реле |
| 53 | Реле запуска/запуска |
| 54 | — |
| 55 | — |
| 56 | — |
Панель приборов, правая
| № | Применение |
|---|---|
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | Дополнительная розетка питания 4 |
| 5 | — |
| 6 | — |
| 7 | — |
| 8 | Бардачок |
| 9 | — |
| 10 | — |
| 11 | — |
| 12 | Органы управления на рулевом колесе |
| 13 | Модуль управления кузовом 8 |
| 14 | — |
| 15 | — |
| 16 | — |
| 17 | — |
| 18 | — |
| 19 | Модуль управления кузовом 4 |
| 20 | Развлекательная программа для пассажиров задних сидений |
| 21 | 2017-2019: Люк. 2020: Улучшение люка/маяков |
| 22 | — |
| 23 | — |
| 24 | — |
| 25 | — |
| 26 | Информационно-развлекательная система/подушка безопасности |
| 27 | -/радиопереключатель окон/датчик дождя |
| 28 | Обнаружение препятствий/USB |
| 29 | Радио |
| 30 | — |
| 31 | — |
| 32 | — |
| 33 | — |
| 34 | — |
| 35 | — |
| 36 | Вариант специального оборудования B2 |
| 37 | Вариант специального оборудования |
| 38 | Блок управления кузовом 2 |
| 39 | Преобразователь постоянного тока в переменный |
| 40 | — |
| 41 | — |
| 42 | — |
| 43 | — |
| 44 | Электродвигатель стеклоподъемника правой двери |
| 45 | Передний вентилятор |
| 46 | Модуль управления кузовом 6 |
| 47 | Модуль управления кузовом 7 |
| 46 | Усилитель |
| 49 | Правое переднее сиденье |
| 50 | Дополнительная розетка питания 3 |
| 51 | — |
| 52 | Сохраненное вспомогательное силовое реле |
| 53 | — |
| 54 | — |
| 55 | — |
| 56 | — |
Задний отсек
| Предметы | Применение |
|---|---|
| 1 | Реле заднего обогревателя |
| 2 | Левое сиденье второго ряда с подогревом |
| 3 | Правое сиденье второго ряда с подогревом |
| 4 | Зеркала с подогревом |
| 5 | Задняя дверь |
| 6 | Разбивание стекла |
| 7 | Подъемное стекло |
| 8 | Логика модуля задней поднимающейся двери |
| 9 | Задний стеклоочиститель |
| 10 | Задний вентилятор ОВКВ |
| 11 | Второй ряд сидений |
| 12 | 2017: Сиденья второго ряда. 2018-2020: Модуль задней двери |
| 13 | 2017: Модуль задней двери. 2018-2020: Сиденья третьего ряда |
| 14 | Задняя розетка для аксессуаров |
| 15 | Задний обогреватель |
| 16 | Реле задней двери |
| 17 | Реле подъемного стекла |
| 18 | Реле задних противотуманных фар (при наличии) |
| 19 | Задний противотуманный фонарь (при наличии) |
| 20 | Реле обогрева зеркал |
