Предохранители и реле GMC Yukon / Yukon XL (2021-2022..)
Схемы относятся к указанным годам и вариантам GMC Yukon / Yukon XL (2021-2022..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля GMC.
Схема предохранителей GMC Yukon 2021-2022-…
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

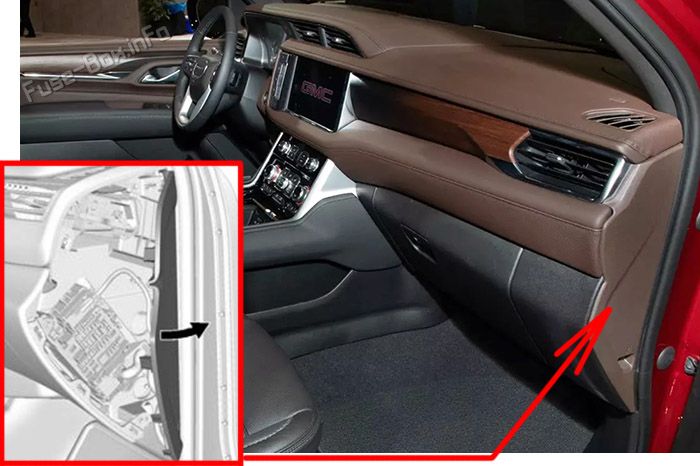

Расположение блока предохранителей
Правая дверца доступа к блоку предохранителей приборной панели находится на краю приборной панели со стороны пассажира. Снимите крышку, чтобы получить доступ к блоку предохранителей. Сзади блока предохранителей есть реле. Для доступа нажмите на выступы и снимите блок предохранителей.

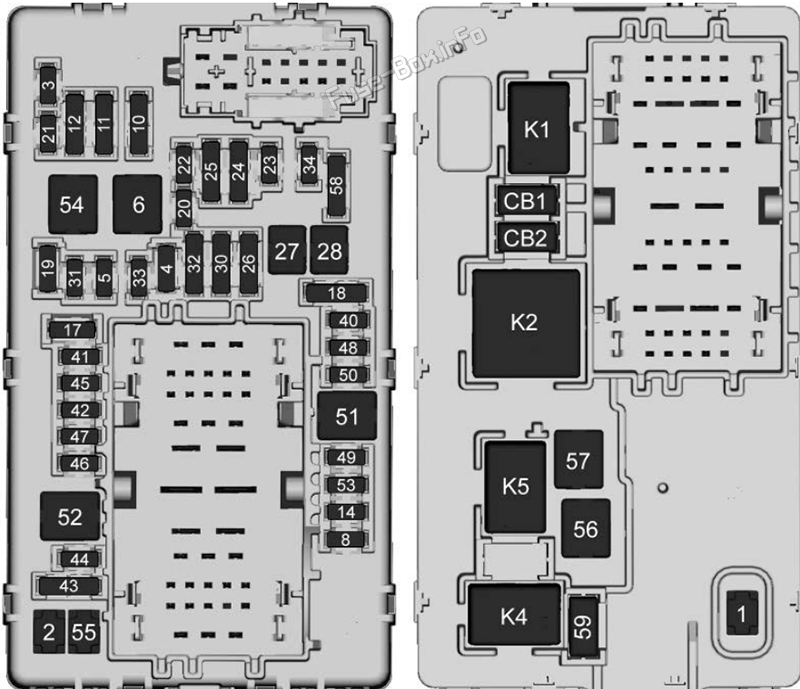

Схема блока предохранителей
| № | Применение |
|---|---|
| F1 | Правая дверь |
| F2 | Левая дверь |
| F3 | Универсальное устройство открывания гаражных ворот (UGDO)/ Звонки без помощи рук OnStar (OHC)/ Камера |
| F4 | Модуль управления кузовом 2 |
| F5 | Дисплеи |
| F6 | Передний вентилятор |
| F8 | Панель левой двери |
| F10 | Блокировка наклона/колонны |
| F11 | Разъем USB/канала передачи данных (DLC) |
| F12 | Модуль центрального шлюза (CGM)/Onstar |
| F14 | Панель правой двери |
| F17 | Рулевое управление |
| F18 | Модуль активной вибрации 1 |
| F19 | - |
| F20 | - |
| F21 | - |
| F22 | Колесо с подогревом |
| F23 | - |
| F24 | - |
| F25 | Поисковая оптимизация (SEO)/UPFITTER |
| F26 | USB/Поисковая оптимизация (SEO) Сохраненная мощность аксессуаров (RAP) |
| F27 | Вспомогательная розетка питания (APO)/ остаточная мощность вспомогательного оборудования |
| F28 | Запасной |
| F30 | Модуль датчиков и диагностики / Автоматическое определение присутствия |
| F31 | Модуль управления кузовом 3 |
| F32 | Модуль центрального стека (CSM)/USB |
| F33 | Модуль управления кузовом 4 |
| F34 | Вне парка |
| F40 | - |
| F41 | - |
| F42 | Выключатель электрического стояночного тормоза |
| F43 | Придорожное оборудование |
| F44 | Активный модуль вибрации 2 |
| F45 | Радиомодуль |
| F46 | Блок управления кузовным оборудованием 1А |
| F47 | - |
| F48 | Телематический модуль управления |
| F49 | Модуль управления кузовом 1 |
| F50 | Система мониторинга водителей |
| F51 | - |
| F52 | - |
| F53 | - |
| F54 | Люк на крыше |
| F55 | Вспомогательная розетка питания 3 |
| F56 | Батарея преобразователя постоянного тока/постоянного тока 1 |
| F57 | Преобразователь постоянного тока/постоянного тока Батарея 2 |
| F58 | Запасной |
| F59 | - |
| CB01 | Вспомогательная розетка питания 1 |
| CB02 | Вспомогательная розетка питания 2 |
| Реле | |
| K1 | - |
| K2 | Сохранение питания аксессуара/аксессуара 1 |
| K4 | Сохранение питания аксессуара/аксессуара 2 |
| K5 | - |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

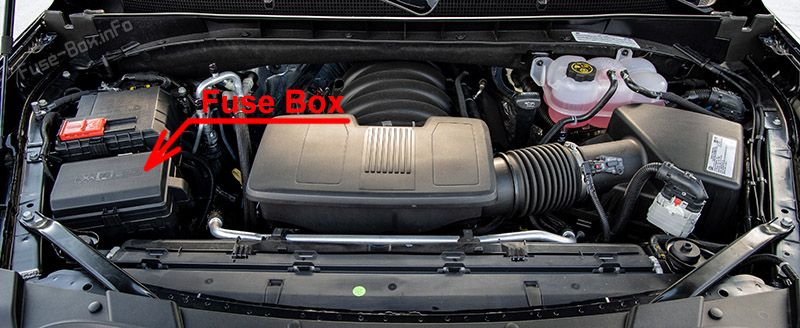

Расположение блока предохранителей
Блок предохранителей в моторном отсеке находится в моторном отсеке со стороны водителя автомобиля. Поднимите крышку, чтобы получить доступ к блоку предохранителей.

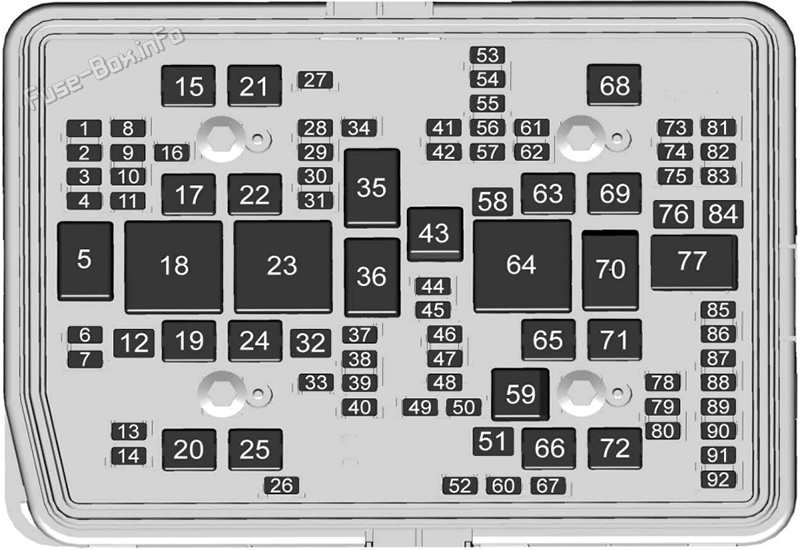

Схема блока предохранителей
| № | Применение |
|---|---|
| 1 | - |
| 2 | - |
| 3 | - |
| 4 | - |
| 6 | Модуль наружного освещения 7 |
| 7 | Модуль наружного освещения 4 |
| 8 | - |
| 9 | Модуль наружного освещения 5 |
| 10 | Модуль наружного освещения 6 |
| 11 | Запасной |
| 12 | - |
| 13 | Шайба передняя |
| 14 | Шайба задняя |
| 15 | Задний электрический центр 2 |
| 16 | Звуковой оповещатель |
| 17 | Запасной |
| 19 | Инвертор постоянного/переменного тока |
| 20 | ИЭКР 2 |
| 21 | - |
| 22 | ИЭКЛ 2 |
| 24 | Электронный модуль управления тормозом |
| 25 | Задний электрический центр 1 |
| 26 | Мойка камеры |
| 27 | Horn |
| 28 | Фара правая |
| 29 | Левая фара |
| 30 | Модуль наружного освещения 3 |
| 31 | Модуль наружного освещения 1 |
| 32 | - |
| 33 | Не радиоуправление |
| 34 | - |
| 37 | Бортовая диагностика (OBD) Кузов |
| 38 | РАЗНОЕ Тело |
| 39 | апфиттер |
| 40 | MISC Приборная панель (IP) |
| 41 | Габаритные огни прицепа |
| 42 | Правый задний фонарь |
| 44 | Буксировка прицепа |
| 45 | Мотор вторичного моста |
| 46 | Модуль управления двигателем (ECM) Зажигание |
| 47 | БД двигатель |
| 48 | - |
| 49 | Телематический модуль управления |
| 50 | Муфта кондиционера |
| 51 | Модуль управления раздаточной коробкой |
| 52 | Передний стеклоочиститель |
| 53 | - |
| 54 | Левые задние фонари |
| 55 | Фонарь заднего хода прицепа |
| 56 | Полуактивная система демпфирования |
| 57 | Запасной |
| 58 | Пусковой двигатель |
| 60 | Активное управление топливом 1 |
| 61 | Автоматическое управление лампой (ALC) Основное |
| 62 | Встроенный модуль управления шасси/ электромагнитный клапан вентиляции адсорбера/ жидкость для выхлопных газов дизельных двигателей |
| 63 | Тормоз прицепа |
| 65 | Вспомогательный электрический центр подкапотного пространства |
| 66 | Левый охлаждающий двигатель вентилятора |
| 67 | Активное управление топливом 2 |
| 68 | Двигатель автоматического управления лампой (ALC) |
| 69 | Шестерня стартера |
| 71 | Прохладный двигатель вентилятора, нижний |
| 72 | Правый двигатель охлаждающего вентилятора/нижний |
| 73 | Левый стоп-сигнал прицепа |
| 74 | Интерфейсный модуль прицепа 2 |
| 75 | Контроллер жидкости выхлопных газов дизельного двигателя |
| 76 | ЭЛЕКТРОННЫЙ РНГ БДС |
| 78 | Модуль управления двигателем |
| 79 | - |
| 80 | Насос охлаждения салона 17 Вт |
| 81 | Правый стоп-сигнал прицепа |
| 82 | Интерфейсный модуль прицепа 1 |
| 83 | Модуль зоны топливного бака |
| 84 | Аккумулятор прицепа |
| 85 | Двигатель |
| 86 | Модуль управления двигателем |
| 87 | Инжектор B Четный |
| 88 | Датчик O2 B |
| 89 | Датчик О2 А |
| 90 | Инжектор А Нечетный |
| 91 | Модуль управления двигателем (ECM) Управление дроссельной заслонкой |
| 92 | Cool Fan Clutch AERO Shutter |
| Реле | |
| 5 | - |
| 18 | Инвертор постоянного/переменного тока |
| 23 | - |
| 35 | Парковая лампа |
| 36 | Запустить/завести |
| 43 | Мотор вторичного моста |
| 59 | Муфта кондиционера |
| 64 | Пусковой двигатель |
| 70 | Шестерня стартера |
| 77 | Силовой агрегат |
Блок предохранителей в заднем отсеке
Блок предохранителей в заднем отсеке

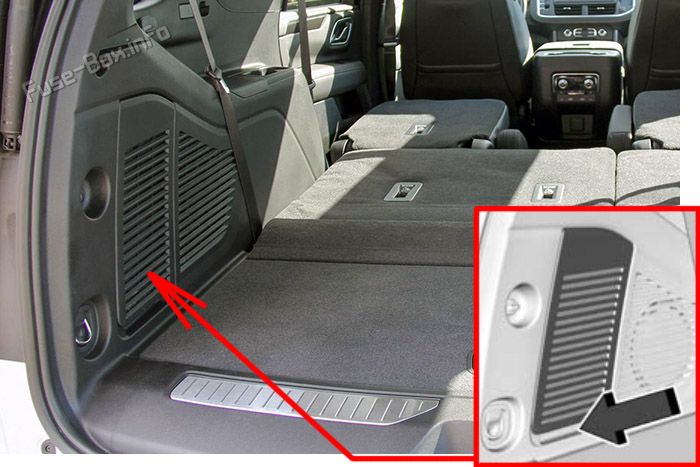

Расположение блока предохранителей
Блок предохранителей в заднем отсеке находится за панелью доступа с левой стороны отсека. Вытащите панель, взявшись за прорезь для пальцев на заднем крае.

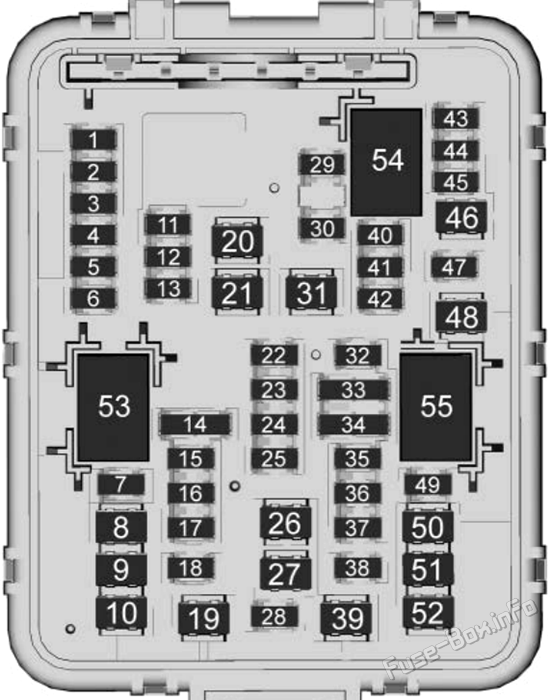

Схема блока предохранителей
| № | Применение |
|---|---|
| F1 | Дистанционный исполнительный механизм |
| F2 | Модуль беспроводной зарядки |
| F3 | Модуль обогрева сидений, ряд 1 (батарея 1) |
| F4 | Драйвер модуля сиденья с памятью (MSM) |
| F5 | - |
| F6 | - |
| F7 | Вспомогательный усилитель 2 |
| F8 | - |
| F9 | Поисковая оптимизация апфиттер 2 |
| F10 | Ремень безопасности пассажира |
| F11 | Сиденья с электроприводом складывания 2 ряда |
| F12 | GBS |
| F13 | - |
| F14 | - |
| F15 | Модуль обогрева сидений, ряд 1 (батарея 2) |
| F16 | Правая защелка |
| F17 | Модуль сиденья с памятью для пассажира |
| F18 | Задний стеклоочиститель |
| F19 | Водитель ремня безопасности двигателя |
| F20 | Задний обогреватель |
| F21 | - |
| F22 | Управление задним дисплеем HVAC |
| F23 | Модуль расчета внешних объектов |
| F24 | Усилитель Вспомогательный 3 |
| F25 | ОБС ДЕТ |
| F26 | Модуль управления задним приводом |
| F27 | Дополнительный усилитель 1 |
| F28 | Модуль обработки видео |
| F29 | - |
| F30 | - |
| F31 | Усилитель |
| F32 | - |
| F33 | Встроенный модуль управления шасси |
| F34 | Модуль обогрева сидений 2-го ряда |
| F35 | HFCR |
| F36 | Модуль наружного освещения |
| F37 | - |
| F38 | Консоль Power Slide |
| F39 | - |
| F40 | - |
| F41 | - |
| F42 | - |
| F43 | Универсальная система помощи при парковке |
| F44 | - |
| F45 | Адаптивное переднее освещение/автоматическая регулировка фар |
| F46 | Двигатель заднего вентилятора HVAC |
| F47 | Левая защелка |
| F48 | Модуль наклона сиденья с электроприводом |
| F49 | Поднимите стекло |
| F50 | Сиденье с электроприводом водителя |
| F51 | Модуль электропривода задней двери |
| F52 | Пассажирское сиденье с электроприводом |
| Реле | |
| K53 | - |
| K54 | - |
| K55 | Поднимите стекло |
