Предохранители и реле GMC Acadia (2024-2026)
Схемы относятся к указанным годам и вариантам GMC Acadia (2024-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Gmc.
В статье рассмотрено третье поколение GMC Acadia, выпускаемое с 2024 года. Для GMC Acadia 2024, 2025 и 2026 годов приведены схемы блоков, их расположение в автомобиле и назначение предохранителей.
Схема предохранителей GMC Acadia 2024-2026
Содержание
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

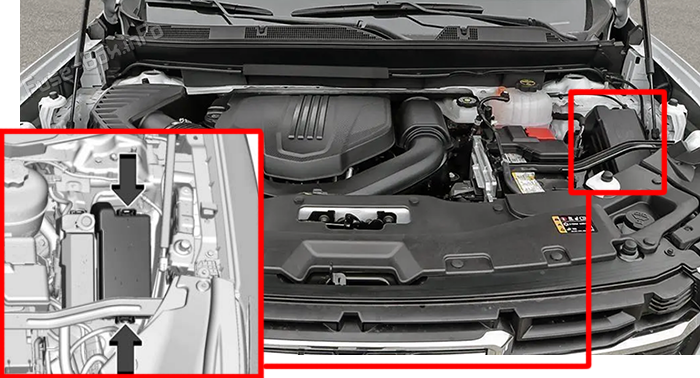

Расположение блока предохранителей
Подкапотный блок предохранителей расположен в моторном отсеке со стороны водителя. Чтобы снять крышку, нажмите на фиксаторы и поднимите её вверх.
Не тяните рычаг блока предохранителей в моторном отсеке: он предназначен только для сервисных работ. Самостоятельное перемещение рычага может привести к неисправности систем автомобиля.

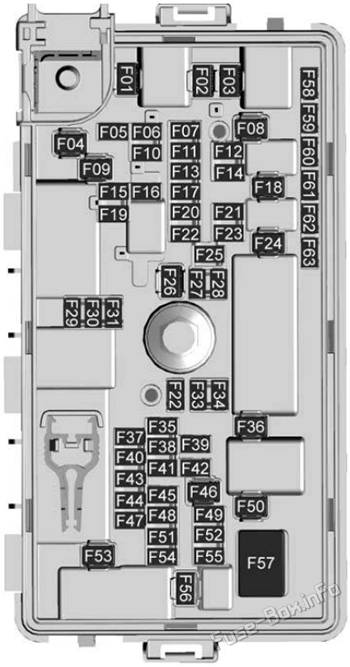

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | SPARE |
| F02 | SPARE |
| F03 | FRT_WIPER - передний стеклоочиститель |
| F04 | SPARE |
| F05 | SPARE |
| F06 | HDLP RT - правая фара |
| F07 | RR_WIPER - задний стеклоочиститель |
| F08 | SPARE |
| F09 | RR DEFOG - обогрев заднего стекла |
| F10 | ELM_4 - модуль наружного освещения 4 |
| F11 | HDLP LT - левая фара |
| F12 | HORN |
| F13 | SPARE |
| F14 | SPARE |
| F15 | SPARE |
| F16 | RR_WPR_CTRL - управление задним стеклоочистителем |
| F17 | RLY COIL GND - масса обмотки реле |
| F18 | DC DC BATT1 - аккумулятор цепи DC/DC 1 |
| F19 | ELM7 - модуль наружного освещения 7 |
| F20 | SPARE |
| F21 | SPARE |
| F22 | ELM_5 - модуль наружного освещения 5 |
| F23 | WIPER_DE_ICE |
| F24 | EBCM1 - электронный блок управления тормозной системой 1 |
| F25 | ELM_3 - модуль наружного освещения 3 |
| F26 | SPARE |
| F27 | TRLR_STP_TRN_LT - левый стоп-сигнал прицепа |
| F28 | TRLR_STP_TRN_RT - правый стоп-сигнал прицепа |
| F29 | WASH |
| F30 | AERO SHUTTER |
| F31 | SPARE |
| F32 | PCM - блок управления силовым агрегатом |
| F33 | SPARE |
| F34 | SPARE |
| F35 | PCM - блок управления силовым агрегатом |
| F36 | STRTR MTR - стартер |
| F37 | AC CLUTCH GAS - муфта компрессора кондиционера бензинового двигателя |
| F38 | SOL CP TURBO BYPASS - электромагнитный клапан перепускной системы турбокомпрессора |
| F39 | COIL ODD |
| F40 | SPARE |
| F41 | SNSR MAF/IAT/H/P SNSR O2H MTR EVAPP |
| F42 | SPARE |
| F43 | SPARE |
| F44 | SPARE |
| F45 | SPARE |
| F46 | SPARE |
| F47 | SPARE |
| F48 | SPARE |
| F49 | SPARE |
| F50 | E-PHASER - электронный фазорегулятор |
| F51 | SPARE |
| F52 | PCM 2 - блок управления силовым агрегатом 2 |
| F53 | SPARE |
| F54 | AIR_PUMP |
| F55 | SPARE |
| F56 | STRTR PINION - приводная шестерня стартера |
| F57 | WATER PUMP |
| F58-F63 | SERVICE FUSE |
Блок предохранителей в салоне
Блок предохранителей в салоне

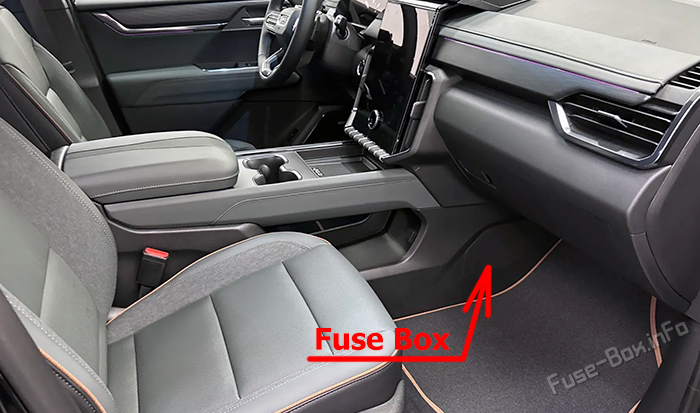

Расположение блока предохранителей
Блок предохранителей панели приборов находится в центральной консоли со стороны переднего пассажира. Чтобы снять крышку, вставьте монету или подходящий плоский инструмент в предусмотренную для этого прорезь.

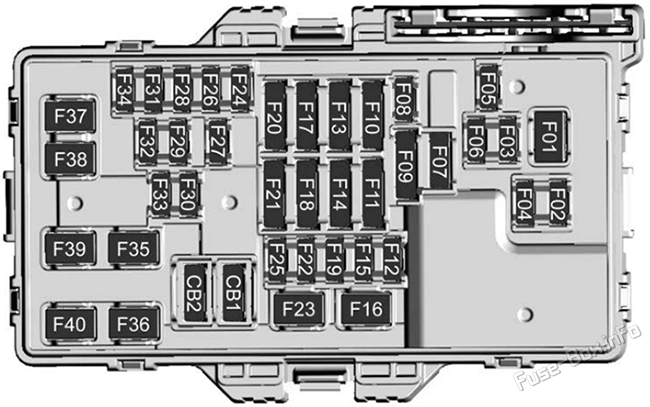

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | BLOWER MOTOR |
| F02 | 2024-2025: ELM 1 - модуль наружного освещения 1 |
| F03 | SCL - блокировка рулевой колонки |
| F04 | 2024-2025: ELM 2 - модуль наружного освещения 2 |
| F05 | BCM2 - блок управления кузовом 2 |
| F06 | OHC - система громкой связи OnStar |
| F07 | STEERING WHEEL CONTROL |
| F08 | TELEMATICS |
| F09 | BCM BATT 1 & ETS SHIFTER - питание блока управления кузовом 1 и селектор ETS |
| F10 | 2024-2025: UGDO - универсальный пульт гаражных ворот 2026: RAIN SNR/UGDO - датчик дождя / универсальный пульт гаражных ворот SPARE |
| F11 | HVAC & TPIM_HUD - система отопления, вентиляции и кондиционирования, инвертор тяговой системы / проекционный дисплей |
| F12 | STEERING COLUMN LOCK |
| F13 | CGM&DLC - центральный шлюзовой модуль и диагностический разъём |
| F14 | EBCM&PCM - электронный блок управления тормозной системой и блок управления силовым агрегатом |
| F15 | AUX DISPLAY |
| F16 | APO_RR_CARGO - дополнительная розетка питания в багажном отделении |
| F17 | SDM_AOS - диагностический модуль системы безопасности / датчик присутствия пассажира, резерв |
| F18 | SEAT FAN CTR/HDLP CO & DR - управление вентиляцией сиденья и фарой со стороны водителя |
| F19 | ELM RC - модуль наружного освещения / управление ходовой частью |
| F20 | VKM - модуль виртуального ключа SPARE |
| F21 | VCU_BATT 1 & 2 - питание 1 и 2 блока виртуальной приборной панели |
| F22 | SDM - модуль диагностики системы безопасности |
| F23 | 2026: APO ROW 1 - дополнительная розетка питания первого ряда |
| F24 | WCM - модуль беспроводной зарядки |
| F25 | HVPO - высоковольтная розетка питания |
| F26 | SPARE |
| F27 | AUX |
| F28 | LRR - радар дальнего действия |
| F29 | SRR - радар ближнего действия |
| F30 | - |
| F31 | BCM3 - блок управления кузовом 3 |
| F32 | HSWM - модуль обогрева рулевого колеса |
| F33 | - |
| F34 | CPM - модуль положения рулевой колонки |
| F35 | AMPLIFIER |
| F36 | DC/DC BATT 2 - аккумулятор цепи DC/DC 2 |
| F37 | BCM4 - блок управления кузовом 4 |
| F38 | AMPLIFIER 2 |
| F39 | ELM 6 - модуль наружного освещения 6 |
| F40 | DCAC - преобразователь постоянного тока в переменный |
| CB01 | - |
| CB02 | APO - дополнительная розетка питания |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

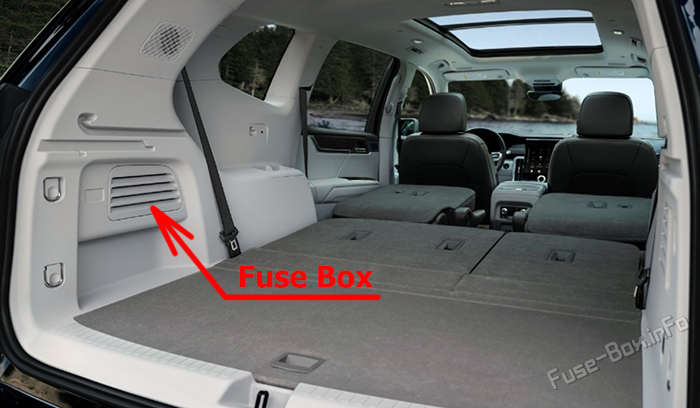

Расположение блока предохранителей
Блок предохранителей в багажном отделении находится со стороны водителя, за панелью отделки. Для доступа аккуратно подденьте панель вдоль верхнего края. Если снять её без повреждений не удаётся, обратитесь к дилеру.

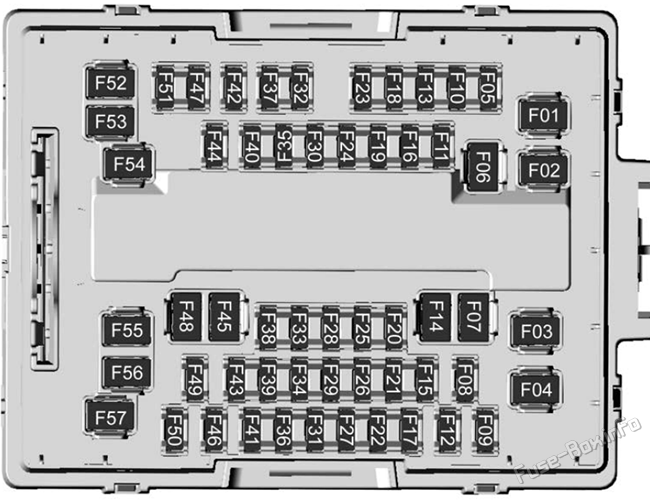

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | RR_BLOW - задний вентилятор |
| F02 | DSP_CODR - панель дверных переключателей |
| F03 | TAILGATE |
| F04 | TRLR_BAT1 - аккумулятор прицепа 1 |
| F05 | ACP 2 - процессор управления AWD 2 |
| F06 | PWR_FOLD_SEAT_L_R - электропривод складывания левого и заднего сиденья |
| F07 | DSP - панель дверных переключателей |
| F08 | SPARE |
| F09 | LAMPS_RT - правые фонари |
| F10 | SPARE |
| F11 | SPARE |
| F12 | 2024-2025: ELM 2 - модуль наружного освещения 2 |
| F13 | LAMPS_LT - левые фонари |
| F14 | SP_DRVR |
| F15 | MSM_DRIVER - модуль памяти сиденья водителя |
| F16 | MTR PFTS_ROW 2_L |
| F17 | FRT |
| F18 | SBP_CO_DRIVER |
| F19 | MTR PFTS_ROW 2_R |
| F20 | SPARE |
| F21 | RFA - модуль дистанционных функций |
| F22 | SPARE |
| F23 | SPARE |
| F24 | SPARE |
| F25 | SPARE |
| F26 | CANISTER |
| F27 | UPA - система помощи при парковке |
| F28 | RDCM - модуль управления правой дверью |
| F29 | SBZA - система контроля слепых зон |
| F30 | TRLR PRK LMP - габаритный фонарь прицепа |
| F31 | FCM - модуль фронтальной камеры |
| F32 | SPARE |
| F33 | ROW 2_BAT1 - питание второго ряда 1 |
| F34 | SPARE |
| F35 | SPARE |
| F36 | ROW 2_BAT 2 - питание второго ряда 2 |
| F37 | SPARE |
| F38 | SPARE |
| F39 | SPARE |
| F40 | TRLR_BACK_UP - фонарь заднего хода прицепа |
| F41 | 2026: ELM 2 - модуль наружного освещения 2 |
| F42 | DSP - панель дверных переключателей |
| F43 | POWER FOLD SEAT SW/ N 3_ROW |
| F44 | OUT_OF_PARK_DISABLE |
| F45 | TRAILER_BRAKE |
| F46 | ACP 3 - процессор управления AWD 3 |
| F47 | FTZM - модуль топливного бака |
| F48 | SP_PASS |
| F49 | SPARE |
| F50 | ELM 1 - модуль наружного освещения 1 |
| F51 | FRT_BAT2 - питание передней части 2 |
| F52 | SPARE |
| F53 | SPARE |
| F54 | ROW 2_FOLD_RH - складывание правого сиденья второго ряда |
| F55 | ROW 3 |
| F56 | SUNROOF |
| F57 | RDCM - модуль управления правой дверью |
