Предохранители и реле GMC Canyon (2023-2026)
Схемы относятся к указанным годам и вариантам GMC Canyon (2023-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Gmc.
В статье рассмотрен GMC Canyon третьего поколения, выпускаемый с 2023 года. Здесь приведены схемы блоков предохранителей GMC Canyon 2023, 2024, 2025 и 2026, сведения о расположении блоков в автомобиле, а также назначение каждого предохранителя и реле.
Схема предохранителей GMC Canyon 2023-2026
Содержание
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

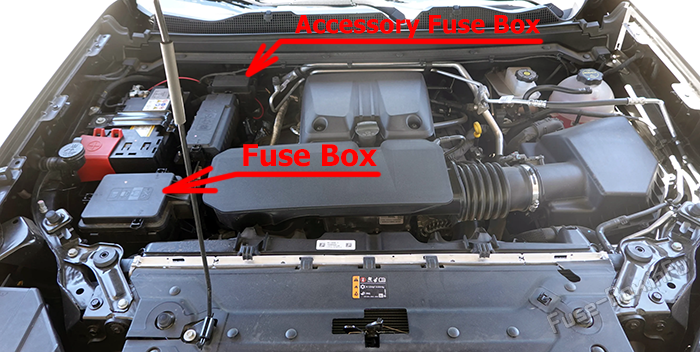

Расположение блока предохранителей
Поднимите крышку, чтобы получить доступ к блоку предохранителей. Съёмник предохранителей находится внутри блока.

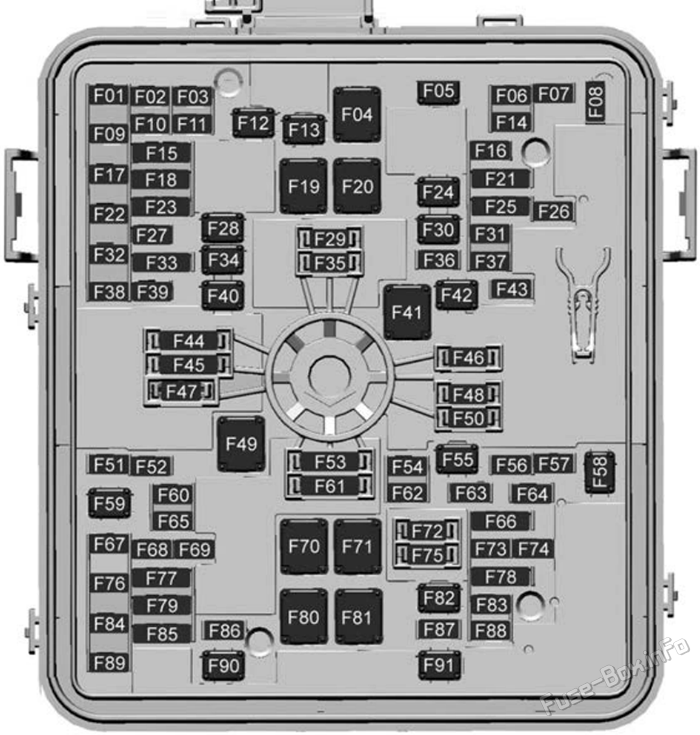

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | ICCM - интеграции шасси управление модуль |
| F02 | FUEL TANK ZONE MDL - модуль зоны топливного бака |
| F03 | - |
| F04 | вентилятор охлаждения 2 |
| F05 | - |
| F06 | - |
| F07 | MTAOP - трансмиссии дополнительный масляного насос электродвигатель |
| F08 | - |
| F09 | - |
| F10 | - |
| F11 | вторичный AXLE MTR - привод переднего моста |
| F12 | - |
| F13 | разъём прицепа |
| F14 | - |
| F15 | SBZA/CVS - предупреждение о боковой зоне/соленоид вентиляции адсорбера |
| F16 | - |
| F17 | - |
| F18 | - |
| F19 | EBCM - электронный модуль управления тормозами |
| F20 | вентилятор охлаждения 1 |
| F21 | - |
| F22 | - |
| F23 | - |
| F24 | вентилятор охлаждения 3 |
| F25 | ENG MISC1 & 2 - широкополосный датчик состава смеси датчик кислорода/продувка адсорбера/ байпас турбокомпрессора/соленоиды впускного и выпускного распредвалов привод клапана охлаждения блока/массовый расход воздуха/влажности/ впускного воздуха температуры воздуха/дроссельной заслонки датчики давления во впускном тракте |
| F26 | A/C CLUTCH - муфта компрессора кондиционера |
| F27 | стояночные огни |
| F28 | TIM 2 - модуль интерфейса прицепа 2 |
| F29 | Запасной |
| F30 | - |
| F31 | силовой агрегат IGN1 - питание силового агрегата зажигание 1 |
| F32 | - |
| F33 | TRLR заднего хода фонари - фонари заднего хода прицепа |
| F34 | TIM 1 - модуль интерфейса прицепа 1 |
| F35 | Запасной |
| F36 | ENGINE управления MDL - модуль управления двигателем |
| F37 | катушки зажигания |
| F38 | TRLR стоп-сигнал фонарь LT - левый стоп-сигнал прицепа |
| F39 | TRLR стоп-сигнал фонарь RT - правый стоп-сигнал прицепа |
| F40 | TCCM - модуль управления раздаточной коробкой |
| F41 | шестерня стартера |
| F42 | стартер |
| F43 | - |
| F44 | Запасной |
| F45 | Запасной |
| F46 | Запасной |
| F47 | Запасной |
| F48 | Запасной |
| F49 | TBPM/TRLR WRG - управление тормозами прицепа модуль/цепи подключения прицепа |
| F50 | Запасной |
| F51 | CHMSL - центральный верхний стоп-сигнал |
| F52 | боковые габаритные огни |
| F53 | Запасной |
| F54 | - |
| F55 | задний WNDW DEFOGGER - обогрев заднего стекла |
| F56 | - |
| F57 | - |
| F58 | передние стеклоочистители |
| F59 | MISC WINDOWS левый - дверь водителя панели переключатель (автоматическое открытие)/ электродвигатель стеклоподъёмника левый передний (автоматическое открытие/закрытие) стекло переключатель левый задний (автоматическое открытие) электродвигатель стеклоподъёмника левый задний (автоматическое открытие/закрытие) |
| F60 | - |
| F61 | Запасной |
| F62 | усилитель |
| F63 | - |
| F64 | - |
| F65 | ELM 4 - модуль наружного освещения 4 - правый передний стояночный фонарь/ дневной ходовой огонь/ левый стоп-сигнал/указатель поворота прицепа фонарь/левый задний стояночный фонарь/правый дальний свет |
| F66 | низкий BEAMS - левый ближний свет/правый ближний свет |
| F67 | - |
| F68 | HTD ST MDL1 - модуль обогрева сиденья 1 |
| F69 | U/B омывателя камерыER - омыватель камеры под днищем |
| F70 | - |
| F71 | DC/AC инвертора - инвертор постоянного тока в переменный |
| F72 | Запасной |
| F73 | аэродинамическая заслонка |
| F74 | ELM 6 - модуль наружного освещения 6 - левый ближний свет/правый задний стоп-сигнал/указатель поворота фонарь |
| F75 | Запасной |
| F76 | HTD ST MDL2 - модуль обогрева сиденья 2 |
| F77 | - |
| F78 | - |
| F79 | - |
| F80 | - |
| F81 | - |
| F82 | - |
| F83 | светодиодный фонарь грузового отсека |
| F84 | ELM 7 - модуль наружного освещения 7 - левый передний стояночный фонарь/ дневной ходовой огонь/ левый передний указатель поворота фонарь/ центральный верхний стоп-сигнал/правый задний стояночный фонарь/фонари заднего хода |
| F85 | - |
| F86 | звуковой сигнал |
| F87 | насос омывателя ветрового стекла |
| F88 | - |
| F89 | - |
| F90 | MISC WINDOWS правый - дверь пассажира панели переключатель (автоматическое открытие) электродвигатель стеклоподъёмника правый передний (автоматическое открытие/закрытие) стекло переключатель правый задний (автоматическое открытие) электродвигатель стеклоподъёмника правый задний (автоматическое открытие/закрытие) |
| F91 | - |

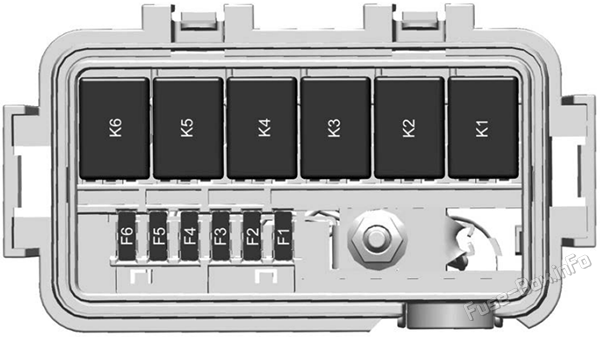

Дополнительный блок предохранителей
| № | Назначение |
|---|---|
| F01 | AUX - центральной консоли дополнительный переключатель 6 |
| F02 | AUX 1 - дополнительный переключатель 1 |
| F03 | AUX 2 - дополнительный переключатель 2 |
| F04 | AUX 3 - дополнительный переключатель 3 |
| F05 | - |
| F06 | - |
| Реле | |
| K01 | AUX - центральной консоли дополнительный переключатель 6 |
| K02 | AUX 1 - дополнительный переключатель 1 |
| K03 | AUX 2 - дополнительный переключатель 2 |
| K04 | AUX 3 - дополнительный переключатель 3 |
| K05 | - |
| K06 | - |
Блок предохранителей в салоне
Блок предохранителей в салоне

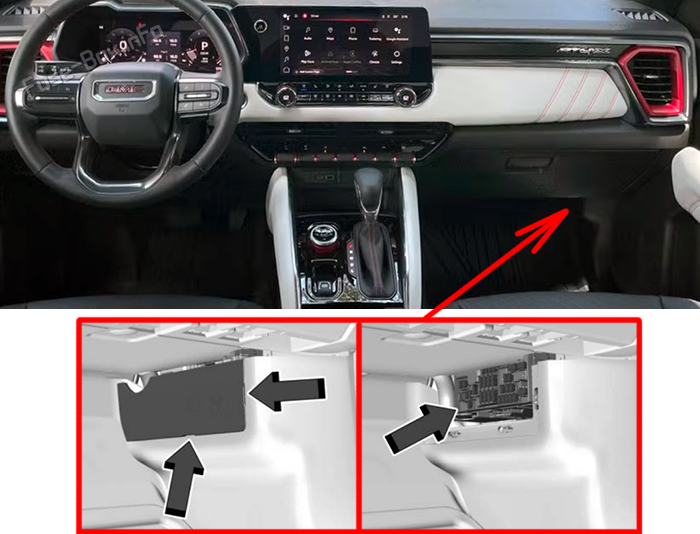

Расположение блока предохранителей
Блок предохранителей приборной панели находится за боковой панелью отделки. Освободите боковые фиксаторы, затем потяните крышку на себя, чтобы открыть доступ к блоку. Для снятия крышки блока нажмите боковые защёлки.

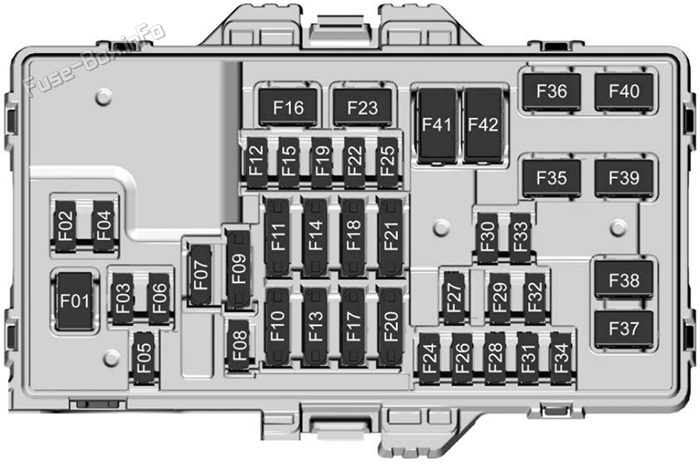

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | передний климатической установки вентилятора - передний климатической установки модуль |
| F02 | ELM 1 - модуль наружного освещения 1 |
| F03 | TRANS CNTRL модуль - модуль управления трансмиссией |
| F04 | ELM 2 - модуль наружного освещения 2 |
| F05 | водителя сиденья MISC - водительский памяти сиденье модуль / сиденье положения переключатель |
| F06 | BODY CNTRL модуль 1 - модуль управления кузовом 1 |
| F07 | STR/WHL/CNTRLS - рулевое колесоs управлениеs |
| F08 | - |
| F09 | - |
| F10 | MISCELLANEOUS 1 - электрического стояночного тормоза переключатель/ автоматический контроля присутствия пассажира дисплей |
| F11 | AUX JACK/TPC - дополнительный аудиосистема/видеовход/ телематической управление платформы (ONSTAR) |
| F12 | - |
| F13 | CGM & SDM/AOS - центральный шлюзовой модуль/контроля и диагностики модуль/ автоматический контроля присутствия пассажира модуль |
| F14 | MISCELLANEOUS 2 - модуль управления трансмиссией/Transfer Case управление/электронный модуль управления тормозами/lntegrated Chassis управление модуль/ модуль интерфейса прицепа |
| F15 | MISCELLANEOUS 3 - модуль наружного освещения/ DC-AC инвертора модуль/ вентилируемый модуль |
| F16 | - |
| F17 | WCM/линии передачи данных CONN - беспроводной зарядки модуль/ линии передачи данных разъём |
| F18 | MISCELLANEOUS 4 - E-стоп-сигнал/водительский режима переключатель/светоотражающий освещение дополнительный дисплей/контроля и диагностики модуль/ внутреннее задний зеркало/ датчик влажности |
| F19 | ENGINE CNTRL модуль - модуль управления двигателем / коленчатый вал (ECM) |
| F20 | 2023-2025: RFA/RPA - антенна дистанционных функций/система помощи при парковке / AMP - усилитель 2026: RFA - приёмник дистанционных функций модуль / RPA - система помощи при парковке модуль |
| F21 | 2023-2025: MISC1 DISPLAYS/VPM - обработки видео модуль/ дисплей 2026: MISC 1 DISPLAYS - проекционный дисплей (HUD)/климатической установки дисплей/приборной панели дисплей (IPD)/виртуальной панели приборов дисплей (VCD) / VPM - обработки видео модуль |
| F22 | люка - люка |
| F23 | - |
| F24 | TRLR BRK CNTRL SW - прицеп тормозной управление переключатель |
| F25 | AUX USB FLOOR CNSL - дополнительная USB-розетка питания |
| F26 | BODY CNTRL модуль 2 - модуль управления кузовом 2 |
| F27 | двери панели SW LF - дверь водителя переключатель панели и электрический стеклоподъёмник стеклоподъёмник (Express Up/ Down) / пассажирский электрический стеклоподъёмник стеклоподъёмник (автоматическое открытие/закрытие) |
| F28 | BODY CNTRL модуль 3 - модуль управления кузовом 3 |
| F29 | ELM 3 - модуль наружного освещения 3 |
| F30 | передний CAMERA - модуль передней камеры |
| F31 | VCU MDL/ЗАПАСНОЙ - блока виртуальной панели приборов модуль |
| F32 | HTD STR WHL - модуль обогрева рулевого колеса |
| F33 | ELM 5 - модуль наружного освещения 5 |
| F34 | BODY CNTRL модуль 4 - модуль управления кузовом 4 |
| F35 | DC/DC преобразователя 2 |
| F36 | DC/DC преобразователя 1 |
| F37 | FRT SEATS LMBR SWS - сиденье поясничной опоры переключатель |
| F38 | - |
| F39 | водителя питания сиденья - электропривод сиденья водителя переключатель / памяти сиденье модуль |
| F40 | пассажира питания сиденья - электропривод сиденья Co-водительский |
| F41 | APO CONSOLE - дополнительный DC питание розетка ряд 1 |
| F42 | - |
