Предохранители и реле GMC Hummer EV (2022-2026)
Схемы относятся к указанным годам и вариантам GMC Hummer EV (2022-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Gmc.
С 2021 года выпускается полноразмерный электрический пикап GMC Hummer EV. В статье приведены схемы блоков предохранителей GMC Hummer EV 2021, 2022, 2023, 2024, 2025 и 2026, сведения о расположении блоков в автомобиле и назначении каждого предохранителя.
Схема предохранителей GMC Hummer EV
Содержание
Блоки предохранителей в салоне
Блоки предохранителей в салоне
Левый блок в приборной панели

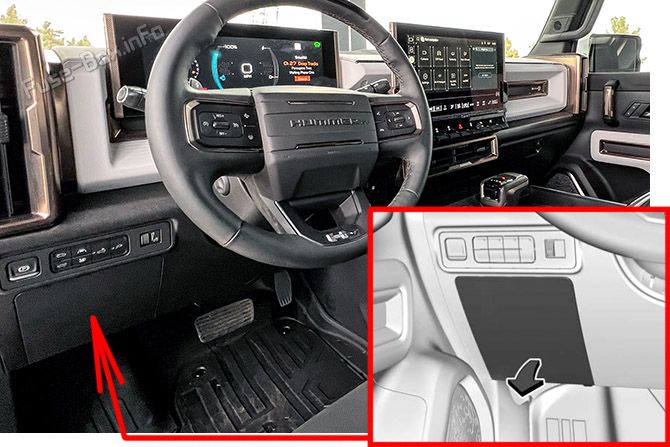

Расположение блока предохранителей
Блок предохранителей расположен с водительской стороны приборной панели, между рулевым колесом и дверью. Чтобы получить доступ к предохранителям, начните с нижнего края панели и освободите фиксаторы. Затем выведите верхние выступы из пазов приборной панели и снимите панель.

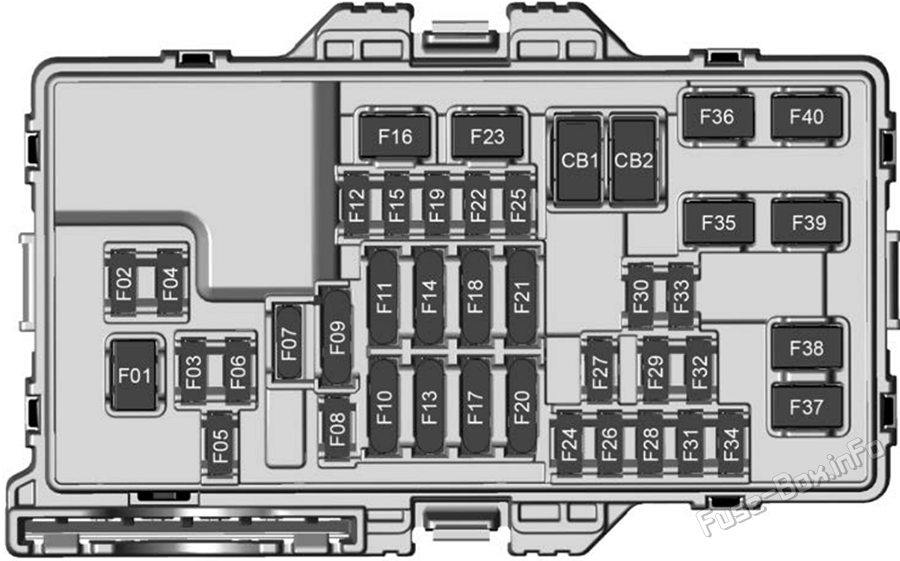

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | электропривод сиденья водителя |
| F02 | контроля и диагностики модуль/ автоматический контроля присутствия пассажира |
| F03 | виртуальной Key система/ прицеп буксировки питание модуль/ радара ближнего действия |
| F04 | модуль управления кузовом 1 |
| F05 | модуль наружного освещения 5 |
| F06 | Minor двери багажного отсека |
| F07 | Запасной |
| F08 | телематической управление платформы |
| F09 | поясничной опоры |
| F10 | беспроводной зарядки модуль / дисплей |
| F11 | 2nd ряд обогрев сиденье / 2nd ряд обогрев сиденье 2 |
| F12 | Out of стояночный |
| F13 | Video Process модуль / внешнего расчёта объектов модуль |
| F14 | Запасной |
| F15 | Запасной |
| F16 | крышки грузового отсека |
| F17 | 2022-2025: автомобиля Extension управление модуль 2026: автомобиля Extension управление модуль / On-Board зарядка модуль 2 |
| F18 | Запасной |
| F19 | Запасной |
| F20 | памяти сиденье модуль водительский |
| F21 | Designated сиденьеing положения / модуль обогрева сиденья ряд 1 |
| F22 | Запасной |
| F23 | двери багажного отсека электродвигатель |
| F24 | модуль тягового инвертора 1 |
| F25 | Запасной |
| F26 | модуль тягового инвертора 2 |
| F27 | модуль обогрева сиденья ряд 1 |
| F28 | модуль наружного освещения 7 |
| F29 | обнаружения препятствий |
| F30 | Major двери багажного отсека электродвигатель массы |
| F31 | модуль наружного освещения 2 |
| F32 | привода дистанционных функций |
| F33 | электродвигатель (ENDGATE MTR 2) |
| F34 | модуль тягового инвертора 3 |
| F35 | усилитель |
| F36 | пассажирский электропривод сиденья |
| F37 | Запасной |
| F38 | Запасной |
| F39 | правый стороны электрический стеклоподъёмник |
| F40 | левый стороны электрический стеклоподъёмник |
| CB01 | Запасной |
| CB02 | Запасной |
Правый блок в приборной панели

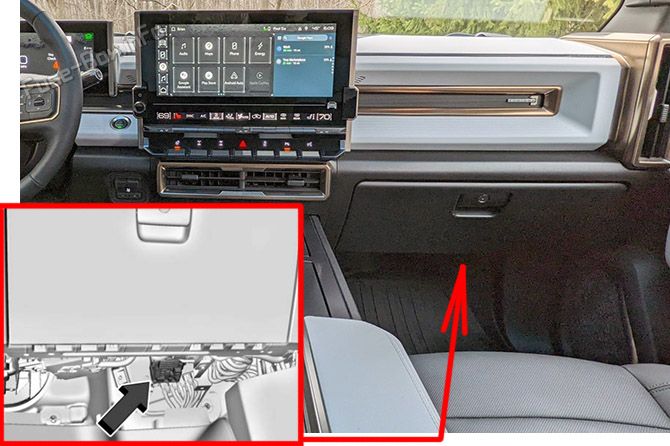

Расположение блока предохранителей
Блок предохранителей приборной панели находится за перчаточным ящиком. Для доступа снимите шумоизоляционную панель под перчаточным ящиком: извлеките четыре пистона, которыми она закреплена.
Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | электродвигатель переднего вентилятора |
| F02 | Steering Column регулировки модуль |
| F03 | электронного выбора диапазона трансмиссии система / блокировка рулевой колонки |
| F04 | Запасной |
| F05 | модуль управления кузовом 2 |
| F06 | модуль управления кузовом 4 |
| F07 | CLOCK SPRING |
| F08 | управление тормозами прицепа переключатель / электрический стояночный тормоз |
| F09 | Запасной |
| F10 | дисплеи / ночного видения модуль |
| F11 | высокоточного позиционирования модуль / центральный шлюзовой модуль |
| F12 | блокировка рулевой колонки |
| F13 | модуль тягового инвертора 3 / линии передачи данных соединение |
| F14 | кузов электрический / модуль интерфейса прицепа |
| F15 | водительский INFO |
| F16 | Запасной |
| F17 | модуль тягового инвертора 1 / модуль тягового инвертора 2 |
| F18 | кузов / приборной панели 2 |
| F19 | модуль интеграции автомобиля / модуль тягового инвертора |
| F20 | Запасной |
| F21 | Запасной |
| F22 | Запасной |
| F23 | eTrunk дополнительная розетка питания |
| F24 | Rain датчик / модуль передней камеры |
| F25 | дополнительный USB |
| F26 | Exterior освещениеning модуль 6 |
| F27 | центральной консоли модуль / дополнительный Jack |
| F28 | Запасной |
| F29 | водительский Monitoring система |
| F30 | Запасной |
| F31 | модуль управления кузовом 3 |
| F32 | модуль обогрева рулевого колеса |
| F33 | Запасной |
| F34 | Запасной |
| F35 | модуль-питания двери багажного отсека (Swing-gate) |
| F36 | задний климатической установки вентилятора электродвигатель |
| F37 | Запасной |
| F38 | Запасной |
| F39 | SWING GATE MDL 2 |
| F40 | Запасной |
| CB01 | дополнительная розетка питания центральная консоль |
| CB02 | Запасной |
Блок предохранителей под капотом
Блок предохранителей под капотом

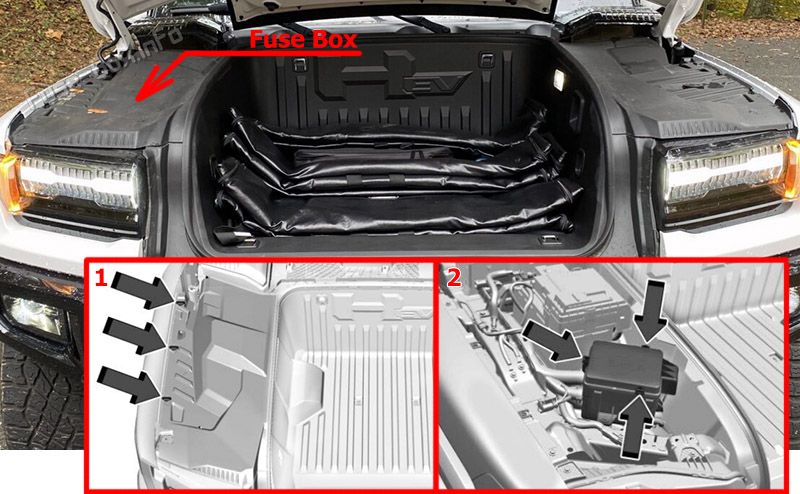

Расположение блока предохранителей
Блок предохранителей под капотом закрыт крышкой и боковыми защитными панелями.
- Поверните каждый из трёх болтов на левой боковой крышке на три четверти оборота.
- Нажмите фиксаторы сбоку и сзади, затем поднимите крышку, чтобы получить доступ к блоку предохранителей.

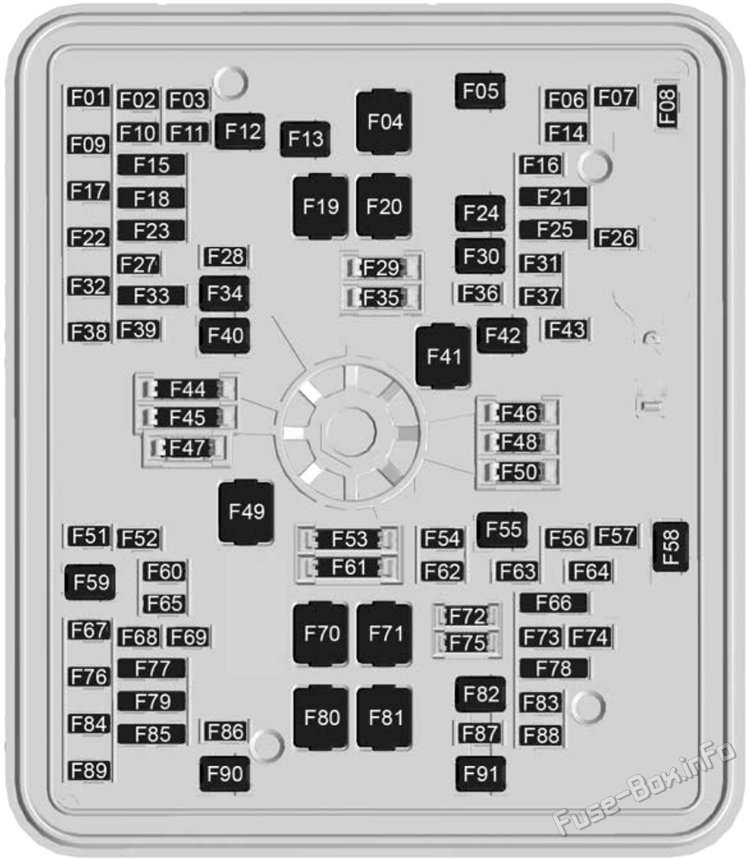

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | интеграции шасси управление модуль |
| F02 | 2022: Запасной 2023-2026: основной охлаждающей жидкости клапан/ вторичный охлаждающей жидкости клапан |
| F03 | Запасной |
| F04 | Запасной |
| F05 | Запасной |
| F06 | кондиционирования воздуха электрический компрессор/ охлаждающей жидкости клапан |
| F07 | накопителя энергии система охлаждающей жидкости насос |
| F08 | Запасной |
| F09 | питание электроники охлаждающей жидкости насос |
| F10 | Запасной |
| F11 | Запасной |
| F12 | задний стекла открытия |
| F13 | тормоз прицепа разъём |
| F14 | Запасной |
| F15 | двери зарядного порта фонарь / автоматический уровня управление основной |
| F16 | Запасной |
| F17 | модуль наружного освещения 1 |
| F18 | задний фонарь левый / Suspension управление модуль |
| F19 | приборной панели предохранитель Block левый 2 |
| F20 | Запасной |
| F21 | Запасной |
| F22 | Condensing Heating Flow клапан электродвигатель |
| F23 | задний фонарь правый / автомобиля Integrated управление модуль |
| F24 | Запасной |
| F25 | Запасной |
| F26 | Запасной |
| F27 | 2022: основной охлаждающей жидкости клапан/ вторичный охлаждающей жидкости клапан 2023-2026: стояночный фонарь |
| F28 | 2022: стояночный фонарь 2023-2026: Запасной |
| F29 | Запасной |
| F30 | Trans масляного насос 1 |
| F31 | Запасной |
| F32 | Trans масляного насос 2 |
| F33 | заднего хода фонарь |
| F34 | модуль интерфейса прицепа основной |
| F35 | Запасной |
| F36 | модуль тягового инвертора 1 |
| F37 | Запасной |
| F38 | прицепа стоп-сигнал/ указатель поворота фонарь левый |
| F39 | прицепа стоп-сигнал/ указатель поворота фонарь правый |
| F40 | выравнивания кузова модуль |
| F41 | Запасной |
| F42 | задний стекла закрытия |
| F43 | Запасной |
| F44 | Запасной |
| F45 | Запасной |
| F46 | Запасной |
| F47 | Запасной |
| F48 | Запасной |
| F49 | тормоз прицепа питание модуль |
| F50 | Запасной |
| F51 | Second ряд складывания правый |
| F52 | Запасной |
| F53 | Запасной |
| F54 | питание передний закрытия модуль |
| F55 | обогрев задний |
| F56 | Запасной |
| F57 | Запасной |
| F58 | передний стеклоочиститель |
| F59 | модуль интерфейса прицепа 2 |
| F60 | Запасной |
| F61 | Запасной |
| F62 | модуль наружного освещения 3 |
| F63 | Запасной |
| F64 | Запасной |
| F65 | модуль наружного освещения 4 |
| F66 | дополнительный стояночный фонарь |
| F67 | Запасной |
| F68 | фара левый/ дополнительный стояночный фонарь левый |
| F69 | Underbody Camera |
| F70 | электронный модуль управления тормозами 1 |
| F71 | DC/AC инвертора |
| F72 | Запасной |
| F73 | Запасной |
| F74 | Запасной |
| F75 | Запасной |
| F76 | фара правый/дополнительный стояночныйфонарь правый |
| F77 | Запасной |
| F78 | Second ряд складывания левый |
| F79 | передний радар |
| F80 | приборной панели предохранитель Block правый 2 |
| F81 | приборной панели предохранитель Block левый 1 |
| F82 | Запасной |
| F83 | Запасной |
| F84 | Запасной |
| F85 | высокий напряжение сервисного разъединителя |
| F86 | звуковой сигнал |
| F87 | омыватель ветрового стекла |
| F88 | задний омыватель |
| F89 | омывателя камеры электродвигатель |
| F90 | пассажирский электродвигательized сиденье ремня |
| F91 | водительский электродвигательized сиденье ремня |
