Предохранители и реле GMC Safari 1996-2005
Схемы относятся к указанным годам и вариантам GMC Safari 1996-2005. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Gmc.

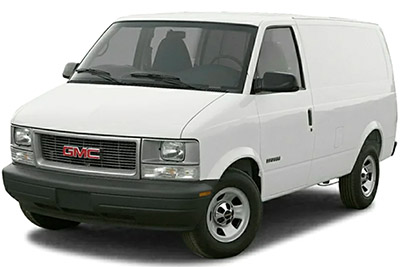

В статье рассмотрен GMC Safari второго поколения, выпускавшийся с 1996 по 2005 год. Здесь приведены схемы блоков предохранителей GMC Safari 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005, сведения о расположении блоков в автомобиле, а также назначение каждого предохранителя и реле.
Схема предохранителей GMC Safari 1996-2005
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

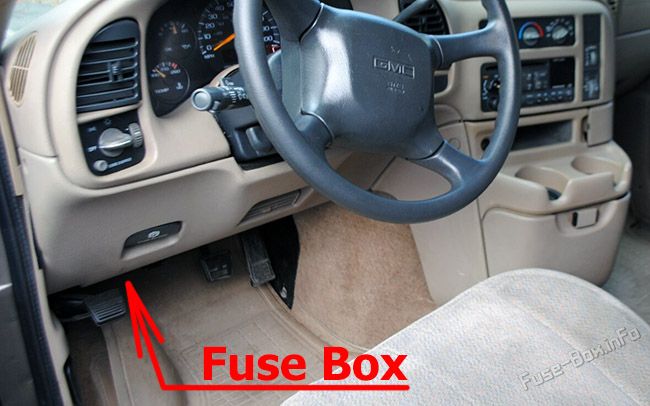

Расположение блока предохранителей
Блок предохранителей расположен в нижней части приборной панели со стороны водителя.

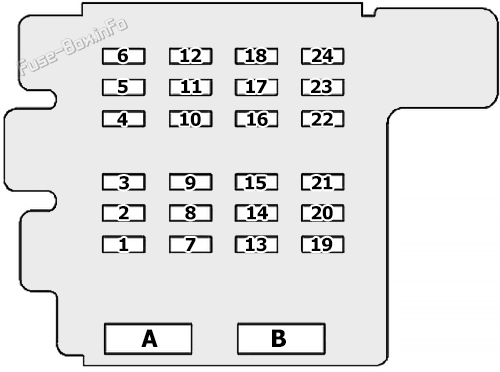

Схема блока предохранителей
| № | Назначение |
|---|---|
| 1 | Стоп-сигналы, указатели поворота и аварийная сигнализация; центральный верхний стоп-сигнал; антиблокировочная тормозная система; модуль звукового предупреждения (1996-1999) |
| 2 | 1996-1998: предохранитель отсутствует — установлен резистор; 1999: обогрев зеркал (не используется); 2000-2005: питание радиосистемы, органы управления аудиосистемой для задних сидений |
| 3 | Лампы освещения салона, наружные зеркала с электроприводом (1996-1999), лампа перчаточного ящика, потолочные лампы для чтения, подсветка косметических зеркал |
| 4 | 1996-1999: реле DRL, модуль DRL, звуковое предупреждение о включённых фарах, система бесключевого доступа, комбинация приборов, потолочная консоль, модуль освещения салона; 2000-2005: реле дневных ходовых огней, комбинация приборов |
| 5 | 1999-2005: обогрев заднего стекла |
| 6 | 1996-1999: модуль круиз-контроля, переключатель круиз-контроля, электрохромное зеркало (1999); 2000-2005: модуль круиз-контроля, модуль управления кузовом, комбинация приборов, переключатель круиз-контроля, электрохромное зеркало |
| 7 | Розетки питания, DLC, усилитель сабвуфера |
| 8 | 1999: реле разрешения запуска; 2000-2005: предохранитель цепи запуска, переключатель парковки/нейтрали, реле разрешения запуска |
| 9 | Подсветка номерного знака, задние габаритные и стояночные огни, подсветка пепельницы и приборной панели, габаритные огни прицепа, передние и задние боковые габаритные огни, подсветка дверных и световых переключателей, подсветка управления аудиосистемой задних сидений, модуль управления кузовом (2000-2005) |
| 10 | Система подушек безопасности |
| 11 | 1996-1999: электродвигатель стеклоочистителя, насос омывателя, обмотка реле дополнительного оборудования (1999) |
| 12 | Электродвигатель вентилятора, обмотка реле заднего кондиционера, электродвигатель заслонки регулировки температуры, реле вентилятора HI, обмотка таймера обогрева стекла |
| 13 | Прикуриватель, переключатели дверных замков, модуль открывания двустворчатой задней двери |
| 14 | Подсветка комбинации приборов, блока климат-контроля, модуля звукового предупреждения, радиосистемы, переключателей заднего отопителя и заднего стеклоочистителя/омывателя, выключателя задней двери, пульта кассетной системы, потолочной консоли и модуля управления кузовом |
| 15 | 1996-1999: лампы DRL; 2000-2005: модуль управления кузовом, реле фар |
| 16 | Передние и задние указатели поворота, указатели поворота прицепа, фонари заднего хода, соленоид блокировки переключения передач при нажатии педали тормоза |
| 17 | 1996-1999: радиосистема ATC (резервное питание), радиосистема серии 2000 (основное питание), органы управления аудиосистемой задних сидений; 2000-2005: передние стеклоочистители, насос переднего омывателя |
| 18 | VCM- 3, VCM- тормоз (тормозная цепь), сигнал шагового привода круиз-контроля, модуль ATC |
| 19 | Радиосистема в приборной панели: ATC — основное питание, радиосистема серии 2000 — резервное питание |
| 20 | PRNDL/одометр, соленоиды переключения A и B, соленоид переключения 3-2 на пониженную передачу, комбинация приборов (2000-2005), модуль VCM (2000-2005) |
| 21 | 1999: охранная система; 2000-2005: наружные зеркала с электроприводом |
| 22 | Не используется |
| 23 | Задний стеклоочиститель, насос заднего омывателя |
| 24 | Не используется |
| A | 1996-1999: реле электропривода дверных замков, электропривод сиденья с шестью регулировками, приёмник дистанционного управления замками, модуль двустворчатой задней двери и привод её замка (автоматический выключатель); 2000-2005: реле электропривода дверных замков, электроприводы сидений с шестью регулировками (автоматический выключатель) |
| B | Электрические стеклоподъёмники (автоматический выключатель) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

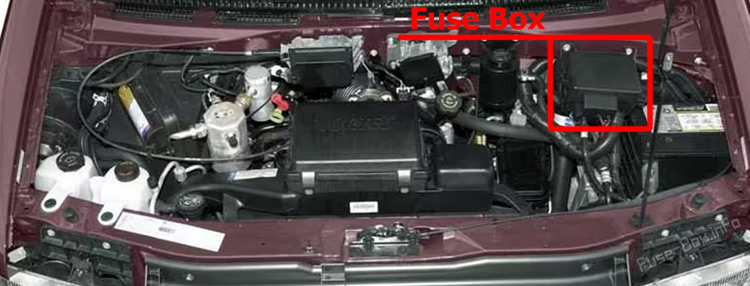

Расположение блока предохранителей
Блок предохранителей находится в задней части моторного отсека со стороны водителя. Поднимите капот и откройте крышку блока.

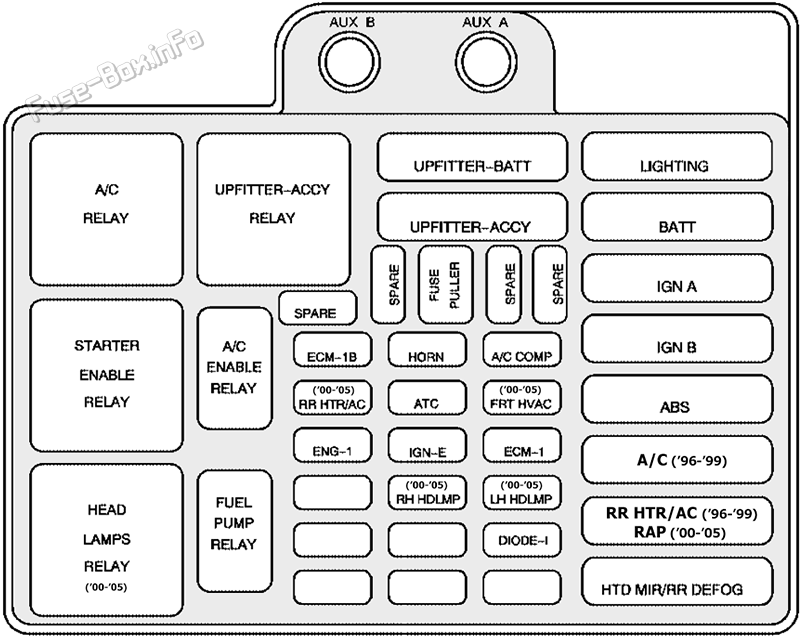

Схема блока предохранителей
| Обозначение | Назначение |
|---|---|
| UPFITTER - BATT | Силовая шпилька аккумулятора для дополнительного оборудования, жгут проводов прицепа |
| UPFITTER - ACCY | Реле дополнительного оборудования |
| ЗАПАСНОЙ | Запасные предохранители |
| ECM-1B | Реле и электродвигатель топливного насоса, VCM, датчик-выключатель давления масла |
| HORN | Реле звукового сигнала и звуковой сигнал |
| A/C COMP | Реле включения кондиционера и компрессор |
| RR HTR/AC | Задний отопитель и кондиционер |
| ATC | Активная раздаточная коробка (исполнение L) |
| FRT климатической установки | 2000-2005: передний отопитель и кондиционер |
| ENG-I | 1996-1999: датчики кислорода, датчик положения распределительного вала, датчик массового расхода воздуха, соленоид продувки адсорбера, соленоид линейного клапана EGR, VCM EGR HI; 2000-2005: датчики кислорода, датчик положения распределительного вала, датчик массового расхода воздуха, вентиляционный соленоид адсорбера |
| IGN-E | Обмотка реле включения кондиционера |
| ECM-I | Топливные форсунки 1-6, датчик положения коленчатого вала, VCM, модуль управления катушкой (EST), катушка зажигания |
| RH HDLMP | 2000-2005: правая фара |
| LH HDLMP | 2000-2005: левая фара |
| DIODE-1 | Система кондиционирования |
| освещения | 1996-1999: предохранитель стояночных огней, предохранитель DRL, выключатель фар и регулятор подсветки панели; 2000-2005: предохранитель освещения салона, предохранитель электропривода зеркал, предохранитель питания модуля управления кузовом |
| BATT / BATT I/P | 1996-1998: предохранители блока, автоматический выключатель электропривода сиденья CB, предохранитель стоп-сигналов и аварийной сигнализации, предохранитель дополнительного питания, предохранитель прикуривателя, радиосистема, предохранитель аккумулятора; 1999: предохранитель рулевого управления/охранной системы, предохранитель освещения салона, ACSY CB, предохранитель стоп-сигналов и аварийной сигнализации, предохранитель дополнительного питания, предохранитель прикуривателя, предохранитель питания радиосистемы; 2000-2005: автоматический выключатель дополнительного оборудования, предохранитель стоп-сигналов и аварийной сигнализации, предохранитель дополнительного питания, предохранитель прикуривателя, предохранитель питания радиосистемы |
| IGN A | Реле стартера, выключатель зажигания |
| IGN B | Выключатель зажигания |
| ABS | Электронный модуль управления тормозной системой |
| RAP | 2000-2005: питание радиосистемы и электрических стеклоподъёмников |
| HTD MIR/ RR обогрев | Обогрев заднего стекла, блок управления климатом |
| A/C | 1996-1999: резистор электродвигателя вентилятора, реле вентилятора |
| Реле | |
| A/C | Задний отопитель и кондиционер |
| UPFITTER - ACCY | Цепь дополнительного оборудования |
| STARTER ENABLE | Запуск |
| A/C ENABLE | Кондиционирование воздуха |
| HEAD фонари | Фары |
| FUEL насос | Топливный насос |
| Питание | |
| AUX B | Питание дополнительного оборудования от аккумулятора |
| AUX A | Питание дополнительного оборудования |
