Предохранители и реле GMC Sierra EV (2024-2026)
Схемы относятся к указанным годам и вариантам GMC Sierra EV (2024-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Gmc.
В статье приведены схемы блоков предохранителей GMC Sierra EV 2024, 2025 и 2026, сведения о расположении блоков в автомобиле, а также назначение каждого предохранителя и реле.
Схема предохранителей GMC Sierra EV
Содержание
Блок предохранителей под капотом
Блок предохранителей под капотом

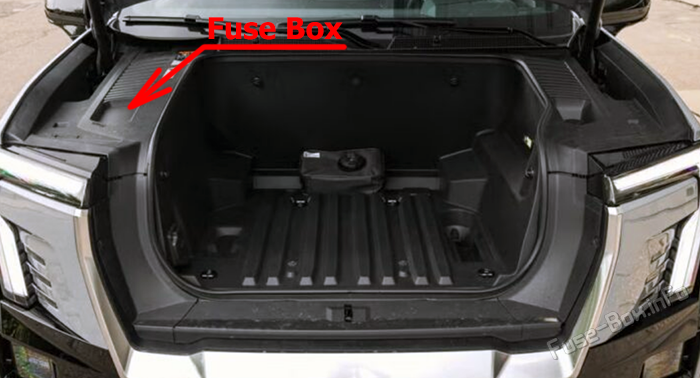

Расположение блока предохранителей
Блок предохранителей находится под капотом со стороны пассажира. Нажмите боковые фиксаторы и поднимите крышку, чтобы получить доступ к блоку.

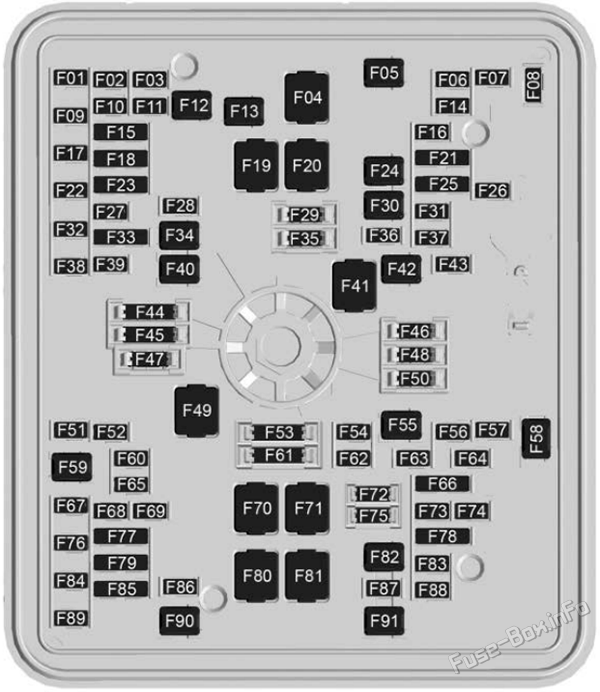

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | - |
| F02 | - |
| F03 | - |
| F04 | - |
| F05 | - |
| F06 | ACEC - кондиционирования воздуха электрический компрессор |
| F07 | ESSCP - накопителя энергии система охлаждающей жидкости насос |
| F08 | - |
| F09 | PECP - питание электрический охлаждения насос |
| F10 | - |
| F11 | - |
| F12 | - |
| F13 | TRLR_HD - прицеп фар |
| F14 | - |
| F15 | VLM - выравнивания кузова модуль Запасной |
| F16 | - |
| F17 | ELM 1 - наружного освещения модульl |
| F18 | SADS - полуактивного демпфирования система задний LMP_LT - левый задний освещение |
| F19 | IECL2 - левый внутреннего электрическийal центрального 2 |
| F20 | - |
| F21 | - |
| F22 | IRM_ACM - интегрированного контура хладагента модуль и кондиционирования воздуха модуль |
| F23 | задний LMP RT - правый задний освещение VICMS - интеграции автомобиля управление модуль |
| F24 | - |
| F25 | - |
| F26 | - |
| F27 | PKLPS TRLR - прицеп стояночный освещение |
| F28 | - |
| F29 | Запасной |
| F30 | насос_ONE |
| F31 | - |
| F32 | - |
| F33 | TRLR REV LMPS - заднего хода прицеп освещение Запасной |
| F34 | TIM1 - модуль интерфейса прицепа 1 |
| F35 | Запасной |
| F36 | TPIM1_BAT2 |
| F37 | - |
| F38 | TRLR_STP_TRN_LT - прицеп стоп-сигнал (левый) |
| F39 | TRLR_STP_TRN_RT - прицеп стоп-сигнал (правый) |
| F40 | VLM_M |
| F41 | - |
| F42 | - |
| F43 | - |
| F44 | Запасной |
| F45 | Запасной |
| F46 | Запасной |
| F47 | Запасной |
| F48 | Запасной |
| F49 | TBPM - тормоз прицепа питание модуль |
| F50 | Запасной |
| F51 | MIDGATE электродвигатель правый |
| F52 | - |
| F53 | Запасной |
| F54 | PFCM |
| F55 | задний обогрев |
| F56 | - |
| F57 | MINOR ENDGATE высокий |
| F58 | FRNT стеклоочиститель |
| F59 | TIM2 |
| F60 | PKLPS_ID |
| F61 | Запасной |
| F62 | ELM 3 |
| F63 | стекла тормозной |
| F64 | - |
| F65 | ELM 4 |
| F66 | - |
| F67 | EMB/GRILL освещение |
| F68 | HDLP_LT |
| F69 | MIDGATE левый электродвигатель |
| F70 | EBCM1 |
| F71 | DC/AC INV |
| F72 | Запасной |
| F73 | - |
| F74 | - |
| F75 | Запасной |
| F76 | HDLP_RT |
| F77 | - |
| F78 | MIDGATE CROSS BAR электродвигатель 2 MIDGATE CROSS BAR электродвигатель 1 |
| F79 | PCV_PEEV_ALD FR радар/виртуальной KEY |
| F80 | IECR2 |
| F81 | IECL1 |
| F82 | - |
| F83 | - |
| F84 | V2LIM |
| F85 | Запасной HVS (высоковольтного сервисного разъединителя) |
| F86 | HORN |
| F87 | FRT WSHR PMP |
| F88 | - |
| F89 | - |
| F90 | - |
| F91 | - |
Левый блок в приборной панели
Левый блок в приборной панели

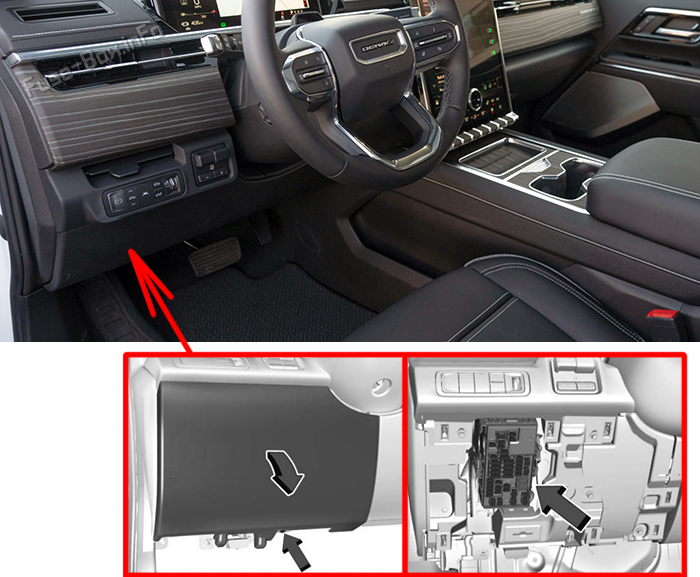

Расположение блока предохранителей
Блок предохранителей расположен с водительской стороны приборной панели, между рулевым колесом и дверью.
Доступ к предохранителям:
- Выверните винт в нижней части панели.
- Осторожно потяните панель снизу, чтобы освободить фиксаторы.
- Отсоедините выступы в верхней части панели.

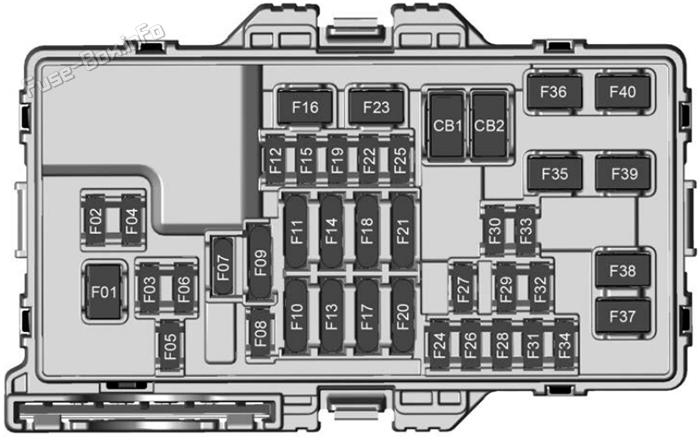

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | водителя_питания_ST |
| F02 | VKS_TTPM |
| F03 | VECM |
| F04 | BCM1 - модуль управления кузовом 1 |
| F05 | ELM 5 - модуль наружного освещения 5 |
| F06 | пассажира процессор цифровой обработки |
| F07 | ЗАПАСНОЙ |
| F08 | TCP - телематической управление платформы |
| F09 | 4W Co водительский питания поясничной опоры ЗАПАСНОЙ |
| F10 | WCM_VKM - беспроводной зарядки модуль TVR_APA_PFA |
| F11 | 2ND HTD сиденья - 2nd ряд обогрев сиденье 2ND HTD сиденья - 2nd ряд обогрев сиденье 1 |
| F12 | ЗАПАСНОЙ |
| F13 | TPIM TPIM2 |
| F14 | ЗАПАСНОЙ |
| F15 | ЗАПАСНОЙ |
| F16 | крышки грузового отсека дополнительного |
| F17 | SDM_AOS SRR |
| F18 | ЗАПАСНОЙ |
| F19 | ЗАПАСНОЙ |
| F20 | OBCM2 MSM |
| F21 | HSM ряд HSM ряд1 |
| F22 | ЗАПАСНОЙ |
| F23 | MJR END высокий |
| F24 | TPIM1&VBAT1 - модуль тягового инвертора 1 |
| F25 | ЗАПАСНОЙ |
| F26 | TPIM2&VBAT1 - модуль тягового инвертора 1 |
| F27 | процессор цифровой обработки |
| F28 | ELM 7 - модуль наружного освещения7 |
| F29 | ЗАПАСНОЙ |
| F30 | MJR END низкий |
| F31 | ELM 2 - модуль наружного освещения2 |
| F32 | RFR/PLCM |
| F33 | MIDGATE управления низкий |
| F34 | ACP_VPM |
| F35 | AMP - усилитель |
| F36 | CO-DRVR_питания_ST |
| F37 | ЗАПАСНОЙ |
| F38 | ELM 6 - модуль наружного освещения 6 |
| F39 | RT WNDW - правый стороны электрический стеклоподъёмник |
| F40 | LT WNDW - левый стороны электрический стеклоподъёмник |
| CB01 | - |
| CB02 | - |
Правый блок в приборной панели
Правый блок в приборной панели

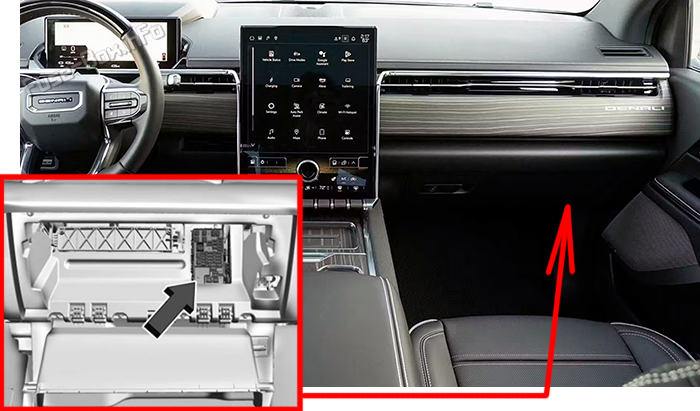

Расположение блока предохранителей
Блок предохранителей приборной панели находится за перчаточным ящиком. Для доступа снимите шумоизоляционную панель под перчаточным ящиком: извлеките четыре пистона, которыми она закреплена.

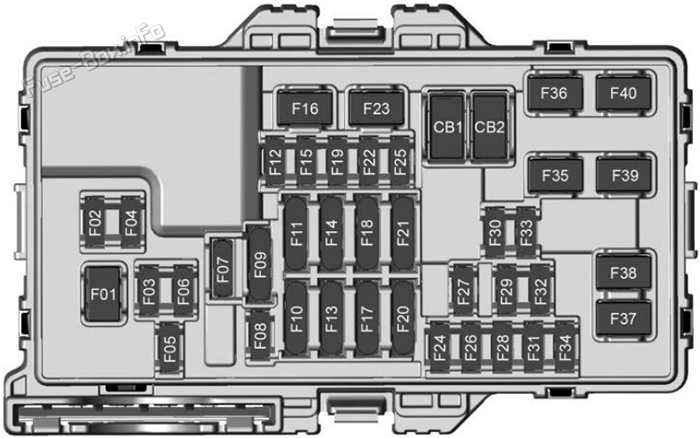

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | FRT BLWR MTR - электродвигатель переднего вентилятора |
| F02 | CPM |
| F03 | 2025-2026: VDM |
| F04 | ЗАПАСНОЙ |
| F05 | BCM 2 - модуль управления кузовом 2 |
| F06 | BCM 4 - модуль управления кузовом 4 |
| F07 | COIL CLOCK SPRING |
| F08 | TBCS/EPB - управление тормозами прицепа переключатель / электрический стояночный тормоз |
| F09 | ESM ЗАПАСНОЙ |
| F10 | дисплеи ЗАПАСНОЙ |
| F11 | CGM - центральный шлюзовой модуль ЗАПАСНОЙ |
| F12 | 2025-2026: блокировка рулевой колонки |
| F13 | ЗАПАСНОЙ DLC - линии передачи данных соединение |
| F14 | BODY MISC BODY MISC1 |
| F15 | MISC_IP1 |
| F16 | ЗАПАСНОЙ |
| F17 | ЗАПАСНОЙ |
| F18 | BDY1 HDLNR |
| F19 | VICM TPIM IGN - модуль интеграции автомобиля / модуль тягового инвертора/lgnition |
| F20 | OHC HUD ETC |
| F21 | VCU VCU2 |
| F22 | ЗАПАСНОЙ |
| F23 | ЗАПАСНОЙ |
| F24 | FCM_RLH_UGDO |
| F25 | USB_ряд2 |
| F26 | ЗАПАСНОЙ |
| F27 | USB |
| F28 | ЗАПАСНОЙ |
| F29 | FRT_климатической установки_DIS |
| F30 | ЗАПАСНОЙ |
| F31 | BCM 3 - модуль управления кузовом 3 |
| F32 | HSWM - модуль обогрева рулевого колеса |
| F33 | ЗАПАСНОЙ |
| F34 | ЗАПАСНОЙ |
| F35 | ЗАПАСНОЙ |
| F36 | ЗАПАСНОЙ |
| F37 | ЗАПАСНОЙ |
| F38 | ЗАПАСНОЙ |
| F39 | ЗАПАСНОЙ |
| F40 | ЗАПАСНОЙ |
| CB01 | APO - дополнительная розетка питания центральная консоль |
| CB02 | ЗАПАСНОЙ |
Дополнительная информация: GMC Sierra EV (2024-2026)
Справочный материал по предохранителям и реле GMC Sierra EV (2024-2026). В черновике сохранены расположение блоков, позиции и исходные служебные обозначения. Перед публикацией данные необходимо сверить с руководством производителя.
