Предохранители и реле GMC Sonoma 1999-2004
Схемы относятся к указанным годам и вариантам GMC Sonoma 1999-2004. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Gmc.
В статье рассмотрен GMC Sonoma второго поколения, выпускавшийся с 1994 по 2004 год. Здесь приведены схемы блоков предохранителей GMC Sonoma 1999, 2000, 2001, 2002, 2003 и 2004, сведения о расположении блоков в автомобиле, а также назначение каждого предохранителя и реле.
Схема предохранителей GMC Sonoma 1999-2004
Содержание
Блок предохранителей в салоне

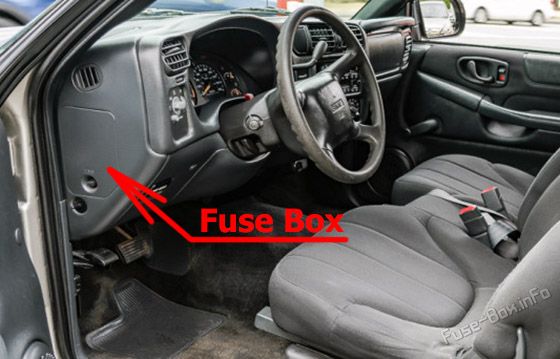

Расположение блока предохранителей
Блок предохранителей находится в торце приборной панели со стороны водителя. Чтобы снять крышку, поверните фиксатор против часовой стрелки. В крышке находятся запасные предохранители и съёмник. При установке крышки нажмите на фиксатор и поверните его по часовой стрелке.

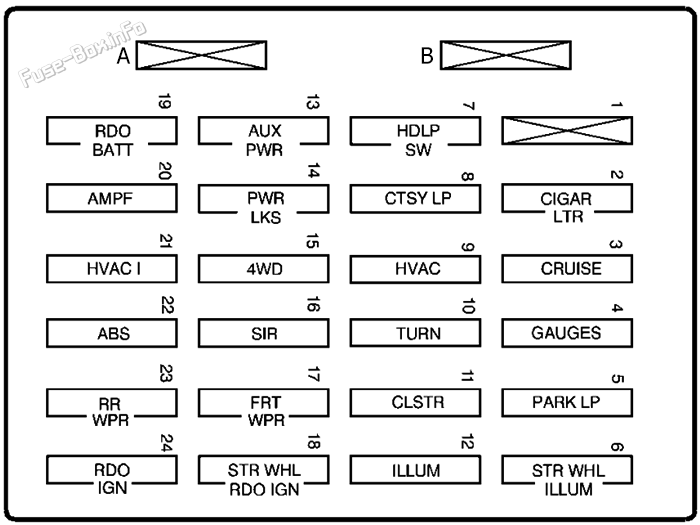

Схема блока предохранителей
| № | Назначение |
|---|---|
| A | Не используется |
| B | Не используется |
| 1 | Не используется |
| 2 | Прикуриватель, диагностический разъём |
| 3 | 1999-2002: круиз-контроль, система управления кузовом TBC, модуль и переключатель круиз-контроля 2003-2004: модуль и переключатель круиз-контроля, модуль управления кузовом, обогрев сидений |
| 4 | 1999-2002: указатели приборов, система управления кузовом TBC, комбинация приборов, питание B+ 2003-2004: указатели приборов, модуль управления кузовом, комбинация приборов |
| 5 | Стояночные огни, переключатель стеклоподъёмников, модуль управления кузовом, подсветка пепельницы |
| 6 | 2001-2004: органы управления аудиосистемой на рулевом колесе |
| 7 | Переключатель фар, модуль управления кузовом, реле фар |
| 8 | 1999-2002: лампы освещения салона, реле питания при выключенном зажигании 2003-2004: лампы освещения салона, защита аккумулятора от разряда |
| 9 | Блок ручного управления отоплением, вентиляцией и кондиционированием |
| 10 | Указатели поворота |
| 11 | Комбинация приборов, модуль управления двигателем |
| 12 | Освещение салона |
| 13 | Дополнительное питание |
| 14 | Электроприводы дверных замков |
| 15 | Переключатель 4ВД, система управления силовым агрегатом (VCM, PCM, трансмиссия) |
| 16 | Дополнительная система пассивной безопасности |
| 17 | Передний стеклоочиститель |
| 18 | 2001-2004: органы управления аудиосистемой на рулевом колесе |
| 19 | Радиосистема, питание от аккумулятора |
| 20 | 2001-2004: усилитель |
| 21 | Система отопления, вентиляции и кондиционирования с ручным или автоматическим управлением; датчики автоматической климатической установки |
| 22 | Антиблокировочная тормозная система (ABS) |
| 23 | Задний стеклоочиститель |
| 24 | Радио, зажигание |
Блок предохранителей в моторном отсеке

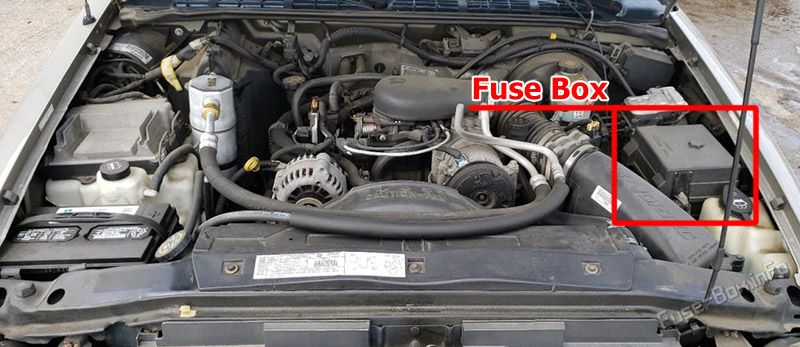

Расположение блока предохранителей
Блок предохранителей расположен под капотом со стороны водителя. Чтобы снять крышку, поверните фиксатор против часовой стрелки. При установке крышки нажмите на фиксатор и поверните его по часовой стрелке.

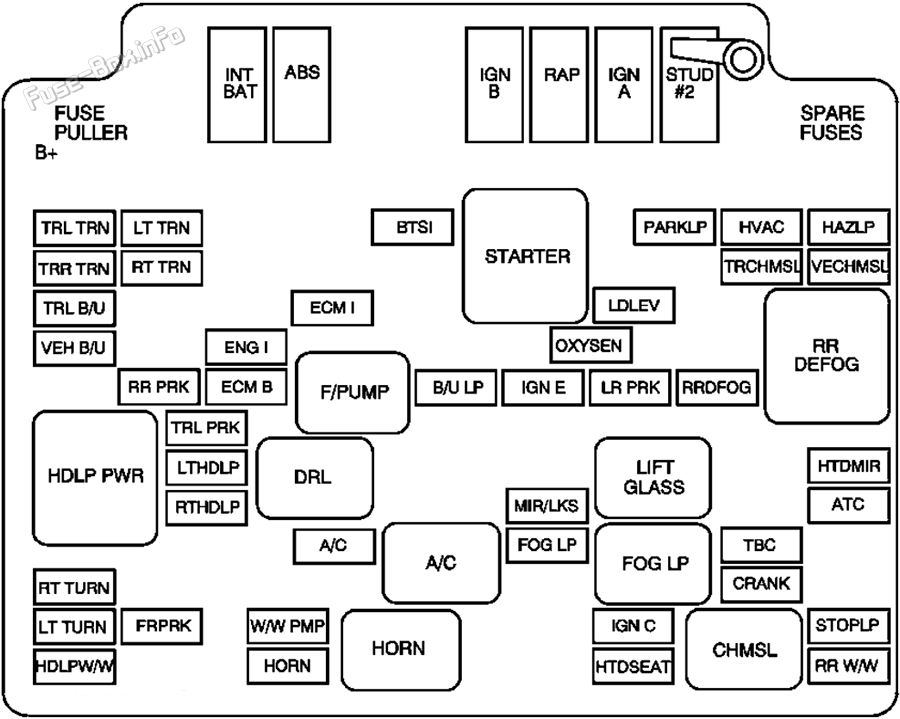

Схема блока предохранителей
| Предохранитель | Назначение |
|---|---|
| TRL TRN | 2003-2004: левый указатель поворота прицепа |
| TRR TRN | 2003-2004: правый указатель поворота прицепа |
| TRL B/U | 2003-2004: фонари заднего хода прицепа |
| VEH B/U | Фонари заднего хода автомобиля |
| HDLP питания | 2003-2004: питание фар |
| RT указатель поворота | Передний правый указатель поворота |
| LT указатель поворота | Передний левый указатель поворота |
| HDLP W/W | Не используется |
| LT TRN | Задний левый указатель поворота |
| RT TRN | Задний правый указатель поворота |
| RR PRK | Правые задние стояночные огни |
| TRL PRK | 2003-2004: стояночные огни прицепа |
| LT HDLP | Фара с левой стороны |
| RT HDLP | Правая фара |
| FR PRK | Передние стояночные огни |
| INT BAT | Питание блока предохранителей приборной панели |
| ENG 1 | Датчики и соленоиды двигателя, MAF, CAM, PURGE, VENT |
| ECM B | Модуль управления двигателем, модуль топливного насоса, датчик давления масла |
| ABS | Антиблокировочная тормозная система |
| ECM 1 | Форсунки системы управления двигателем |
| F/насос | Топливный насос |
| DRL | Дневные ходовые огни |
| A/C | Кондиционирование воздуха |
| W/W PMP | Не используется |
| HORN | Звуковой сигнал |
| BTSI | Система блокировки рычага автоматической коробки передач |
| B/U LP | Фонари заднего хода |
| IGN B | Питание рулевой колонки, цепи зажигания 2, 3, 4 |
| STARTER | Стартер |
| RAP | Питание дополнительного оборудования после выключения зажигания |
| LD LEV | Не используется |
| OXYSEN | Кислородный датчик |
| IGN E | Двигатель |
| MIR/LKS | Зеркала, дверные замки |
| FOG LP | Противотуманные фары |
| IGN A | Запуск двигателя и зарядка, цепь зажигания 1 |
| STUD #2 | Дополнительное питание, электрические тормоза прицепа |
| стояночный LP | Стояночные огни |
| LR PRK | Левые задние стояночные огни |
| LIFTстекла | Подъёмное стекло задней двери |
| IGN C | Соленоид стартера, топливный насос, PRNDL |
| HTDSEAT | 2002-2004: обогрев сиденья |
| климатической установки | Система отопления, вентиляции и кондиционирования |
| TRCHMSL | 2003-2004: центральный верхний стоп-сигнал прицепа |
| RRDFOG | Обогрев заднего стекла |
| TBC | Модуль управления кузовом |
| CRANK | Выключатель сцепления, переключатель NSBU |
| CHMSL | Центральный верхний стоп-сигнал |
| HAZLP | Аварийная сигнализация |
| VECHMSL | Центральный верхний стоп-сигнал автомобиля |
| RR обогрев | Обогрев заднего стекла |
| HTDMIR | Обогрев зеркал |
| ATC | Раздаточная коробка (полный привод) |
| стоп-сигналLP | Стоп-сигналы |
| RR W/W | Задний стеклоочиститель |
Дополнительная информация: GMC Sonoma 1999-2004
Предохранители и реле gmc sonoma 1999 2004: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
