Предохранители и реле GMC Terrain (2025-2026)
Схемы относятся к указанным годам и вариантам GMC Terrain (2025-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Gmc.
В этой статье рассматривается GMC Terrain третьего поколения, выпускаемый с 2025 года. Здесь приведены схемы блоков предохранителей GMC Террейн 2025 и 2026, сведения об их расположении в автомобиле и назначении каждого предохранителя.
Схема предохранителей GMC Terrain 2025-2026
Содержание
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

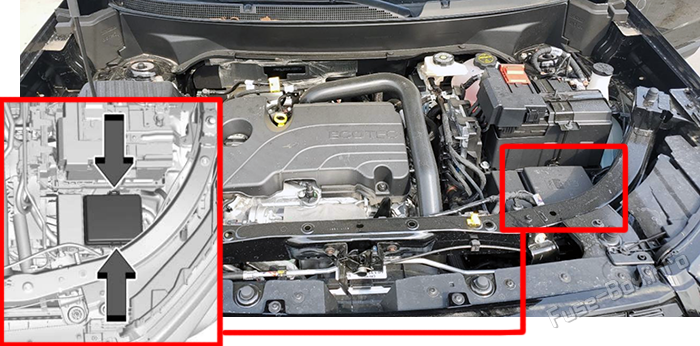

Блок предохранителей расположен в моторном отсеке со стороны водителя. Чтобы снять крышку, нажмите на фиксаторы и поднимите её вертикально вверх.

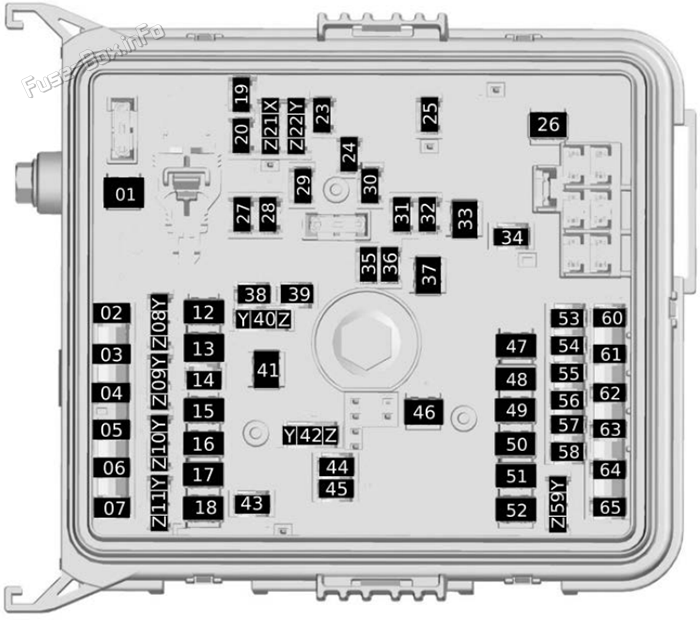

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | STRTR MTR - Стартер |
| F02 | Запасной |
| F03 | ELM 5 - Аккумулятор модуля наружного освещения 5 |
| F04 | Запасной |
| F05 | Запасной |
| F06 | FTZM - Модуль топливного бака |
| F07 | Запасной |
| F08 | Запасной |
| F09Z | HSM_FT_BAT1 - Аккумулятор модуля обогрева переднего сиденья 1 |
| F09Y | HSM_FT_BAT2 - Аккумулятор модуля обогрева переднего сиденья 2 |
| F10Z | HSM_RR_1 - Аккумулятор модуля обогрева заднего сиденья 1 |
| F10Y | HSM_RR_2 - Аккумулятор модуля обогрева заднего сиденья 2 |
| F11Z | MSG_LT - Переключатель поясничной поддержки сиденья водителя |
| F11Y | MSG_RT - Переключатель поясничной поддержки сиденья пассажира |
| F12 | DEFOG_RR - Обогрев заднего стекла |
| F13 | Запасной |
| F14 | Запасной |
| F15 | PWR_SEAT_DR - Питание модуля памяти сиденья водителя |
| F16 | DSP_LT - Электродвигатель левого переднего стеклоподъёмника |
| F17 | PWR_SEAT_CO - Питание модуля памяти сиденья пассажира |
| F18 | DC DC1 DC - DC Converter Аккумулятор 1 |
| F19 | ECM PTIGN - Блок управления двигателем Зажигание силового агрегата |
| F20 | ECM PTIGN 2 - Блок управления двигателем Зажигание силового агрегата 2 |
| F21Z | OFF ENG1 - Питание датчиков двигателя |
| F21Y | Запасной |
| F22Z | COIL_IGN_PWR - Питание катушки зажигания |
| F22Y | DPWR2 - Питание электромагнитного клапана впуска StepCam |
| F23 | Запасной |
| F24 | ECM - Блок управления двигателем PCM 2 - Блок управления силовым агрегатом 2 |
| F25 | A/C CLUTCH - Муфта управления компрессором кондиционера |
| F26 | STRTR PINION - Стартер Pinion |
| F27 | AWP - Вспомогательный водяной насос Аккумулятор |
| F28 | Запасной |
| F29 | Запасной |
| F30 | Запасной |
| F31 | TAOPM - Модуль вспомогательного масляного насоса трансмиссии Аккумулятор |
| F32 | TCM_PCM - Блок управления трансмиссией Аккумулятор |
| F33 | Запасной |
| F34 | ST/TRN LT - Разъём лёгкого прицепа |
| F35 | Запасной |
| F36 | ACM - Модуль аэродинамических жалюзи |
| F37 | EBCM BAT1 - Электронный модуль управления тормозами Аккумулятор 1 |
| F38 | Запасной |
| F39 | WASH PUMP - Электродвигатель насоса омывателя |
| F40 | Запасной |
| F41 | Запасной |
| F42 | Запасной |
| F43 | M17_REAR - Задний стеклоочиститель |
| F44 | Запасной |
| F45 | RFA - Приёмник дистанционных функций Аккумулятор |
| F46 | Запасной |
| F47 | TRLR - Разъём тяжёлого прицепа |
| F48 | DSP_RT - Электродвигатель правого переднего стеклоподъёмника |
| F49 | PTM - Модуль электропривода двери багажника |
| F50 | SRC - Люк крыши |
| F51 | WIPER_FRT - Электродвигатель переднего стеклоочистителя |
| F52 | DASM - Интеллектуальный исполнительный модуль привода Аккумулятор |
| F53 | Horn |
| F54 | BKUP - Фонарь заднего хода прицепа |
| F55 | PRK - Стояночный фонарь прицепа |
| F56 | CVS - Электромагнитный клапан вентиляции адсорбера |
| F57 | Запасной |
| F58 | ELM 4 - Аккумулятор модуля наружного освещения 4 |
| F59Z | DSP_DR - Панель переключателей двери водителя Аккумулятор |
| F59Y | DSP_CO - Панель переключателей двери пассажира Аккумулятор |
| F60 | WIP_DE_ICE - Обогрев стеклоочистителя |
| F61 | ST/TRN RT - Стоп-сигнал/указатель поворота прицепа |
| F62 | Запасной |
| F63 | Запасной |
| F64 | Запасной |
| F65 | Запасной |
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей

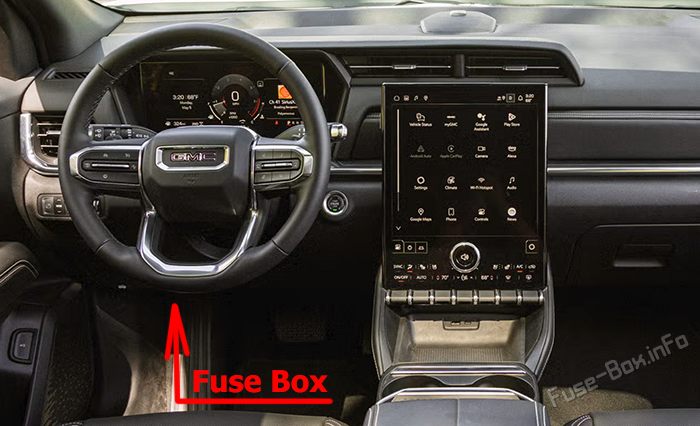

Блок предохранителей приборной панели расположен под панелью, над боковой опорой для ног водителя.

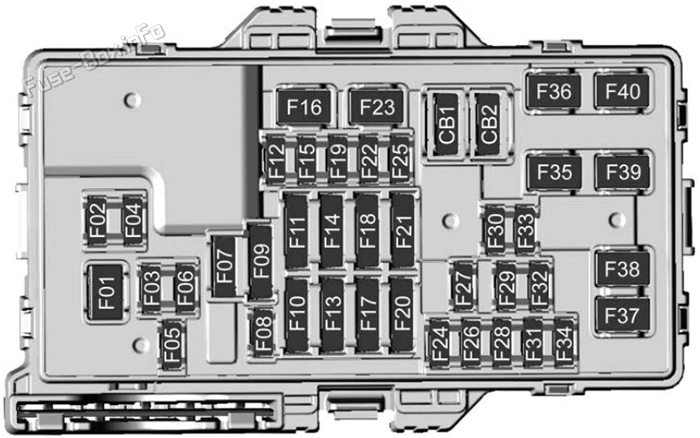

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | BLOWER - Электродвигатель переднего вентилятора |
| F02 | ELM 6 - Модуль наружного освещения 6 |
| F03 | HDLP_RT - Правая фара |
| F04 | ELM 2 - Модуль наружного освещения 2 |
| F05 | BCM2 - Модуль управления кузовом 2 |
| F06 | BCM1 - Модуль управления кузовомl |
| F07 | SWC - Органы управления на рулевом колесе |
| F08 | ONSTAR |
| F09 | ETRS/SWBK - Электронный выбор диапазона трансмиссии / Блок переключателей Аккумулятор |
| F10Z | IPD - Дисплей приборной панели |
| F10Y | VCD - Дисплей виртуальной приборной панели |
| F11Z | LAMP_RT - Правый задний фонарь |
| F11Y | HVAC_D_OHC_UGDO - Модуль потолочной консоли Аккумулятор |
| F12 | Запасной |
| F13Z | SAFETY 2 - Side Blind Zone Alert Аккумулятор 2 |
| F13Y | LAMP_LT - Левый задний фонарь |
| F14Z | RC_MISC_3 - Разное: работа/запуск 3 |
| F14Y | RC_MISC_4 - Разное: работа/запуск 4 |
| F15 | Запасной |
| F16 | APO_CARGO - Вспомогательная розетка постоянного тока |
| F17Z | SAFETY 1_2 - Модуль контроля и диагностики Аккумулятор 1_2 |
| F17Y | SAFETY 1_1 - Модуль контроля и диагностики Аккумулятор 1_1 |
| F18Z | RC_MISC_1 - Разное: работа/запуск 1 |
| F18Y | RC_MISC_2 - Разное: работа/запуск 2 |
| F19 | SDM_RC - Модуль контроля и диагностики |
| F20Z | DLC - Диагностический разъём |
| F20Y | CGM - Центральный шлюзовой модуль |
| F21Z | VCU_JACK1 - Virtual Cockpit Unit Jack Аккумулятор 1 |
| F21Y | VCU_JACK 2 - Virtual Cockpit Unit Jack Аккумулятор 2 |
| F22 | ECM_TCM_IGN - Блок управления двигателем / Блок управления трансмиссией Ignition |
| F23 | APO_USB - Вспомогательная розетка питания / USB |
| F24 | Запасной |
| F25 | Запасной |
| F26 | ELM 1 - Модуль наружного освещения 1 |
| F27 | HSWM - Модуль обогрева рулевого колеса Аккумулятор |
| F28 | ELM 7 - Аккумулятор модуля наружного освещения 7 |
| F29 | HDLP_LT - Левая фара |
| F30 | Запасной |
| F31 | BCM3 - Модуль управления кузовом 3 |
| F32 | WCM - Модуль беспроводной зарядки |
| F33 | Запасной |
| F34 | ELM 3 - Аккумулятор модуля наружного освещения 3 |
| F35 | AMP - Аудиоусилитель |
| F36 | DC/DC2 - DC-DC Converter Аккумулятор 2 |
| F37 | Запасной |
| F38 | Запасной |
| F39 | BCM4 - Модуль управления кузовом 4 |
| F40 | VCU_2 - Virtual Cockpit Unit Аккумулятор 2 |
