Предохранители и реле Holden Acadia Ac 2018-2020

Схемы относятся к указанным годам и вариантам Holden Acadia Ac 2018-2020. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.



Среднеразмерный кроссовер класса SUV Холден Акадия серии AC выпускался с 2018 по 2020 год; в исходных данных также встречается написание Ac. В статье приведены схемы блоков предохранителей Холден Акадия 2018, 2019 и 2020, сведения об их расположении в автомобиле, а также назначение предохранителей и реле.

Схема предохранителей Holden Acadia

Holden Acadia (AC; 2018-2020)

Блок предохранителей в салоне

Расположение блока предохранителей

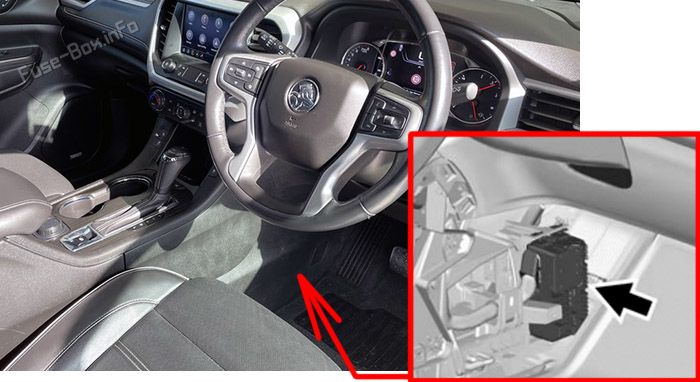

Блок предохранителей приборной панели расположен внутри центральной консоли с правой стороны автомобиля. Снимите крышку и выверните винт, затем осторожно потяните боковую панель на себя. Эту процедуру рекомендуется поручить дилеру.Расположение предохранителей в салоне: Holden Acadia (AC; 2018-2020)

Схема блока предохранителей

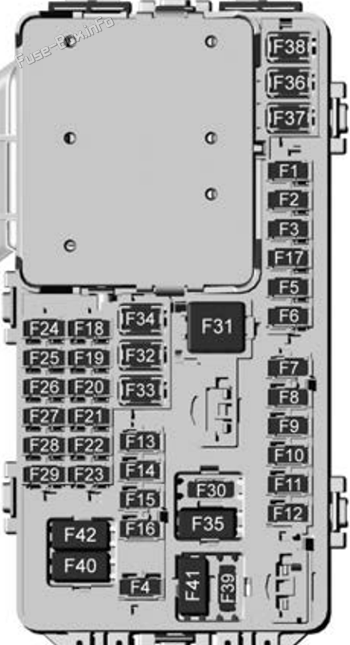

Схема блока предохранителей в салоне: Holden Acadia (AC; 2018, 2019, 2020)

6.7.5 Назначение предохранителей в салоне
№Назначение
F1Модуль управления кузовным оборудованием 6
F2Диагностический разъём / центральный шлюзовой модуль
F3Замок электрической рулевой колонки
F4-
F5-
F6Система отопления, вентиляции и кондиционирования
F7Модуль управления кузовным оборудованием 3
F8-
F95.7.5.1 Обогрев переднего правого сиденья
F10Подушки безопасности / ремни безопасности
F11-
F12Усилитель / модуль активного шумоподавления
F13Модуль управления кузовным оборудованием 7
F14Обогрев переднего левого сиденья
F15-
F16Люк крыши
F17-
F18Комбинация приборов
F19Модуль управления кузовным оборудованием 1
F20Развлечения для задних сидений
F21Модуль управления кузовным оборудованием 4
F22Информационно-развлекательная система: передача данных USB & "дополнительный аудиовход" & мультимедийные функции
F23Модуль управления кузовным оборудованием 2
F24Зарядка USB / беспроводное зарядное устройство
F25Ультразвуковая система помощи при парковке
F26CIM
F27-
F28Дисплей системы отопления, вентиляции и кондиционирования
F29Радио
F30Регулировка рулевого колеса
F312018-2019: передний вентилятор
2020: электронный модуль управления тормозами
F32Инвертор DC AC
F33Электропривод сиденья водителя
F34Электропривод сиденья пассажира
F35Питание IEC 1 от аккумуляторной батареи
F36Электроусилитель рулевого управления
F37Развлекательная система для задних пассажиров / зарядка USB / модуль беспроводной зарядки / дополнительная розетка
F38Модуль управления кузовным оборудованием 8
F39-
Автоматические выключатели
F40-
F41-
F42Дополнительная розетка / прикуриватель

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

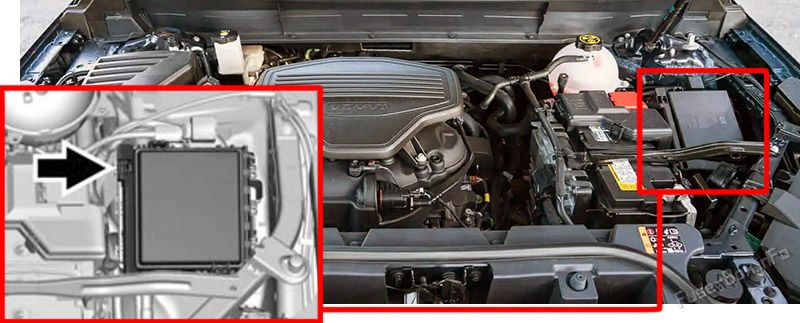

Чтобы снять крышку блока предохранителей, нажмите на фиксаторы и поднимите её вертикально вверх.Расположение предохранителей в моторном отсеке: Holden Acadia (AC; 2018-2020)

Схема блока предохранителей

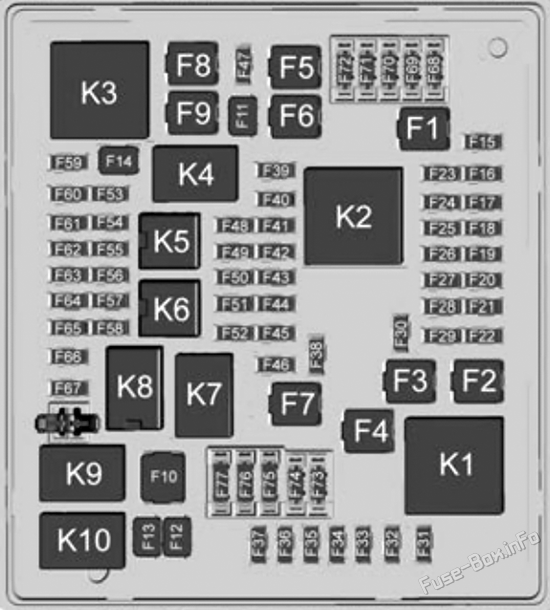

Схема блока предохранителей под капотом: Holden Acadia (AC; 2018, 2019, 2020)

6.4.2 Назначение предохранителей в моторном отсеке
№Назначение
F1Антиблокировочная тормозная система
F2Стартер 1
F3Преобразователь DC/DC 1
F4-
F5Преобразователь DC/DC 2
F6-
F72018-2019: усилитель электронного модуля управления тормозами
2020: передний вентилятор
F8Стартер 3
F9-
F102020: стоп-сигналы прицепа
F11-
F12Передний стеклоочиститель
F132020: стартер 2
F14-
F15Задний стеклоочиститель
F16-
F17-
F18-
F19-
F20-
F21-
F22Электронный модуль управления тормозами
F23Стояночные огни / освещение прицепа
F24Правый стоп-сигнал и указатель поворота прицепа
F25Замок рулевой колонки
F26-
F27Левый стоп-сигнал и указатель поворота прицепа
F28-
F29-
F30Насос омывателя
F31Резерв / правая фара ближнего света
F32Левая фара ближнего света
F33Шторки дальнего света фар / противотуманные фары
F34Звуковой сигнал
F35-
F36Правая / левая фара
F37Резерв / правая фара дальнего света
F38Электродвигатель автоматической регулировки фар
F39Модуль управления трансмиссией
F40Левый задний электроцентр / шина зажигания
F41Комбинация приборов
F42Система отопления, вентиляции и кондиционирования / центральный шлюзовой модуль / обработка сигналов
F43Сигнальные лампы
F44Электронный модуль управления тормозами
F45-
F46-
F47-
F48-
F49Салонное зеркало заднего вида / прицеп
F50Модуль управления топливной системой / модуль зоны топливного бака
F51Подогрев рулевого колеса
F52Муфта компрессора кондиционера
F53-
F54Насос охлаждающей жидкости
F55-
F56
F57Модуль управления двигателем / зажигание
F58Модуль управления коробкой передач / зажигание
F59Питание модуля управления двигателем от аккумуляторной батареи
F60-
F61O2 / датчик массового расхода воздуха 1
F62Модуль управления двигателем — нечётный ряд
F63Датчик O2 2
F64Модуль управления двигателем — чётный ряд
F656.3.1 Модуль управления электроприводом 1
F666.3.2 Модуль управления электроприводом 2
F676.3.2 Модуль управления электроприводом 3
F68-
F69-
F70-
F71-
F72-
F73-
F74-
F75-
F76-
F77-
Реле
K1Стартер 1
K2Работа / запуск
K3Стартер 3
K4-
K5-
K6Насос охлаждающей жидкости
K7Модуль управления двигателем
K8Кондиционер
K92020: стоп-сигналы прицепа
K102020: стартер 2

Блок предохранителей в багажном отделении

Расположение блока предохранителей

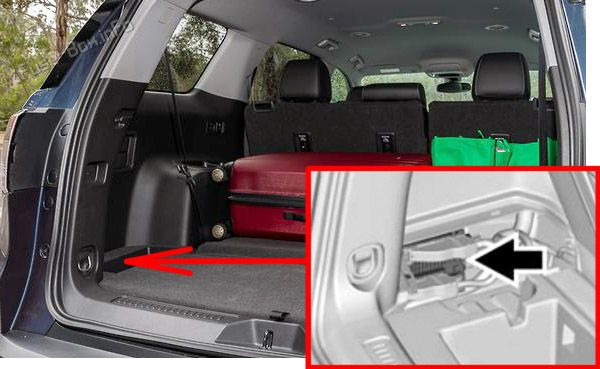

Задний блок предохранителей расположен за левой панелью отделки багажного отделения. Для доступа к нему снимите вещевой лоток под полом.Расположение предохранителей в багажнике: Holden Acadia (AC; 2018-2020)

Снятие вещевого лотка под полом

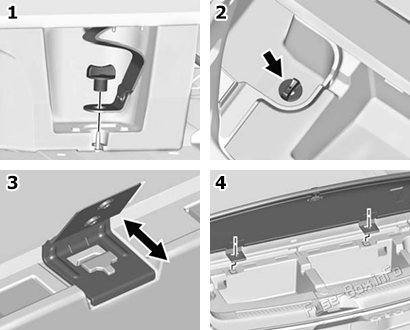

Снятие напольного вещевого отсека: Holden Acadia (AC; 2018-2020)

  1. Отверните и снимите правую барашковую гайку. Вместе с ней отсоединится ремешок крышки пола багажника.
  2. Отверните и снимите левую барашковую гайку.
  3. Сдвиньте крышку пола багажника назад и выведите её петли из вещевого лотка.
  4. Поднимите и снимите крышку. Положите её в безопасное место.
  5. Поднимите небольшой контейнер с левой стороны.
  6. Отсоедините коврик задней части пола от вещевого лотка.
  7. Поднимите лоток с обеих сторон и снимите его. Положите лоток в безопасное место.
  8. Установите вещевой лоток в обратной последовательности.

Схема блока предохранителей

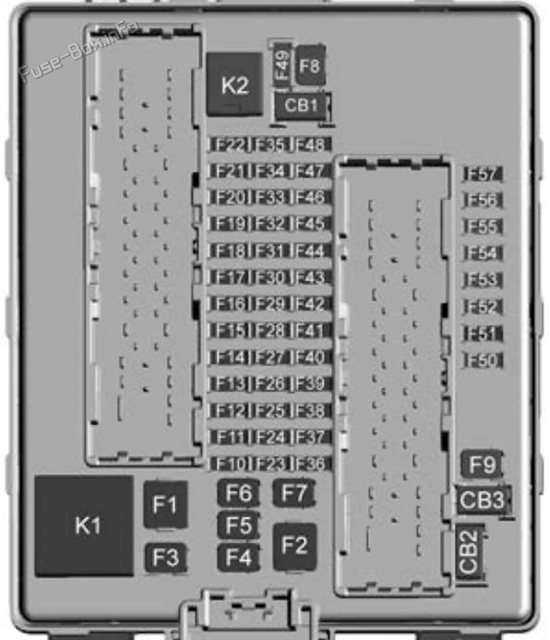

Схема блока предохранителей в багажнике: Holden Acadia (AC; 2018, 2019, 2020)

6.11.5 Назначение предохранителей в багажном отделении
№Назначение
F1-
F2Питание прицепа от аккумуляторной батареи
F3-
F4Задний вентилятор
F5Управление задним приводом 1
F6-
F7Правый стеклоподъёмник
F8Обогрев заднего стекла
F9Левый стеклоподъёмник
F10-
F11Фонари заднего хода прицепа
F12-
F13-
F14-
F15-
F16-
F17-
F18-
F19-
F20Дверь перчаточного ящика / стоп-сигналы прицепа
F21-
F22-
F23-
F24-
F25-
F26Тормозная система прицепа
F27Вентиляция сиденья водителя / поясничная опора
F28Система пассивного доступа / пассивный запуск
F29-
F30Вентилятор системы очистки воздуха
F31-
F32Обогрев зеркал
F33-
F34Модуль двери багажника
F35Модуль управления топливной системой / модуль зоны подачи топлива
F36Вентиляция сиденья пассажира / поясничная опора
F37-
F38Модуль стеклоподъёмников
F39Механизм закрывания двери багажника
F40Модуль памяти сиденья
F41Датчик автоматического контроля уровня
F42-
F43-
F44-
F45Электродвигатель двери багажника
F465.7 Обогрев задних сидений
F47-
F48-
F49-
F50-
F51-
F522/ Модуль активного шумоподавления
F53Видеосистема
F54Обнаружение внешних объектов / предупреждение о боковой слепой зоне
F55-
F56Универсальный пульт гаражных ворот / датчик дождя
F57Противоугонная система
Автоматические выключатели
CB1-
CB2-
CB3Задняя вспомогательная розетка питания
Реле
K1-
K2-
