Предохранители и реле Holden Adventra 2003-2006
Схемы относятся к указанным годам и вариантам Holden Adventra 2003-2006. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
В статье приведены схемы блоков предохранителей Холден Адвентра VY 2003, 2004, 2005 и Адвентра VZ 2005 и 2006, сведения о расположении блоков в автомобиле, а также назначение предохранителей и реле.
Схема предохранителей Holden Adventra & Holden Cross 8
Содержание
Расположение блоков предохранителей

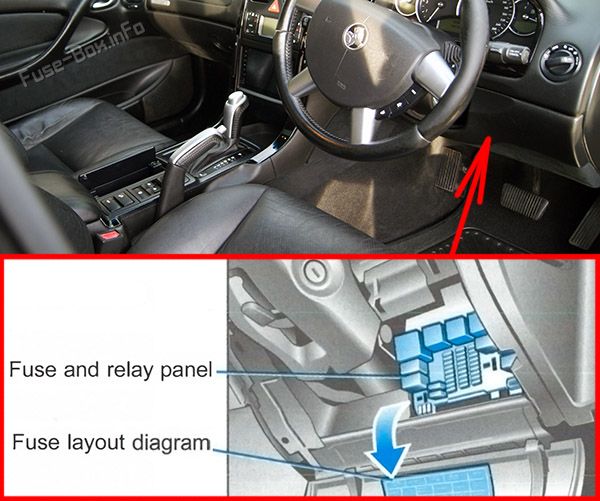

Блок предохранителей в приборной панели
Основной блок предохранителей расположен в приборной панели под рулевой колонкой. Потяните крышку блока на себя, чтобы получить доступ к предохранителям.

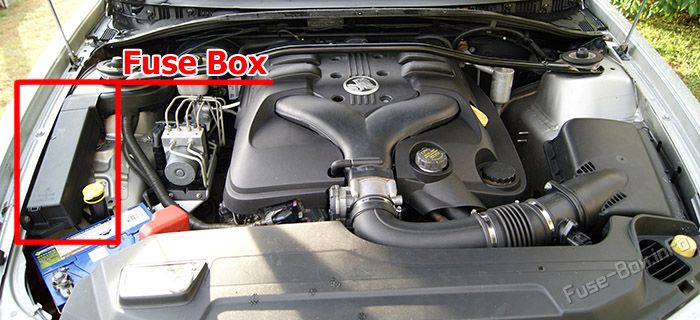

Блок предохранителей в моторном отсеке
Чтобы получить доступ к этим предохранителям, снимите крышку блока.
Схемы блоков предохранителей
VY (MY2003)

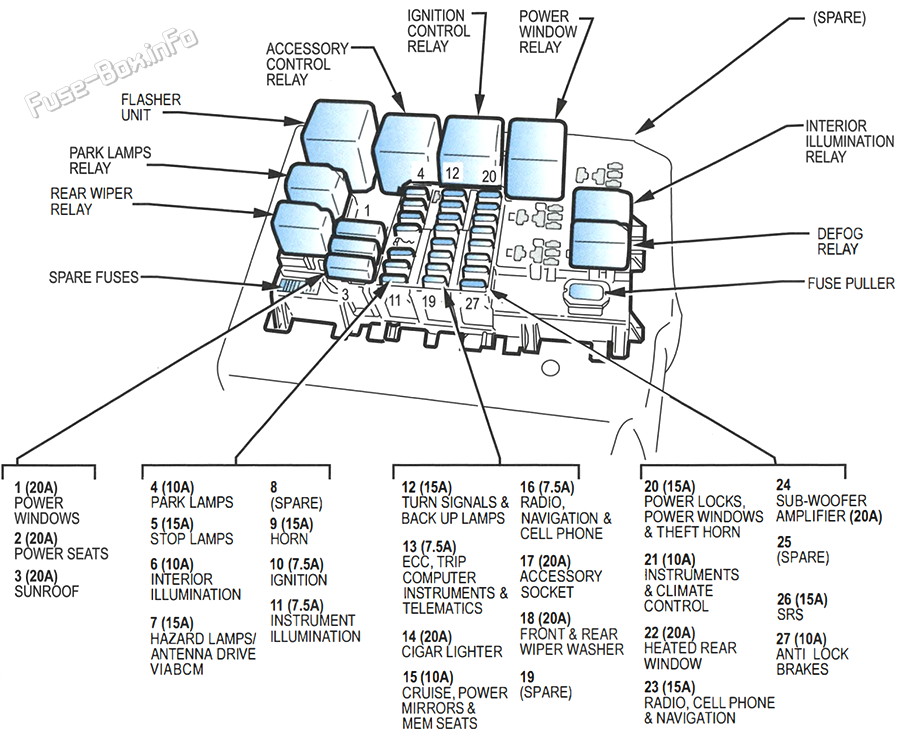

Предохранители и реле в салоне

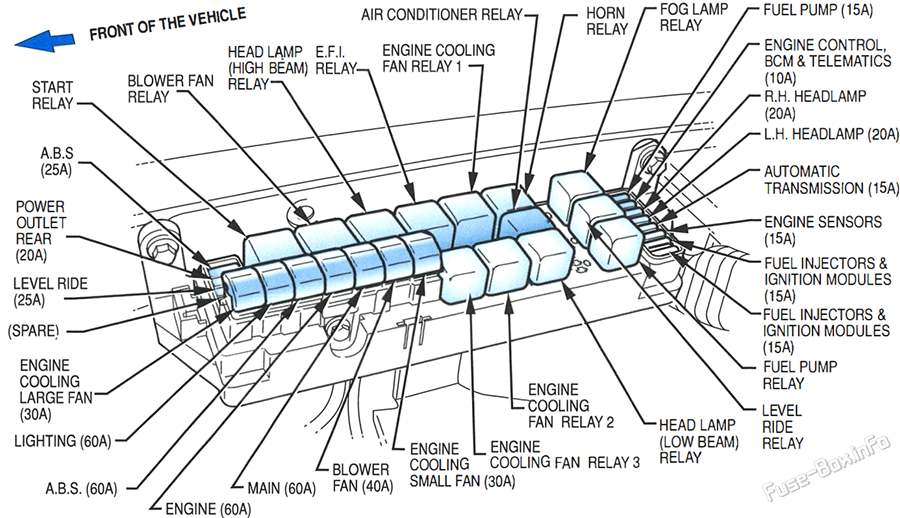

Предохранители и реле под капотом
VY (MY2005)

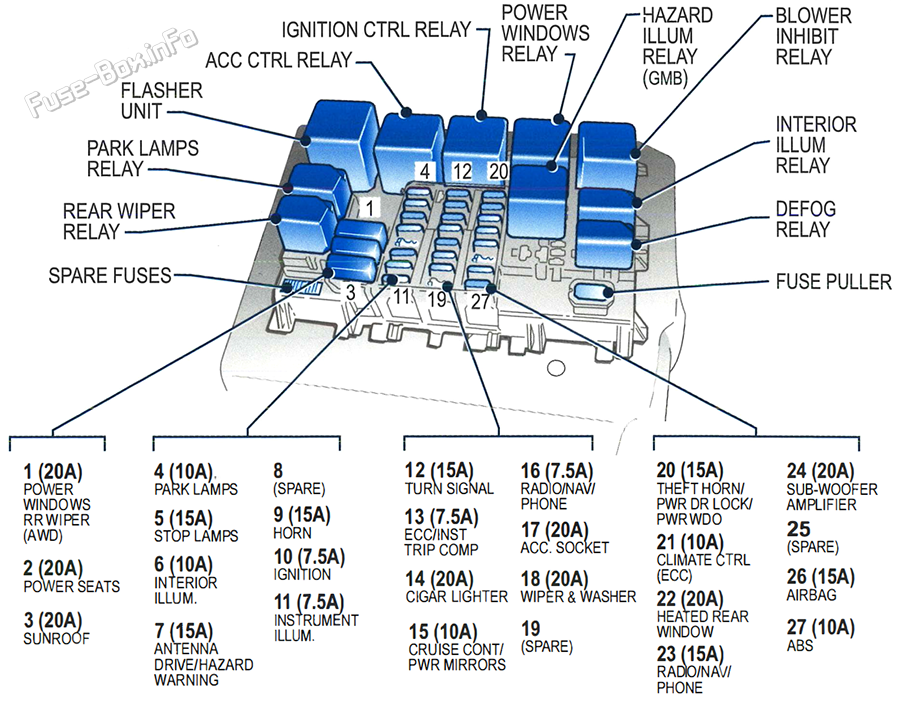

Предохранители и реле в салоне

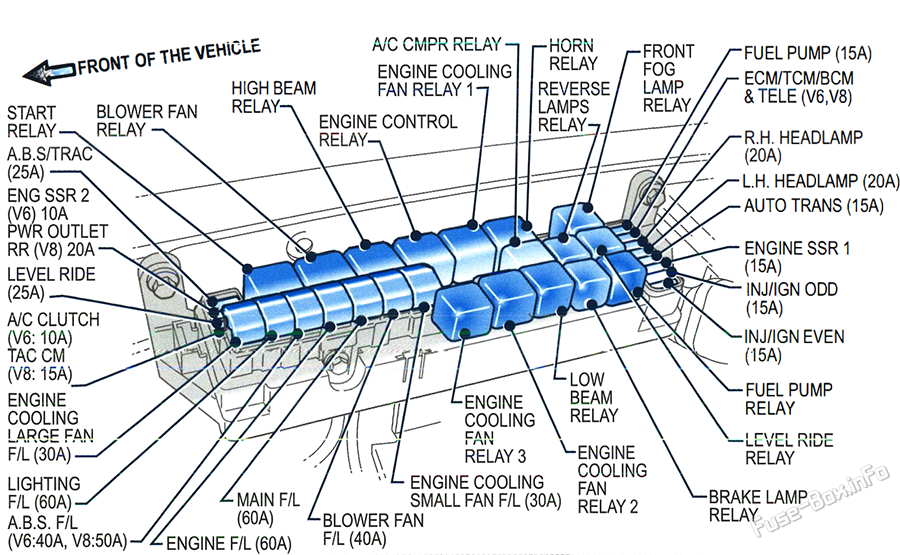

Предохранители и реле под капотом
VZ (MY2005-2006)

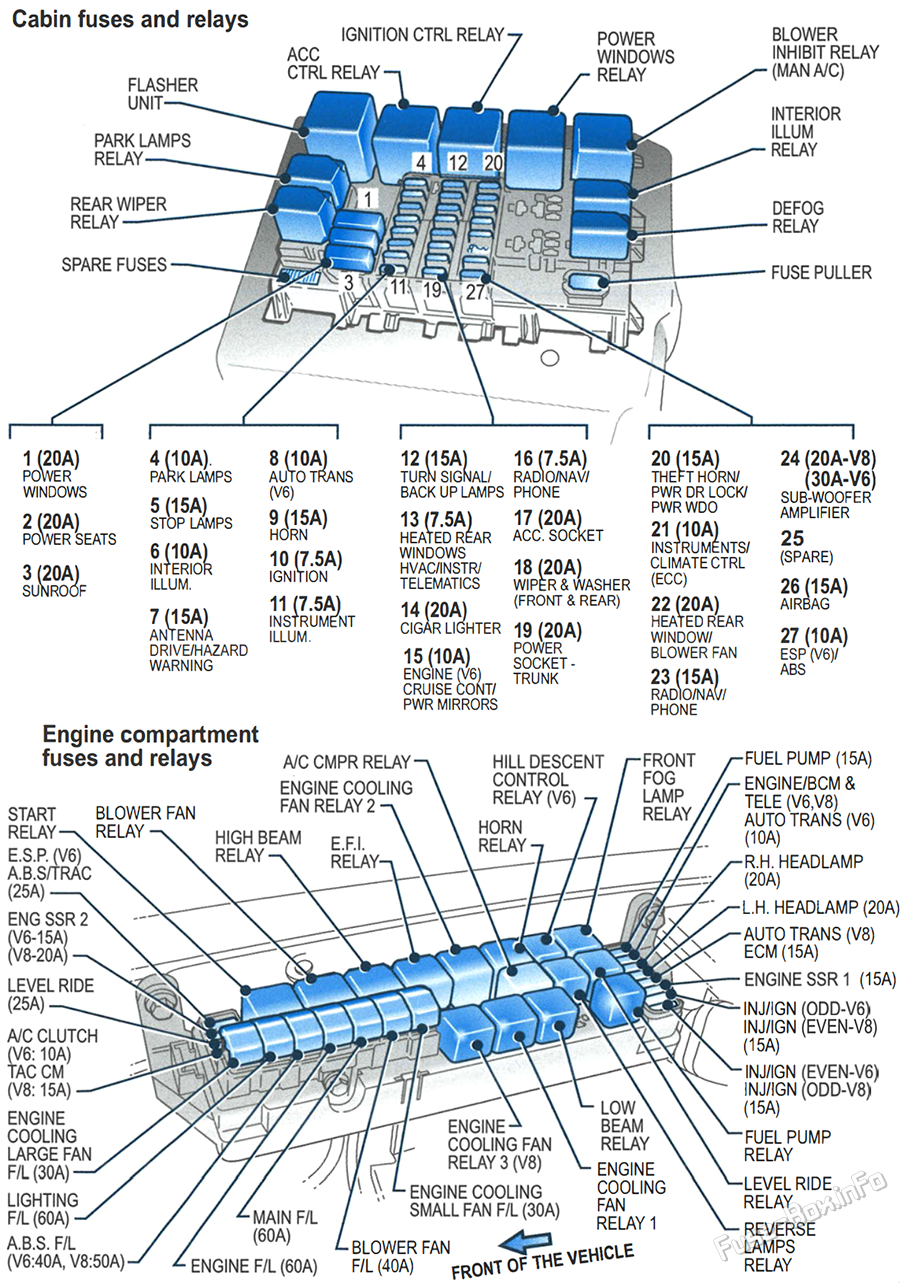

Универсал

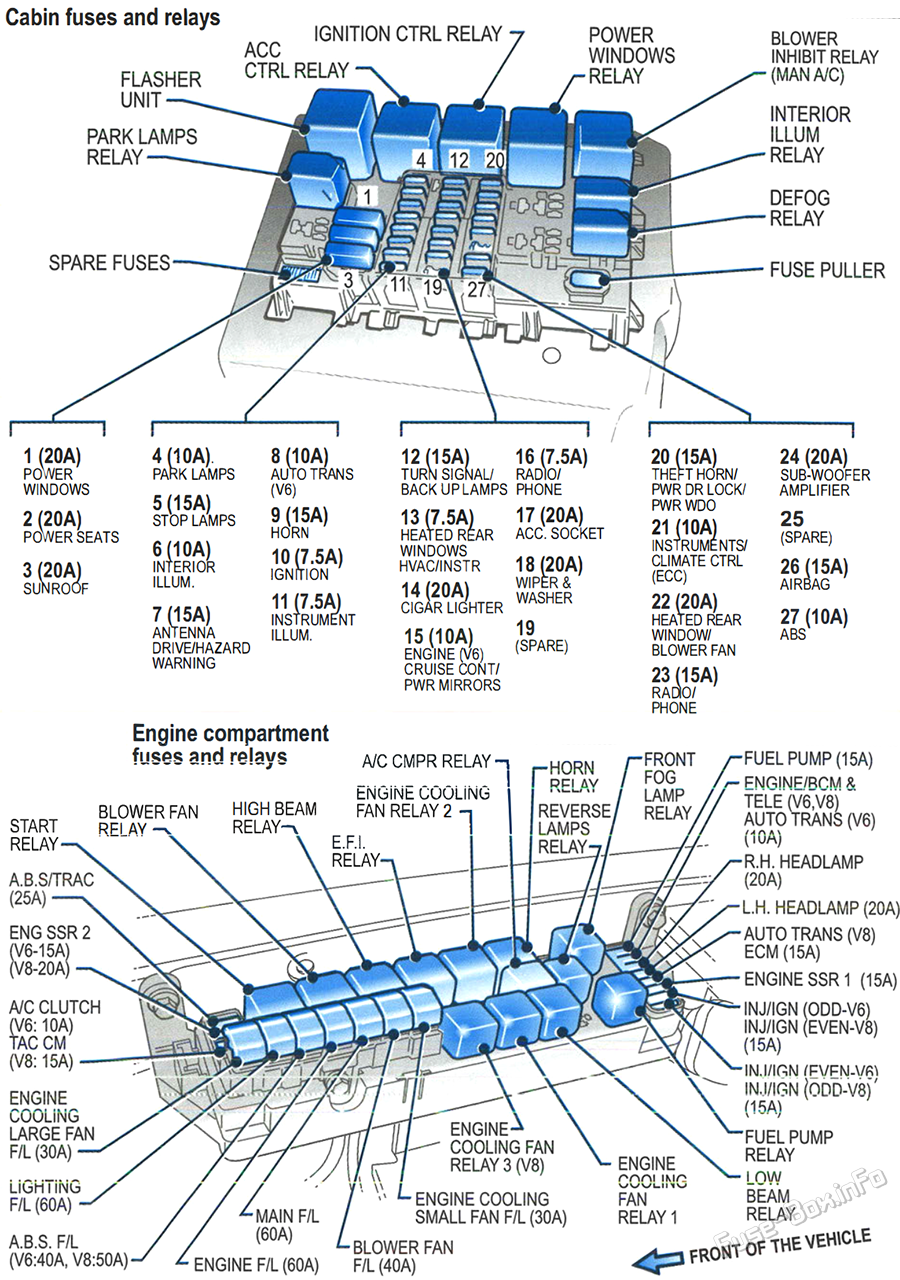

Двухрядная и однорядная кабина
