Предохранители и реле Holden Apollo Jm Jp 1993-1997
Схемы относятся к указанным годам и вариантам Holden Apollo Jm Jp 1993-1997. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
Среднеразмерный автомобиль Холден Аполлон (JM/JP) выпускался с 1993 по 1997 год. В статье приведены схемы блоков предохранителей Холден Аполлон JM (1993, 1994, 1995) и Аполлон JP (1995, 1996, 1997), сведения об их расположении в автомобиле и назначении каждого предохранителя.
Схема предохранителей Holden Apollo
Содержание
Блоки предохранителей в салоне

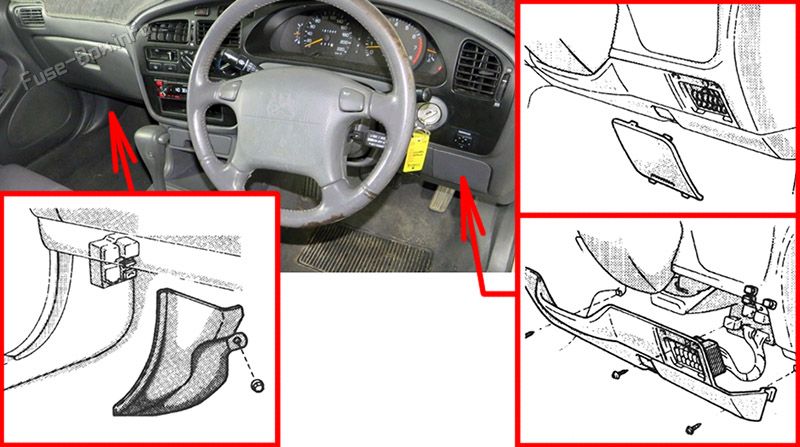

Расположение блока предохранителей
В салоне находятся два блока предохранителей: первый — за крышкой на боковой стороне приборной панели со стороны водителя, второй — за боковой панелью в ногах переднего пассажира.

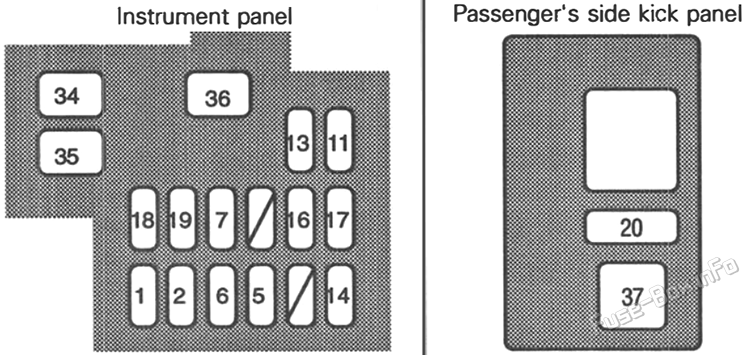

Схема блока предохранителей
| № | Обозначение предохранителя (предохранителей) | Номинал | Назначение |
|---|---|---|---|
| 1 | ECU-IG | 15A | Электронное управление автоматической коробкой передач, круиз-контроль, антиблокировочная тормозная система, противоугонная система |
| 2 | GAUGE | 10A | Приборы и указатели, фонари заднего хода, управление кондиционером, обогрев заднего стекла, контрольные лампы, блок управления двигателем и ECT ECU |
| 5 | WIPER | 20A | Стеклоочистители и омыватели ветрового стекла |
| 6 | TURN | 7.5A | Указатели поворота и аварийная сигнализация |
| 7 | IGN | 7.5A | Блок управления двигателем и ECT ECU, система зарядки |
| 11 | ECU-B | 15A | Антиблокировочная тормозная система, блок управления двигателем и ECT ECU |
| 13 | STOP | 20A | Стоп-сигналы, круиз-контроль, антиблокировочная тормозная система, блок управления двигателем и ECT ECU |
| 14 | CIG | 15A | Аудиосистема, часы, прикуриватель, наружные зеркала |
| 15 | - | - | Не используется |
| 16 | TAIL | 15A | Задние габаритные фонари, стояночные огни, подсветка номерного знака и приборной панели |
| 17 | - | - | Не используется |
| 18 | SPARE | Запасной предохранитель | |
| 19 | SPARE | Запасной предохранитель | |
| 20 | A/C | 10A | Система управления кондиционером |
| 34 | P/W | 30A | Электрические стеклоподъёмники, центральный замок, противоугонная система |
| 35 | DEFOG | 40A | Обогрев заднего стекла |
| 36 | AM 1 | 40A | Система запуска, прикуриватель, стеклоочистители, указатели и контрольные лампы, блок управления двигателем и ECT ECU |
| 37 | HTR | 40A | Система управления кондиционером |
Блок предохранителей в моторном отсеке

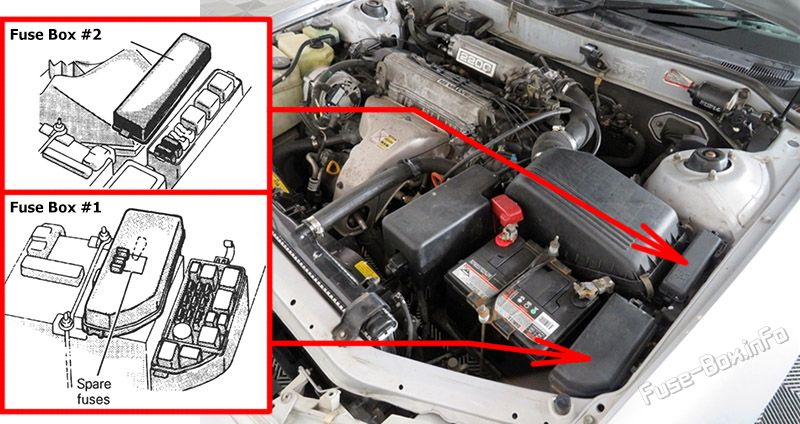

Расположение блока предохранителей

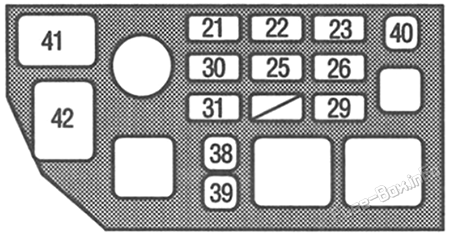

Схема блока предохранителей
| № | Обозначение предохранителя | Номинал | Назначение |
|---|---|---|---|
| 21 | STARTER | 10A | Система запуска, блок управления двигателем и ECT ECU |
| 22 | ALT-S | 7.5A | Система зарядки |
| 23 | EFI | 15A | Блок управления двигателем и ECT ECU (в исходных данных также ecu), топливный насос, система впрыска топлива |
| 25 | DOME | 20A | Аудиосистема, освещение салона, часы, подсветка замка зажигания и багажника, противоугонная система |
| 26 | HAZ-HORN | 15A | Указатели поворота, аварийная сигнализация, звуковой сигнал, противоугонная система |
| 29 | AM2 | 30A | Зажигание |
| 30 | HEAD (RH) | 15A | Правая фара |
| 31 | HEAD (LH) | 15A | Левая фара |
| 34 | P/W | 30A | Электрические стеклоподъёмники, центральный замок, противоугонная система |
| 35 | DEFOG | 40A | Обогрев заднего стекла |
| 38 | CDS | 30A | Вентилятор конденсатора кондиционера |
| 39 | FAN | 30A | Вентилятор охлаждения радиатора |
| 40 | ST MAIN | 30A | Система запуска, блок управления двигателем и ECT ECU |
| 41 | ALT | 100A | Система зарядки, стоп-сигналы, отопитель, обогрев заднего стекла, антиблокировочная тормозная система |
| 42 | A.B.S. | 60A | Антиблокировочная тормозная система |
