Предохранители и реле Holden Astra Ah 2004-2009
Схемы относятся к указанным годам и вариантам Holden Astra Ah 2004-2009. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
В этой статье рассматривается Холден Астра пятого поколения (Astra AH), выпускавшийся с 2004 по 2009 год. Здесь приведены схемы блоков предохранителей Холден Астра 2004, 2005, 2006, 2007, 2008 и 2009, сведения об их расположении в автомобиле и назначении каждого предохранителя.
Схема предохранителей Holden Astra AH
Содержание
Блок предохранителей в багажном отделении
Расположение блока предохранителей

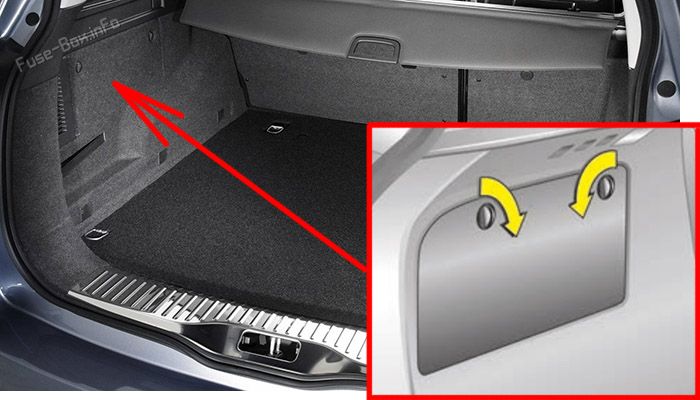

Хэтчбек и универсал
Блок предохранителей расположен за крышкой с левой стороны багажного отделения. Поверните фиксаторы монетой и опустите крышку вниз.

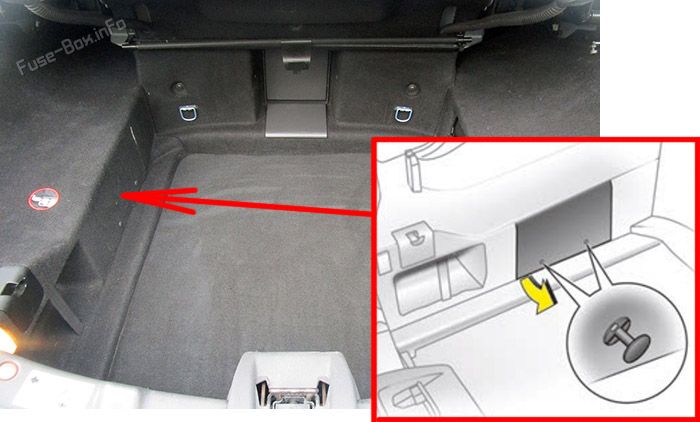

ТвинТоп
Блок предохранителей расположен за крышкой с левой стороны багажного отделения. Чтобы открыть её, вытяните две кнопки, снимите панель отделки и откиньте крышку вверх.
Схема блока предохранителей

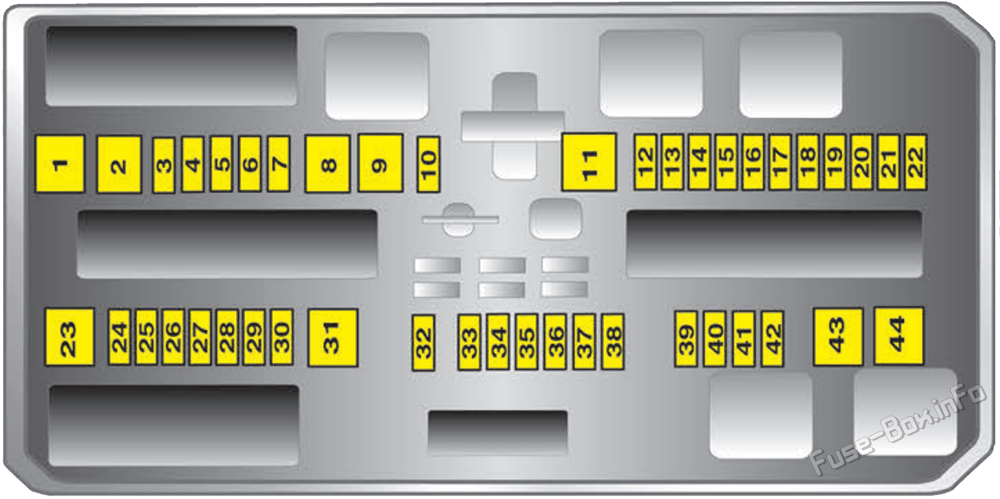

Тип 1
| № | Номинал | Назначение |
|---|---|---|
| 1 | 25A | Передние электрические стеклоподъёмники |
| 2 | - | - |
| 3 | 7.5A | Приборы |
| 4 | 5A | Отопление, кондиционер и климат-контроль |
| 5 | 7.5A | Подушки безопасности |
| 6 | - | - |
| 7 | 7.5A | 2006: подушки безопасности, фонари заднего хода |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | 25A | Обогрев заднего стекла |
| 12 | 15A | Задний стеклоочиститель |
| 13 | 5A | 2006-2009: датчики парковки |
| 14 | 7.5A | Система отопления и кондиционирования |
| 15 | - | - |
| 16 | 5A | 2005: система распознавания занятости сиденья 2006-2009: система распознавания занятости сиденья, система бесключевого доступа и запуска |
| 17 | 5A | 2006-2009: датчик дождя, датчик качества воздуха, система контроля давления в шинах, салонное зеркало |
| 18 | 5A | Приборы и переключатели |
| 19 | - | - |
| 20 | 10A | 2006-2009: CDC |
| 21 | 7.5A | Обогрев наружных зеркал |
| 22 | 20A | 2006-2009: люк крыши |
| 23 | 25A | Задние электрические стеклоподъёмники |
| 24 | 7.5A | Диагностический разъём |
| 25 | - | - |
| 26 | 7.5A | 2006-2009: складывающиеся наружные зеркала |
| 27 | - | - |
| 28 | - | - |
| 29 | 15A | 2006-2009: передняя дополнительная розетка |
| 30 | 15A | 2006-2009: задняя розетка |
| 31 | - | - |
| 32 | - | - |
| 33 | 15A | 2006-2009: система бесключевого доступа и запуска |
| 34 | 25A | 2006-2009: люк крыши, TwinTop |
| 35 | 15A | 2006-2009: задняя розетка |
| 36 | 20A | Буксировочное оборудование |
| 37 | 5A | 2005: освещение салона |
| 38 | 25A | Центральный замок, клемма 30 |
| 39 | 15A | Обогрев левого сиденья |
| 40 | 15A | Обогрев правого сиденья |
| 41 | - | - |
| 42 | - | - |
| 43 | - | - |
| 44 | - | - |

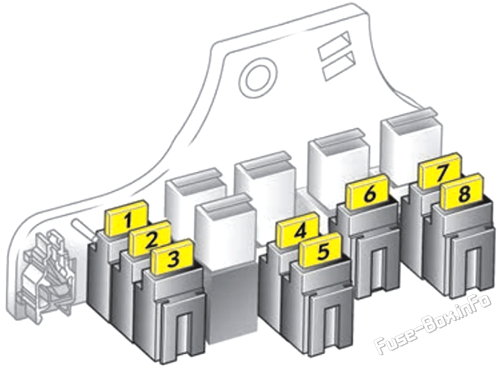

Тип 2
| № | Номинал | Назначение |
|---|---|---|
| 1 | 15A | Противотуманные фары |
| 2 | - | - |
| 3 | 15A | Розетка в багажном отделении |
| 4 | 7.5A | Фонари заднего хода |
| 5 | 30A | Задние электрические стеклоподъёмники |
| 6 | 10A | Система кондиционирования воздуха |
| 7 | 30A | Передние электрические стеклоподъёмники |
| 8 | 7.5A | Обогрев наружных зеркал |
Блок предохранителей в моторном отсеке

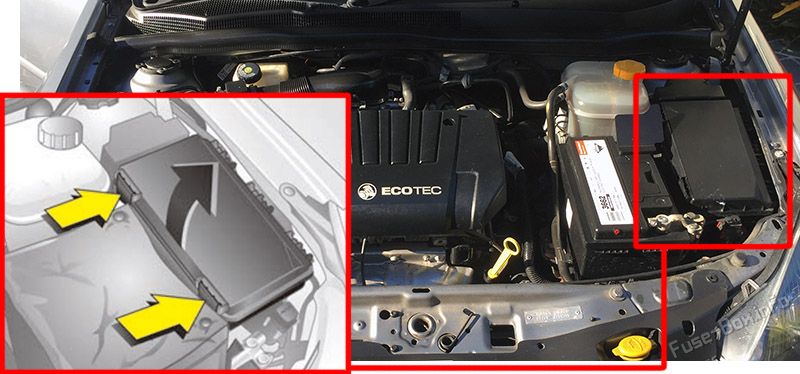

Расположение блока предохранителей
Блок предохранителей расположен в передней левой части моторного отсека.
Чтобы открыть крышку, вставьте отвёртку в отверстие до упора и поверните её в сторону. Поднимите и снимите крышку.

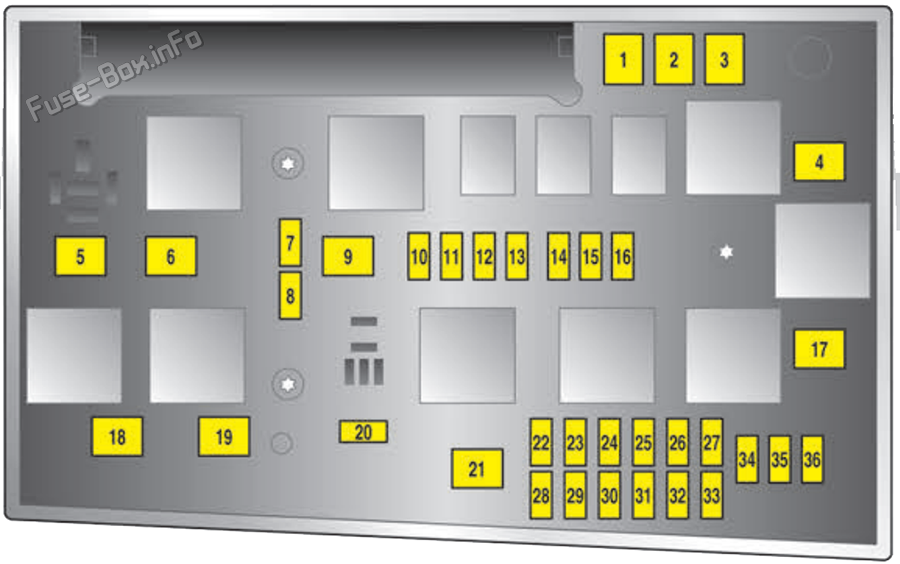

Схема блока предохранителей
| № | Номинал | Назначение |
|---|---|---|
| 1 | 20A | ABS |
| 2 | 30A | ABS |
| 3 | 30A | Климат-контроль салона |
| 4 | 30A | Вентилятор системы отопления и кондиционирования |
| 5 | 30A/40A | Вентилятор радиатора 1 |
| 6 | 20A/30A/40A | Вентилятор радиатора 2 |
| 7 | 10A | Система омыва ветрового стекла |
| 8 | 15A | Звуковой сигнал |
| 9 | 25A | 2007-2009: система омывания фар |
| 10 | - | - |
| 11 | - | - |
| 12 | 5A | 2005-2006: насос рециркуляции |
| 13 | 15A | Противотуманные фары |
| 14 | 30A | Стеклоочистители ветрового стекла |
| 15 | 30A | Стеклоочистители ветрового стекла |
| 16 | 5A | 2005: электронный блок управления 2006-2009: электронные блоки управления, система бесключевого доступа и запуска; ABS, выключатель стоп-сигналов, ТвинТоп |
| 17 | 25A | 2006-2009: обогрев топливного фильтра дизельного двигателя |
| 18 | 25A | Стартер |
| 19 | 15A/30A | Электроника коробки передач |
| 20 | 10A | Система кондиционирования воздуха |
| 21 | 20A | Электроника двигателя |
| 22 | 7.5A | Электроника двигателя |
| 23 | - | - |
| 24 | 15A | Топливный насос |
| 25 | 15A | Электроника коробки передач |
| 26 | 10A | Электроника двигателя |
| 27 | 5A | 6.7.7 Электроусилитель рулевого управления |
| 28 | 5A | Электроника коробки передач |
| 29 | 7.5A | Электроника коробки передач |
| 30 | 10A | Электроника двигателя |
| 31 | - | - |
| 32 | 5A | Тормозная система, система кондиционирования воздуха, переключатель сцепления |
| 33 | 5A | 2006: адаптивное переднее освещение, регулировка фар, переключатель света |
| 34 | 7.5A | Модуль управления рулевой колонкой |
| 35 | 20A | Информационно-развлекательная система |
| 36 | 7.5A | 2006-2009: мобильный телефон, цифровой радиоприёмник, аудиосистема для задних пассажиров |
