Предохранители и реле Holden Astra Bk 2017-2020
Схемы относятся к указанным годам и вариантам Holden Astra Bk 2017-2020. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
В этой статье мы рассматриваем 7 - ю поколение Холдена Астра (Astra).BK), изготовленные из 2017 в адрес 2020. Вот вы найдете блок предохранителей диаграммы Холден Астра BK 2017, 2018, 2019 и 2020, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Holden Astra BK
Содержание
Сопоставимость пассажиров блок предохранителей
Сопоставимость пассажиров блок предохранителей

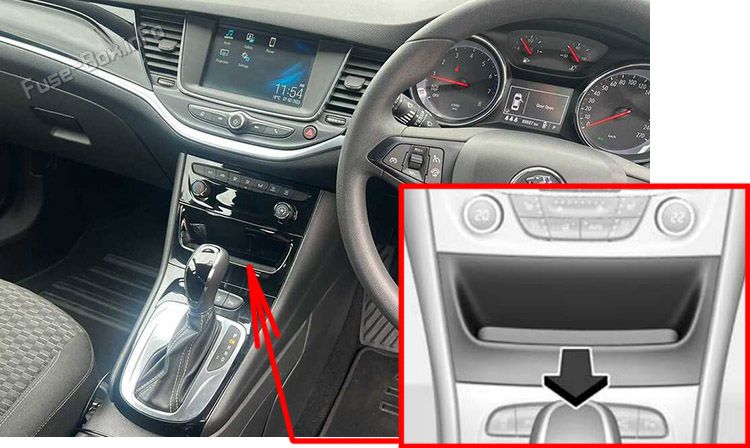

Расположение блока предохранителей
- Это не так.блок предохранителей находится за обложкой. Вытаскивай крышку и убирай.

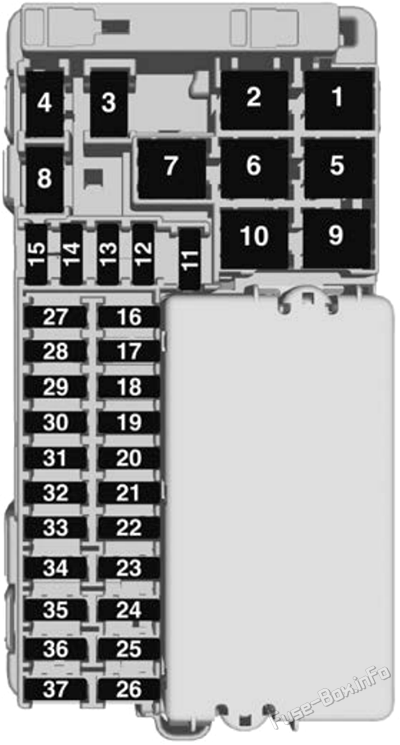

Схема блока предохранителей
| № | Цикл |
|---|---|
| 1 | 2019-2020:: Нагрев заднего сиденья (транспортные средства без охранного сигнала) |
| 2 | Система контроля за климатом/фанат |
| 3 | Водитель с места с силовым приводом |
| 4 | 29017-2018:: зажигалка для сигарет /розетка питания вперед 2019-2020:: Пассажирская сторона механического сиденья |
| 5 | 2019:: Модуль прицепа 2020: ABS |
| 6 | Переднее окно |
| 7 | 2017-2019: ABS |
| 8 | Подогрев рулевого колеса |
| 9 | Модуль управления кузовом 8 |
| 10 | Заднее окно |
| 11 | Крыша |
| 12 | Модуль управления кузова 6 |
| 13 | Нагрев сидений (транспортные средства без охранного сигнала) |
| 14 | Внешнее зеркало |
| 15 | Модуль управления кузова 1 |
| 16 | Модуль управления кузовом 7 |
| 17 | Модуль управления кузовом 4 |
| 18 | Модуль управления кузова 3 |
| 19 | Соединитель данных |
| 20 | Система подушки безопасности |
| 21 | Система климатического контроля |
| 22 | Центральная система блокировки/тэйлгейт |
| 23 | Система электронных ключей |
| 24 | Функция памяти с использованием электрических сидений |
| 25 | Рулевое колесо системы подушки безопасности |
| 26 | Замок переключателя зажигания/блокировки рулевой колонки |
| 27 | Модуль управления кузова 2 |
| 28 | USB Расстояние |
| 29 | 2019-2020:: зажигалка для сигарет /розетка питания вперед |
| 30 | Смена рычага |
| 31 | Очиститель заднего окна |
| 32 | Модуль управления трансмиссией |
| 33 | Система сигнализации/звуковой звук |
| 34 | Помощь в организации стоянки/предупреждение о боковой слепой зоне/система информирования/USB Расстояние |
| 35 | 2018-2019:: Онзвезда 2020: SOS |
| 36 | Интерфьюторное отображение/блок инструментов/CD игрок |
| 37 | Система инфо- информации/радиосвязи |
Сопоставимость двигателей блок предохранителей
Сопоставимость двигателей блок предохранителей

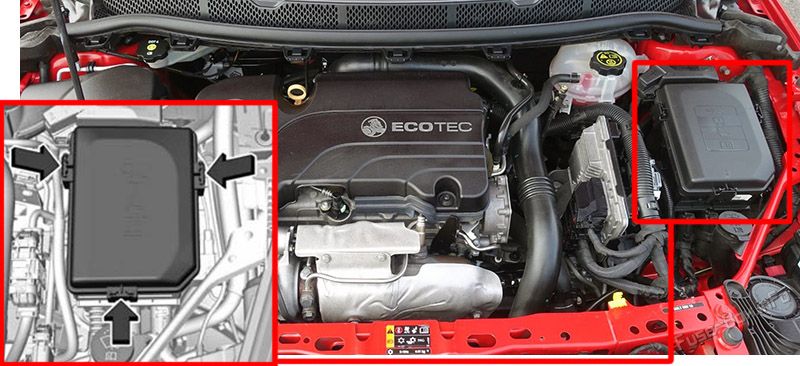

Расположение блока предохранителей
- Это не так.блок предохранителей находится в переднем левом отсека моторного отсека. Развяжите обложку и снимите ее.

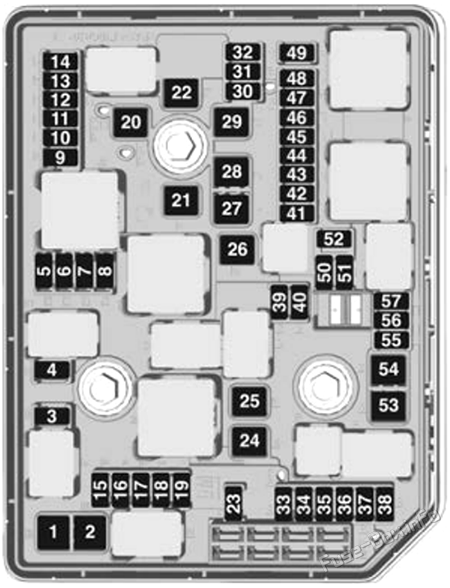

Схема блока предохранителей
| № | Цикл |
|---|---|
| 1 | Запуск |
| 2 | Запуск |
| 3 | Датчик выпуска |
| 4 | Модуль управления двигателем |
| 5 | Функции двигателя |
| 6 | Модуль управления трансмиссией |
| 7 | 2019-2020:: Оповещение о столкновении спереди/адаптивный контроль движения |
| 8 | Модуль управления двигателем |
| 9 | Система климатического контроля |
| 10 | 2018-2020:: Дизельные выхлопные системы |
| 11 | Система блокировки/передачи |
| 12 | Массаж поясничной части сиденья |
| 13 | После кипящего насоса |
| 14 | 2018-2020:: Дизельные выхлопные системы |
| 15 | Датчик выпуска |
| 16 | Впрыск топлива |
| 17 | Впрыск топлива |
| 18 | Система выпуска дизельных двигателей |
| 19 | - |
| 20 | - |
| 21 | 2017: DC/AC Преобразователь |
| 22 | ABS |
| 23 | Система мойки ветрового стекла и заднего окна |
| 24 | 2018-2019:: Стиральная фара |
| 25 | 2018:: Зеркало разморозки 2019-2020:: Нагревание дизельного топлива |
| 26 | Модуль управления трансмиссией |
| 27 | 2018-2020:: Модуль силовых задних дверей |
| 28 | - |
| 29 | Подогреваемое заднее окно |
| 30 | Зеркало разморозка |
| 31 | 2018-2019:: Модуль предупреждения о случаях кражи |
| 32 | DC трансформатор/LED дисплей/электронагреватель/контроль климата/регулятор свечей зажигания |
| 33 | 2017-2019:: Предупреждающий сигнал против кражи |
| 34 | Рог |
| 35 | 2018-2019: розетка питания грузовое отделение 2020 Модуль управления двигателем |
| 36 | Луч правой стороны (галоген, Эко) LED)/ Правый луч ближнего света (LED) |
| 37 | Левый луч дальнего света (галоген, Эко) LED) |
| 38 | LED фара/автоматическая регулировка фар |
| 39 | 2019-2020 Передний противотуманный огонь |
| 40 | 2018-2020 Модуль центрального портала |
| 41 | 2017-2019:: Вода в топливном датчике/напорном насосе |
| 42 | Регулировка ручной фары |
| 43 | Топливный насос |
| 44 | Камера заднего вида/Внутреннее зеркало заднего вида/модуль прицепа |
| 45 | LED фара слева/автоматическая регулировка фар слева |
| 46 | Тематический блок документов |
| 47 | Замок рулевой колонки |
| 48 | Задний стеклоочиститель |
| 49 | 2018-2020:: Внешнее зеркало заднего вида |
| 50 | LED правосторонний/автоматическая регулировка диапазона поворота фары |
| 51 | Левый луч (с левым лучом) LED) |
| 52 | Модуль управления двигателем/модуль управления трансмиссией |
| 53 | 2019:: Дизельные выхлопные системы 2020:: стеклоочиститель ветрового стекла |
| 54 | Очиститель ветрового стекла |
| 55 | 2018, 2020:: Дизельные выхлопные системы 2019:: откидывание задних электрических сидений |
| 56 | - |
| 57 | - |
Сопоставимость нагрузки блок предохранителей
Сопоставимость нагрузки блок предохранителей

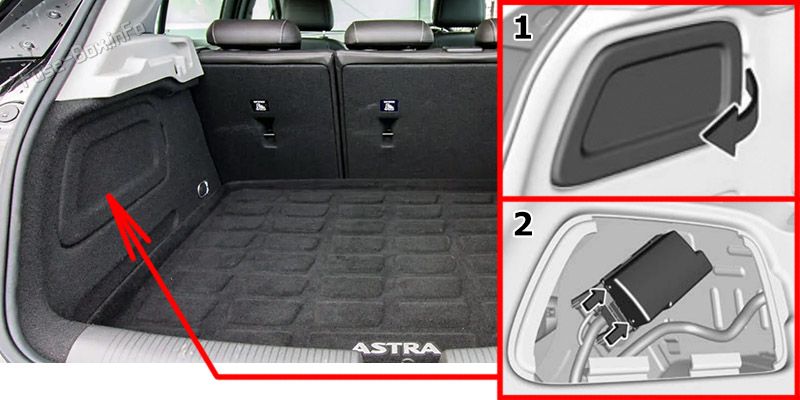

Расположение блока предохранителей
- Это не так.блок предохранителей- расположена с левой стороны грузового отделения за крышкой.
- Снимите обложку.
- Отключить блок предохранителей Прикрыть и удалить.

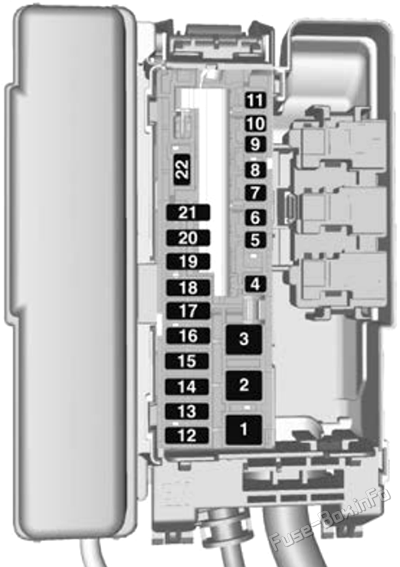

Схема блока предохранителей
| № | Цикл |
|---|---|
| 1 | - |
| 2 | 2017: DC/AC Инвертер |
| 3 | Модуль прицепа |
| 4 | 2017-2018:: Пассажирская сторона механического сиденья |
| 5 | - |
| 6 | 2018-2018:: Модуль предупреждения о расстоянии |
| 7 | - |
| 8 | - |
| 9 | - |
| 10 | 2017-2019:: Услуги |
| 11 | 2020:: Усилитель |
| 12 | Нагрев переднего сиденья (транспортные средства с сигнальным сигналом) |
| 13 | 2018-2020:: Нагрев заднего сиденья (транспортные средства без охранного сигнала) |
| 14 | 6.13.1 Зажигание |
| 15 | Вентиляция сидений |
| 16 | Выпускной пункт прицепа |
| 17 | Выпускной пункт прицепа |
| 18 | - |
| 19 | - |
| 20 | - |
| 21 | 2017-2018:: Складка задних электрических сидений 2020:: Складка задних электрических сидений |
| 22 | - |

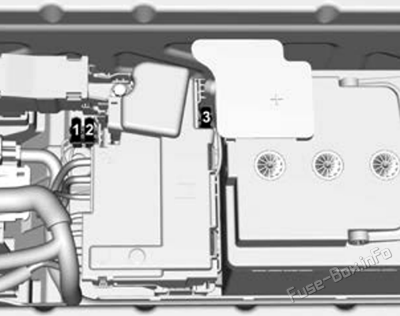

Взрыватели аккумулятора

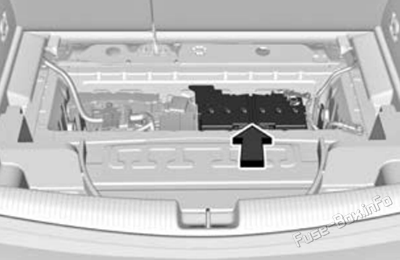

Дополнительные взрыватели расположены вблизи аккумулятора транспортного средства под крышкой грузового отделения.
| № | Цикл |
|---|---|
| 1 | 2017-2019:: Топливный насос 2020 Модуль управления двигателем |
| 2 | 2017-2019 Модуль управления двигателем 2020:: Топливный насос |
| 3 | Электропитание |
