Предохранители и реле Holden Astra Bl 2017-2018
Схемы относятся к указанным годам и вариантам Holden Astra Bl 2017-2018. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
В этой статье мы рассматриваем 7-е поколение Холден Астра Седан (Astra Sedan).BL), изготовленные из 2017 в адрес 2018. Вот вы найдете блок предохранителей диаграммы Холден Астра BK 2017 и 2018, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Holden Astra Sedan (BL)
Содержание
Сопоставимость пассажиров блок предохранителей

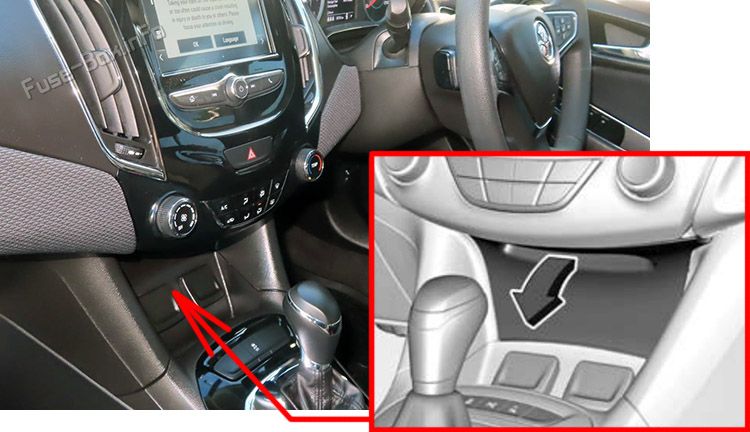

Расположение блока предохранителей
- Это не так.блок предохранителей находится за обложкой. Вытаскивай крышку и убирай.

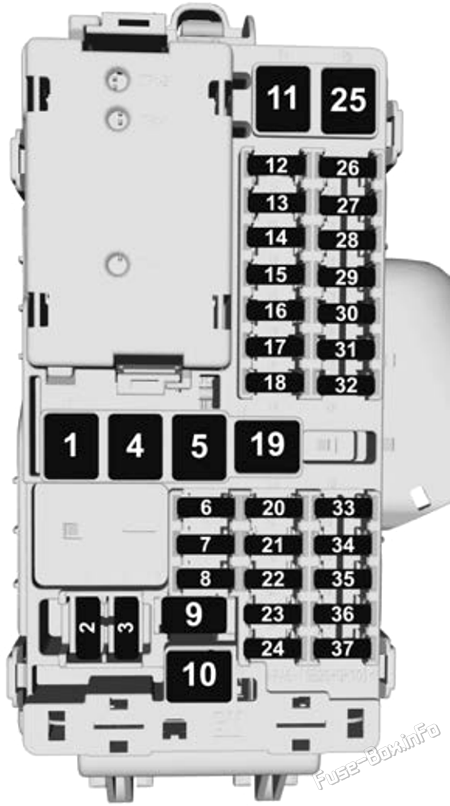

Схема блока предохранителей
| № | Цикл |
|---|---|
| 1 | ABS |
| 2 | Зажигалка для сигарет |
| 3 | розетка питания вперед |
| 4 | Система климатического контроля, вентилятор |
| 5 | Переднее окно |
| 6 | Модуль управления кузовом |
| 7 | Подогреваемое сиденье |
| 8 | Внешние зеркала/датчики дождя/полосы движения остаются опорными/высокопусковыми |
| 9 | Мощное сиденье, водитель |
| 10 | Заднее окно |
| 11 | Модуль управления кузовом |
| 12 | Пассивный вход/ пассивное запуск |
| 13 | Модуль управления кузовом |
| 14 | Центральная запирающая система, крышка багажника |
| 15 | Крыша |
| 16 | Модуль управления кузовом |
| 17 | Модуль управления кузовом |
| 18 | Соединитель данных |
| 19 | - |
| 20 | Диагностический модуль |
| 21 | Система климатического контроля |
| 22 | Датчик для загрузки |
| 23 | Пружина часов |
| 24 | Замок переключателя зажигания/рулевой колонки двигателя |
| 25 | - |
| 26 | Система помощи в вопросах стоянки/информации |
| 27 | - |
| 28 | Навигационный модуль |
| 29 | Тематический блок документов |
| 30 | Система инфо- информации, радио |
| 31 | Модуль управления кузовом |
| 32 | Модуль управления кузовом |
| 33 | - |
| 34 | Перемещение/PRNDL |
| 35 | - |
| 36 | - |
| 37 | Усилитель звука |
Сопоставимость двигателей блок предохранителей

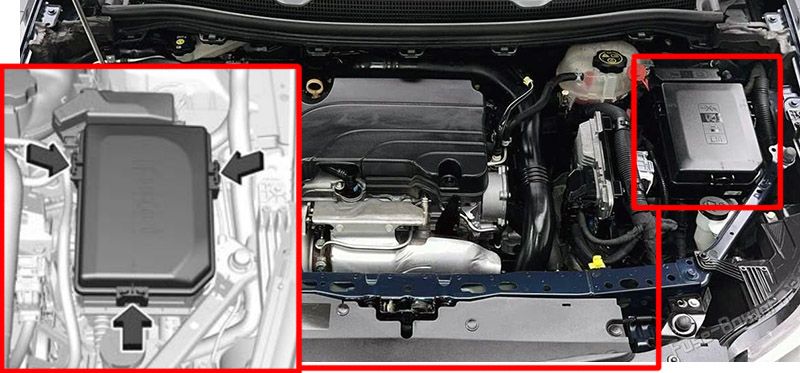

Расположение блока предохранителей
- Это не так.блок предохранителей находится в переднем левом отсека моторного отсека. Развяжите обложку и снимите ее.

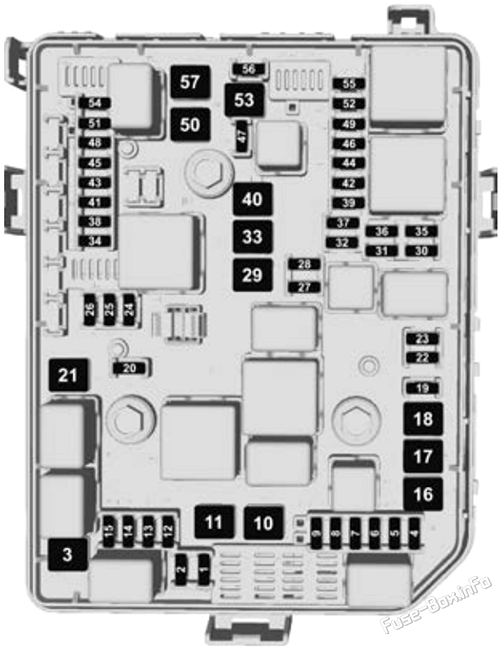

Схема блока предохранителей
| № | Цикл |
|---|---|
| 1 | Спереди - передняя - задняя - стиральная |
| 2 | Сцепление системы кондиционирования воздуха |
| 3 | Запуск |
| 4 | - |
| 5 | Высокий луч LH |
| 6 | Высокий луч RH |
| 7 | - |
| 8 | Рог |
| 9 | - |
| 10 | - |
| 11 | - |
| 12 | Даже банк |
| 13 | Необычное банк |
| 14 | Датчик выпуска |
| 15 | Датчик выпуска |
| 16 | - |
| 17 | - |
| 18 | Передний стеклоочиститель |
| 19 | - |
| 20 | Модуль управления двигателем |
| 21 | Запуск |
| 22 | - |
| 23 | - |
| 24 | ECM |
| 25 | - |
| 26 | Модуль управления трансмиссией |
| 27 | Передний противотуманный огонь |
| 28 | - |
| 29 | - |
| 30 | - |
| 31 | ECM / TCM Зажигание |
| 32 | Вода в топливном датчике/перемещенном водяном насосе |
| 33 | Положения, касающиеся прицепов |
| 34 | Датчик гибкого топлива |
| 35 | - |
| 36 | VAR_FUNC |
| 37 | Устройство для определения положения фары |
| 38 | - |
| 39 | Топливный насос |
| 40 | - |
| 41 | - |
| 42 | Внутреннее зеркало |
| 43 | - |
| 44 | Отопление рулевого колеса |
| 45 | Вентилятор фильтра |
| 46 | Тематический блок документов |
| 47 | Система сигнализации против угона |
| 48 | 5.7 Заднее подогревое сиденье |
| 49 | Замок электрической рулевой колонки (ESCL) |
| 50 | - |
| 51 | Центральный шлюз |
| 52 | Зеркало 1 |
| 53 | Дефог заднего окна |
| 54 | - |
| 55 | Зеркало-дефог 2 |
| 56 | - |
| 57 | ABS насос |

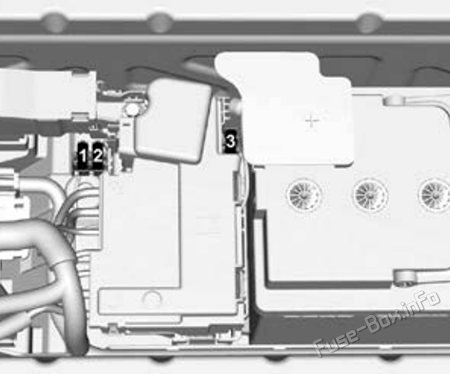

Сопоставимость нагрузки блок предохранителей

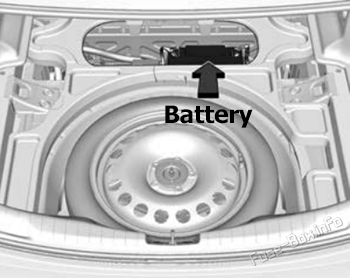

Ряд взрывателей находится рядом с аккумулятором транспортного средства.
| № | Цикл |
|---|---|
| 1 | Модуль управления двигателем |
| 2 | Поставка топлива |
| 3 | Электропитание |
