Предохранители и реле Holden Astra Pj 2015-2017
Схемы относятся к указанным годам и вариантам Holden Astra Pj 2015-2017. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
В этой статье мы рассматриваем 6 - ю поколение Холдена Астра (Astra).PJ), изготовленные из 2015 в адрес 2017. Вот вы найдете блок предохранителей диаграммы Холден Астра PJ 2015, 2016 и 2017, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Holden Astra PJ
Содержание
Сопоставимость пассажиров блок предохранителей

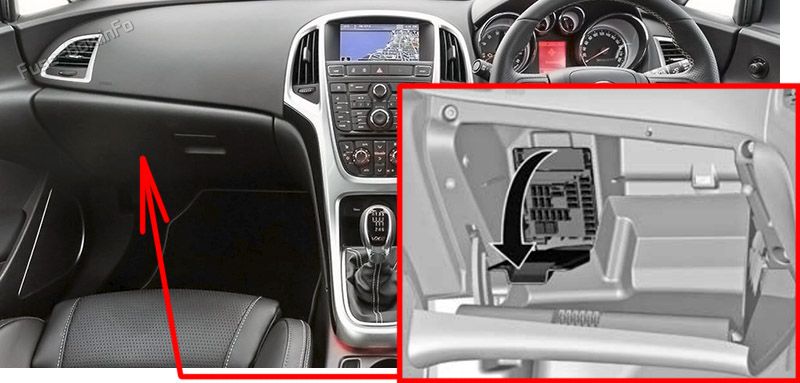

Расположение блока предохранителей
- Это не так.блок предохранителей находится за обложкой в бардачке. Открой бардачок, затем открой обложку и сломай.

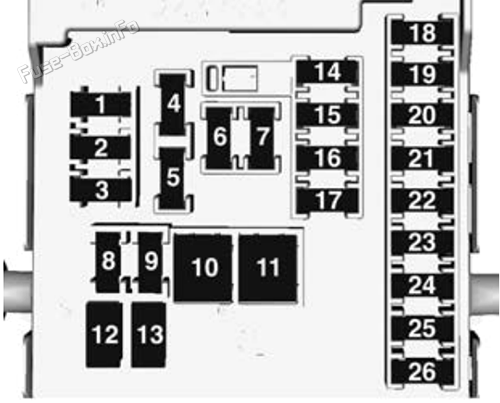

Схема блока предохранителей
| № | Цикл |
|---|---|
| 1 | Показать |
| 2 | Внешние огни/модуль управления кузовом |
| 3 | Внешние огни/модуль управления кузовом |
| 4 | Система инфозащиты |
| 5 | Система инфозащиты/инструменты |
| 6 | розетка питания Зажигалка для сигарет |
| 7 | розетка питания |
| 8 | Левый луч/модуль управления кузовом |
| 9 | Правый низкопустой луч/модуль управления кузовом/модуль подушки безопасности |
| 10 | 2.11 Замки дверей/модуль управления кузовом |
| 11 | Внутреннее вентилятор |
| 12 | - |
| 13 | - |
| 14 | Диагностический соединитель |
| 15 | Подушки безопасности |
| 16 | розетка питания |
| 17 | Система кондиционирования воздуха |
| 18 | Материально-техническое обеспечение |
| 19 | Модуль управления кузовом |
| 20 | Модуль управления кузовом |
| 21 | Блок измерительной аппаратуры/противоугонная система сигнализации |
| 22 | Датчик зажигания |
| 23 | Модуль управления кузовом |
| 24 | Модуль управления кузовом |
| 25 | - |
| 26 | розетка питания грузовое отделение (если грузовое отделение отсутствует) блок предохранителей) |
Сопоставимость двигателей блок предохранителей
Расположение блока предохранителей
- Это не так.блок предохранителей находится в переднем левом отсека моторного отсека. Раздевайся и сворачивай вверх, пока не остановится. Уберите крышку вертикально вверх.

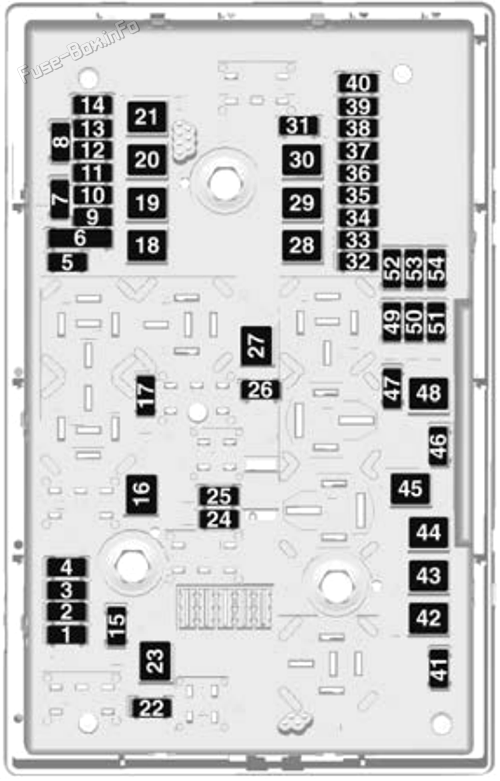

Схема блока предохранителей
| № | Цикл |
|---|---|
| 1 | Модуль управления двигателем |
| 2 | Датчик Lambda |
| 3 | 3.2 Система впрыска/сжигания топлива |
| 4 | 3.2 Система впрыска/сжигания топлива |
| 5 | - |
| 6 | Система сигнализации о нагреве/против угона |
| 7 | Регулятор вентилятора/модуль управления двигателем/модуль управления трансмиссией |
| 8 | Датчик лямбда/охлаждение двигателя |
| 9 | Датчик заднего окна |
| 10 | Датчик аккумуляторной батареи транспортного средства |
| 11 | Выпуск грузовика |
| 12 | Адаптивное переднее освещение/автоматическое управление светом |
| 13 | ABS |
| 14 | Очиститель заднего окна |
| 15 | Модуль управления двигателем |
| 16 | Запуск |
| 17 | Модуль управления трансмиссией |
| 18 | Подогреваемое заднее окно |
| 19 | Передние окна с питанием |
| 20 | Задние окна с мощностью |
| 21 | Задний электрический центр |
| 22 | Левый луч дальнего света (галоген) |
| 23 | Система мойки фар |
| 24 | Правый нижний луч (Xenon) |
| 25 | Левый луч (Xenon) |
| 26 | Передние противотуманные огни |
| 27 | Отопление дизельного топлива |
| 28 | Система запуска |
| 29 | 5.7 Электрический стояночный тормоз |
| 30 | ABS |
| 31 | Адаптивный контроль за круизом |
| 32 | Подушки безопасности |
| 33 | Адаптивное переднее освещение/автоматическое управление светом |
| 34 | Рециркуляция отработавших газов |
| 35 | Внешнее зеркало/датчик дождя |
| 36 | Контроль за климатом |
| 37 | Соленоид фильтра |
| 38 | Вакуумный насос |
| 39 | Модуль централизованного контроля |
| 40 | Система омывателя ветрового стекла/омывки заднего окна |
| 41 | Луч правой стороны (галоген) |
| 42 | вентилятор радиатора |
| 43 | Очиститель ветрового стекла |
| 44 | Очиститель ветрового стекла |
| 45 | вентилятор радиатора |
| 46 | - |
| 47 | Рог |
| 48 | вентилятор радиатора |
| 49 | Топливный насос |
| 50 | 6.7 Регулировка/адаптация переднего освещения фар |
| 51 | Воздушная заслонка |
| 52 | Вспомогательный обогревательный прибор/двигатель дизельного двигателя |
| 53 | Модуль управления трансмиссией/модуль управления двигателем |
| 54 | Вакуумный насос/группа стойки для внутреннего сгорания/нагревающая вентиляция/система кондиционирования воздуха |
Сопоставимость нагрузки блок предохранителей

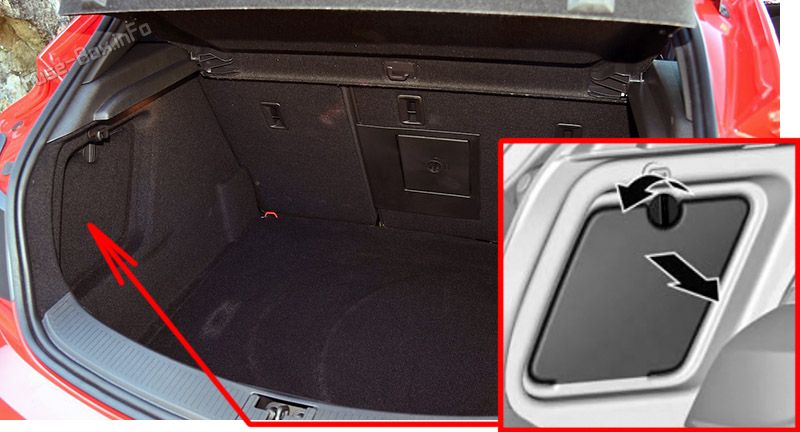

Расположение блока предохранителей
- Это не так.блок предохранителей находится на левой стороне грузового отделения за крышкой.

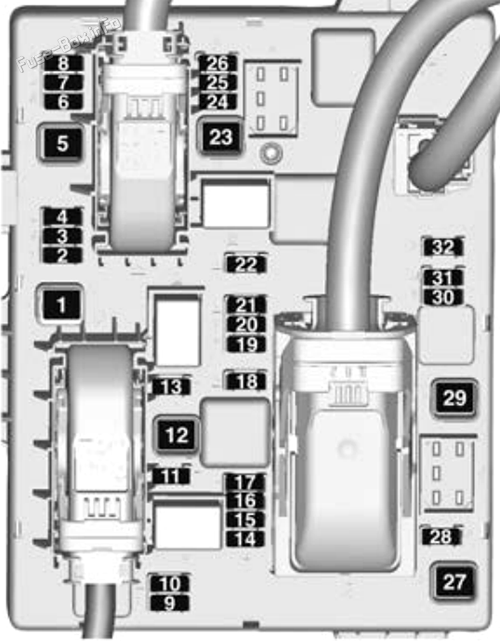

Схема блока предохранителей
| № | Цикл |
|---|---|
| 1 | - |
| 2 | Выпускной пункт прицепа |
| 3 | Помощь в вопросах стоянки |
| 4 | - |
| 5 | - |
| 6 | - |
| 7 | Мощное сиденье |
| 8 | - |
| 9 | - |
| 10 | - |
| 11 | Модуль прицепа/разъем прицепа |
| 12 | Модуль прицепа |
| 13 | Выпускной пункт прицепа |
| 14 | Заднее сиденье/ электрическое откидывание |
| 15 | - |
| 16 | Внутреннее зеркало/камера заднего вида |
| 17 | розетка питания |
| 18 | - |
| 19 | Отопление рулевого колеса |
| 20 | Крыша |
| 21 | Подогреваемые передние сиденья |
| 22 | - |
| 23 | - |
| 24 | - |
| 25 | - |
| 26 | Деактивированный логистический режим |
| 27 | - |
| 28 | - |
| 29 | - |
| 30 | - |
| 31 | Усилитель/подвуфер |
| 32 | Система активной демпфации/предупреждение о выходе из полосы движения |
