Предохранители и реле Holden Astra Ts 1998-2005
Схемы относятся к указанным годам и вариантам Holden Astra Ts 1998-2005. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
В этой статье мы рассматриваем четвёртую поколение Холдена Астра (Astra).TS), изготовленные из 1998 в адрес 2005. Вот вы найдете блок предохранителей диаграммы Холден Астра 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Holden Astra TS
Содержание

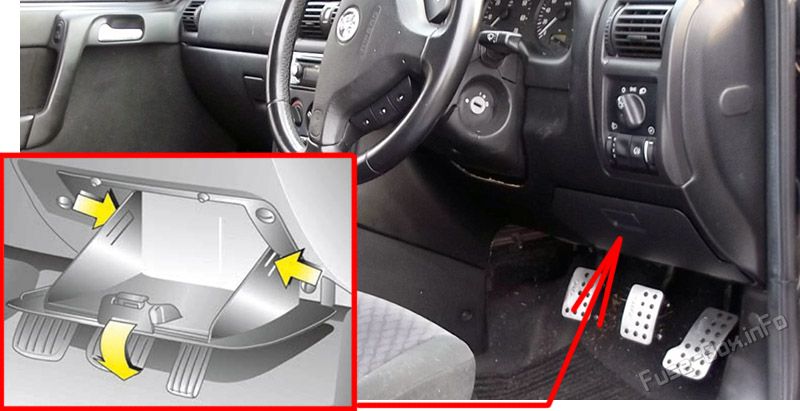

блок предохранителей Место проведения
Взрыватели расположены за кладовкой, справа от рулевого колеса.
- Открой хранилище.
- Нажмите на выступах сбоку крышки отсека, как показано.
- Скручивай крышку до полной последовательности.
- Отключить крышку.

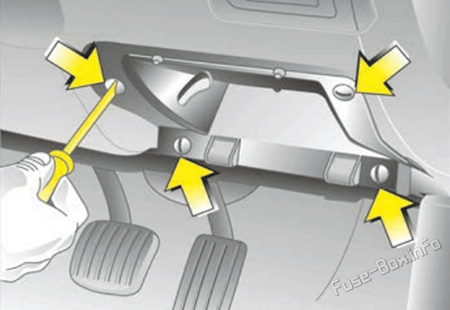

Удаление корпуса кладовки:
Расслабь винты и сними с них крышку. Нумерация взрывателей указана на задней части корпуса хранилища.
блок предохранителей Диаграммы

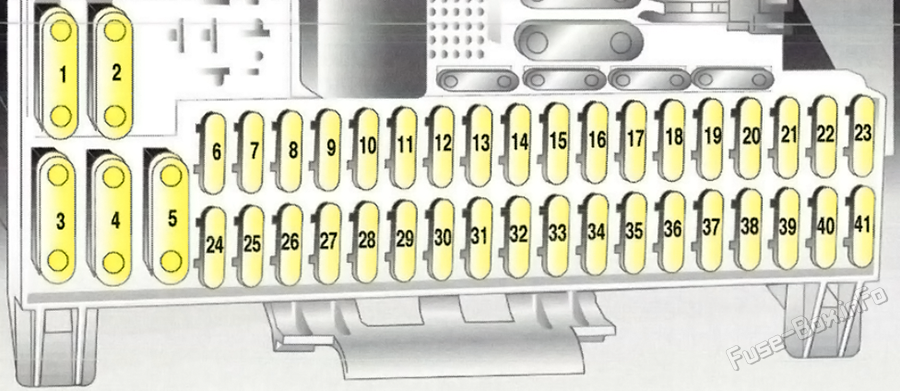

1998, 1999, 2000, 2001, 2002
| № | Ампы | Описание |
|---|---|---|
| 1 | - | - |
| 2 | 30A | Вентилятор |
| 3 | 40A | Подогреваемое заднее окно |
| 4 | - | - |
| 5 | - | - |
| 6 | 10A | Правый фара с низким лучом, регулировка диапазона света |
| 7 | 10A | Парковые и задние огни (справа), номерные знаки |
| 8 | 10A | Правый луч |
| 9 | - | |
| 10 | 15A | Рог |
| 11 | 20A | Централизованное блокирование |
| 12 | 15A | Туманные огни |
| 13 | 7.5A | Информационный дисплей |
| 14 | 30A | Ветровые стеклоочистители |
| 15 | 7.5A | Электрические окна, электрические зеркала |
| 16 | 10A | Задние противотуманные фары |
| 17 | 30A | Электрические окна |
| 18 | 7.5A | Регулировка диапазона света |
| 19 | - | - |
| 20 | 30A | Электрические окна |
| 21 | 7.5A | Замок зажигания, радио |
| 22 | 15A | Предупреждающие о опасности вспышки, информационные дисплеи, контрольные индикаторы |
| 23 | 10A | ABS, силовой рулевой механизм |
| 24 | 10A | Левый нижний луч, регулировка луча дальнего света |
| 25 | 10A | Парковые и задние огни (слева), номерные огни |
| 26 | 10A | Левый луч |
| 27 | - | - |
| 28 | 7.5A | С любезного разрешения |
| 29 | 10A | Предупреждающий сигнализатор, фонарь вежливости, автотранс |
| 30 | - | - |
| 31 | - | - |
| 32 | 10A | Предупреждение о включении фары |
| 33 | - | - |
| 34 | 20A | Информационный дисплей, радио |
| 35 | 10A | Автоматическая трансмиссия, охлаждение двигателя, воздушная конденсация. |
| 36 | 20A | Зажигалка для сигарет |
| 37 | - | - |
| 38 | 10A | Тормозные огни, автотрансинформационный дисплей, управление движением |
| 39 | 7.5A | Автотранс, охлаждение двигателя, кондиционирование воздуха |
| 40 | 7.5A | Охлаждение двигателя, воздухозаборник. |
| 41 | 10A | Нагреваемые внешние зеркала |

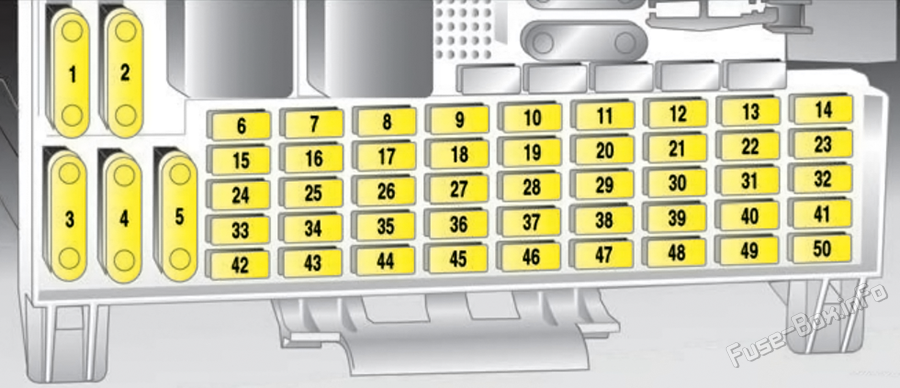

2003, 2004, 2005
| № | Ампы | Описание |
|---|---|---|
| 1 | 40A | Преобразованный, сворачивающийся верх |
| 2 | 30A | Вентилятор |
| 3 | 40A | Подогреваемое заднее окно |
| 4 | - | - |
| 5 | - | - |
| 6 | 10A | Правый фара с низким лучом, регулировка диапазона света |
| 7 | 10A | Парковые и задние огни (справа), номерные знаки |
| 8 | 10A | Правый луч |
| 9 | - | - |
| 10 | 15A | Рог |
| 11 | 20A | Централизованное блокирование |
| 12 | 15A | Туманные огни |
| 13 | 5A | Информационный дисплей |
| 14 | 30A | Ветровые стеклоочистители |
| 15 | 5A | Электрические окна, электрические зеркала, внутреннее освещение |
| 16 | 10A | Задние противотуманные огни |
| 17 | 30A | Электрические окна |
| 18 | 5A | 2003: Регулировка диапазона фар 2004-2005:: лампа номерного знака, регулировка диапазона фар, автоматическая трансмиссия |
| 19 | 10A | CD Изменение |
| 20 | 30A | Электрические окна |
| 21 | 5A | Замок зажигания, радио |
| 22 | 15A | Предупреждающие о опасности вспышки, информационные дисплеи, навигационный компьютер, контрольные индикаторы |
| 23 | 10A | ABS, силовой рулевой механизм |
| 24 | 10A | 2003:: Левый луч с низким лучом, регулировка луча дальнего света 2004-2005:: левый низкий луч; |
| 25 | 10A | Парковые и задние огни (слева), номерные знаки |
| 26 | 10A | Левый луч |
| 27 | - | - |
| 28 | 5A | С любезного разрешения |
| 29 | 10A | 2003:: Предупреждающий сигнализатор, фонарь освещения, автоматический привод 2004-2005:: Предупреждающий сигнализатор, автоматическая трансмиссия |
| 30 | - | - |
| 31 | 20A | Очиститель врат |
| 32 | 10A | Дневные ходовые огни |
| 33 | 20A | Терминал 30: Постоянный ток для автоприцепа/прицепа |
| 34 | 20A | Информационный дисплей, радио |
| 35 | 10A | Автоматическая трансмиссия, охлаждение двигателя, воздушная конденсация. |
| 36 | 15A | Зажигалка для сигарет |
| 37 | 20A | Подогреваемые передние сиденья |
| 38 | 10A | Тормозные огни, автотрансинформационный дисплей, управление движением, электронный кондиционер |
| 39 | 5A | Автотранс, охлаждение двигателя, кондиционирование воздуха |
| 40 | 5A | Охлаждение двигателя, воздухозаборник. |
| 41 | 10A | Нагреваемые внешние зеркала |
| 42 | 5A | С любезного разрешения |
| 43 | - | - |
| 44 | - | - |
| 45 | 5A | Отопление сидений |
| 46 | 15A | Система зажигания |
| 47 | 20A | Стационарный обогревательный прибор |
| 48 | 2A | Преобразованный, сворачивающийся верх |
| 49 | 2A | Преобразованный, сворачивающийся верх |
| 50 | - | - |
