Предохранители и реле Holden Barina Hatch Tk 2005-2008
Схемы относятся к указанным годам и вариантам Holden Barina Hatch Tk 2005-2008. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
В этой статье мы рассматриваем пятый поколение Холдена Барины (Alden Barina).TK; Hatchback), изготовленный из 2005 в адрес 2008. Вот вы найдете блок предохранителей диаграммы Холден Барина Хэтчбэк 2005, 2006, 2007 и 2008, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.
Схема предохранителей Holden Barina Hatch (TK) 2005-2008
Содержание
Сопоставимость пассажиров блок предохранителей

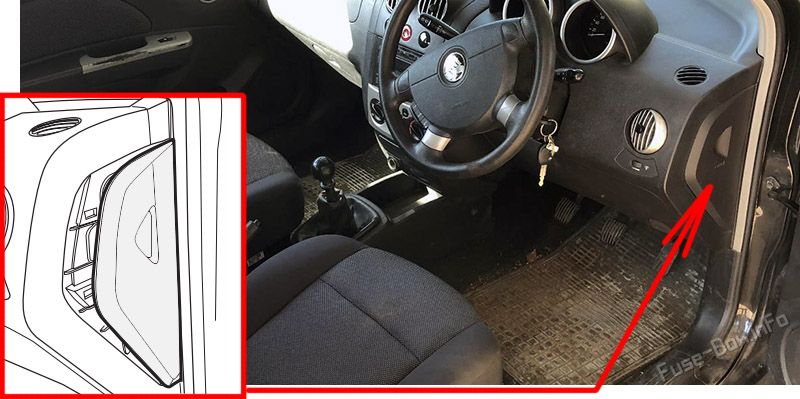

Расположение блока предохранителей
Взрыватели расположены на боковой стенке приборной панели. Чтобы открыть крышку предохранителя, открыть боковую дверь водителя, вытащить верхнюю часть крышки.

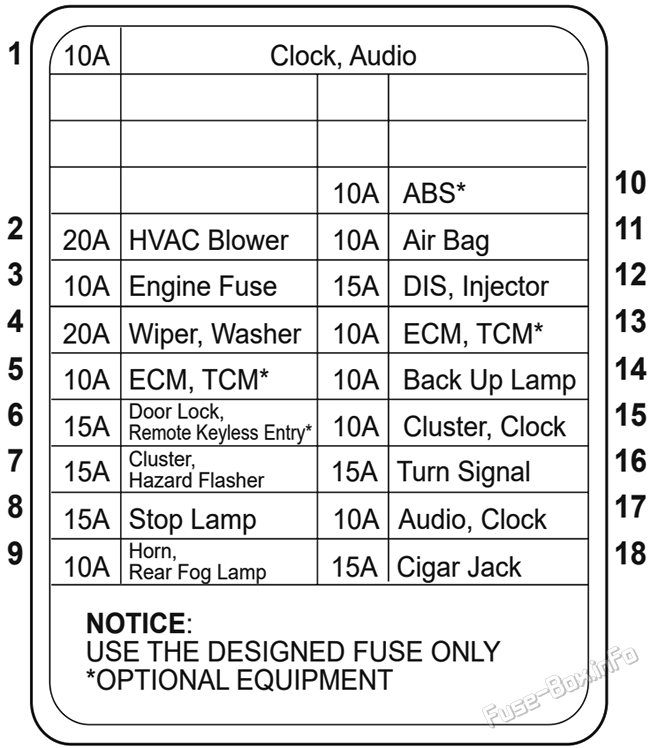

Схема блока предохранителей
| № | Ампы | Защищенные цепи |
|---|---|---|
| 1 | 10A | Время; звуковая система |
| 2 | 20A | Мотор с датчиком |
| 3 | 10A | Фуза двигателя |
| 4 | 20A | Промывка; |
| 5 | 10A | Электронный модуль управления; модуль управления трансмиссией (если он установлен) |
| 6 | 15A | Замок двери; удаленный вход без ключей (если он установлен) |
| 7 | 15A | Блок приборов; предупредительный сигнализатор |
| 8 | 15A | Остановить лампу |
| 9 | 10A | Горн; задний туман |
| 10 | 10A | Антиблокировочная тормозная система (если она установлена) |
| 11 | 10A | Воздушный мешок |
| 12 | 15A | DIS; инжектор (если он установлен) |
| 13 | 10A | Электронный модуль управления; модуль управления трансмиссией (если он установлен) |
| 14 | 10A | Резервный фонарь |
| 15 | 10A | Блок инструментов; часы |
| 16 | 15A | Сигнал поворот |
| 17 | 10A | Звук; часы |
| 18 | 15A | прикуриватель Джек, |
Сопоставимость двигателей блок предохранителей

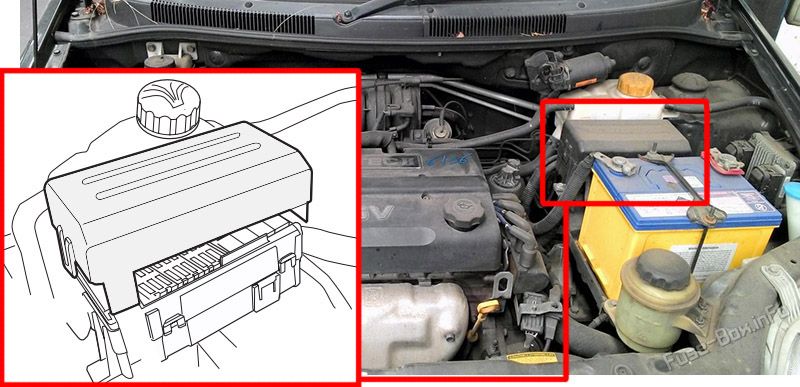

Расположение блока предохранителей
- Это не так.блок предохранителей- расположена в моторном отделении рядом с резервуаром охлаждающей жидкости. Чтобы снять обложку, отпустить улов со стороны блок предохранителей в сторону двигателя и разогреть две вкладки с противоположной стороны.

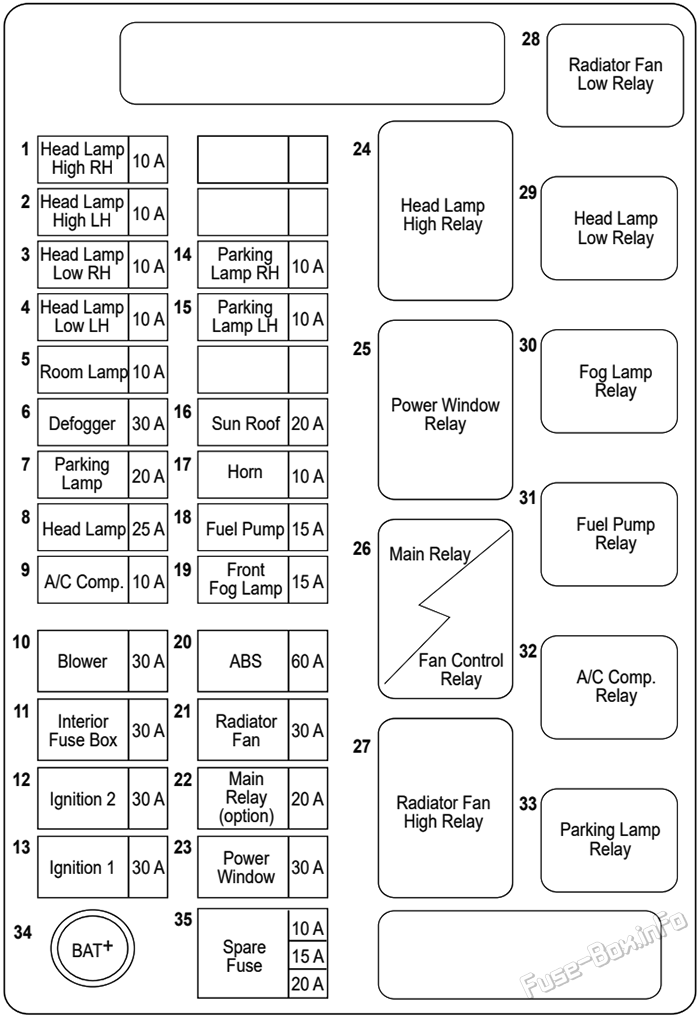

Схема блока предохранителей
| № | Ампы | Защищенные цепи |
|---|---|---|
| 1 | 10A | Фара с правым верхним светом |
| 2 | 10A | Фара с левым верхним светом |
| 3 | 10A | 5.7 Фара с правым наклоном луча |
| 4 | 10A | Фара с левым наклонным светом |
| 5 | 10A | Лампа купола |
| 6 | 30A | Депоггер |
| 7 | 20A | Стоянка для стоянки |
| 8 | 25A | Фара |
| 9 | 10A | Компрессор для кондиционирования воздуха |
| 10 | 30A | Вытяжка |
| 11 | 30A | Внутреннее взрывательное устройство |
| 12 | 30A | Зажигание 2 |
| 13 | 30A | Зажигание 1 |
| 14 | 10A | Правый стояночный огонь |
| 15 | 10A | Левый стояночный огонь |
| 16 | 20A | Крыша |
| 17 | 10A | Рог |
| 18 | 15A | Топливный насос |
| 19 | 15A | Передний туманный огонь |
| 20 | 60A | Антиблокировочные тормоза (ABS) |
| 21 | 30A | вентилятор радиатора |
| 22 | 20A | Основной реле (если он установлен) |
| 23 | 30A | Окно мощности |
| 24 | Фара с высоким лучом (задний ход) | |
| 25 | Окно мощности (перезагрузка) | |
| 26 | Основные релейные/контрольные реле | |
| 27 | Высокая скорость вентилятор радиатора (Отмена) | |
| 28 | Низкая скорость вентилятор радиатора (Отмена) | |
| 29 | Лампа с низковольтным световым отрубом (реле) | |
| 30 | Туманный фонарь (реле) | |
| 31 | Топливный насос (заправочный насос) | |
| 32 | Компрессор для кондиционирования воздуха (резерв) | |
| 33 | Стоянка (реле) | |
| 34 | Положительный терминальный знак аккумулятора | |
| 35 | резерв взрыватели (взрыватели) 10A, 15A, 20A) |
