Предохранители и реле Holden Barina Sedan Tk 2006-2008
Схемы относятся к указанным годам и вариантам Holden Barina Sedan Tk 2006-2008. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
В этой статье мы рассматриваем пятый поколение Холдена Барины (Alden Barina).TK; седан), производимый из 2006 в адрес 2008. Вот вы найдете блок предохранителей диаграммы Холден Барина Седан 2006, 2007 и 2008, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.
Схема предохранителей Holden Barina Sedan (TK) 2006-2008
Содержание
Сопоставимость пассажиров блок предохранителей

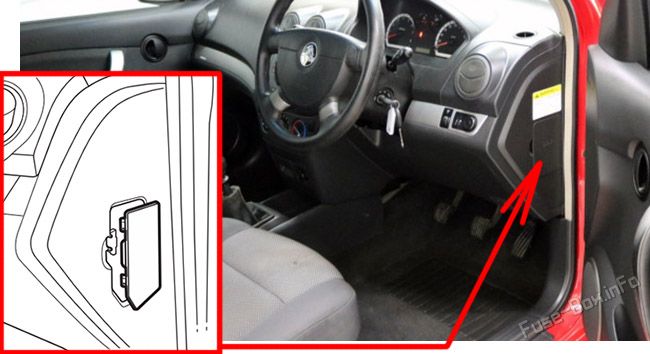

Расположение блока предохранителей
Взрыватели расположены на боковой стенке приборной панели. Чтобы открыть крышку предохранителя, открыть боковую дверь водителя, вытащить верхнюю часть крышки.

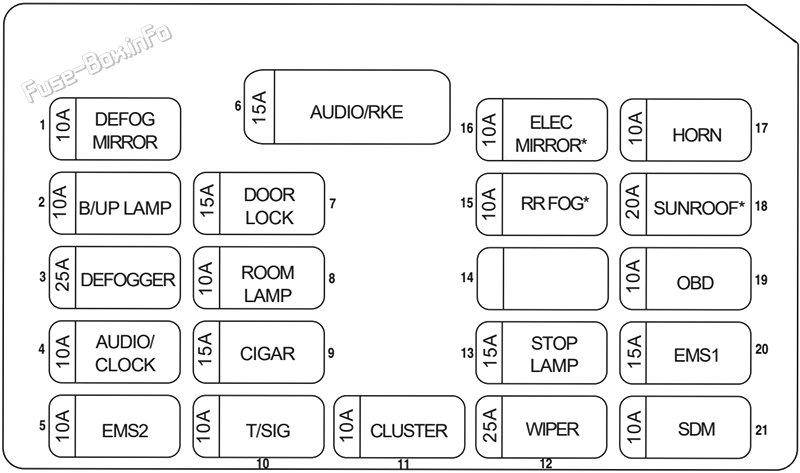

Схема блока предохранителей
| № | Ампы | Защищенные отрубы |
|---|---|---|
| 1 | 10A | Внешнее зеркало |
| 2 | 10A | Резервный фонарь |
| 3 | 25A | Демистер заднего окна |
| 4 | 10A | Звуковые/часы |
| 5 | 10A | EMS2 |
| 6 | 15A | Звуковой /RKE |
| 7 | 15A | Замок двери |
| 8 | 10A | Лампа для комнат |
| 9 | 15A | Зажигалка для сигарет |
| 10 | 10A | Поворачивай сигналы |
| 11 | 10A | Тематический блок |
| 12 | 25A | Проволоки |
| 13 | 15A | Стоп-сигналы |
| 14 | - | резерв |
| 15 | 10A | RR Туман (если установлен) |
| 16 | 10A | 6.7 Электрозеркала |
| 17 | 10A | Рог |
| 18 | 20A | Подсветка (если установлена) |
| 19 | 10A | OBD |
| 20 | 15A | EMS1 |
| 21 | 10A | SDM |
Сопоставимость двигателей блок предохранителей

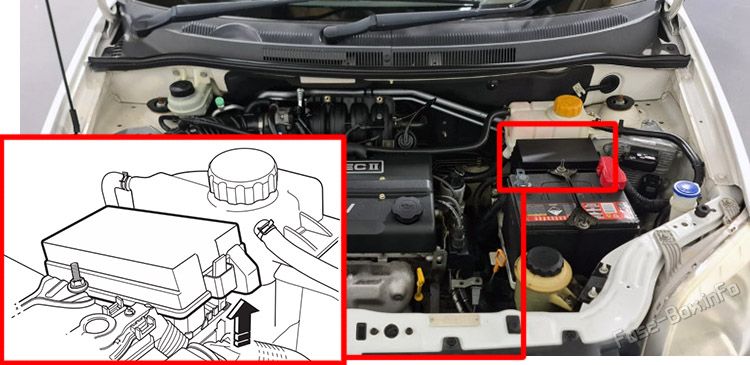

Расположение блока предохранителей
- Это не так.блок предохранителей- расположена в моторном отделении рядом с резервуаром охлаждающей жидкости. Чтобы снять обложку, отпустить улов со стороны блок предохранителей в сторону двигателя и разогреть две вкладки с противоположной стороны.

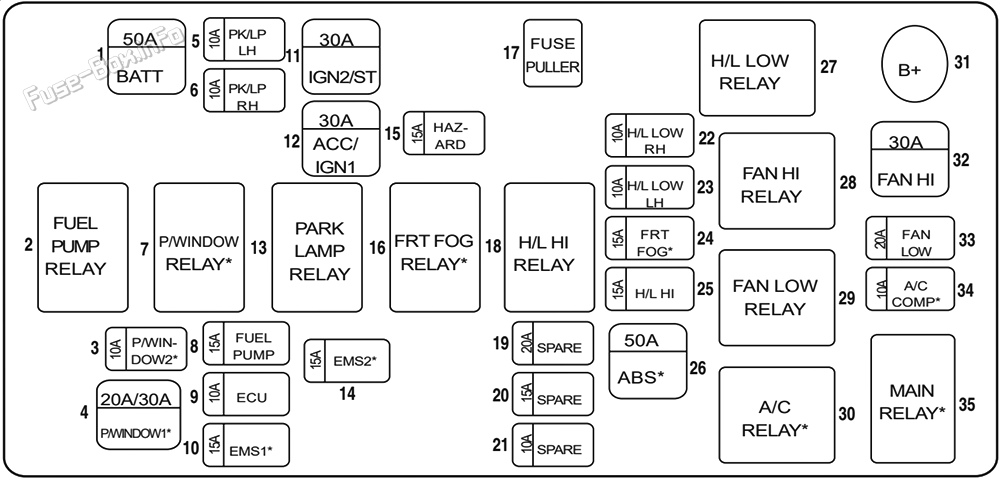

Схема блока предохранителей
| № | Ампы | Защищенные отрубы |
|---|---|---|
| 1 | 50A | Аккумуляторная батарея |
| 2 | Реле топливного насоса | |
| 3 | 10A | Мощность окна 2 |
| 4 | 20A/30A | Мощность окна 1 |
| 5 | 10A | Парковый фонарь L/H |
| 6 | 10A | Парковая лампа R/H |
| 7 | Реле с электрическим окном | |
| 8 | 15A | Топливный насос |
| 9 | 10A | ECU |
| 10 | 15A | EMS1 |
| 11 | 30A | 6.11.5 Зажигание2 ST |
| 12 | 30A | 6.11.1 Зажигание1 ACC |
| 13 | Реле с лампой парковки | |
| 14 | 15A | EMS2 |
| 15 | 15A | Опасность |
| 16 | Реле передних противотуманных фар (если оно установлено) | |
| 17 | Включатель | |
| 18 | Реле " Hi " | |
| 19 | 20A | резерв |
| 20 | 15A | резерв |
| 21 | 10A | резерв |
| 22 | 10A | Низкий R/H |
| 23 | 10A | Низкий Л/Н |
| 24 | 15A | Передние противотуманные огни (если таковые установлены) |
| 25 | 15A | Фара привет |
| 26 | 50A | ABS (если установлено) |
| 27 | Низкий (перезаправочный) свет | |
| 28 | Фан При (перезагрузка) | |
| 29 | Низкий (откидной) вентилятор | |
| 30 | А/С (отменить) | |
| 31 | Положительная батарея | |
| 32 | 30A | Привет |
| 33 | 20A | Низкий уровень вентилятора |
| 34 | 10A | Компрессор A/C |
| 35 | Главный (перезагрузка) |
