Схема предохранителей Holden Barina Spark (MJ)

Holden Barina Spark (MJ; 2011-2015)

Сопоставимость пассажиров блок предохранителей

Расположение блока предохранителей

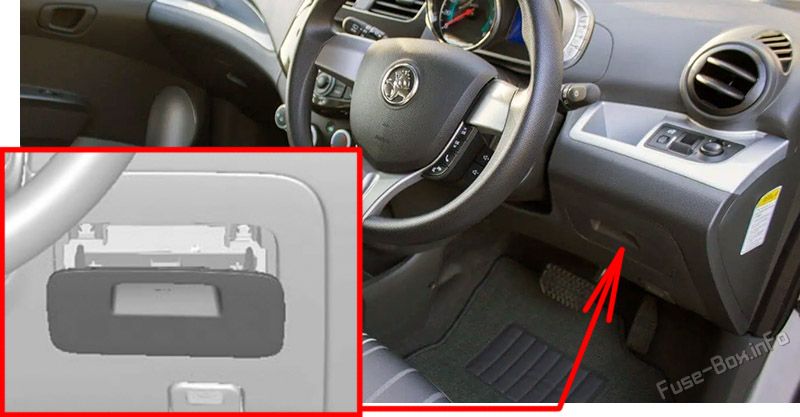

Внутренняя блок предохранителей- расположена на нижней стороне приборной панели с водительской стороны (может быть крышка или нет).Location of the fuses in the passenger compartment: Holden Barina Spark (MJ; 2010-2015)

блок предохранителей Диаграммы

Вариант 1 (Автоматическая трансмиссия)

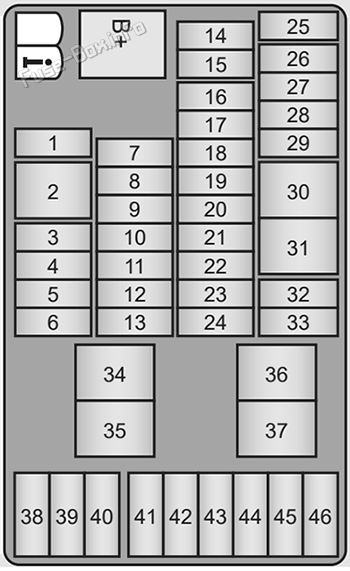

Instrument panel fuse box diagram (ver.1): Holden Barina Spark (MJ; 2010-2015)

Назначение взрывателей в приборной панели (ver.1)
№Функция
1-
2-
3Вентиляционный переключатель и переключатель системы кондиционирования воздуха
4-
5-
6Вытяжка
7Модуль управления кузовом 4
8Модуль управления кузова 5
9Модуль управления кузовом 7
10Группа по инструментам
11-
12Энергоснабжение подушек
13-
14SWC BKLT
15
16Модуль управления кузова 1
17Модуль управления кузова 2
18Модуль управления кузова 3
19Модуль управления кузова 6
20Модуль управления кузовом 8
21-
22Подключение к каналу связи данных
23Дискреционный логический датчик зажигания
24Внешнее зеркало заднего вида
25-
26-
27-
28Группа по инструментам
29Зажигание подушки безопасности
30-
31Переднее окно
32Вспомогательное оборудование розетка питания
33-
34Запустить реле
35Логический режим ретрансляции
36Дополнительный/окрепленный дополнительный реле
37-
38Радио
39Вентиляция и кондиционирование воздуха
40-
41резерв взрыватель
42резерв взрыватель
43резерв взрыватель
44резерв взрыватель
45резерв взрыватель
46резерв взрыватель

Вариант 2 (Ручная передача)

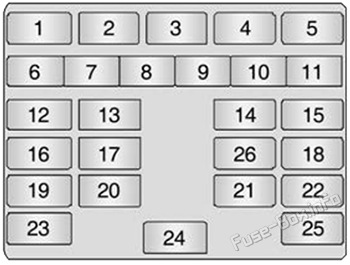

Instrument panel fuse box diagram (ver.2): Holden Barina Spark (MJ; 2010-2015)

Назначение взрывателей в приборной панели (ver.2)
№Функция
1Задний стеклоочиститель
2Зеркало/внешнее зеркало заднего вида
3Фара
4Электрическое зеркало заднего вида
5Замок двери
6Передний стеклоочиститель
7резерв взрыватель
8Обратные огни
9Поворачивай сигналы
10Задний демистер
112014-2015 Задние огни
12Группа по приборам
13Вытяжка
14Подушки безопасности
15Соединение с устройством ограничения кражи/связь данных
16-
172011-2013 Задние окна с мощностью
18Радио/дальней вход без ключей/дальний вход
19Модуль управления двигателем (ECM)/сдерживание кражи
202011-2013 Передние окна с питанием
2014-2015:: тепловые коврики
21Мощность розетки/зажигалки
22Стоп-сигналы
23Запуск
24Радио/часы/дальний вход без ключей
252011-2013:: Приборная панель/внутренние огни
2014-2015:: Подушки безопасности
262014-2015:: внутренние фонари

Сопоставимость двигателей блок предохранителей

Расположение блока предохранителей

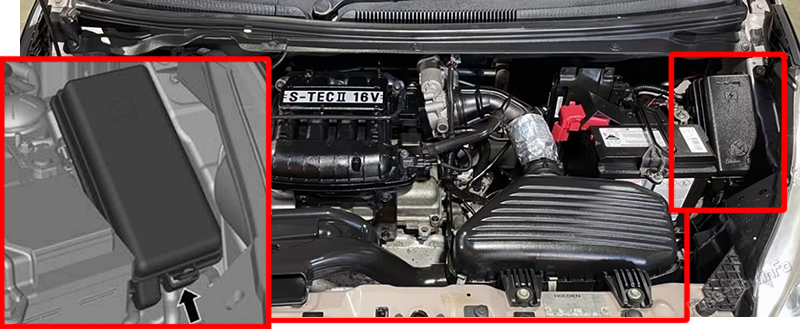

Location of the fuses in the engine compartment: Holden Barina Spark (MJ; 2010-2015)

блок предохранителей Диаграммы

Вариант 1 (Автоматическая трансмиссия)

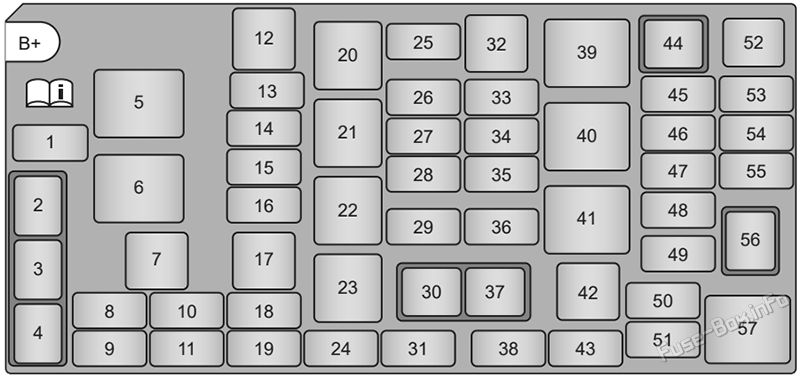

Under-hood fuse box diagram (ver.1): Holden Barina Spark (MJ; 2010-2015)

Определение расположения взрывателей в моторном отделении (ver.1)
№Функция
1Моющие машины для ветрового стекла
2Реле для мытья заднего ветрового стекла
3Передняя стиральная реле ветрового стекла
4Розвежский реле
5Высоковольтный реле
6Низкий реле вентилятора
7ABS1
8Рог
9-
10-
11резерв взрыватель
12 Высокая ванна
13 Передний туман
14 Фара высоко левая
15 Фара высокоправая
16 Низкий уровень вентилятора
17 ABS2
18 TCM
19 резерв взрыватель
20Передняя противотуманная реле
21Высокое реле фар
22Реле топливного насоса
23TCM реле
24резерв взрыватель
25ABS3
26EMIS2
27Канистра
28Топливный насос
29Передний стеклоочиститель
30Реле управления передним стеклоочистителем
31резерв взрыватель
32Запуск
336.13.1 Зажигание
34EMIS1
35-
36-
37Реле скорости переднего стеклоочистителя
38-
39& Запуск реле
40Реле двигателя
41Реле с запуском/ срабатывающим реле
42Центр внутренней электрооборудования
43-
44Реле кондиционера воздуха
45Кондиционер воздуха
46ECM/TCM1
47ECM/TCM2
48Низкий вакуумный переключатель
49AOS
50Зеркало-греватель
51Задний дефог
52Включатель
53TCM& скальпель
54Значения напряжения
55Задний стеклоочиститель
56Реле заднего стеклоочистителя
57Реле для сбора задних дефог

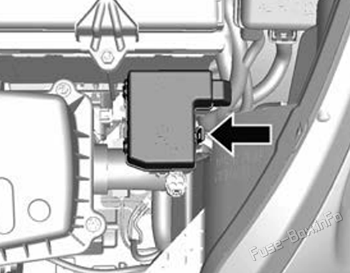

Вспомогательное оборудование блок предохранителейAuxiliary fuse box location: Holden Barina Spark (MJ; 2010-2015)

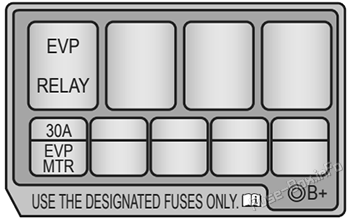

Auxiliary fuse box diagram: Holden Barina Spark (MJ; 2010-2015)

№Функция
1EVP реле
2-
3-
4-
5EVP мотор
6-
7-
8-

Вариант 2 (Ручная передача)

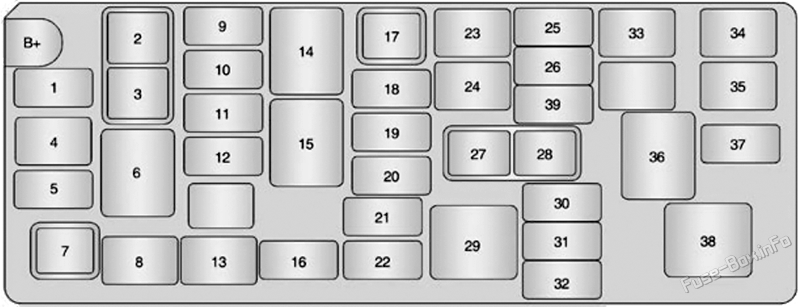

Under-hood fuse box diagram (ver.2): Holden Barina Spark (MJ; 2010-2015)

Назначение взрывателей в моторном отделении (вер.2)
№Функция
1Топливный насос
2Реле парка
3Низкий реле вентилятора
4Высокая ванна
5Кондиционирование воздуха
6Высоковольтный реле
7Реле кондиционирования воздуха
8ABS2
9Парк LH
10Парк RH
11Передний фок
12Низкий уровень вентилятора
13ABS1
14Передняя противотуманная реле
15Реле топливного насоса
16резерв взрыватель
17Высокое реле фар
18Фары высокой
19Низкая фара LH
20Низкая фара RH
21резерв взрыватель
22резерв взрыватель
23Зажигание/запуск
246.7.5 Зажигание1/доступ
25Огни опасности
26Рог
27Низкая реле фар
28Розвежский реле
29Главный реле двигателя
306.13.1 Зажигание
31EMIS1
32EMIS2
33Батарея с приборной панелью
34-
352014-2015:: Переднее окно
362014-2015:: передний передний оконный реле
374.3.1 Устройство управления двигателем
382014-2015:: Эвап-реле
