Предохранители и реле Holden Barina Tk 2009-2011
Схемы относятся к указанным годам и вариантам Holden Barina Tk 2009-2011. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
В этой статье мы рассматриваем пятый поколение Холдена Барины (Alden Barina).TK; с подтяжкой лица), изготовленные из 2008 в адрес 2011. Вот вы найдете блок предохранителей диаграммы Холден Барина 2008, 2009, 2010 и 2011, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.
Схема предохранителей Holden Barina (TK) 2008-2011
Содержание
Сопоставимость пассажиров блок предохранителей

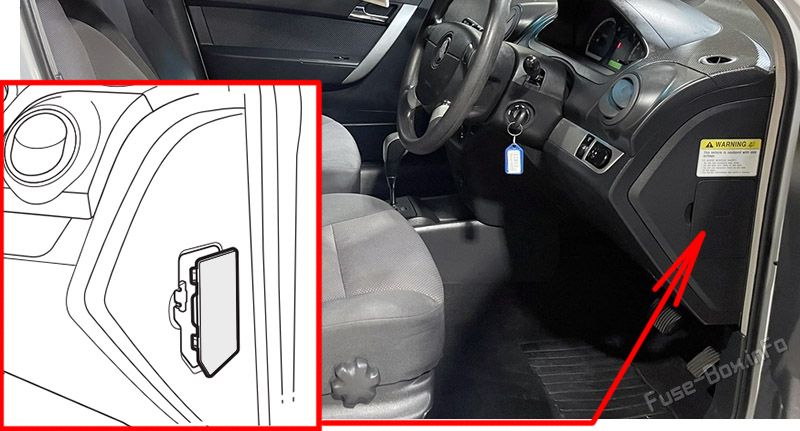

Расположение блока предохранителей
Взрыватели расположены на боковой стенке приборной панели. Чтобы открыть крышку предохранителя, открыть боковую дверь водителя, вытащить верхнюю часть крышки.

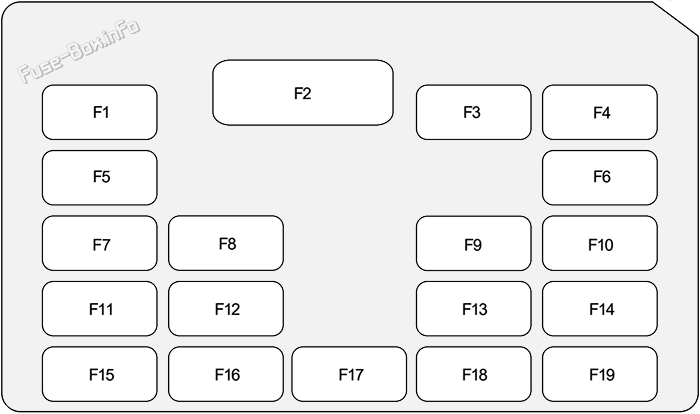

Схема блока предохранителей
| № | Ампы | Функция |
|---|---|---|
| F1 | 10A | Дефоговое зеркало |
| F2 | 15A | Звуковой /RKE |
| F3 | 15A | Зеркало/горная крыша |
| F4 | 15A | Рог |
| F5 | 10A | Резервный фонарь |
| F6 | 15A | Замок двери |
| F7 | 15A | Сокет |
| F8 | 10A | Лампа с кассетным залом |
| F9 | 25A | RR dfog |
| F10 | 10A | OBD |
| F11 | 10A | Звук |
| F12 | 15A | Сигары |
| F13 | 15A | Стоп-сигнал |
| F14 | 15A | EMS1 |
| F15 | 10A | EMS2 |
| F16 | 10A | T/SIG |
| F17 | 10A | Тематический блок |
| F18 | 25A | Проволока |
| F19 | 10A | SDM |
Сопоставимость двигателей блок предохранителей

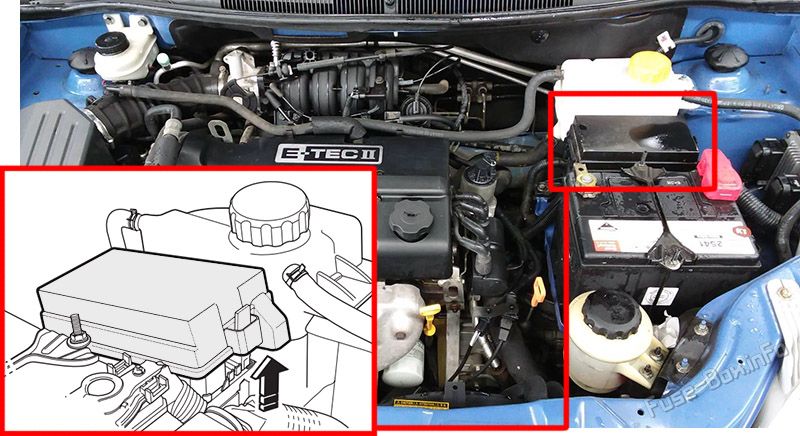

Расположение блока предохранителей
Это блок предохранителей- расположена с пассажирской стороны моторного отделения. В ней содержатся предохранители, основные взрыватели и реле. Чтобы снять обложку, отпустить улов со стороны блок предохранителей Ближе к двигателю и выпустить две вкладки с противоположной стороны.

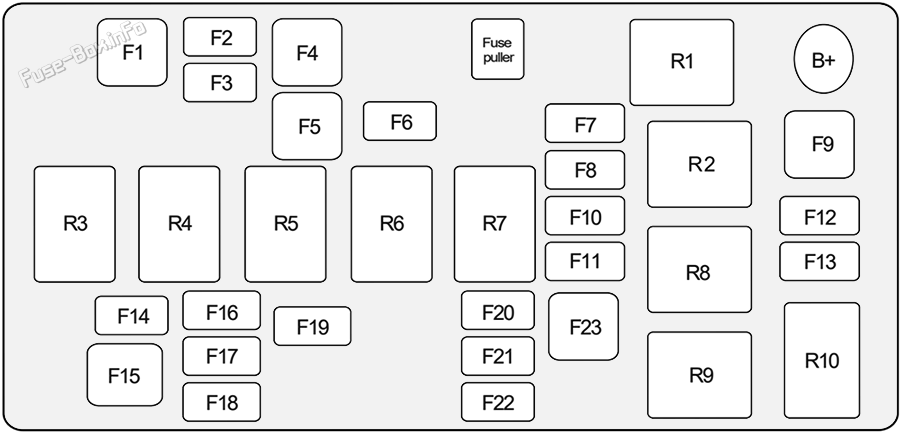

Схема блока предохранителей
| № | Ампы | Функция |
|---|---|---|
| F1 | 50A | Аккумуляторная батарея |
| F2 | 10A | Парковый фонарь L/H |
| F3 | 10A | Парковая лампа R/H |
| F4 | 30A | 6.11.1 Зажигание2 ST |
| F5 | 30A | 6.11.1 Зажигание1 ACC |
| F6 | 15A | Опасность |
| F7 | 10A | Низкий уровень R/H |
| F8 | 10A | Низкий Л/Н |
| F9 | 30A | Привет |
| F10 | 15A | Передние противотуманные огни |
| F11 | 15A | Фара привет |
| F12 | 20A | Низкий уровень вентилятора |
| F13 | 10A | Компрессор A/C |
| F14 | 10A | Мощность окна 2 |
| F15 | 20A/30A | Мощность окна 1 |
| F16 | 15A | Топливный насос |
| F17 | 10A | ECU |
| F18 | 15A | EMS1 |
| F19 | 15A | EMS2 |
| F20 | 20A | резерв |
| F21 | 15A | резерв |
| F22 | 10A | резерв |
| F23 | 50A | ABS |
| Реле | ||
| R1 | Низкая фара | |
| R2 | Привет | |
| R3 | Топливный насос | |
| R4 | Окно мощности | |
| R5 | Парковая лампа | |
| R6 | Передние противотуманные фары | |
| R7 | Фара привет | |
| R8 | Низкий уровень вентилятора | |
| R9 | A/C | |
| R10 | Главное реле |
