Предохранители и реле Holden Barina Tm 2016-2018
Схемы относятся к указанным годам и вариантам Holden Barina Tm 2016-2018. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
В этой статье мы рассматриваем шестое поколение Холдена Барины (Alden Barina).TM; с подтяжкой лица), изготовленные из 2016 в адрес 2018. Вот вы найдете блок предохранителей диаграммы Холден Барина 2016, 2017 и 2018, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.
Схема предохранителей Holden Barina (TM) 2016-2018
Содержание
Сопоставимость пассажиров блок предохранителей

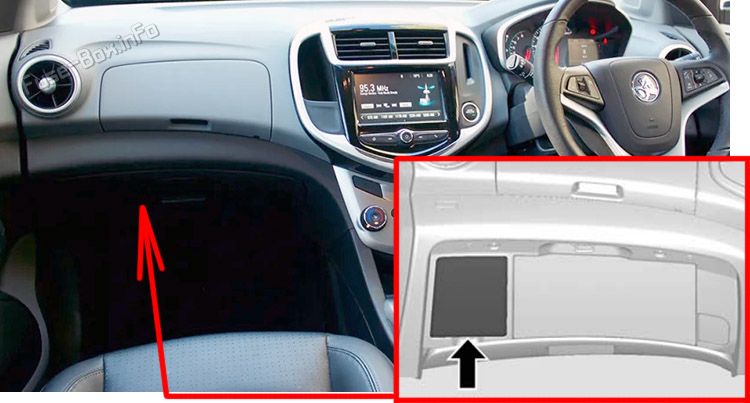

Расположение блока предохранителей
Внутренняя блок предохранителей находится в бардачке. Для снятия обложки: открыть бардачок; подняться на нижний край обложки.

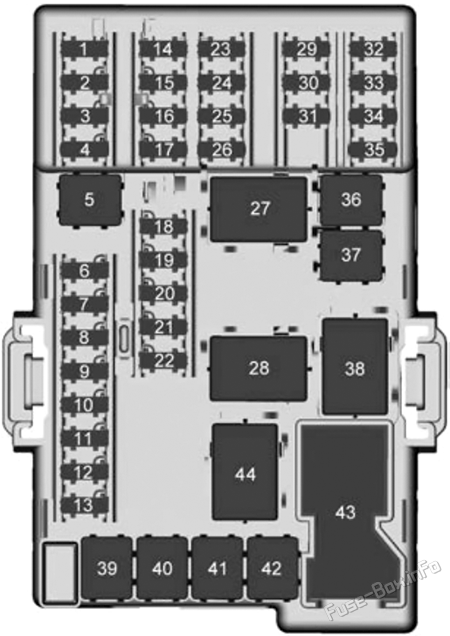

Схема блока предохранителей
| № | Функция |
|---|---|
| 1 | DLIS |
| 2 | Соединитель данных (DLC) |
| 3 | Подушки безопасности (снаружи) SDM) |
| 4 | Тягач (L/gate) |
| 5 | Заднее окно |
| 6 | Модуль управления кузовом (BCM8) |
| 7 | Модуль управления кузовом (BCM7) |
| 8 | Модуль управления кузовом (BCM6) |
| 9 | Модуль управления кузовом (BCM5) |
| 10 | Модуль управления кузовом (BCM4) |
| 11 | Модуль управления кузовом (BCM3) |
| 12 | Модуль управления кузовом (BCM2) |
| 13 | Модуль управления кузовом (BCM1) |
| 14 | Тематический блок документов (вторая IPC) |
| 15 | Телематика |
| 16 | Аварийная помощь при задней стоянке (PAS) |
| 17 | Очиститель для зондирования осадков |
| 18 | Звук |
| 19 | Прицеп1 |
| 20 | Предупреждение о выходе из полосы движения /FCA |
| 21 | CGM |
| 22 | HVAC1 |
| 23 | Автоматическое выравнивание фар |
| 24 | Сцепление |
| 25 | Блок приборов/автоматическое зондирование водителя и пассажиров |
| 26 | Подушки безопасности/запуск/прокат/ |
| 27 | Запустить реле |
| 28 | Реле для выпуска подъемника |
| 29 | Прицеп2 |
| 30 | Пружина часов |
| 31 | HVAC2 |
| 32 | - |
| 33 | Крыша |
| 34 | Зажигалка для сигарет |
| 35 | ESCL |
| 36 | - |
| 37 | - |
| 38 | Задержанная аксессуарная мощность/аппарат |
| 39 | - |
| 40 | Переднее окно с питанием |
| 41 | - |
| 42 | IRAP ACCY |
| 43 | Соединитель аккумулятора |
| 44 | IRAP реле |
Сопоставимость двигателей блок предохранителей

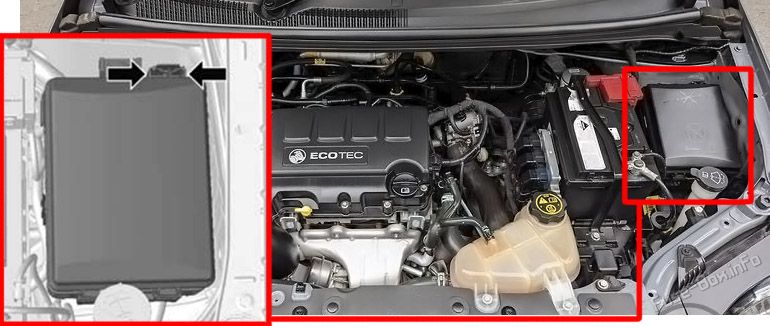

Расположение блока предохранителей
Поднимите вверх и уберите.

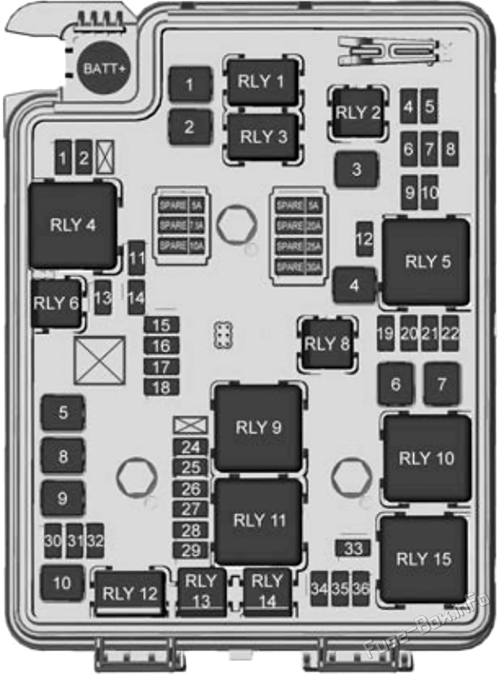

Схема блока предохранителей
| № | Функция |
|---|---|
| Мини-функции | |
| 1 | ABS клапан |
| 2 | Крыша |
| 3 | - |
| 4 | Задний противотуманный огонь |
| 5 | Внешнее зеркало заднего вида (OSRVM)/ Выключатель оконной мощности |
| 6 | Автоматическое зондирование водителя и пассажиров (AOS) / ROS |
| 7 | Пассивный вход/ пассивный запуск (PEPS) |
| 8 | RVC |
| 9 | Задний стеклоочиститель |
| 10 | - |
| 11 | Дефлогер заднего окна |
| 12 | ESCL |
| 13 | - / SAI клапан |
| 14 | Нагреваемое снаружи зеркало заднего вида (OSRVM HTD) |
| 15 | Передние отапливаемые сиденья |
| 16 | Модуль управления топливной системой (FSCM1) |
| 17 | Вентилятор фильтра |
| 18 | Мотель |
| 19 | Топливный насос |
| 20 | Модуль управления двигателем (ECM-5) |
| 21 | Модуль управления топливной системой (FSCM-2)/Построение указателей |
| 22 | TCM-1/ DC DC конвертор |
| 23 | - |
| 24 | Модуль управления двигателем (ECM-1) |
| 25 | Ковровая промышленность |
| 26 | Модуль управления двигателем (ECM-4) |
| 27 | Модуль управления двигателем (ECM-3) |
| 28 | Модуль управления двигателем (ECM-2) |
| 29 | 3.2 Инжектор/зажигательный катет |
| 30 | Модуль управления двигателем (ECM) |
| 31 | Сцепление A/C |
| 32 | TCM |
| 33 | Рог |
| 34 | Передние противотуманные фары |
| 35 | Фара дальнего света с левым лучом |
| 36 | Фара дальнего света |
| Взрыватели J | |
| 1 | Передний стеклоочиститель |
| 2 | ABS насос |
| 3 | Вытяжка |
| 4 | Беги/IEC |
| 5 | Мощное сиденье |
| 6 | Охлаждающий вентилятор K4 |
| 7 | Охлаждающий вентилятор K5 |
| 8 | SAI насос |
| 9 | EVP |
| 10 | Запуск |
| Реле | |
| 1 | Передний стеклоочиститель |
| 2 | Задний противотуманный огонь |
| 3 | Скорость переднего стеклоочистителя |
| 4 | Задний дефог |
| 5 | Беги/ |
| 6 | - / SAI клапан |
| 7 | - |
| 8 | Топливный насос |
| 9 | SAI насос |
| 10 | Охлаждающий вентилятор K3 |
| 11 | P/T |
| 12 | Запуск |
| 13 | AC сцепление |
| 14 | Высокий луч |
| 15 | Охлаждающий вентилятор K1 |
