Предохранители и реле Holden Barina XC 2001-2005
Схемы относятся к указанным годам и вариантам Holden Barina XC 2001-2005. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
В этой статье мы рассматриваем четвёртого поколения Холдена Барину (Alden Barina).XC), изготовленные из 2001 в адрес 2005. Вот вы найдете блок предохранителей диаграммы Холден Барина 2001, 2002, 2003, 2004 и 2005, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).

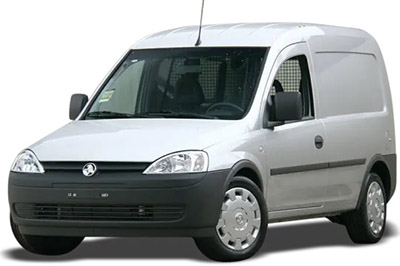

Схема предохранителей Holden Barina XC / Combo
Содержание

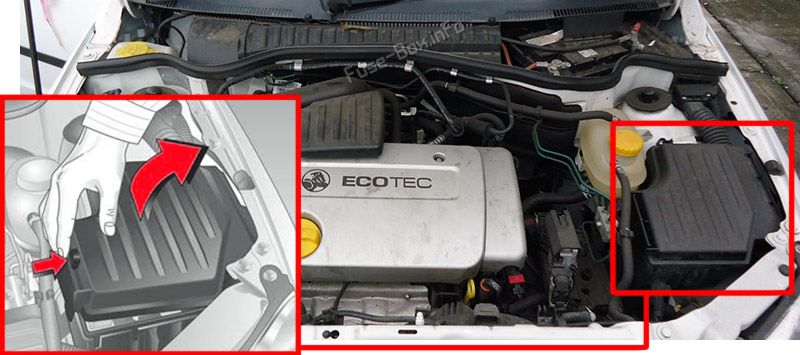

блок предохранителей Место проведения
Взрыватели расположены между фарой сбоку от пассажира и баком для приливов охлаждающей жидкости.
Для открытия взрывательного отсека, прижимаю зажим к крышке отсека и поднимаю крышку вверх. Снять крышку, чтобы получить доступ к взрывателям.
Для замены взрывателей рядом с ними находится специальный инструмент захвата взрывателей.резерв взрыватели в блок предохранителей.

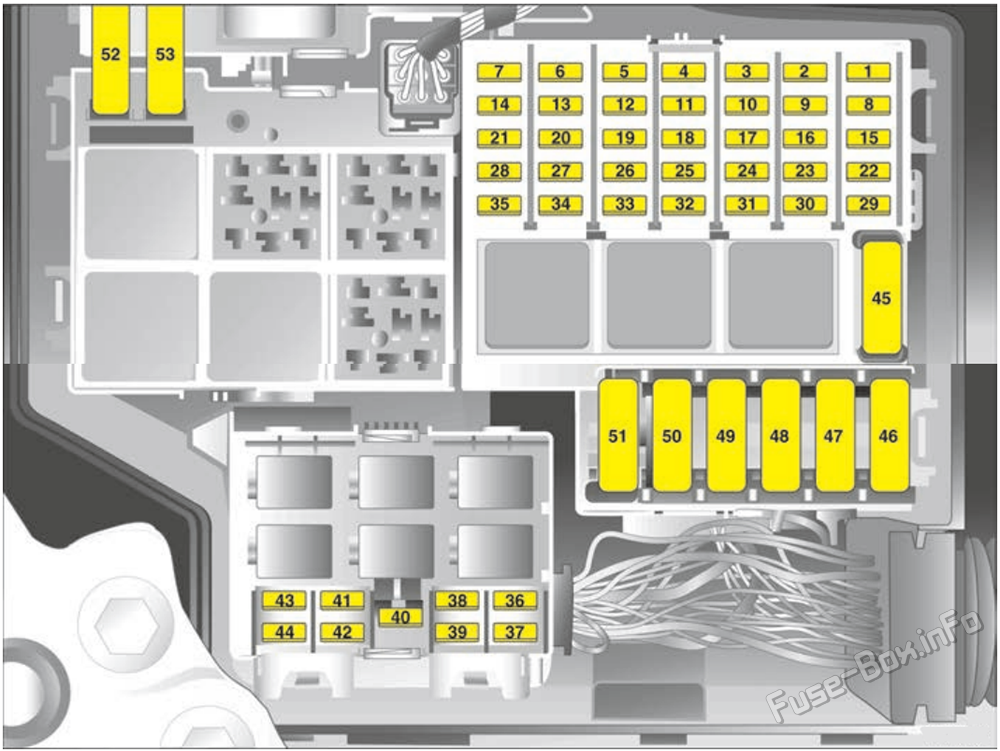

блок предохранителей Схема
| № | Ампы | Функция |
|---|---|---|
| 1 | 7.5A | Централизованное контрольное подразделение |
| 2 | 7.5A | 4.3.1 Устройство управления двигателем |
| 3 | 7.5A | Инструменты, рог, информационное отображение, предупредительные мигающие устройства |
| 4 | 5A | Свет номерного знака |
| 5 | - | - |
| 6 | 10A | Автоматическая трансмиссия (если она установлена) |
| 7 | - | - |
| 8 | 10A | Запуск |
| 9 | 20A | Система впрыска топлива, топливный насос |
| 10 | 10A | Рог |
| 11 | 15A | Централизованное контрольное подразделение |
| 12 | 15A | Информационный дисплей, радио |
| 13 | - | - |
| 14 | - | - |
| 15 | 15A | Моющие машины для ветрового стекла |
| 16 | 5A | С любезной лампой |
| 17 | 20A | Централизованное контрольное подразделение |
| 18 | - | - |
| 19 | - | - |
| 20 | - | - |
| 21 | - | - |
| 22 | 20A | Централизованное контрольное подразделение |
| 23 | 20A | Ветровые стеклоочистители |
| 24 | 5A | Радио, фонарь подножки, приборы,EPS, иммобилизатор |
| 25 | 10A | Тормозные огни |
| 26 | 10A | Зажигалка для сигарет |
| 27 | - | - |
| 28 | - | - |
| 29 | 20A | Система омыва ветрового стекла |
| 30 | 15A | 4.3.1 Устройство управления двигателем |
| 31 | 15A | Система кондиционирования воздуха (если она установлена) |
| 32 | 10A | Нагреваемое заднее окно (если оно установлено) |
| 33 | - | - |
| 34 | - | - |
| 35 | 5A | Радио |
| 36 | 10A | Луч ближнего света (левый) |
| 37 | 10A | Луч ближнего света (справа) |
| 38 | 5A | Парковые и задние огни (слева) |
| 39 | 5A | Парковка и задние огни (справа) |
| 40 | - | - |
| 41 | - | - |
| 42 | 10A | Туманные огни |
| 43 | 10A | Фары - высокий луч (левый) |
| 44 | 10A | фары - луч hiq (справа) |
| 45 | 30A | Кондиционирование воздуха (если установлено) |
| 46 | 20A | 4.3.1 Устройство управления двигателем |
| 47 | 30A | Нагреваемое заднее окно (если оно установлено) |
| 48 | 30A | Запуск |
| 49 | 50A | EPS |
| 50 | - | - |
| 51 | - | - |
| 52 | 40A | Холодильный вентилятор (без кондиционирования воздуха) |
| 53 | 30A | Холодильный вентилятор для кондиционирования воздуха (если он установлен) |
