Предохранители и реле Holden Calibra 1994-1997
Схемы относятся к указанным годам и вариантам Holden Calibra 1994-1997. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
Двухдверный купе Холден Калибра был произведен из 1989 в адрес 1997. В этой статье вы найдете блок предохранителей диаграммы Холден Калибра 1994, 1995, 1996 и 1997, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Holden Calibra
Содержание

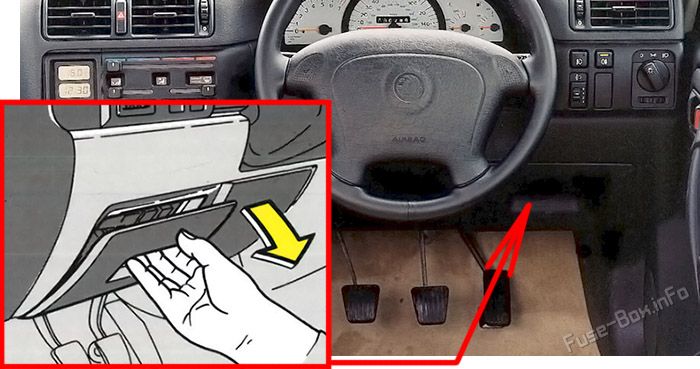

блок предохранителей Место проведения
Взрыватели расположены под крышкой справа от рулевой колонки. На внутренней стороне этого покрытия показана схема взрывателей.

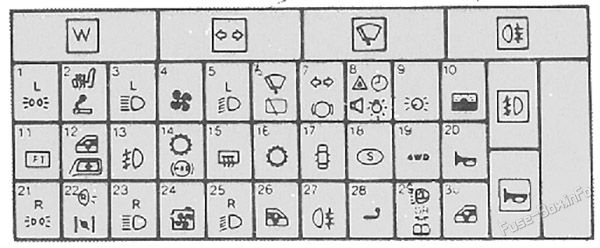

блок предохранителей Схема
| № | Ампы | Функция |
|---|---|---|
| 1 | 10A | Левый парк и левые задние фары |
| 2 | 20A | Подогрев сидений, зажигалка для сигарет |
| 3 | 10A | Левый луч |
| 4 | 30A | Вентилятор обогревателя (или, в качестве альтернативы, реле, расположенное внутри моторного отделения) |
| 5 | 10A | Левый нижний луч, регулировка луча дальнего света |
| 6 | 30A | Ветровые стеклоочистители |
| 7 | 15A | Поворот, тормозные огни,ABS |
| 8 | 15A | Внутреннее освещение, освещение багажного отделения, сигнализация об опасности, двойной дисплей информации, радио, посадочный компьютер |
| 9 | 10A | Освещение приборов, легкий номер |
| 10 | 30A | Солнечная крыша |
| 11 | 20A | Топливный насос |
| 12 | 10A | Электрическое внешнее зеркало, электрические окна |
| 13 | 20A | Туманные огни |
| 14 | 10A | ABS, автоматическая трансмиссия |
| 15 | 30A | Демистер заднего окна |
| 16 | 10A | Автоматическая трансмиссия |
| 17 | 20A | Централизованное блокирование |
| 18 | - | - |
| 19 | 10A | Четыре колеса |
| 20 | 20A | Рог |
| 21 | 10A | Правый парк и правый хвостовой огонь |
| 22 | 10A | Обратные огни, двойная информация, компьютер для поездок |
| 23 | 10A | Правый луч |
| 24 | 30A | Холодильный вентилятор (или, в качестве альтернативы, взрыватель, расположенный внутри моторного отделения) |
| 25 | 10A | Правый нижний луч, регулировка диапазона поворота фары |
| 26 | - | - |
| 27 | 10A | Задние противотуманные огни |
| 28 | - | - |
| 29 | - | - |
| 30 | 30A | Электрические окна |
