Предохранители и реле Holden Caprice Statesman Wk 2003-2004

Схемы относятся к указанным годам и вариантам Holden Caprice Statesman Wk 2003-2004. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.



В этой статье мы рассматриваем второе поколение Холдена Кацена/Государства (Alden Caprice/ Statesman) WK), изготовленные из 2003 в адрес 2004. Вот вы найдете блок предохранителей диаграммы Холден Кацен 2003 и 2004, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.

Схема предохранителей Holden Caprice WK / Holden Statesman WK

Holden Caprice / Statesman (WK; 2003-2004)

Сопоставимость пассажиров блок предохранителей

Расположение блока предохранителей

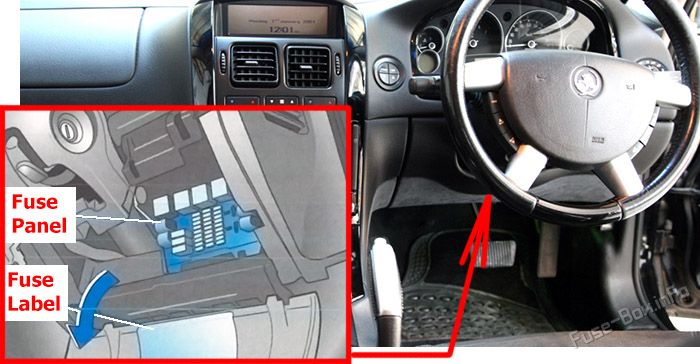

Главный взрыватель находится в приборной панели под рулевой колонкой. Вытаскивай навесный взрыватель, чтобы обнаружить взрыватели.Location of the fuses in the passenger compartment: Holden Caprice / Statesman (WK; 2003, 2004)

Схема блока предохранителей

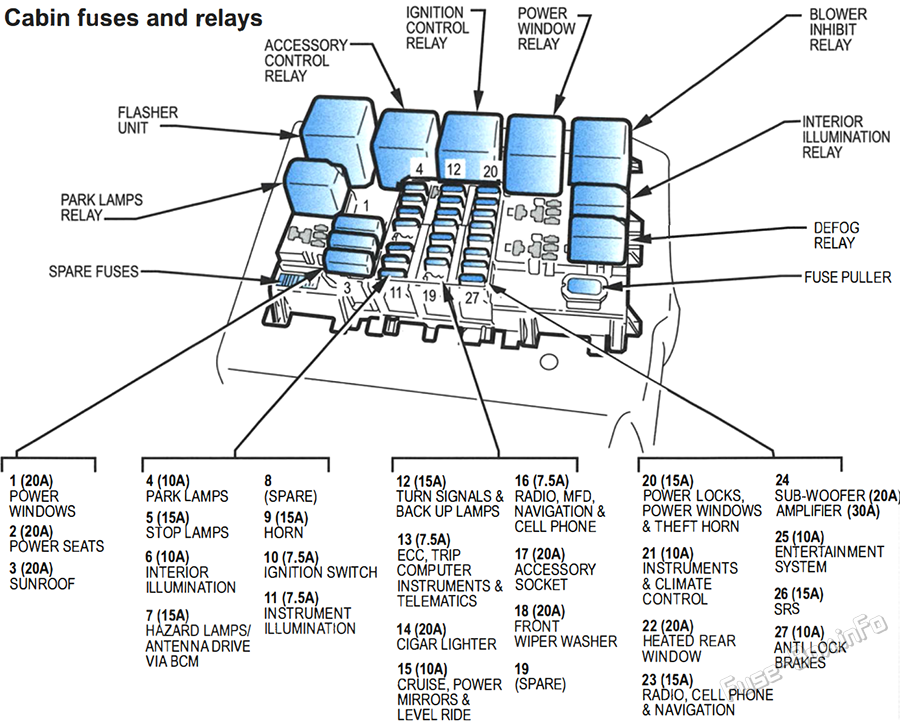

Instrument panel fuse box diagram: Holden Caprice / Statesman (WK; 2003, 2004)

Сопоставимость двигателей блок предохранителей

Расположение блока предохранителей

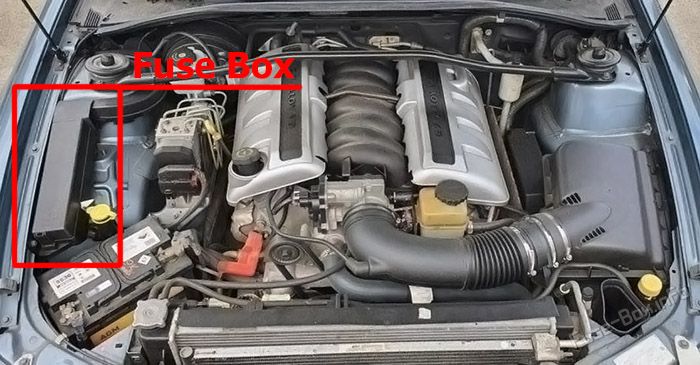

Доступ к этим взрывателям обеспечивается путем удаления скоба. Location of the fuses in the engine compartment: Holden Caprice / Statesman (WK; 2003, 2004)

Схема блока предохранителей

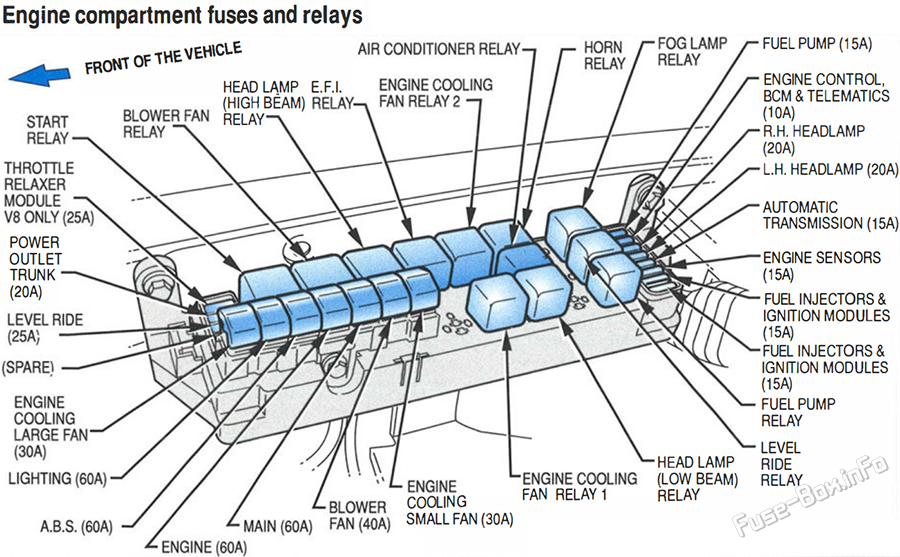

Under-hood fuse box diagram: Holden Caprice / Statesman (WK; 2003, 2004)

Дополнительная информация: Holden Caprice Statesman Wk 2003-2004

Предохранители и реле holden caprice statesman wk 2003 2004: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
