Предохранители и реле Holden Caprice Statesman Wm 2006-2013

Схемы относятся к указанным годам и вариантам Holden Caprice Statesman Wm 2006-2013. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.



В этой статье мы рассматриваем третье поколение Холдена Кацена/Государства (Alden Caprice/ Statesman) WM), изготовленные из 2006 в адрес 2013. Вот вы найдете блок предохранителей диаграммы Холден Кацен/Голден Стейтмен 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.

Схема предохранителей Holden Caprice WM / Holden Statesman WM

Holden Caprice / Statesman (WM; 2006-2013)

Сопоставимость пассажиров блок предохранителей

Расположение блока предохранителей

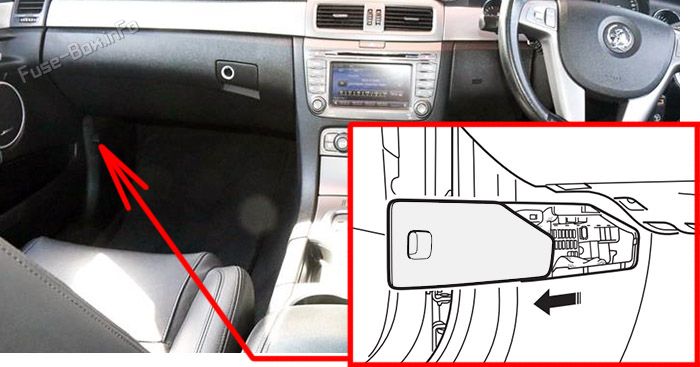

Взрывной щит расположен в левой боковой панели. Используйте срез в крышке взрывателя и скользите назад, чтобы обнаружить стержнь взрывателя.Location of the fuses in the passenger compartment: Holden Caprice / Statesman (WM; 2006-2013)

Схема блока предохранителей

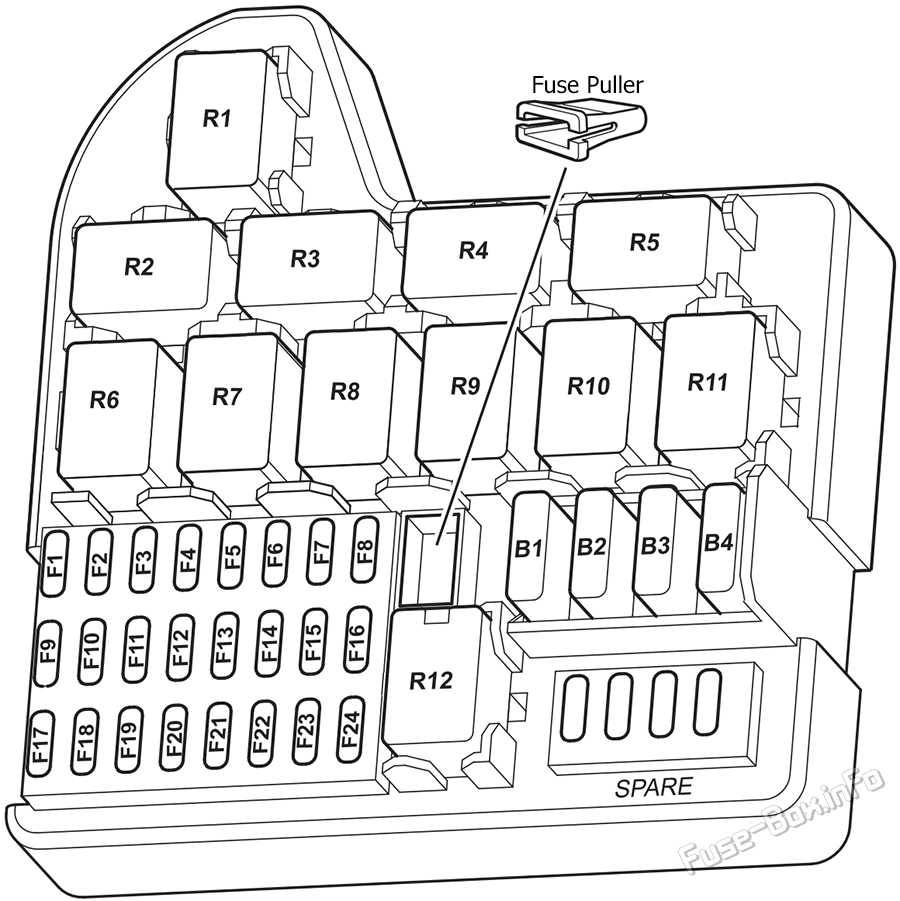

Interior fuse box diagram: Holden Caprice / Statesman (WM; 2006-2013)

Определение взрывателей под приборной панелью
№АмпыОписание
F110AДля MY2008 & 2010: SIR (SRS)
Для MY2012: AIRBAGS
F210A/30AREAR END RELEASE
F325ADOOR LOCKS
F415AINADVERT POWER / LED DIM
F515ACOURTESY LIGHTS / RT FT TURN LIGHT
F615ART RR TURN LIGHT / RT SIDE INDICATOR
F710A/15AДля MY2008: INST / CNTR DISP / RFA / DLC (10A)
Для MY2012: EDI (15A)
F815ALT FT TURN LIGHT / LT SIDE INDICATOR
F910ABCM LOGIC
F1015ASTOP LIGHTS / PARKING ASSIST
F1115ACONSOLE LIGHTING
F122AIGN SW / THEFT DETERRENT
F1320AДля MY2008 & 2010: прикуриватель
Для MY2012: REAR LIGHTER
F1420AДля MY2008: FRONT APO (AUXILIARY розетка питания)
Для MY2012: CONSOLE APO (AUXILIARY розетка питания)
F152AOUTSIDE MIRROR / RPA OPTION / OSRM
F1610APHONE / KEY LK / ISRVM/RAIN SENSOR
F1720ASUNROOF
F1820AДля MY2010 & 2012: REAR WIPER
F19SPARE
F20SPARE
F21SPARE
F2220AДля MY2012: FRONT LIGHTER / FRONT APO
F232ASTRG WHEEL ILLUMINATION
F242ARAP CONTROL PWR WDO
Выключатели цепи:
B120APOWER WINDOWS BATTERY
B220APOWER WINDOWS RAP
B320APOWER SEATS
B4SPARE
Релей:
R1RAP-RETAIN ACCESSORY POWER
R2ALL DOOR LOCK
R3PASS DOOR UNLOCK
R4SPARE
R5REAR END RELEASE
R6DRIVER DOOR UNLOCK
R7SPARE
R8ACCESSORY POWER
R9Для MY2012: FUEL SHUT/OFF SOLENOID
R10Для MY2012: FUEL SHUT/OFF SOLENOID
R11SPARE
R12Для MY2008 & 2010: FUEL PUMP

Сопоставимость двигателей блок предохранителей

Расположение блока предохранителей

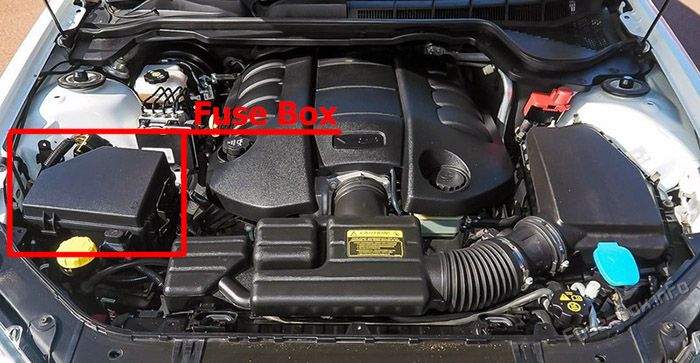

Это главный предохранитель/резервный ящик. Уберите обложку, чтобы получить доступ.Location of the fuses in the engine compartment: Holden Caprice / Statesman (WM; 2006-2013)

Схема блока предохранителей

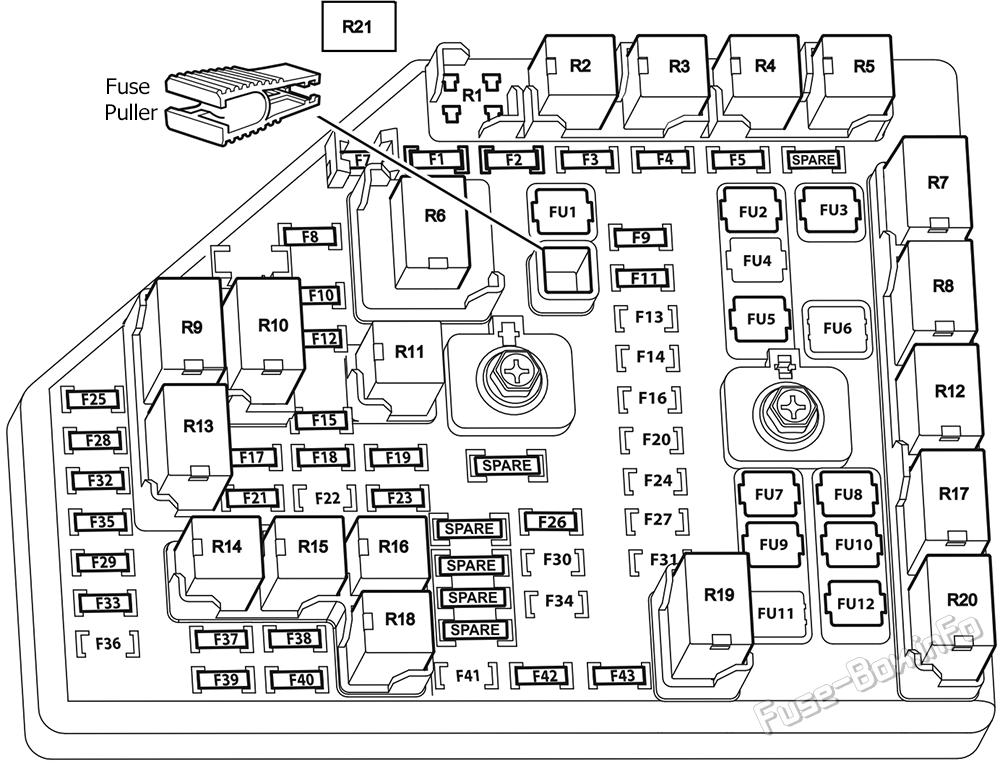

Under-hood fuse box diagram: Holden Caprice / Statesman (WM; 2006-2013)

6.4.2 Определение расположения взрывателей в моторном отсеке
№АмпыОписание
FU120ABRAKE VACUUM PUMP
FU240AREAR DEFOG
FU340AABS MOTOR
FU450AДля MY2008 & 2010: BATT MAIN 1
Для MY2012: резерв
FU550ABATT MAIN 1
FU6SPARE
FU750ABATT MAIN 2
FU840ASTARTER
FU940AHVAC BLOWER MOTOR
FU1030AДля MY2008 & 2010: FAN 1 ENGINE COOLING (RIGHT)
Для MY2012: FAN 1 ENGINE COOLING
FU11SPARE
FU1230AДля MY2008 & 2010: FAN 2 ENGINE COOLING (LEFT)
Для MY2012: FAN 2 ENGINE COOLING
F110ACOMM ENABLE
F210AДля MY2008: A/C CONTROL - HVAC CONTROL MODULE
Для MY2010 & 2012: HVAC BATT
F310AREVERSE LIGHT
F415AFOG LIGHTS (FRONT)
F525AABS VALVES
F6SPARE
F730AHEADLIGHT WASH
F815AHORN
F915ATCM
F1010A/20ALEFT LOW BEAM (BASE/HID)
F1110AДля MY2012: VAPORISER CONTROL MODULE (VCM)
F1210A/20ARIGHT LOW BEAM (BASE/HID)
F13SPARE
F14SPARE
F1530AFRONT WIPER
F16SPARE
F1710ATHEFT HORN
F1810AДля MY2012: A/C CLUTCH
F1910ARIGHT HIGH BEAM
F20SPARE
F2115AFRONT WASHER (WSW)
F22SPARE
F2310ALEFT HI BEAM
F24SPARE
F2515AДля MY2008: REVERSE LOCKOUT
Для MY2010: REVERSE LOCKOUT / TOSS
Для MY2012: REVERSE LOCKOUT / TOSS / FLEX FUEL SNSR
F2625AREALTIME DAMPING
F27SPARE
F2815AДля MY2008: ECM 1
Для MY2010: ECM 1 (LY7/L76/L98/LS3) / ODD COILS / INJECTORS (LF1/LLT)
Для MY2012: ECM 1 (V8) / ODD COILS (V6)
F2920AДля MY2008 & 2010: EVEN COILS / INJECTORS
Для MY2012: EVEN COILS (V6) / EVEN INJECTORS & COILS (V8)
F30SPARE
F31SPARE
F3215AEMISSION 2
F3315AEMISSION 1
F34SPARE
F3520AДля MY2008: ODD COILS / INJECTORS
Для MY2010: ODD COILS / INJECTORS (LY7/L76/L98/LS3) / ECM 1 (LF1/LLT)
Для MY2012: ECM 1 (V6) / ODD INJECTORS & COILS (V8)
F36SPARE
F3710AHVAC IGN
F3810AДля MY2008: PHONE CRUISE
Для MY2010 & 2012: IGNITION IP / BODY
F3910AДля MY2008: IGNITION ENGINE
Для MY2010 & 2012: IGNITION ENGINE / FSCM
F4010AAIRBAGS
F41SPARE
F4210ARIGHT PARKING LIGHT
F4310ALEFT PARKING LIGHT
Релей:
R1SPARE
R2COMM ENABLE
R3Для MY2012: A/C CLUTCH COMPRESSOR
R4REVERSE LIGHTS
R5FOG LIGHT FRONT
R6HEADLIGHT LO BEAM
R7HEADLIGHT WASHER
R8RR DEFOG
R9FRONT WIPER HIGH
R10FRONT WIPER LOW
R11HEADLIGHT HI BEAM
R12CRANK
R13POWERTRAIN
R14IGNITION MAIN
R15FRONT WINDSCREEN WASH
R16HORN
R17ENGINE COOLING FAN 1
R18PARKING LIGHTS
R19ENGINE COOLING FAN 2
R20ENGINE COOLING FAN 3
R21Для MY2010 & 2012: VACUUM PUMP

Сравнение с погружной смесью блок предохранителей

Расположение блока предохранителей

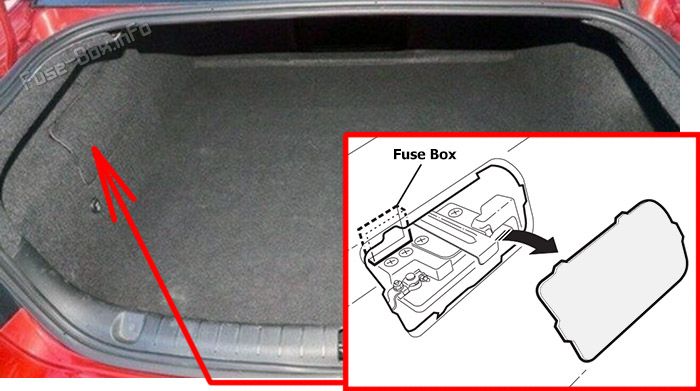

Взрывозащитный щит расположен на левой стороне багажника над аккумулятором. Снять крышку аккумуляторного отсека, чтобы получить доступ.Location of the fuses in the trunk: Holden Caprice / Statesman (WM; 2006-2013)

Схема блока предохранителей

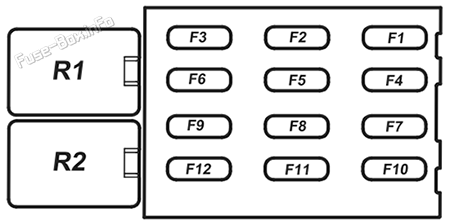

Trunk fuse box diagram: Holden Caprice / Statesman (WM; 2006-2013)

Назначение взрывателей в багажнике
№АмпыОписание
F110AREAR SEAT ENTERTAINMENT
F230AAMPLIFIER
F310AДля MY2008 & 2010: NAVIGATION / TELEMATICS / PHONE
Для MY2012: DEALER OPTIONS
F425ARADIO & INFOTAINMENT
F510AДля MY2010: INST / DISP / RFA / DLC
Для MY2012: IPC / RFA / DLC / LAMP
F620AREAR ACCESSORY POWER OUTLET (APO)
F730ATRAILER
F810AДля MY2012: LIFTGATE MODULE LOGIC
F915AДля MY2012: FUEL SHUT-OFF SOLENOID
F107.5A/15AДля MY2008 & 2010: ECM BATT (15A)
Для MY2012: RVC SENSOR (7.5A)
F117.5A/15AДля MY2008 & 2010: RVC SENSE (7.5A)
Для MY2012: ECM BATT (15A)
F1220AДля MY2008 & 2010: FUEL PUMP
Для MY2012: FUEL SYSTEM CONTROL MODULE
Реле
R1SPARE
R2SPARE
