Предохранители и реле Holden Caprice Statesman Wn 2013-2017

Схемы относятся к указанным годам и вариантам Holden Caprice Statesman Wn 2013-2017. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.



В этой статье мы рассматриваем лицо третьего поколения Холдена Кацена/Государства (Alden Caprice/ Statesman) WN), изготовленные из 2013 в адрес 2017. Вот вы найдете блок предохранителей диаграммы Холден Кацен/Голден Стейтмен 2013, 2014, 2015, 2016 и 2017, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.

Схема предохранителей Holden Caprice WN / Holden Statesman WN

Holden Caprice / Statesman (WN; 2013-2017)

Сопоставимость пассажиров блок предохранителей

Расположение блока предохранителей

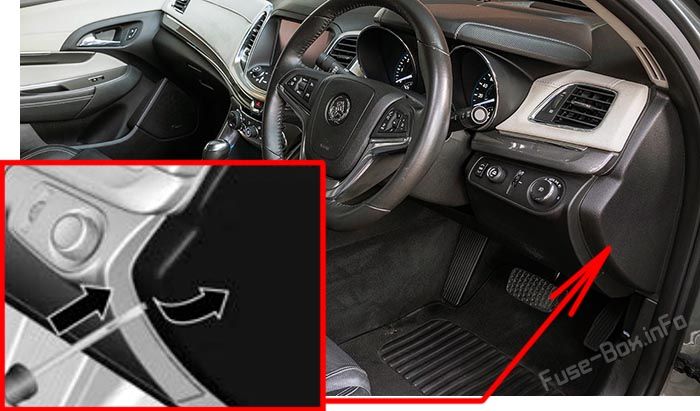

Вставить отвертку в указанное срез и вытянуть рычаг с крышки взрывателя.Location of the fuses in the passenger compartment: Holden Caprice / Statesman (WN; 2013-2017)

Схема блока предохранителей

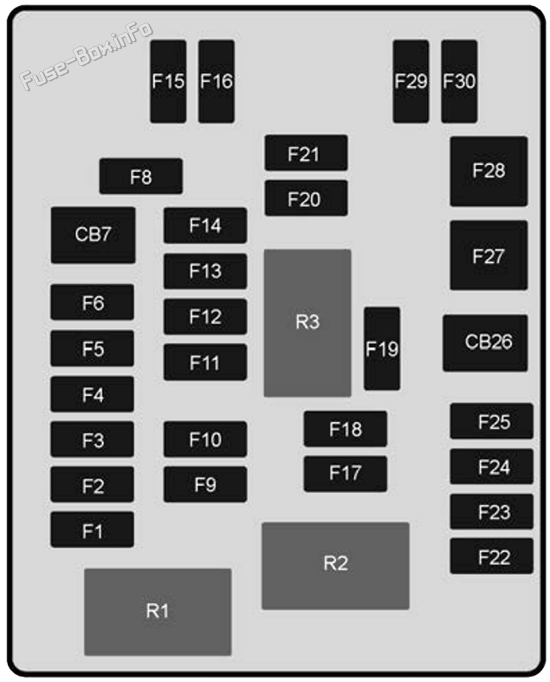

Instrument panel fuse box diagram: Holden Caprice / Statesman (WN; 2013-2017)

Определение взрывателей в приборной панели
№АмпыОписание
F115ABODY CONTROL MODULE 1
F210ADIAGNOSTIC LINK CONNECTOR
F330A2013-2015: LPG SHUT-OFF SOLENOID
F415ABODY CONTROL MODULE 2
F52AIGNITION SWITCH
F615AELECTRIC STEERING CONTROL LOCK
CB7--
F8--
F9--
F10--
F1130ASHUNT 1
F1210AAIRBAG / AOS
F1315AINSTRUMENT CLUSTER
F1415AHVAC CONTROL MODULE
F1510ARAIN SENSOR
F1615ABODY CONTROL MODULE 3
F1715A2013-2015: LPG SHUT-OFF SOLENOID
F18--
F192ASWC BACKLIGHT
F20--
F21--
F2230ASHUNT 2
F2315ABODY CONTROL MODULE 4
F2415ABODY CONTROL MODULE 5
F2510ABODY CONTROL MODULE 6
CB26--
F2730ABODY CONTROL MODULE 8
F2840ABLOWER FAN
F2915AACCESSORIES
F3015ABODY CONTROL MODULE 7
Реле
R1LOGISTICS MODE
R22013-2015: LPG SHUT-OFF SOLENOID
R32013-2015: LPG SHUT-OFF SOLENOID

Сопоставимость двигателей блок предохранителей

Расположение блока предохранителей

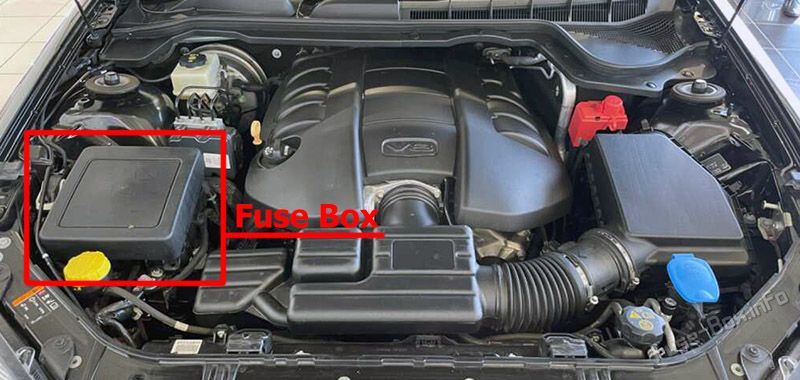

Уберите обложку из клипа.Location of the fuses in the engine compartment: Holden Caprice / Statesman (WN; 2013-2017)

Схема блока предохранителей

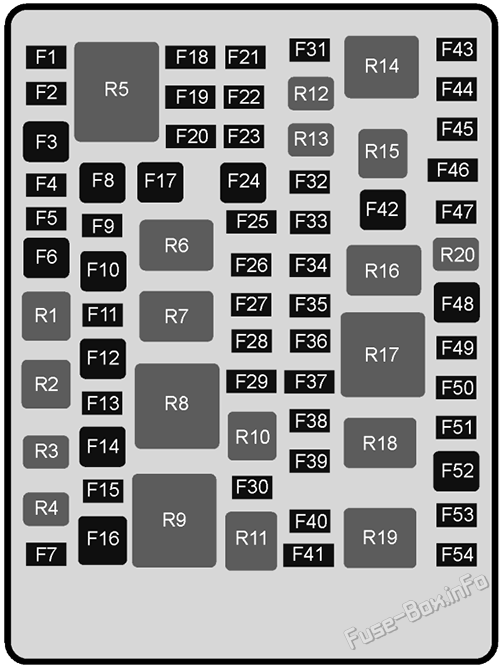

Under-hood fuse box diagram: Holden Caprice / Statesman (WN; 2013-2017)

6.4.2 Определение расположения взрывателей в моторном отсеке
№АмпыОписание
F110AHEATED MIRRORS
F2--
F330AREAR DEMISTER
F4--
F515ASPOT LAMP RH
F630ADRIVER POWER SEAT
F720AWASHER PUMP
F830APASSENGER POWER SEAT
F915AEMER / VEH / FT / LP
F10--
F1120ADRIVING LAMPS
F1225AHEADLAMP WASHER
F1315ASPOT LAMP LH
F1460AABS PUMP
F1530AABS VALVES
F16--
F17--
F1815AHEATED FRONT SEATS
F19--
F20--
F217.5AFRONT PASSENGER WINDOW SWITCH
F2220AREAR WIPER
F2320ASUNROOF
F2430AFRONT WIPERS
F255AAOS IGN / IPC IGN
F2620ALRBEC IGN
F27--
F2820AIGN / INJ EVEN (V8)
F2915AECM (V8), IGN ODD (V6) / EMIS 1
F30--
F31--
F3215AFOG LAMPS
F3310AIGNITION-IP / BODY
F3410AFUEL SYSTEM CONTROL MODULE IGNITION
F35--
F365AESCL
F3715AEMIS 2 / IGN EVEN (V6)
F3820AECM (V6), INJ / IGN ODD (V8)
F3910AINCLR PUMP
F40--
F4115ATRANSMISSION CONTROL MODULE / ELECTRIC POWER STEERING
F4230ASTARTER MOTOR
F43--
F4415ALH HID HEADLAMP
F4515ARH HID HEADLAMP
F4610ALH & RH HI BEAM HEADLAMP
F4715AHORN
F4860AENGINE COOLING FAN
F4910AAUTOMATIC HEADLAMP LEVELLING
F5015ATRANSMISSION CONTROL MODULE IGN
F5115AENGINE CONTROL MODULE IGN
F5230ABRAKE VACUUM PUMP
F5310AAIR CONDITIONING COMPRESSOR CLUTCH
F5410AVAPORISER CONTROL MODULE
Реле
R1DRIVING LAMPS
R2HEADLAMP WASHER
R3REAR WASHER PUMP
R4FRONT WASHER PUMP
R5REAR DEMISTER
R6FRONT WIPER CONTROL
R7WIPER SPEED
R8ENGINE CONTROL MODULE
R9-
R10INCLR PUMP
R11-
R12REAR WIPER CONTROL
R13FOG LAMPS
R14LOW BEAM HEADLAMPS
R15HIGH BEAM HEADLAMPS
R16STARTER
R17RUN / CRANK
R18BRAKE VACUUM PUMP
R19AIR-CONDITIONING CONTROL
R20HORN

Примечание: Реле R3, R4, R12, R13 и R20::PCB- установка реле.

Сравнение с погружной смесью блок предохранителей

Расположение блока предохранителей

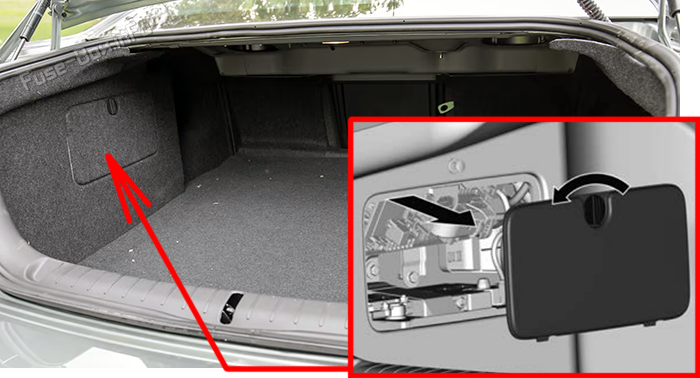

Взрывозащитный щит расположен на левой стороне багажника над аккумулятором. Поворачивай поймку против часовой стрелки, чтобы расщепить обложку.Location of the fuses in the trunk: Holden Caprice / Statesman (WN; 2013-2017)

Схема блока предохранителей

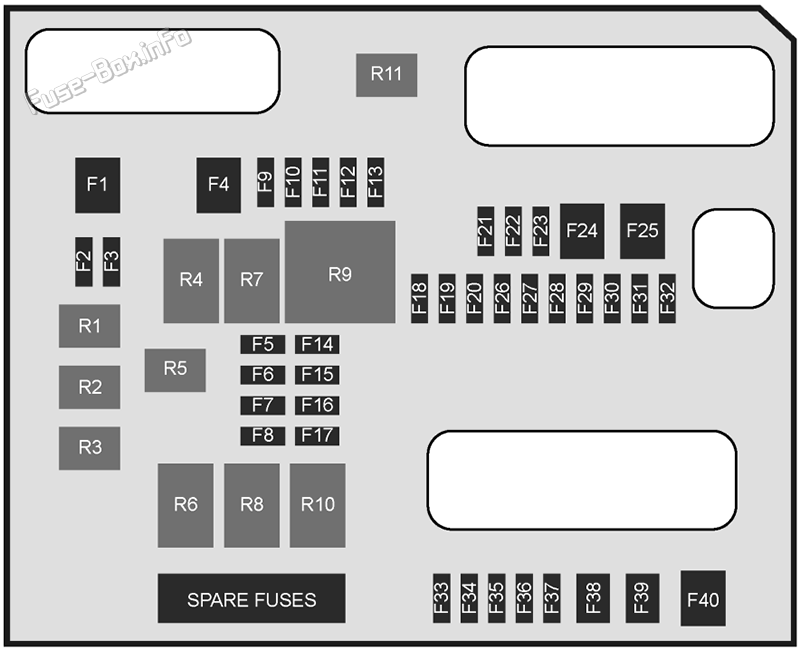

Trunk fuse box diagram: Holden Caprice / Statesman (WN; 2013-2017)

Назначение взрывателей в багажнике
№АмпыОписание
F130ADRIVER FRONT / LH REAR WINDOW
F210AEMER / VEH / ACCY
F315ABOOT RELEASE
F430APASSIVE ENTRY PASSIVE START-BATT 2
F515ARADIO
F6--
F7--
F820AFUEL SYSTEM CONTROL MODULE
F930AMRTD
F1020ADECKLID FLASHING LAMPS / EDI MODULE
F1110AAUXILIARY BATTERY
F12--
F13--
F1410AREAR SEAT ENTERTAINMENT
F1515AAUTOMATIC HEADLAMP LEVELLING
F16--
F1720A2015-2017: EXHAUST VALVE
F1810AONSTAR
F195AMIRROR / WINDOW MODULE
F2010ACANISTER VENT SOLENOID
F215APASSIVE ENTRY PASSIVE START - BATT 1
F2210AMEMORY SEAT MODULE
F2330AAMPLIFIER
F2430APASSENGER FRONT / RH REAR WINDOW
F2530AELECTRIC PARK BRAKE
F2610ATAILGATE MODULE
F2710ACAMERA IGN
F2815AFRT VENT SEAT IGN
F2910ATRAILER MODULE IGN
F3015AADVANCED PARK ASSIST / SIDE BLIND ZONE ALERT
F3110AENGINE CONTROL MODULE
F3210AAUXILIARY GAUGES
F3310ARETAINED ACCESSORY POWER
F345ABATTERY VOLTAGE SENSING
F3530ATAILGATE MOTOR
F3620AREAR ACCESSORY POWER OUTLET
F3720AINTERIOR ACCESSORY POWER OUTLET
F3820AFRT / LTR
F39--
F4040ATRAILER MODULE
Реле
R1BOOT RELEASE
R2ACCESSORY
R3-
R4RUN
R5-
R6RETAINED ACCESSORY POWER
R7LOGISTICS MODE
R8-
R9-
R102015-2017: EXHAUST VALVE
R112013-2014: CHILD LOCKS

Примечание: Реле R1, R2, R3 и R5::PCB- установка реле.
