Предохранители и реле Holden Captiva 5 Cgii 2011-2016

Схемы относятся к указанным годам и вариантам Holden Captiva 5 Cgii 2011-2016. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.



Конверверсия SUV Холден Каптива 5 ( " Холден каптива 5 " ) CG-II, с подтяжкой лица) был произведен из 2011 в адрес 2016. В этой статье вы найдете блок предохранителей диаграммы Холден Каптива 5 2011, 2012, 2013, 2014, 2015 и 2016, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.

Схема предохранителей Holden Captiva 5 (2011-2016)

Holden Captiva 5 (CGII; 2011-2016)

Сопоставимость пассажиров блок предохранителей

Расположение блока предохранителей

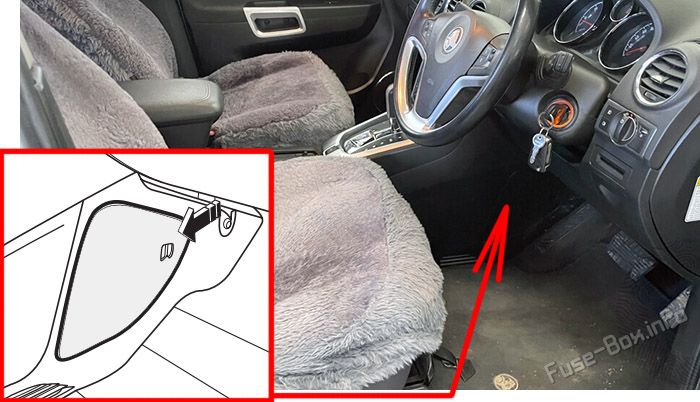

Взрыватели расположены в приставке для пола со стороны водителя. Для открытия крышки взрывателя вытягивайте защелку назад, чтобы выключить крышку.Location of the fuses in the passenger compartment: Holden Captiva 5 (2011-2016)

Схема блока предохранителей

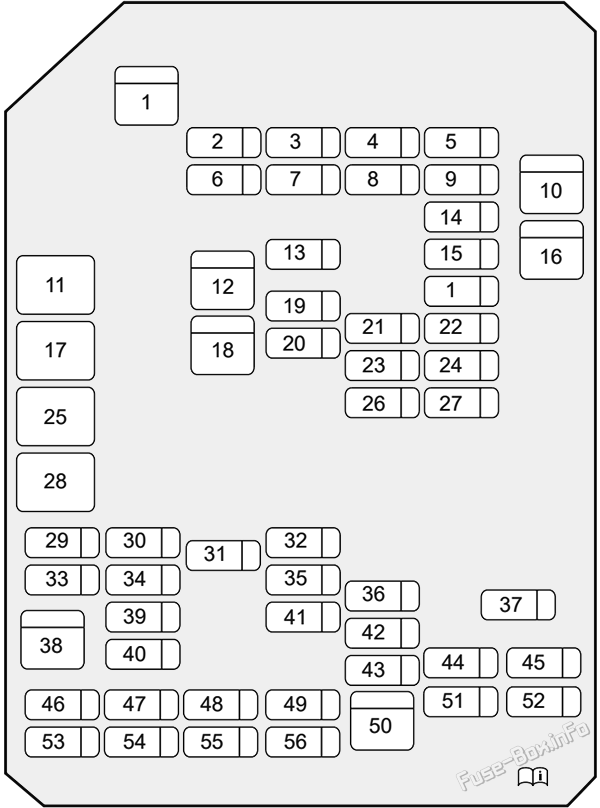

Interior fuse box diagram: Holden Captiva 5 (2011-2016)

Назначение взрывателей в приставке пола
№АмпыОписание
1 30ADRVR PWR SEAT
2 10AS/ROOF FOLDING MIRROR
3 20AFSCM / VENT SOL
4 15AF/DOOR LOCK
5 20ADR/LCK
6 20ATRLR
7 20AAPO JACK (CONSOLE)
8 20AHTD SEAT PWR / REAR A/C
9 15ABCM (PRK/TRN)
10 30APASS PWR WNDW
11ACC/RAP RELAY
1220A2011-2013: S/ROOF BATT
13 20ACIGAR
14 15ABCM (STOP)
15 15ABCM (CTSY)
16 20ADRV PWR WNDW
17CIGAR / APO JACK RELAY
18 20A2014-2016: S/ROOF BATT
1920AAPO JACK REAR CARGO
20 15ARUN/CRANK
21SPARE
22 30AAMP
23 15ABCM (TRN SIG)
24 15ADRL
25RUN RELAY
26 20AFRT WSR
27 10AL/GATE
28RUN/CRANK RELAY
29 20AHEATING MAT SW
30 10AFSCM
31 15AAWD/VENT
32 15A2015-2016: RR HEAT SEAT
33 10ARUN2
34 5AISRVM/RCM
35 15ARR FOG
36 15ABCM (DIMMER)
37 15ALOGISTIC MODE
3840AHVAC BLWR
39 10ACLSTR
40 10ASDM (IGN 1)
41 5APWR DIODE
42 10A2011-2014: XBCM
2015-2016: BCM (VBATT)
43 30ATRLR BATT
44 15ARVS / HVAC / DLC
45 2APWR / MODING
46 10ASSPS
47 10AXBCM
48 20ABCM (INT LIGHT) / TRLR FOG
49 10AIPC
50 30A2015-2016: DC DC CONVERTER
51 10ASDM (BATT)
52SPARE
53 2AOSRVM
54 10AAUDIO / KEY CAPTURE
55SPARE
56 2ASTR/WHL SW

Сопоставимость двигателей блок предохранителей

Расположение блока предохранителей

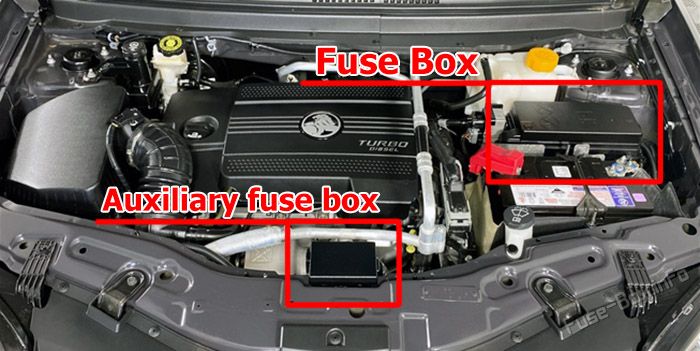

Это блок предохранителей- расположена в направлении задней части моторного отделения рядом с резервуаром охлаждающей жидкости, и содержит предохранители цепи, основные взрыватели и реле. Чтобы снять обложку, нажмите на подвох на стороне блок предохранителей В сторону двигателя и выпустить две вкладки с противоположной стороны.Location of the fuses in the engine compartment: Holden Captiva 5 (2011-2016)

Схема блока предохранителей

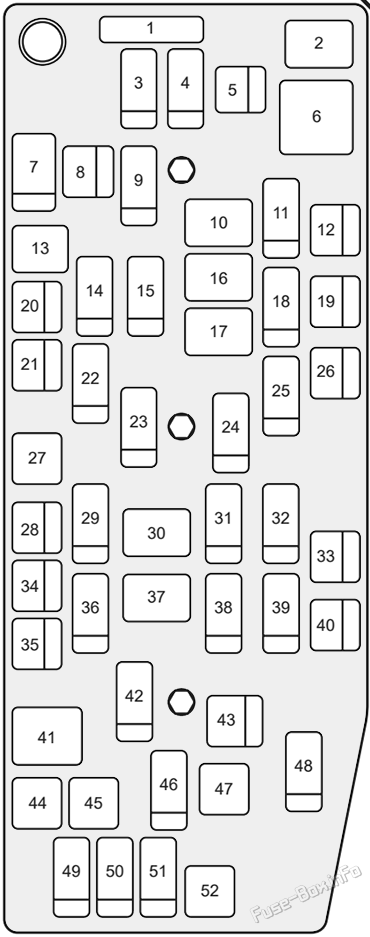

Under-hood fuse box diagram: Holden Captiva 5 (2011-2016)

6.4.2 Определение расположения взрывателей в моторном отсеке
№АмпыОписание
180APWM FAN
22011-2013: FAN1 RELAY
315A2011-2014: IGNITION COIL A
2015-2016: COIL A - OIL PUMP
415AIGNITION COIL B
540A2011-2013: FAN1
62011-2013: FAN2 RELAY
715AECM
840A2011-2013: FAN3
930AECM PWR TRN
10PWR/TRN RELAY
1115AENG SNSR
1220ASTRTR
132011-2013: FAN3 RELAY
2014-2016: AUX PUMP RELAY
1415ATCM
1515A2015-2016: AUX PUMP
16STRTR RELAY
17FUEL/VAC PUMP RELAY
1820AABS
1960ABATT3
20SPARE
2140AEPB
2220ASTOP LAMP
2325AFRT WPR
2410AA/C
2510ABCM
2620AFUEL/VAC
27STOP LAMP RELAY
2860ABATT2
2910ALO BEAM RH
30WPR CNTRL RELAY
3110APARK LP RH
3210APARK LP LH
33SPARE
3450AABS
3560ABATT1
3610ALO BEAM LH
37WPR SPD RELAY
3820AHDLP WASHER
3910ATRLR PRK LAMP
4020AREAR WIPER
41REAR DEFOG RELAY
4215AHTD WASH / MIR
4330AREAR DEFOG
44LO BEAM RELAY
45HIGH BEAM RELAY
4615AFRTFOG
47HDLP WSHR RELAY
4810APRK LP RH/LIFT GATE
4915AHORN
5010AHI BEAM LH
5110AHI BEAM RH
52FRT FOG RELAY

Вспомогательный дизельный взрыватель и блок реле

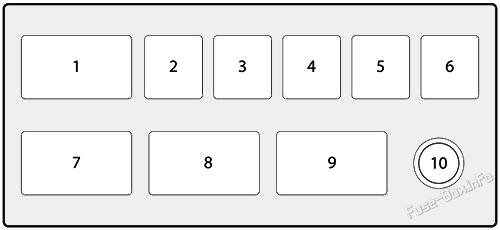

Diesel auxiliary fuse block: Holden Captiva 5 (2011-2016)

№АмпыВыделение
1Перезагрузить PTC 3
240APTC 3
340APTC 2
440APTC 1
530AF/F HTR
660AGPCU
7Перезагрузить PTC 2
8Перезагрузить PTC 1
9Реле F/F HTR
10B+
