Предохранители и реле Holden Captiva Captiva 7 2006-2010

Схемы относятся к указанным годам и вариантам Holden Captiva Captiva 7 2006-2010. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.



Конверверсия SUV Холден Каптива/Коттива 7 (CG, дофликтный) был изготовлен из 2006 в адрес 2011. В этой статье вы найдете блок предохранителей диаграммы Холден Каптива 2006, 2007, 2008, 2009 и 2010, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.

Схема предохранителей Holden Captiva / Holden Captiva 7 (2006-2010)

Holden Captiva / Captiva 7 (2006-2010)

Сопоставимость пассажиров блок предохранителей

Расположение блока предохранителей

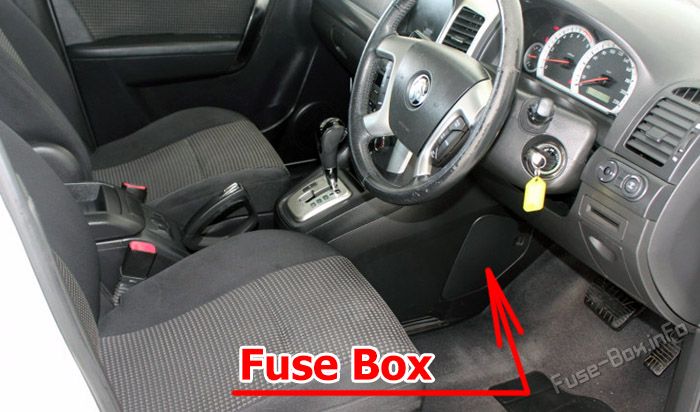

Взрыватели расположены с левой стороны боковой ступни водителя. Чтобы открыть крышку предохранителя, вытащи верх крышки наружу.Location of the fuses in the passenger compartment: Holden Captiva (CG; 2006-2010)

Схема блока предохранителей

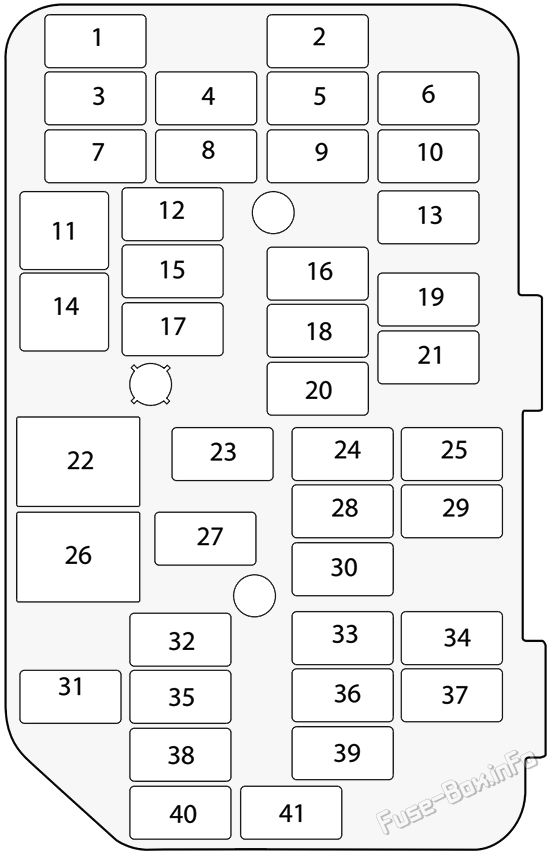

Interior fuse box diagram: Holden Captiva (CG; 2006-2010)

6.7.5 Определение расположения взрывателей в пассажирском салоне
№АмпыВыделение
110AПереднее зеркало
220AЗамок двери
3резерв
415AЗамок передней двери
515ABCM (VB6)
620AAPO 1 (Дополнительные розетка питания 1)
720Aприкуриватель
820AAPO 2 (Дополнительные розетка питания 2)
915ABCM (VB3)
1020AТепло/мат
1120AПассажирское энергетическое окно
1215ATCM
1315AЗвук
1420AВодитель ..
1515AДвигатель
1615ABCM (VB4)
1710AXBCM
1815ABCM (VB5)
1910A2006-2007:: Прицеп
2010A2006-2007: RR CLS
2110A2006-2007: PKLP-RH
22Перезагрузить ACC/RAP
2310AПодтяжное стекло
2415AКондиционирование воздуха
2510AКондиционирование воздуха
26Пробег/прокат
2715AOSRVM HT
2820ABCM (VB2)
2910A2006-2007: SSPS
3015ABCM (VB7)
3110AЧасы
3210AТематический блок документов
332A4.7.5 Выключатель зажигания
3410ABCM (VB1)
3510AЗажигание 1
3610AЗадняя разлома
3710A2006-2007: CTD Рог
3810AПодушки безопасности
3910AПодушки безопасности
402A2006-2007: WHL S/W
4110AСтиральная машина спереди

Сопоставимость двигателей блок предохранителей

Расположение блока предохранителей

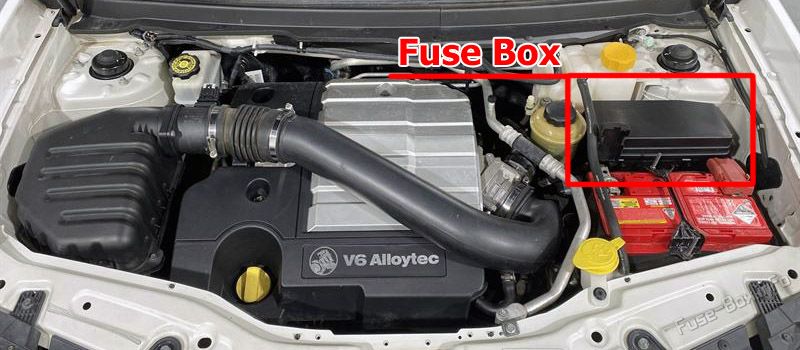

Это блок предохранителей- расположена с пассажирской стороны моторного отделения, содержит предохранители, основные взрыватели и реле. Чтобы снять обложку, нажмите на подвох на стороне блок предохранителей В сторону двигателя и выпустить две вкладки с противоположной стороны.Location of the fuses in the engine compartment: Holden Captiva (CG; 2006-2010)

Схема блока предохранителей

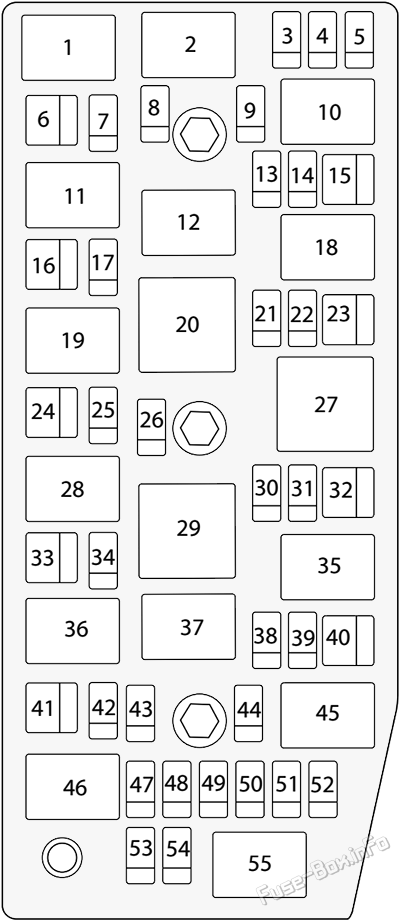

Under-hood fuse box diagram: Holden Captiva (CG; 2006-2010)

6.4.2 Определение расположения взрывателей в моторном отсеке
№АмпыВыделение
1& Запуск реле
2Главное реле
320AECM
415AДвигатель 2
515AДвигатель 1
620AЗапуск
710AГлавное
810AКомпрессор A/C
915AДвигатель 3
10Реле для вспомогательного вентилятора
11Эласт А/С компрессорный реле
12Главный вентилятор реле
1315AAWD
1415AТопливо
1530AГлавный вентилятор
1640AABS
1720AABS
18Реле для подачи топлива
19Розвежский реле
20Реле управления вентилятором
21резерв
2215AСтой.
2330AВспомогательный вентилятор
2440AБеги
2525AПроволока
2615AРог
27Реле скорости прокачивания
28Реле с сеткой
29Запустить реле
3015AПротивокращение
3120AКрыша
3240A3.1.1 Сопровождающее/срабатывание
3360AАккумуляторная батарея
3430AМощное сиденье
35Дефолтный реле
36Передняя противотуманная реле
37Реле с лампой парковки
3815AН/легкое низкое RH
3915AН/легкое низкое LH
4030AДефолт
4120AЗадний стеклоочиститель
4215AН/легкая высокая
4315AПередний туман
4410AПарковая лампа LH
45Н/легкая низкотемпературная реле
46H/легкая высокоскоростная реле
47резерв
48резерв
4910AПарковая лампа RH
5015ATCM
5120AН/легкая мышьяк
52резерв
53резерв
54резерв
55Н/легкая стиральная реле

Вспомогательное оборудование дизельных двигателей блок предохранителей

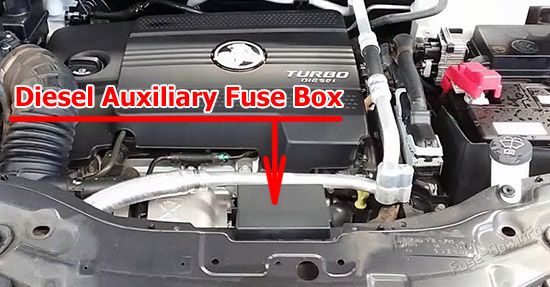

Auxiliary Fuse Box Location: Holden Captiva (CG; 2006-2010)

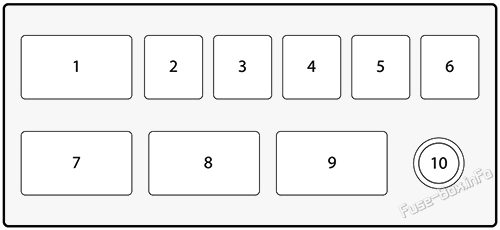

Auxiliary Fuse Box Diagram: Holden Captiva (CG; 2006-2010)

№АмпыВыделение
1Перезагрузить PTC 3
240APTC 3
340APTC 2
440APTC 1
530AF/F HTR
660AGPCU
7Перезагрузить PTC 2
8Перезагрузить PTC 1
9Реле F/F HTR
10B+
