Предохранители и реле Holden Captiva Captiva 7 2011-2018
Схемы относятся к указанным годам и вариантам Holden Captiva Captiva 7 2011-2018. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
Конверверсия SUV Холден Каптива/Коттива 7 (CG, с подтяжкой лица) был произведен из 2011 в адрес 2018. В этой статье вы найдете блок предохранителей диаграммы Холден Каптива 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.
Схема предохранителей Holden Captiva / Holden Captiva 7 (2011-2018)

Содержание
Сопоставимость пассажиров блок предохранителей

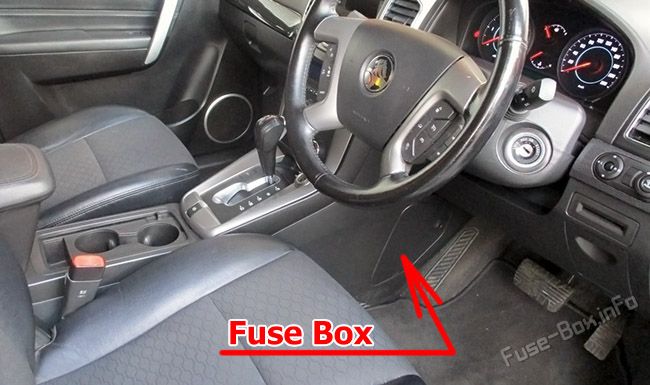

Расположение блока предохранителей
Взрыватели расположены с левой стороны боковой ступни водителя. Для открытия крышки взрывателя вытягивайте защелку назад, чтобы выключить крышку.

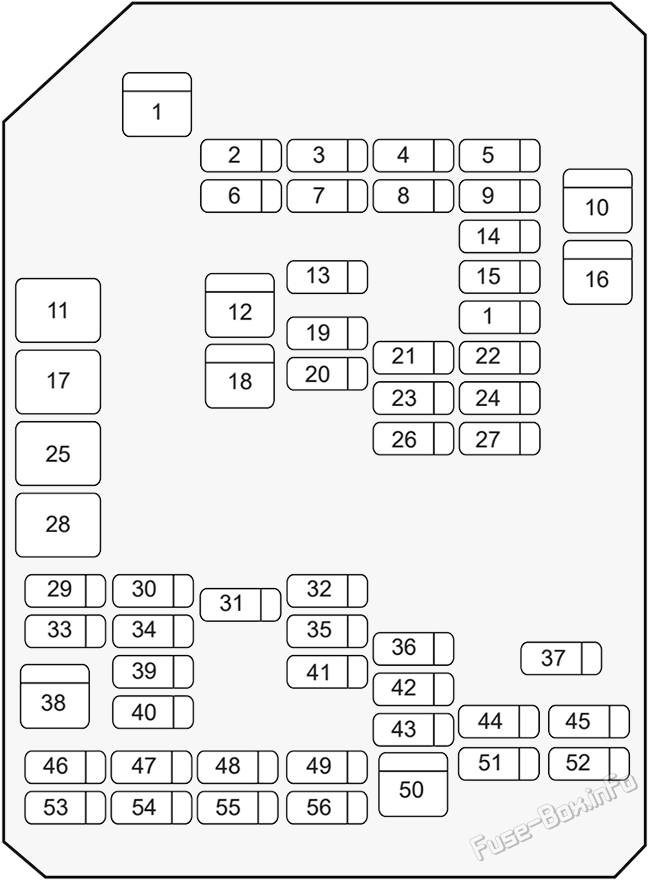

Схема блока предохранителей

| № | Ампы | Описание |
|---|---|---|
| 1 | 30A | DRVR PWR SEAT |
| 2 | 10A | S/ROOF FOLDING MIRROR |
| 3 | 20A | FSCM / VENT SOL |
| 4 | 15A | F/DOOR LOCK |
| 5 | 20A | DR/LCK |
| 6 | 20A | TRLR |
| 7 | 20A | APO JACK (CONSOLE) |
| 8 | 20A | 2011-2014: MTO SEAT PWR 2015-2018: HTD SEAT PWR / REAR A/C |
| 9 | 15A | BCM (PRK/TRN) |
| 10 | 30A | PASS PWR WNDW |
| 11 | ACC/RAP RELAY | |
| 12 | 20A | 2011-2013: S/ROOF BATT |
| 13 | 20A | CIGAR |
| 14 | 15A | BCM (STOP) |
| 15 | 15A | BCM (CTSY) |
| 16 | 20A | DRV PWR WNDW |
| 17 | CIGAR / APO JACK RELAY | |
| 18 | 20A | 2014-2018: S/ROOF BATT |
| 19 | 20A | APO JACK REAR CARGO |
| 20 | 15A | RUN/CRANK |
| 21 | SPARE | |
| 22 | 30A | AMP |
| 23 | 15A | BCM (TRN SIG) |
| 24 | 15A | DRL |
| 25 | RUN RELAY | |
| 26 | 20A | FRT WSR |
| 27 | 10A | L/GATE |
| 28 | RUN/CRANK RELAY | |
| 29 | 20A | HEATING MAT SW |
| 30 | 10A | FSCM |
| 31 | 15A | AWD / VENT |
| 32 | 15A | 2015-2018: RR HEAT SEAT |
| 33 | 10A | RUN2 |
| 34 | 5A | ISRVM / RCM |
| 35 | 15A | RR FOG |
| 36 | 15A | BCM (DIMMER) |
| 37 | 15A | LOGISTIC MODE |
| 38 | 40A | HVAC BLWR |
| 39 | 10A | CLSTR |
| 40 | 10A | SDM (IGN 1) |
| 41 | 5A | PWR DIODE |
| 42 | 10A | 2011-2014: XBCM 2015-2018: BCM (VBATT) |
| 43 | 30A | TRLR BATT |
| 44 | 15A | RVS/HVAC/DLC |
| 45 | 2A | PWR / MODING |
| 46 | 10A | SSPS |
| 47 | 10A | XBCM |
| 48 | 20A | BCM (INT LIGHT) / TRLR FOG |
| 49 | 10A | IPC |
| 50 | 30A | 2015-2018: DC DC CONVERTER |
| 51 | 10A | SDM (BATT) |
| 52 | SPARE | |
| 53 | 2A | OSRVM |
| 54 | 10A | AUDIO / KEY CAPTURE |
| 55 | 15A | 2011-2014: RADIO |
| 56 | 2A | STR/WHL SW |
Сопоставимость двигателей блок предохранителей

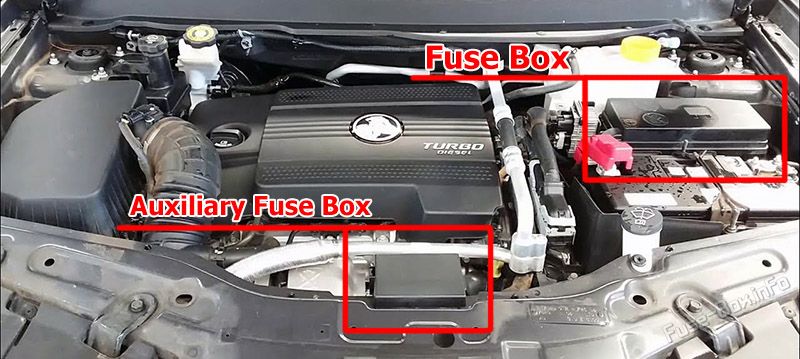

Расположение блока предохранителей
Это блок предохранителей- расположена с пассажирской стороны моторного отделения, содержит предохранители, основные взрыватели и реле. Чтобы снять обложку, нажмите на подвох на стороне блок предохранителей В сторону двигателя и выпустить две вкладки с противоположной стороны.

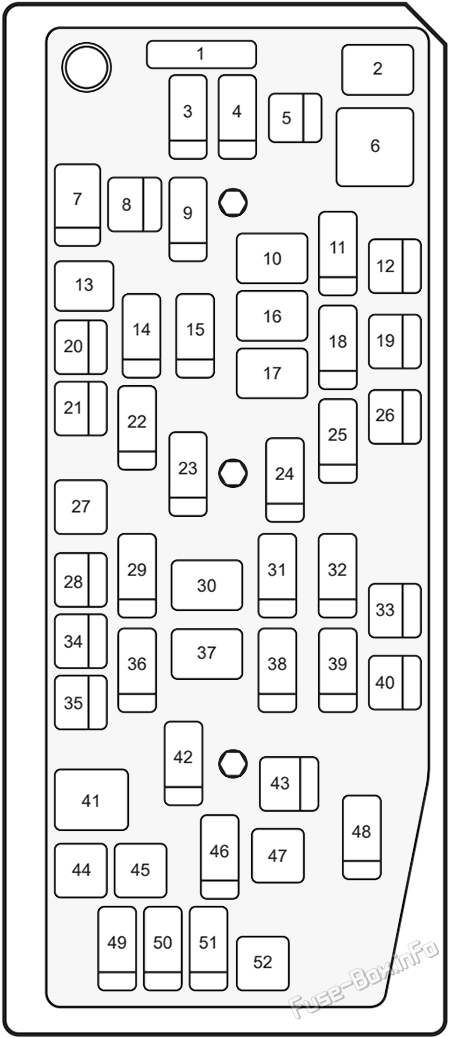

Схема блока предохранителей

| № | Ампы | Описание |
|---|---|---|
| 1 | 80A | PWM FAN |
| 2 | 2011-2013: FAN1 RELAY | |
| 3 | 15A | 2011-2014: IGNITION COIL A 2016-2018: IGNITION COIL A - OIL PUMP |
| 4 | 15A | IGNITION COIL B |
| 5 | 40A | 2011-2014: FAN1 |
| 6 | 2011-2014: FAN2 RELAY | |
| 7 | 15A | ECM |
| 8 | 40A | 2011-2014: FAN3 |
| 9 | 30A | ECM PWR TRN |
| 10 | PWR/TRN RELAY | |
| 11 | 15A | ENG SNSR |
| 12 | 20A | STRTR |
| 13 | 2011-2013: FAN3 RELAY 2014-2018: AUX PUMP RELAY |
|
| 14 | 15A | TCM |
| 15 | 15A | 2014-2018: AUX PUMP |
| 16 | STRTR RELAY | |
| 17 | FUEL/VAC PUMP RELAY | |
| 18 | 20A | ABS |
| 19 | 60A | BATT3 |
| 20 | SPARE | |
| 21 | 40A | EPB |
| 22 | 20A | STOP LAMP |
| 23 | 25A | FRT WPR |
| 24 | 10A | A/C |
| 25 | 10A | BCM |
| 26 | 20A | FUEL/VAC |
| 27 | STOP LAMP RELAY | |
| 28 | 60A | BATT2 |
| 29 | 10A | LO BEAM RH |
| 30 | WPR CNTRL RELAY | |
| 31 | 10A | PARK LP RH |
| 32 | 10A | PARK LP LH |
| 33 | SPARE | |
| 34 | 50A | ABS |
| 35 | 60A | BATT1 |
| 36 | 10A | LO BEAM LH |
| 37 | WPR SPD RELAY | |
| 38 | 20A | HDLP WASHER |
| 39 | 10A | TRLR PRK LAMP |
| 40 | 20A | REAR WIPER |
| 41 | REAR DEFOG RELAY | |
| 42 | 15A | HTD WASH/MIR |
| 43 | 30A | REAR DEFOG |
| 44 | LO BEAM RELAY | |
| 45 | HIGH BEAM RELAY | |
| 46 | 15A | FRT FOG |
| 47 | HDLP WSHR RELAY | |
| 48 | 10A | 2011-2014: PRK LP RH 2015-2018: PRK LP RH / LIFTGATE |
| 49 | 15A | HORN |
| 50 | 10A | HI BEAM LH |
| 51 | 10A | HI BEAM RH |
| 52 | FRT FOG RELAY |

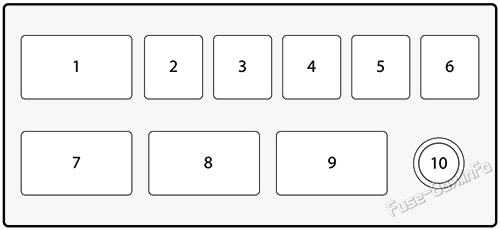

Вспомогательное оборудование дизельных двигателей блок предохранителей

| № | Ампы | Выделение |
|---|---|---|
| 1 | Перезагрузить PTC 3 | |
| 2 | 40A | PTC 3 |
| 3 | 40A | PTC 2 |
| 4 | 40A | PTC 1 |
| 5 | 30A | F/F HTR |
| 6 | 60A | GPCU |
| 7 | Перезагрузить PTC 2 | |
| 8 | Перезагрузить PTC 1 | |
| 9 | Реле F/F HTR | |
| 10 | B+ |
