Предохранители и реле Holden Captiva Maxx Captiva 5 Cg 2006-2010

Схемы относятся к указанным годам и вариантам Holden Captiva Maxx Captiva 5 Cg 2006-2010. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.



Конверверсия SUV Холден Каптива MaXX/Капта 5 (CG, дофликтный) был изготовлен из 2006 в адрес 2010. В этой статье вы найдете блок предохранителей диаграммы Холден Каптива MaXX 2006, 2007, 2008, 2009 и 2010, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.

Схема предохранителей Holden Captiva MaXX / Holden Captiva 5 (2006-2010)

Holden Captiva MaXX / Captiva 5 (CG; 2006-2010)

Сопоставимость пассажиров блок предохранителей

Расположение блока предохранителей

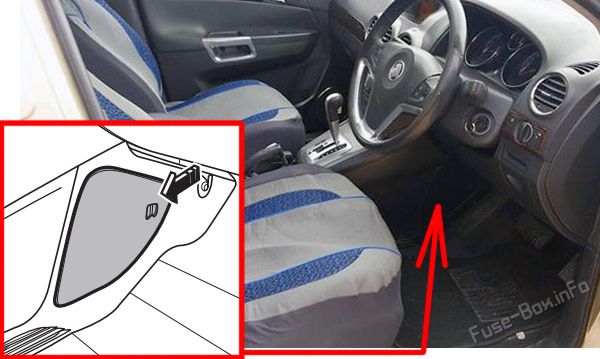

Взрыватели расположены с левой стороны колодца боковой ноги водителя. Чтобы открыть крышку предохранителя, вытащи верх крышки наружу.Location of the fuses in the passenger compartment: Holden Captiva MaXX (2006-2010)

Схема блока предохранителей

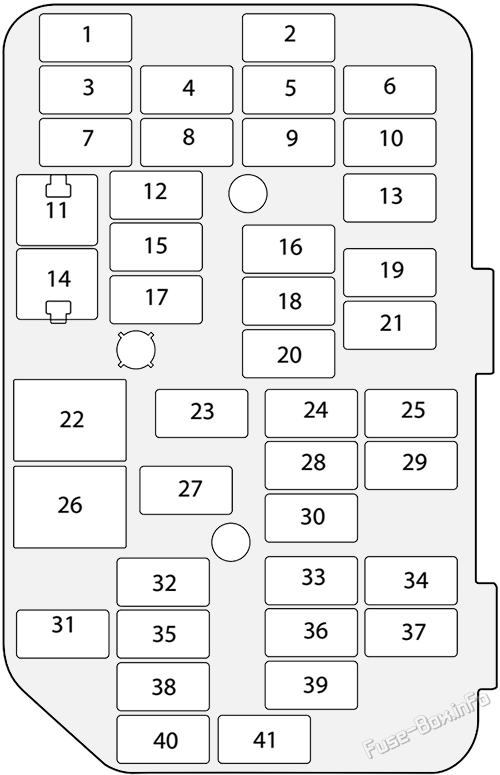

Interior fuse box diagram: Holden Captiva MaXX (2006-2010)

Назначение взрывателей в ступенях водителя
№АмпыВыделение
110AПереднее зеркало
220AЗамок двери
310ANav
415AЗамок передней двери
515ABCM (VB6)
620AAPO1
720AСигары
820AAPO2
915ABCM (VB3)
1020AТепло/мощность
1120AПассажирское энергетическое окно
1215ATCM
1315AЗвук
1420AВодитель ..
1515AДвигатель
1615ABCM (VB4)
1710AXBCM
1815ABCM (VB5)
1910AПрицеп
2010ARR CLS
2110APKLP-RH
22Перезагрузить ACC/RAP
2310AПодтяжное стекло
2415AКондиционирование воздуха
2510AКондиционирование воздуха
26Пробег/прокат
2715AOSRVM HT
2820ABCM (VB2)
2910ASSPS
3015ABCM (VB7)
3110AЧасы
3210AГруппа по приборам
332A4.7.5 Выключатель зажигания
3410ABCM (VB1)
3510AЗажигание 1
3610AЗадний туман
3710ACTD Рог
3810AПодушки безопасности
3910AПодушки безопасности
402AWHL S/W
4110AСтиральная машина спереди

Сопоставимость двигателей блок предохранителей

Расположение блока предохранителей

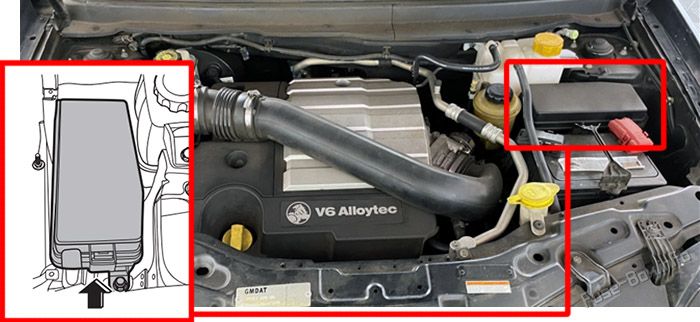

Это блок предохранителей- расположена в направлении задней части моторного отделения рядом с резервуаром охлаждающей жидкости, и содержит предохранители цепи, основные взрыватели и реле. Чтобы снять обложку, нажмите на подвох на стороне блок предохранителей В сторону двигателя и выпустить две вкладки с противоположной стороны.Location of the fuses in the engine compartment: Holden Captiva MaXX (2006-2010)

Схема блока предохранителей

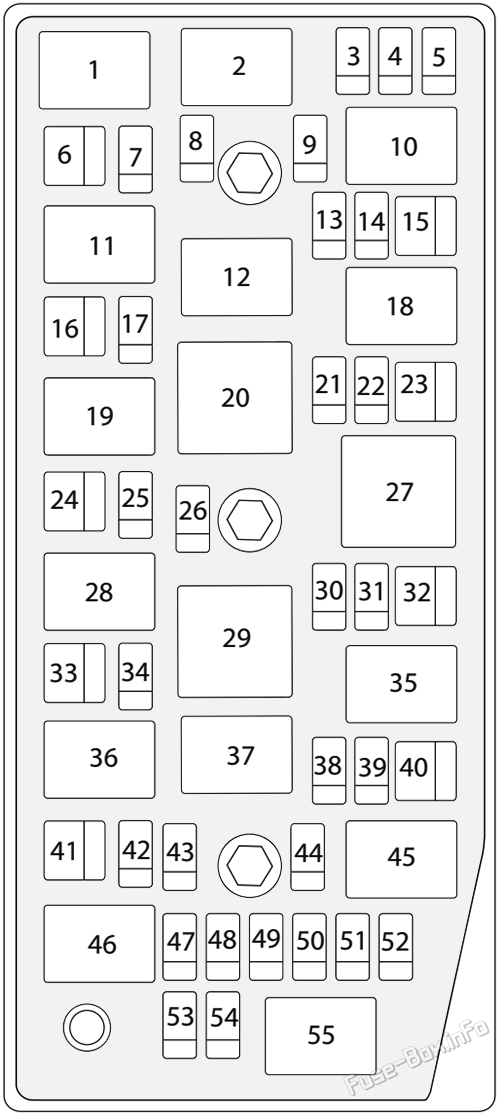

Under-hood fuse box diagram: Holden Captiva MaXX (2006-2010)

6.4.2 Определение расположения взрывателей в моторном отсеке
№АмпыВыделение
1& Запуск реле
2Главное реле
320AECM
415AДвигатель 2
515AДвигатель 1
620AЗапуск
710AГлавное
810AКомпрессор A/C
915AДвигатель 3
10Реле для вспомогательного вентилятора
11Эласт А/С компрессорный реле
12Главный вентилятор реле
1315AAWD
1415AТопливо
1530AГлавный вентилятор
1640AABS
1720AABS
18Реле для подачи топлива
19Розвежский реле
20Реле управления вентилятором
2120Aрезерв
2215AСтой.
2330AВспомогательный вентилятор
2440AБеги
2525AПроволока
2615AРог
27Реле скорости прокачивания
28Реле с сеткой
29Запустить реле
3015AПротивокращение
3120AКрыша
3240A3.1.1 Сопровождающее/срабатывание
3360AАккумуляторная батарея
3430AМощное сиденье
35Дефолтный реле
36Передний дефоговый реле
37Реле с лампой парковки
3815AН/легкий Н RH
3915AН/легкий Н LH
4030AДефолт
4120AЗадний стеклоочиститель
4215AH/легкая высокая
4315AПередний туман
4410AПарковая лампа LH
45Н/легкая реле
46H/легкая высокоэлектрическая
4720Aрезерв
4825Aрезерв
4910AПарковая лампа RH
5015ATCM
5120AН/легкая мышьяк
52резерв
5310Aрезерв
5415Aрезерв
55Н/легкая стиральная реле
