Предохранители и реле Holden Commodore Vy Vz 2002-2007

Схемы относятся к указанным годам и вариантам Holden Commodore Vy Vz 2002-2007. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.



В этой статье мы рассматриваем третье поколение Холдена Коммодора (Alden Commodore).VY, VZ), изготовленные из 2002 в адрес 2007. Вот вы найдете блок предохранителей диаграммы Холден Коммодор VY (2002, 2003, 2004) и Commodore VZ (2004, 2005, 2006, 2007), получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.

Схема предохранителей Holden Commodore VY & Holden Commodore VZ

Holden Commodore (VY, VZ; 2002-2007)

Сопоставимость пассажиров блок предохранителей

Расположение блока предохранителей

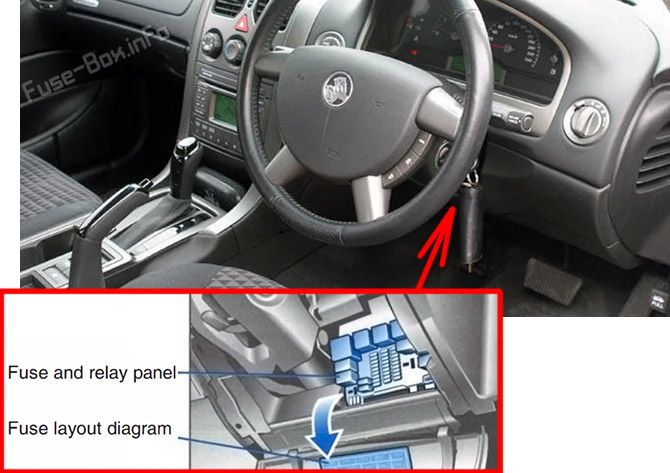

Главный взрыватель находится в приборной панели под рулевой колонкой. Вытаскивай навесный взрыватель, чтобы обнаружить взрыватели.Location of the fuses in the passenger compartment: Holden Commodore (2002-2007)

блок предохранителей Схема (VY-II)

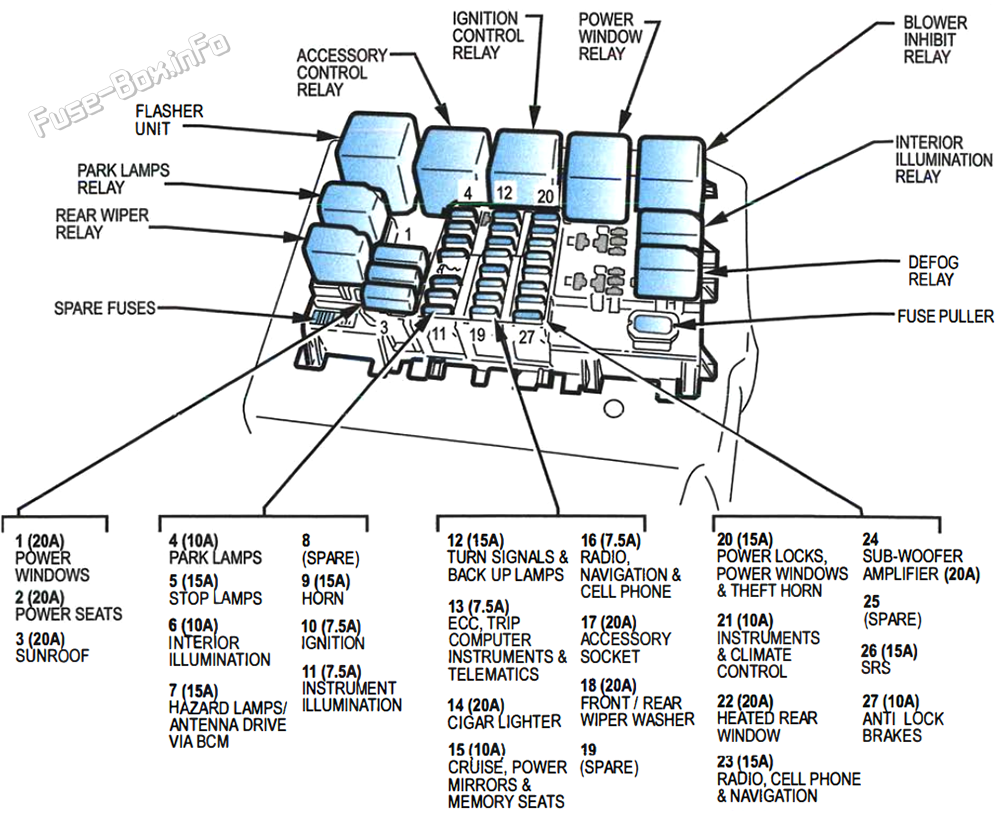

Instrument panel fuse box diagram: Holden Commodore VY (2002, 2003, 2004)

блок предохранителей Схема (VZ)

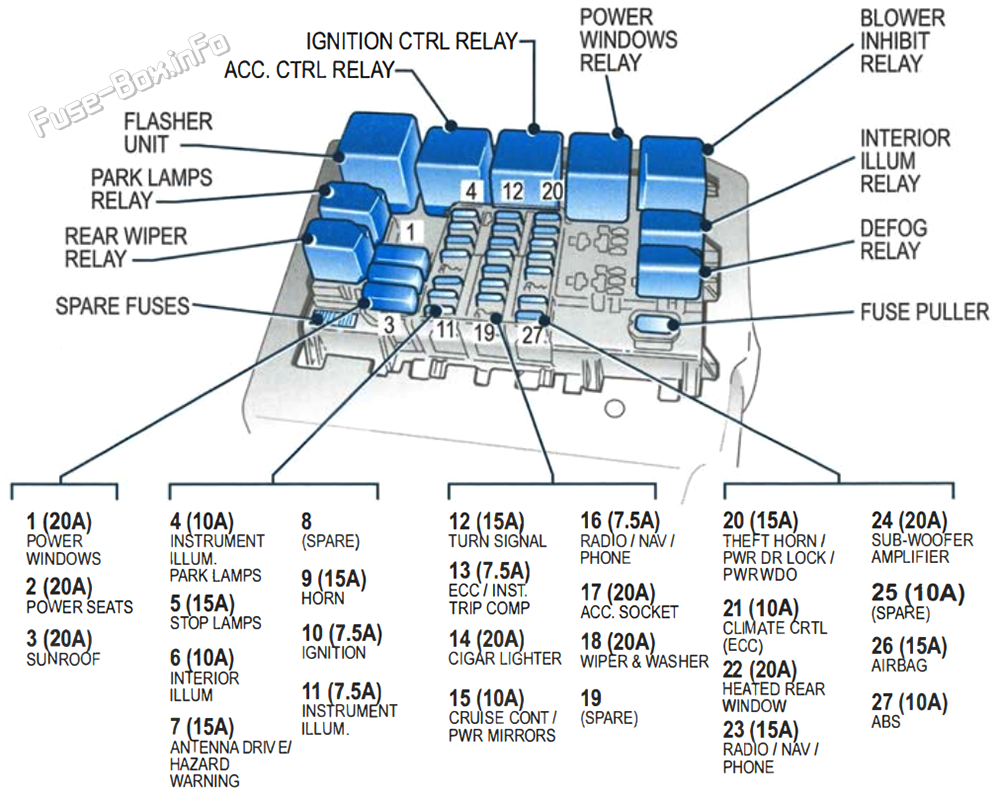

Instrument panel fuse box diagram: Holden Commodore VZ (2004, 2005, 2006, 2007)

Сопоставимость двигателей блок предохранителей

Расположение блока предохранителей

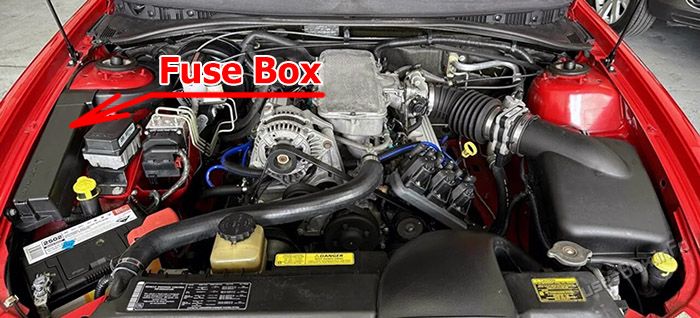

Доступ к этим взрывателям обеспечивается путем удаления скоба.Location of the fuses in the engine compartment: Holden Commodore (2002-2007)

блок предохранителей Схема (VY-II)

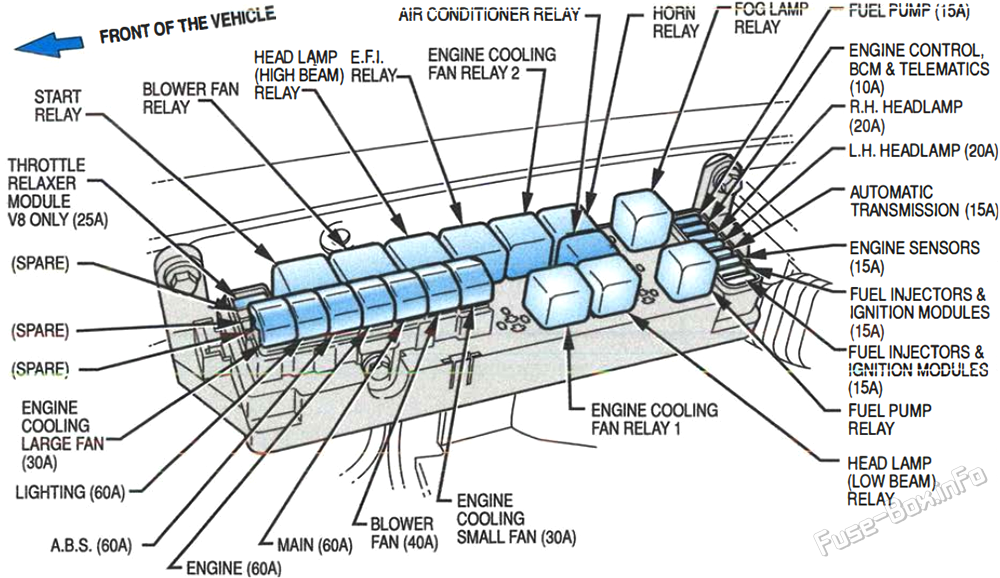

Under-hood fuse box diagram: Holden Commodore VY (2002, 2003, 2004)

блок предохранителей Схема (VZ)

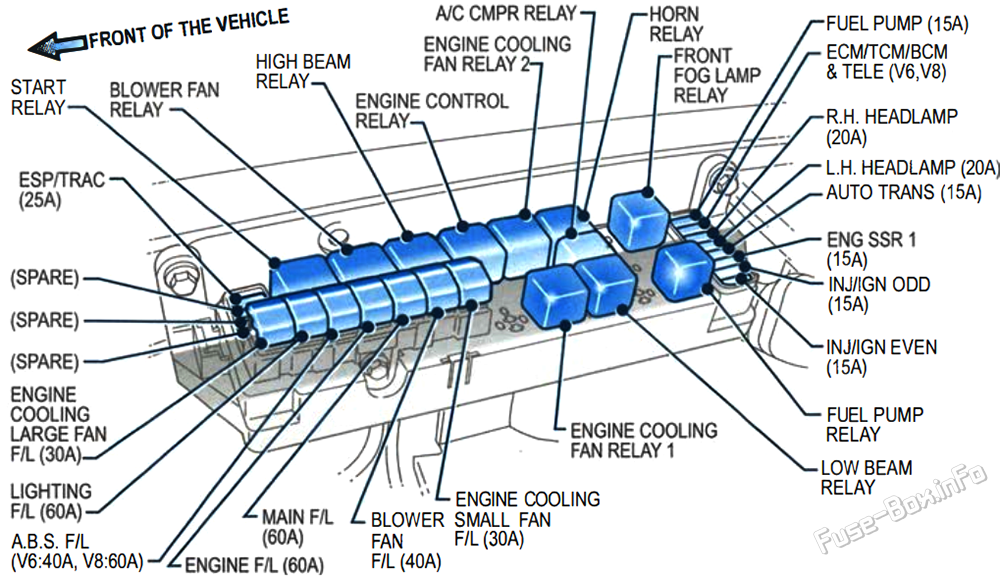

Under-hood fuse box diagram: Holden Commodore VZ (2004, 2005, 2006, 2007)

Дополнительная информация: Holden Commodore Vy Vz 2002-2007

Предохранители и реле holden commodore vy vz 2002 2007: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
