Предохранители и реле Holden Commodore Zb 2018-2020

Схемы относятся к указанным годам и вариантам Holden Commodore Zb 2018-2020. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.



В этой статье мы рассматриваем Commodore пятого поколения (Alden Commodore).ZB), изготовленные из 2018 в адрес 2020. Вот вы найдете блок предохранителей диаграммы Холден Коммодор ZB 2018, 2019 и 2020, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).

Схема предохранителей Holden Commodore ZB

Holden Commodore (ZB; 2018-2020)

Сопоставимость пассажиров блок предохранителей

Расположение блока предохранителей

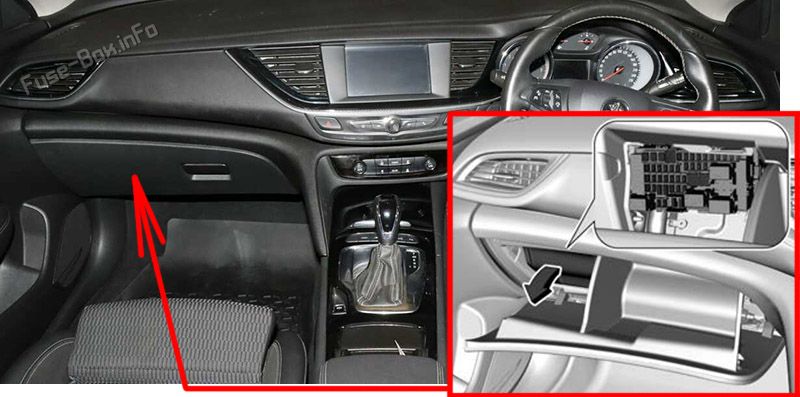

- Это не так.блок предохранителей находится за обложкой в бардачке. Открой бардачок и сними обложку.Location of the fuses in the passenger compartment: Holden Commodore ZB (2018-2020)

Схема блока предохранителей

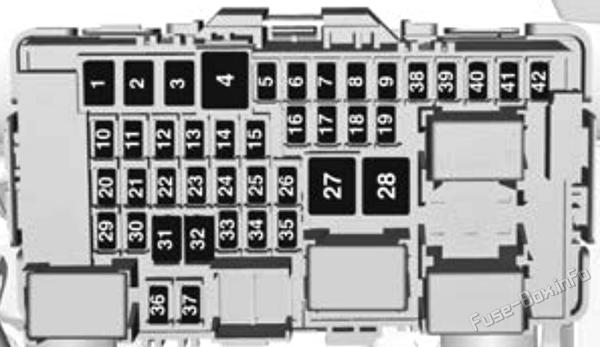

Instrument panel fuse box diagram: Holden Commodore ZB (2018-2020)

Определение взрывателей в приборной панели
№Цикл
1Левое силовое окно
2Правое энергетическое окно
3Модуль управления кузовом
4Вентилятор для контроля климата
5Модуль управления кузовом
6Положения, касающиеся прицепов
7Мощность откидывания заднего сиденья
8Модуль управления кузовом
9Модуль управления двигателем
10Выставка на выставке
11Сокращение выбросов NOx/нагреватель трубы
12Датчик сокращения выбросов NOx/смазочные приборы
132018: UREA модуль
2019-2020:: Модуль < < Адблоу > >
142019-2020:: Нагреваемое рулевое колесо
15Модуль управления трансмиссией
16Усилитель
17Сигнализация
18Модуль управления кузовом
19Модуль AdBlue
20Модуль управления кузовом
21Модуль управления кузовом
22Модуль управления кузовом
236.7.7 Замок рулевого колеса
24Подушки безопасности
25Диагностический соединитель
26розетка питания грузовое отделение
27EBCM клапан
28Полицейские положения
29-
30-
31Органы управления рулевого колеса
324.7.5 Выключатель зажигания
33Контроль за климатом
34Модуль центрального входа
35AUX/USB соединитель
36Беспроводное зарядное устройство
37Задний стеклоочиститель
382019-2020:: Модуль OnStar
39Показать
40Помощь в вопросах стоянки
41Накладная консоль
42Радио

Сопоставимость двигателей блок предохранителей

Расположение блока предохранителей

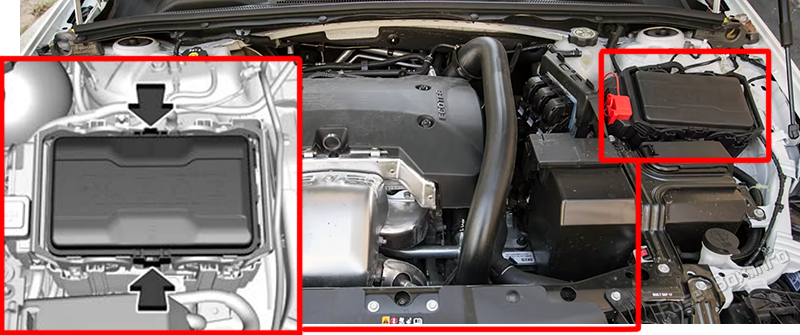

- Это не так.блок предохранителей находится в переднем левом отсека моторного отсека. Развяжите обложку и снимите ее.Location of the fuses in the engine compartment: Holden Commodore ZB (2018-2020)

Схема блока предохранителей

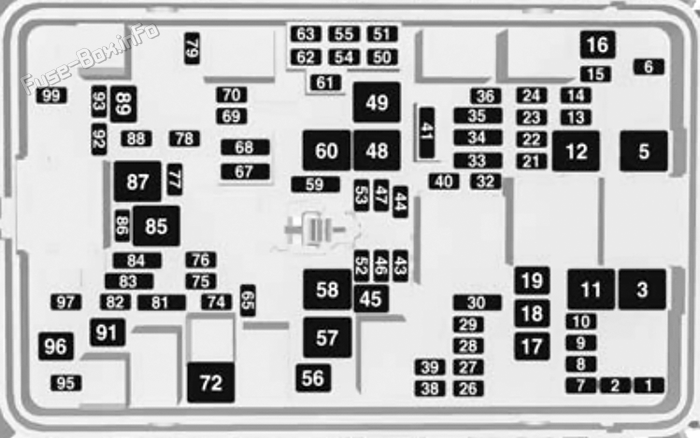

Under-hood fuse box diagram: Holden Commodore ZB (2018-2020)

6.4.2 Определение расположения взрывателей в моторном отсеке
№Цикл
1-
2-
3ABS
4-
5-
6Велосипед
7Туманный свет
8Модуль памяти
92019-2020:: Подогреваемое ветровое стекло
10Пояснители сидений
11DC/DC батарея
12Подогреваемое заднее окно
13Подогреваемое зеркало
14—
15-
16Передний стеклоочиститель
17Мощное сиденье, пассажир
18Солнечный солнечный свет
19Мощное сиденье, водитель
20-
21Крыша
22Задний стеклоочиститель/подушка безопасности
23Адаптивное переднее освещение
24-
25-
26Модуль управления трансмиссией
27Панель зажигания/устройства
28-
29Камера заднего вида/воздушная вентиляция
30Указатель неисправности
31-
32Камера
33Отопительный прибор для сидения, передняя часть
34Отопительный прибор для сидения, задний
35Прогорание/всехколесный привод
36Топливная система
37—
38-
39-
40Замок рулевой колонки
41-
42-
432019-2020:: Нагреваемое рулевое колесо
44Регулировка уровня фары
45-
46Модуль управления двигателем
47-
48DC/DC преобразователь/воздушная выпускная труба/ЭБост
49Модуль управления задней дверью
50-
51-
52-
53-
54-
55-
56Запуск
57-
58-
59Левые фары (слева) LED)
60Охлаждающий вентилятор
61-
62-
63-
64-
65Контроль за климатом
66-
67-
68-
69Правый высокий луч (галоген)/правой фара (второй свет) LED)
70Левый луч дальнего света (галоген)
71-
72Запуск
73-
74Модуль управления трансмиссией
75Модуль управления двигателем
76Система ограничения выбросов отработавших газов
77-
78Рог
79Система мойки
80-
81Модуль управления двигателем
82-
833.2 Крутящий момент зажигания
843.2 Крутящий момент зажигания
85ECM
862018: ECM
87Отопление дизельного топлива
88Воздушная заслонка
89-
90-
91-
92После кипящего насоса
93Система электронных ключей
94-
95Насос охлаждения
96Отопление дизельного топлива
97-
98-
99Насос охлаждения

Сравнение с погружной смесью блок предохранителей

Расположение блока предохранителей

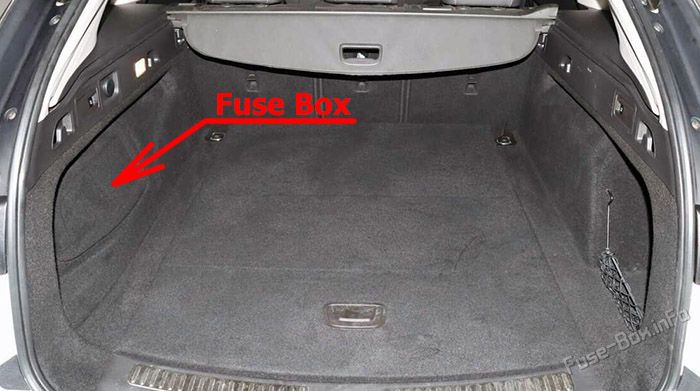

Задняя часть блок предохранителей es расположены за крышкой в левой части грузового отделения. Снять крышку из левой стороны и снять крышку заднего взрывателя.Location of the fuses in the trunk: Holden Commodore ZB (2018-2020)

Схема блока предохранителей

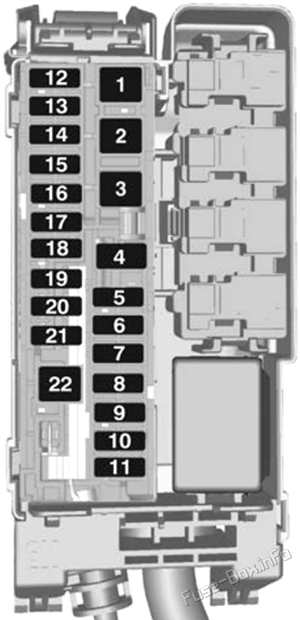

Trunk fuse box diagram: Holden Commodore ZB (2018-2020)

Назначение взрывателей в багажнике
№Цикл
1-
2-
3-
4-
5Модуль управления датчиком без рукоятки
6-
7-
8Модуль управления вратами
9-
10-
11
12Модуль управления обогревательным устройством для сидений
13Модуль управления обогревательным устройством для сидений
14-
15Модуль управления обогревательным устройством для сидений, задний
16Модуль управления обогревательным устройством для сидений, задний
17-
18-
19—
20-
21-
22Модуль управления вратами

Блок взрывателя аккумулятора (V6)

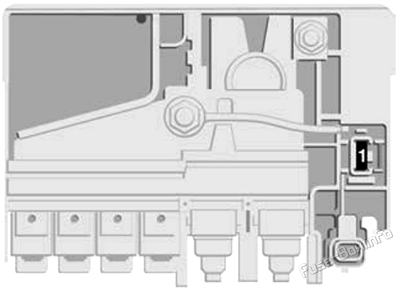

Снять крышку с левой стороны и снять крышку с блока аккумуляторных батарей.Battery Fuse Block: Holden Commodore ZB (2018-2020)

№Цикл
1Модуль датчиков аккумуляторов
