Предохранители и реле Holden Cruze Jg Jh 2010-2016
Схемы относятся к указанным годам и вариантам Holden Cruze Jg Jh 2010-2016. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
В этой статье мы рассматриваем второе поколение Холдена Круза (Alden Kruse).JG/JH), изготовленные из 2010 в адрес 2016. Вот вы найдете блок предохранителей диаграммы Холден Круз 2010, 2011, 2012, 2013, 2014, 2015 и 2016, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Holden Cruze 2010-2016
Содержание
Сопоставимость пассажиров блок предохранителей

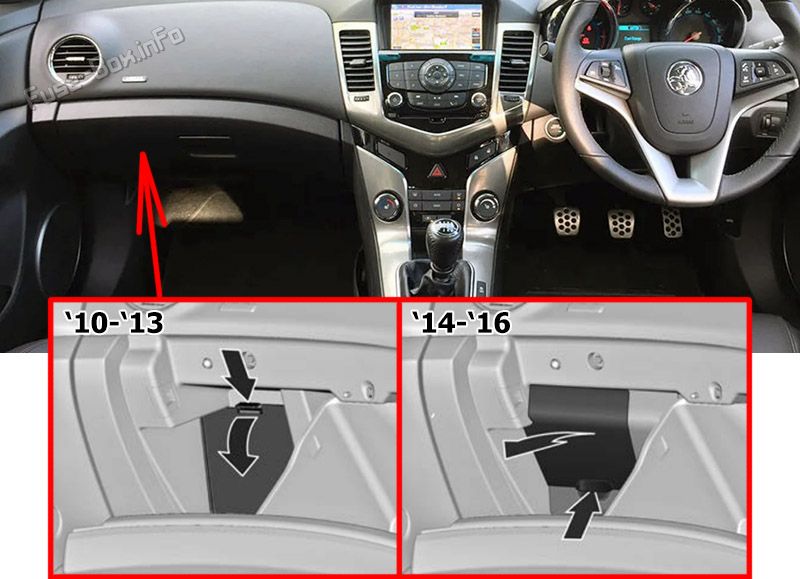

Расположение блока предохранителей
- Это не так.блок предохранителей находится за обложкой в бардачке. Открой бардачок и сними обложку.

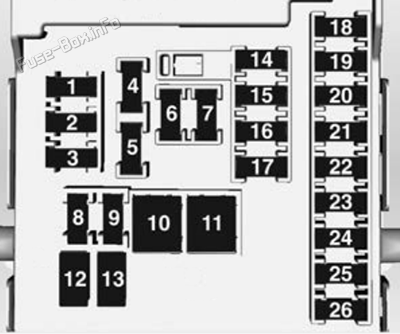

Схема блока предохранителей
| № | Цикл |
|---|---|
| 1 | Инфотационная система, телефон без рук |
| 2 | - |
| 3 | Модуль управления кузовом |
| 4 | Система инфозащиты |
| 5 | Информационное дисплейирование, опора для стоянки, заглушитель питания |
| 6 | Зажигалка для сигарет |
| 7 | розетка питания |
| 8 | Модуль управления кузовом |
| 9 | Модуль управления кузовом |
| 10 | Модуль управления кузовом |
| 11 | Внутреннее вентилятор |
| 12 | - |
| 13 | Отапливаемые сиденья |
| 14 | Диагностический соединитель |
| 15 | Подушки безопасности |
| 16 | Центральная система блокировки |
| 17 | Система кондиционирования воздуха |
| 18 | 2011-2016:: мощность провода прицепа |
| 19 | Смена рычага |
| 20 | - |
| 21 | Инструменты |
| 22 | 2010:: зажигание 2011-2016:: Система зажигания, электронная ключевая система |
| 23 | Модуль управления кузовом |
| 24 | Модуль управления кузовом |
| 25 | Замок рулевой колонки |
| 26 | 2014-2016:: Задняя розетка питания |
Сопоставимость двигателей блок предохранителей

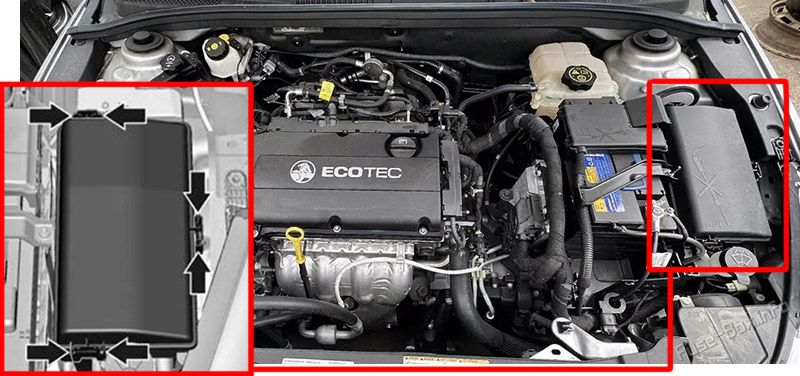

Расположение блока предохранителей
- Это не так.блок предохранителей находится в переднем левом отсека моторного отсека. Раздевайся, подними вверх и снимай.

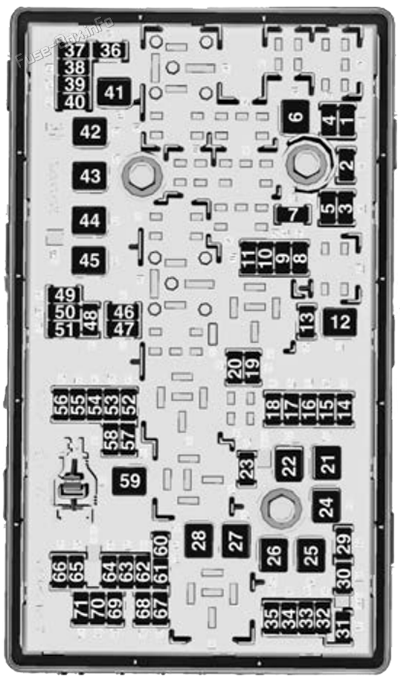

Схема блока предохранителей
| № | Цикл |
|---|---|
| 1 | Модуль управления трансмиссией |
| 2 | Модуль управления двигателем |
| 3 | - |
| 4 | Соль на фильтр |
| 5 | 6.13.1 Зажигание |
| 6 | Передние стеклоочистители |
| 7 | |
| 8 | 2010-2014:: Впрыск топлива 2015-2016:: топливный инжектор 2, 4 |
| 9 | 2010-2014:: Впрыск топлива, система зажигания 2015-2016:: топливный инжектор 1, 3 |
| 10 | Модуль управления двигателем |
| 11 | Датчик Lambda |
| 12 | Стартер соленоид |
| 13 | Соль на фильтр |
| 14 | - |
| 15 | 2012-2016 Задний стеклоочиститель |
| 16 | 2010-2013:: зажигание 2014-2016:: Датчик зажигания, датчик качества воздуха |
| 17 | Зажигание, подушка безопасности |
| 18 | 2011-2016:: Модуль управления топливной системой |
| 19 | 2010-2011:: Модуль управления системой зажигания, топливными системами |
| 20 | Топливный насос |
| 21 | Задние окна с мощностью |
| 22 | - |
| 23 | - |
| 24 | Передние окна с питанием |
| 25 | 2011-2016:: Электронный вакуумный насос |
| 26 | ABS |
| 27 | Система электронных ключей |
| 28 | Подогреваемое заднее окно |
| 29 | - |
| 30 | ABS |
| 31 | Модуль управления кузовом |
| 32 | Модуль управления кузовом |
| 33 | Отопление переднего сиденья |
| 34 | - |
| 35 | Инфотанция, усилитель |
| 36 | - |
| 37 | Высокий луч, правая сторона |
| 38 | Высокий луч, левая сторона |
| 39 | - |
| 40 | - |
| 41 | - |
| 42 | Охлаждающий вентилятор |
| 43 | - |
| 44 | - |
| 45 | Охлаждающий вентилятор |
| 46 | Охлаждающий вентилятор |
| 47 | Датчик Lambda |
| 48 | Туманные огни |
| 49 | - |
| 50 | - |
| 51 | Рог |
| 52 | Группа по приборам |
| 53 | Электрохроническое зеркало |
| 54 | Выключатель, регулятор света |
| 55 | Складываемые зеркала |
| 56 | Моющие машины для ветрового стекла |
| 57 | Замок рулевой колонки |
| 58 | - |
| 59 | 2010-2014:: Нагревание дизельного топлива |
| 60 | Зеркало-нагреватель |
| 61 | Зеркало-нагреватель |
| 62 | Кондиционирование воздуха |
| 63 | Датчик заднего окна |
| 64 | 2014-2016:: Датчик качества воздуха |
| 65 | Задний противотуманный огонь |
| 66 | 2012-2016:: задняя мышьяк |
| 67 | Модуль управления топливной системой |
| 68 | - |
| 69 | Датчик напряжения аккумулятора |
| 70 | Датчик дождя |
| 71 | - |
