Предохранители и реле Holden Cruze Yg 2001-2005

Схемы относятся к указанным годам и вариантам Holden Cruze Yg 2001-2005. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.



В этой статье мы рассматриваем первое поколение Холдена Круза (Caris).YG), изготовленные из 2000 в адрес 2005. Вот вы найдете блок предохранителей диаграммы Холден Круз 2001, 2002, 2003, 2004 и 2005, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).

Схема предохранителей Holden Cruze YG

Holden Cruze (YG; 2001-2005)

Сопоставимость пассажиров блок предохранителей

Расположение блока предохранителей

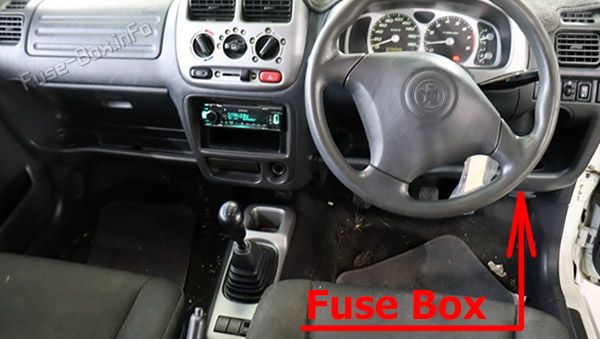

Взрыватели расположены под приборной доской (за боковым патроном кружки водителя).Location of the fuses in the passenger compartment: Holden Cruze (YG; 2001-2005)

Схема блока предохранителей

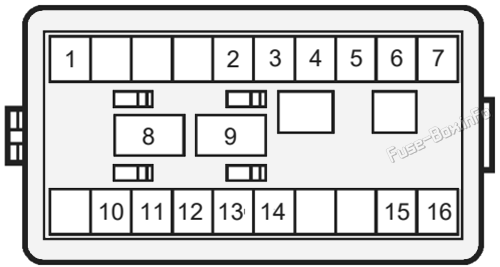

Instrument panel fuse box diagram: Holden Cruze (YG; 2001, 2002, 2003, 2004, 2005)

Определение взрывателей в приборной панели
№АмпыОписание
115Aприкуриватель, радио, зеркала
210AГруппа по приборам
310AABS
415AПромывочные приборы/мытье
510AA/C, вентиляторы, задние фары
615A6.13.1 Зажигание
715AСистема подушки безопасности
830AОкна с питанием
930A6.7.7 Управление с механическим приводом
1015AГорн, переключатель опасности
1115AРадио/внутренние огни
1210AВзрывные огни
1310AСтоп-сигналы
1420A2.11 Замки дверей
1515AЗадний демистер
1625AТеплоприбор

Сопоставимость двигателей блок предохранителей

Расположение блока предохранителей

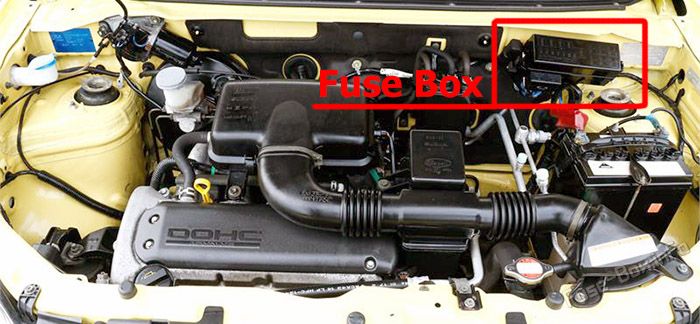

- Это не так.блок предохранителей- расположен в моторном отделении за аккумулятором.Location of the fuses in the engine compartment: Holden Cruze (YG; 2001-2005)

Схема блока предохранителей

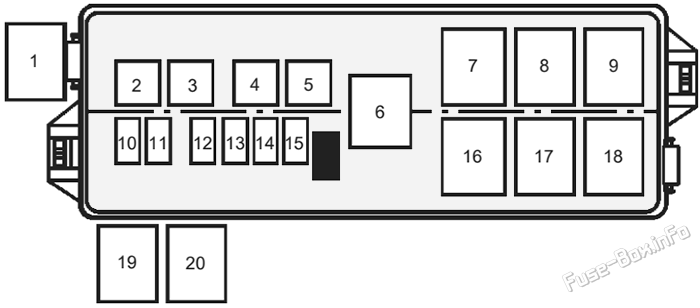

Under-hood fuse box diagram: Holden Cruze (YG; 2001, 2002, 2003, 2004, 2005)

6.4.2 Определение расположения взрывателей в моторном отсеке
№АмпыОписание
1Туманный световой реле
260AПервичный предохранитель: ключ зажигания
360AПервичный взрыватель: цепь блок предохранителей
450AABS модуль управления (если предусмотрено комплектацией)
530Aвентилятор радиатора #1
680AГлавный предохранитель: батарея, генератор, все цепи
7Автоматическая трансмиссия (ретранслятор) если предусмотрено комплектацией)
8Эласт А/С компрессорный реле
9вентилятор радиатора#1 реле
1015AФара: правая
1115AФара: слева, приборная панель
1220AТуманный свет
1315AАвтоматическая трансмиссия
1415AГлавное реле
1520AКондиционирование воздуха
16Реле топливного насоса
17Реле для конденсатора A/C
18Главное реле
19вентилятор радиатора#2 Эстафета
20вентилятор радиатора#3 Эстафета
