Предохранители и реле Holden Epica Ep 2007-2010

Схемы относятся к указанным годам и вариантам Holden Epica Ep 2007-2010. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.



4-дверный седан Холден Ep ica (в %) EP) был изготовлен из 2006 в адрес 2010. В этой статье вы найдете блок предохранителей диаграммы Холден Эпика 2007, 2008, 2009 и 2010, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.

Схема предохранителей Holden Epica

Holden Epica (EP; 2007-2010)

Сопоставимость пассажиров блок предохранителей

Расположение блока предохранителей

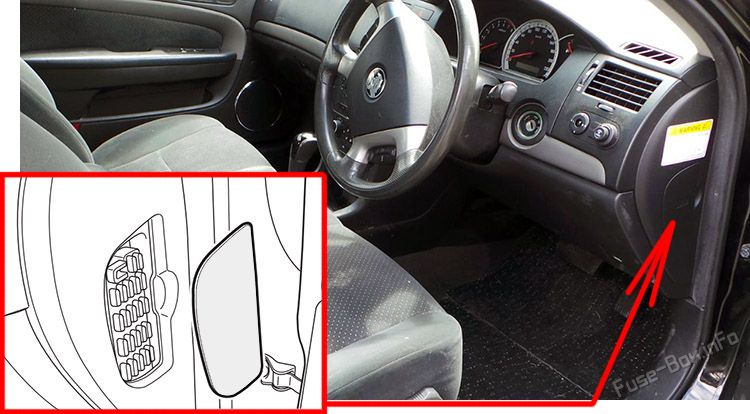

Взрывозащитный щит расположен в правой боковой панели. Используйте слот на переднем крае крышки взрывателя, чтобы вытянуть его.Location of the fuses in the passenger compartment: Holden Epica (EP; 2006-2010)

Схема блока предохранителей

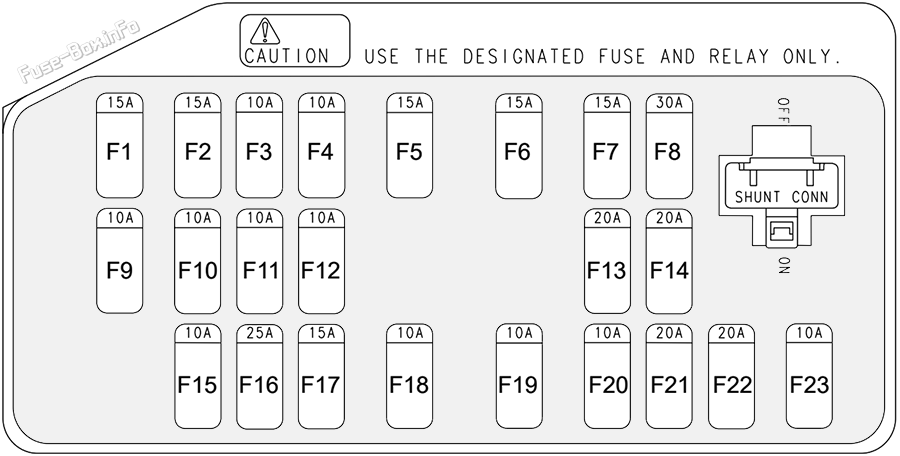

Instrument panel fuse box diagram: Holden Epica (EP; 2006-2010)

Определение взрывателей в приборной панели
№АмпыФункция
F115AB/UP LP
F215AU/H J/B
F310AISU
F410AOSRVM
F515AA/D CONVERTER
F615ASSPS
F715AALDL
F830AESP
F910ASDM
F1010AAIR BAG
F11SPARE
F1210ALCM
F1320ACIGAR
F1420ASUB WOOFER
F1510ACLUSTER 2
F1625AWIPER
F1715AECU
F1810AHVAC
F1910ACLOCK
F2010ARADIO
F2120AHEATING MAT
F2220AAUDIO
F2310ACLUSTER 1

Сопоставимость двигателей блок предохранителей

Расположение блока предохранителей

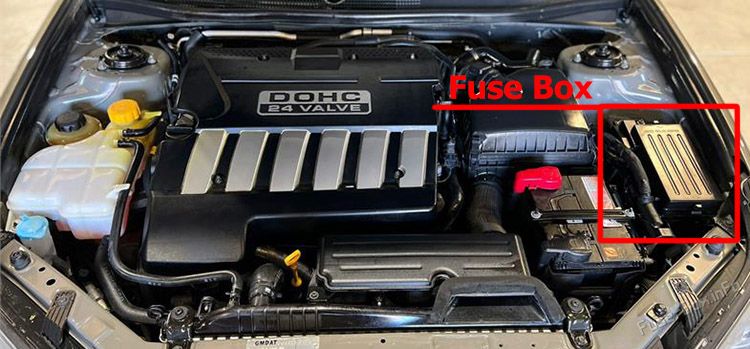

Уберите обложку, чтобы получить доступ.Location of the fuses in the engine compartment: Holden Epica (EP; 2006-2010)

Схема блока предохранителей

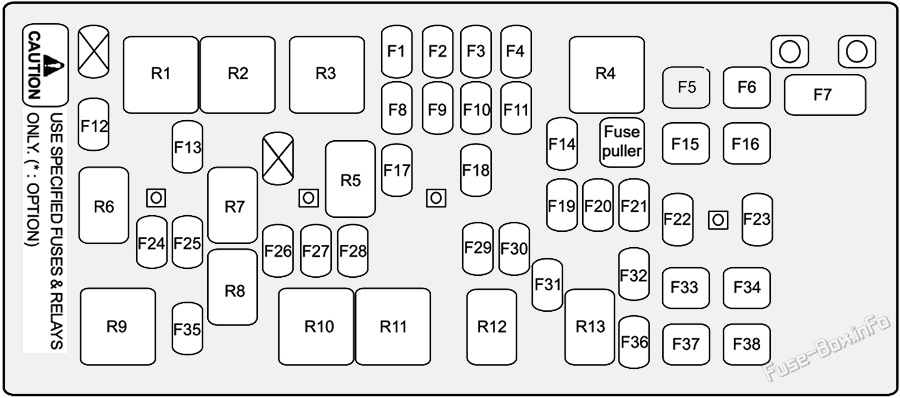

Under-hood fuse box diagram: Holden Epica (EP; 2006-2010)

6.4.2 Определение расположения взрывателей в моторном отсеке
№АмпыФункция
F115AECM
F230APWR SEAT
F330ALCM
F420ADRIVER’S PWR WIDW
F520APASSENGER’S PWR WIDW
F630AHVAC BLWR
F7120AALTERNATOR
F820AIGN COIL
F920AFUEL
F1025AIP FUSE
F1110APWR MIRROR
F1210AA/C CMPRSR
F1315AFRT FOG
F1420AS/ROOF
F1520A/30A/40ACOOL FAN HI
F1660ABCM BATT
F1715AHORN
F1820ASTOP LAMPS
F1915AABS
F2010AABS WARNING
F2120ASPARE
F2210ASPARE
F2315ASPARE
F2410ALOW BEAM RT
F2510ALOW BEAM LT
F2615AENG1
F2720AENG3
F2815AENG2
F2910AILLUM LT
F3010AILLUM RT
F3115AHI BEAM
F3225ASPARE
F3320A/40ACOOL FAN LOW
F3460AABS
F3515A/20APWR AMP
F3630ASPARE
F3730AST/IG2
F3830AIGN 1
Релей:
R1COOL FAN CNTRL
R2COOL FAN HI
R3FUEL PUMP
R4PWR WNDW
R5HORN
R6A/C CMPRSR
R7FRT FOG
R8HEAD LAMP LO
R9COOL FAN LOW
R10ENG MAIN
R11STARTER
R12ILLUM LAMPS
R13HEAD LAMP HI

Вспомогательное оборудование блок предохранителей (только дизельное топливо)

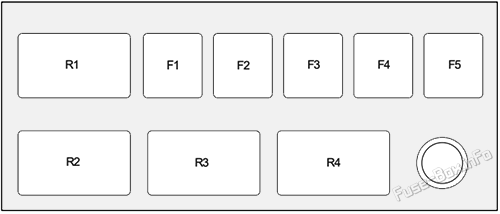

Auxiliary fuse box: Holden Epica (EP; 2006-2010)

№АмпыФункция
F140APTC3
F240APTC2
F340APTC1
F430AF/F HTR
F560AGPCU
Релей:
R1PTC3
R2PTC2
R3PTC1
R4F/F HTR
