Предохранители и реле Holden Equinox Eq 2017-2020

Схемы относятся к указанным годам и вариантам Holden Equinox Eq 2017-2020. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.



Констракция "Голден"Eq uinox (уинокс) EQ) был изготовлен из 2017 в адрес 2020. В этой статье вы найдете блок предохранителей диаграммы Холден Экинокс 2017, 2018, 2019 и 2020, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.

Схема предохранителей Holden Equinox

Holden Equinox (EQ; 2017-2020)

Сопоставимость пассажиров блок предохранителей

Расположение блока предохранителей

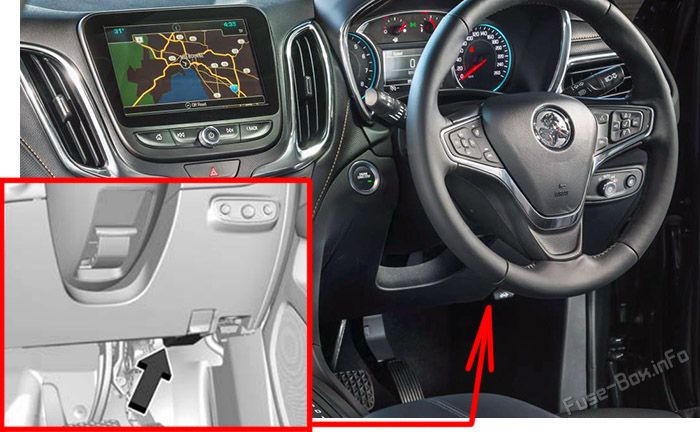

Приборная панель с приборной панелью расположена под приборной панелью со стороны водителя.
Для доступа к взрывателям нажмите вкладку на каждом конце блок предохранителей и снять обложку.Location of the fuses in the passenger compartment: Holden Equinox (2017-2020)

Схема блока предохранителей

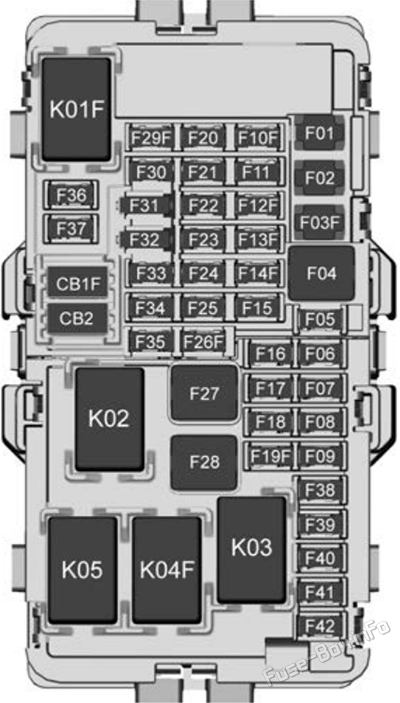

Instrument panel fuse box diagram: Holden Equinox (2017, 2018, 2019, 2020)

Определение взрывателей под приборной панелью
№Использование
F01DC AC инвертер
F02Передние окна
F03Тормозные системы прицепа
F04Надувка, вентиляция и кондиционер воздуха
F05Модуль управления кузова 2
F06Кибербезопасность
F07-
F08Модуль управления кузова 3
F09Усилитель
F10-
F11-
F12-
F13-
F14Электронный перевёрточный механизм
F15Модуль управления трансмиссией
F16Передние отапливаемые сиденья 1
F17Соединение левых данных
F18Модуль управления кузовом 7
F19Внешнее зеркало
F20Модуль управления кузова 1
F21Модуль управления кузовом 4
F22Модуль управления кузова 6
F23Замок электрической рулевой колонки
F24Модуль зондирования и диагностики
F25Датчик интенсивности
F26-
F275.7.7 Механические сиденья
F28Задние окна
F29-
F30Переключатель передних отапливаемых сидений
F31Органы управления рулевого колеса
F32Модуль управления кузовом 8
F33Нагрев, вентиляция и кондиционирование воздуха
F34Пассивный вход, пассивное запуск
F35Подъемная защелка
F36Зарядное устройство
F37Зажигалка для сигарет
F38Онзвёзда
F39Группа по приборам USB
F40Модуль камеры/ модуль подъемника
F41Модуль помощи в вопросах стоянки
F42Радио
Выключатели цепи
CB1Передняя вспомогательная розетка питания
CB2Вспомогательное оборудование розетка питания консоль
Реле
K01Затвор
K02Сохраняемая аксессуарная мощность
K03Поднять врата
K04-
K05Материально-техническое обеспечение

Сопоставимость двигателей блок предохранителей

Расположение блока предохранителей

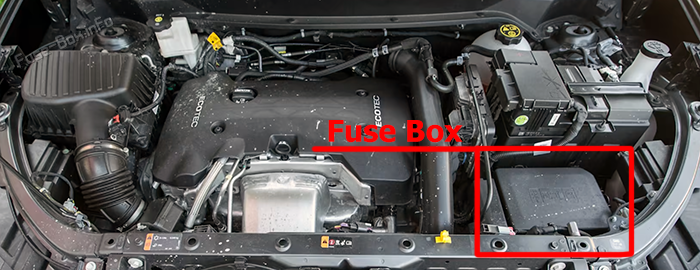

Чтобы снять крышку предохранителя, нажать зажимы на крышку и поднять его прямо вверх.Location of the fuses in the engine compartment: Holden Equinox (2017-2020)

Схема блока предохранителей

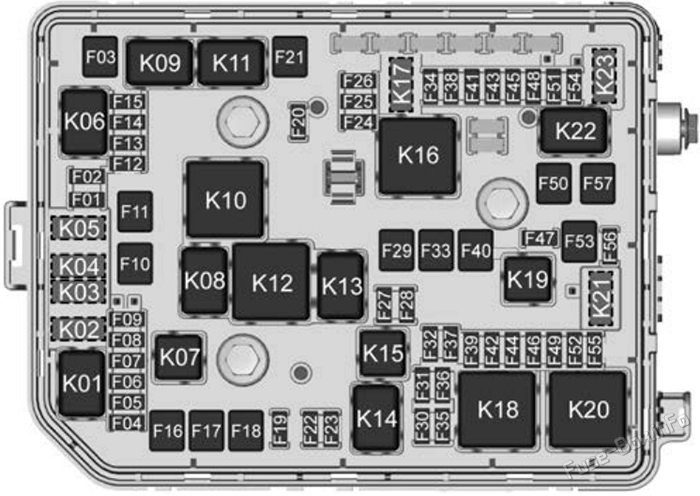

Under-hood fuse box diagram: Holden Equinox (2017, 2018, 2019, 2020)

6.4.2 Определение расположения взрывателей в моторном отсеке
№Использование
F01Передний/задний омывной насос
F02Сцепление для кондиционирования воздуха
F03Стартер Solenoid 1
F04Автоматическое регулирование фар
F05Фара дальнего света
F06Правый фара дальнего света
F072018:: Вакуумный насос
F08Рог
F09-
F10-
F11Отсев дизельного топлива
F122018:: топливные инжекторы - даже
2019-2020 Модуль управления двигателем
F132018:: топливные инжекторы - нечетные
2019-2020:: катушки зажигания
F14Датчик Lambda 2
F15Датчик лямбды 1
F16-
F17-
F182018:: передний стеклоочиститель
F19Контроль скорости переднего стеклоочистителя
F20Модуль управления двигателем
F21Стартер соленоид 2
F222018 Фара с правым лучом ближнего света
2019-2020:: правое дневное ходовое огонь;
F232018 Фара ближнего света с левым лучом
2019-2020 Левый дневной ходовой огонь
F24Модуль управления двигателем
F25-
F26Модуль управления трансмиссией
F27Передние туманные огни
F28-
F29Контроль за смещением
F30Подогреваемое рулевое колесо
F31Модуль управления двигателем/модуль управления трансмиссией
F32Модуль управления диапазоном передачи
F33Антиблокировочные тормозные клапаны
F34Сенсатор FlexFuel
F35Австралийская буксировка прицепов
F36Изменяющиеся функции
F37Фара с механическим двигателем
F38Датчик сажи NOx (только для дизельного топлива)
F392018:: Топливный насос
F40LD Прицеп
F41Модуль селективного каталитического восстановления (только для дизельного топлива)
F42Зеркало заднего вида
F43-
F44Вентиляционные сиденья
F45Соленоид фильтра
F46Вентиляционные сиденья
F47-
F48Топливная система
F49Замок рулевой колонки в сборе
F50DC DC преобразователь 2
F515.7 Передние подогревные сиденья
F52-
F53Опорожнение заднего окна
F54Послеоткатный насос
F55Зеркало-демонтажник
F56Задний проволочный проволочный протектор
F57Антиблокировочный тормозной насос
Реле
K01Фары дальнего света
K02*Рог
K03*2018:: Рог
K04*Передний насос для мытья посуды
K05*Задний насос для мытья посуды
K06Регулятор кондиционирования воздуха
K07Стиральный насос для фар
K08Скорость переднего промывочного механизма
K09Стартер Solenoid
K10Топливный обогревательный прибор (только для дизельного топлива)
K11Стартер Solenoid
K122018:: Трансмиссия нефтяного насоса
K132019-2020 Фары/дневные ходовые огни
K14Фары/дневные ходовые огни
K15Туманные огни
K16Модуль управления двигателем
K17*Селективное каталитическое сокращение (только для дизельного топлива)
K18Беги/
K19Топливный насос
K20Опорожнение заднего окна
K21*Управление задней проволочной системой
K22*Управление спереди стеклянной системы
K23*Насос охлаждения
* PCB Реле не пригодны для использования.

Задняя композиция блок предохранителей

Расположение блока предохранителей

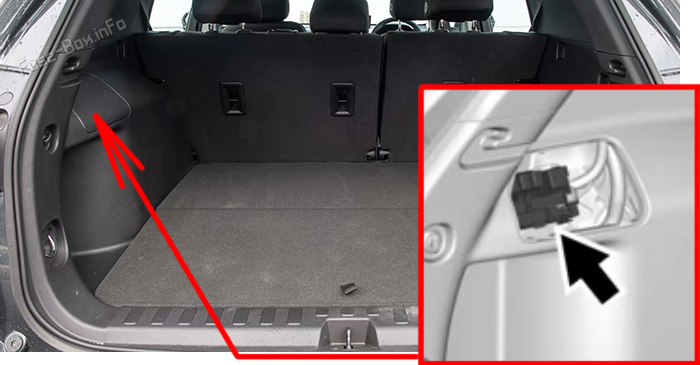

Задний фюзеляж находится за боковой обрезкой в заднем отсеке.
Для доступа к предохранительному щиту осторожно отпусти верхний край и убери пластину для обрезки.Location of the fuses in the trunk: Holden Equinox (2017-2020)

Схема блока предохранителей

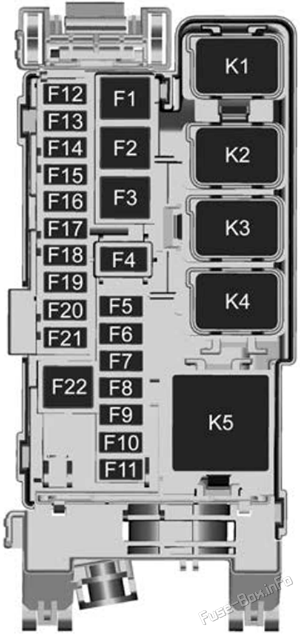

Trunk fuse box diagram: Holden Equinox (2017, 2018, 2019, 2020)

6.11.5 Определение плавких предохранителей сзади блок предохранителей
№Использование
F1Отопитель выхлопных газов
F2Поднять врата
F33.1.2 Вспомогательное питание прицепа
F42018:: Механические сиденья
2019-2020:: Пассажирское сиденье с мощностью
F5Модуль сиденья памяти
F6Крыша
F7Боковая слепая тревога
F86.11 Задние огни прицепа
F95.7 Заднее подогрев сиденье 1
F102018:: Помощь в вопросах стоянки
2019-2020:: Парковые лампы
F115.7 Заднее подогрев сиденье 2
F12-
F13Лампа автоприцепов
F14Тормозной огонь правого прицепа/ оборотный сигнал
F15Левый парк
F16Правый парк
F172019-2020:: Модуль обработки видеоматериалов
F18Тормозной огонь/ оборотный сигнал левого прицепа
F19Привод с приводом
F20Бар
F21Задняя вспомогательная розетка питания
F22Задний привод
Реле
K1Тормозной огонь правого прицепа/сигнал поворота
K26.11 Задние огни прицепа
K3Тормозной огонь левого прицепа/сигнал поворота
K4Парковые лампы
K5Селективное каталитическое сокращение (SCR) (только дизельное топливо)
