Предохранители и реле Holden Frontera Ues 1999-2003
Схемы относятся к указанным годам и вариантам Holden Frontera Ues 1999-2003. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
Средний размер SUV Холден Фронтера (Holden Frontera) UES) был изготовлен из 1999 в адрес 2003. В этой статье вы найдете блок предохранителей диаграммы Холден Фронтера 1999, 2000, 2001, 2002 и 2003, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Holden Frontera 1999-2003
Содержание
Сопоставимость пассажиров блок предохранителей

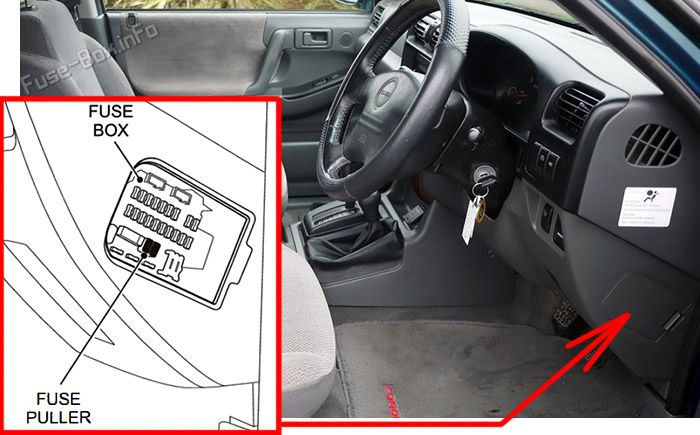

Расположение блока предохранителей
Для того чтобы открыть предохранитель в приборной панели, открыть боковую дверь водителя, вытянуть боковую часть крышки и вставить наружу.

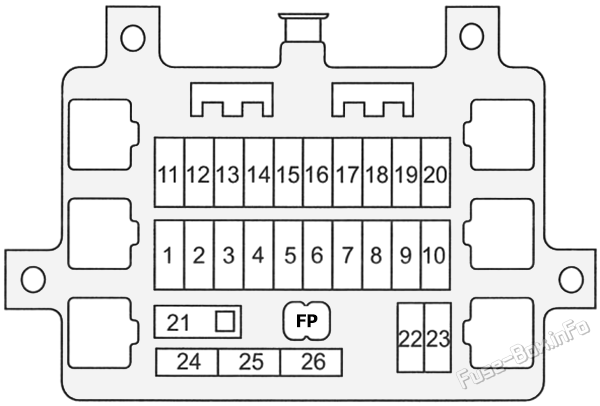

Схема блока предохранителей
| № | Функция |
|---|---|
| 1 | Acc. Расстояние |
| 2 | (Аудио) + В |
| 3 | Запуск |
| 4 | Тайл/иллуми. легкий |
| 5 | Дом Ликхт |
| 6 | Остановите ликхт |
| 7 | Замок двери электропитания |
| 8 | Зеркало дефока |
| 9 | Задняя дефокусация (No2) |
| 10 | Задняя дефокусация (No 1) |
| 11 | Метер |
| 12 | Двигатель IG. |
| 13 | IG. рулон |
| 14 | Откинь/ разверни ликшт |
| 15 | Элекс.IG. |
| 16 | Задний стеклоочиститель & стиральная машина |
| 17 | Передний стеклоочиститель & стиральная машина |
| 18 | (Аудио) ACC |
| 19 | прикуриватель |
| 20 | — |
| 21 | Окно (разрывной блок) |
| 22 | SRS |
| 23 | Иммоби. |
| 24 | резерв |
| 25 | резерв |
| 26 | резерв |
| FP | Включатель |
Сопоставимость двигателей блок предохранителей

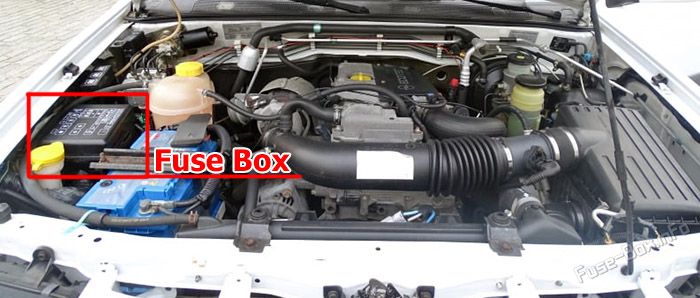

Расположение блока предохранителей
Это блок предохранителей, расположенная со стороны водителя (водителя) моторного отделения, содержит предохранители, основные взрыватели и реле.
Чтобы снять обложку, сжать улов с боковой стороны коробки в сторону двигателя и выпустить две вкладки с противоположной стороны.

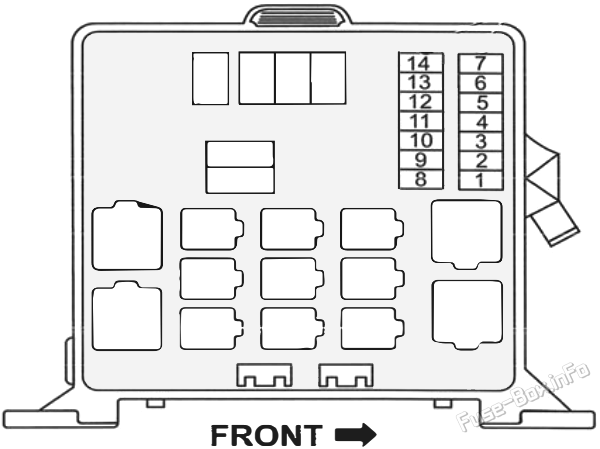

Схема блока предохранителей
| № | Функция |
|---|---|
| 1 | Опасность |
| 2 | Рог |
| 3 | ACG-S |
| 4 | Вытяжка |
| 5 | A/C |
| 6 | — |
| 7 | — |
| 8 | H/liqht -LH |
| 9 | H/liqht -RH |
| 10 | Туманный свет |
| 11 | O2 Сен. обогреватель |
| 12 | Топливный насос |
| 13 | ECM |
| 14 | TOD |
