Схемы относятся к указанным годам и вариантам Holden Jackaroo Monterey Ubs 1996-2003. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
Средний размер SUV Холден Джекаруо/Хольден Монтерей () UBS) был изготовлен из 1991 в адрес 2003. В этой статье вы найдете блок предохранителей диаграммы Холден Джекаруо/Монтерей 1996, 1997, 1998, 1999, 2000, 2001, 2002 и 2003, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Holden Jackaroo / Holden Monterey
Содержание
Сопоставимость пассажиров блок предохранителей

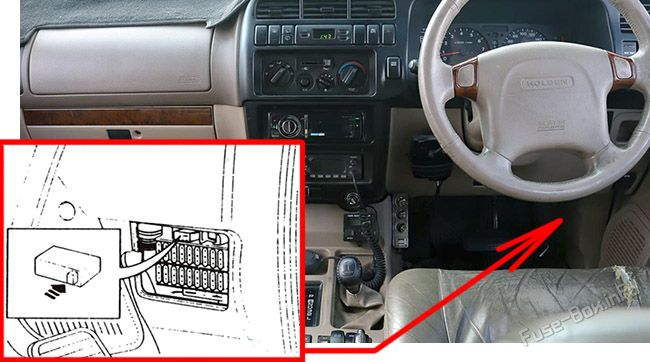

Расположение блока предохранителей
Взрыватели расположены за крышкой под приборной доской со стороны водителя.

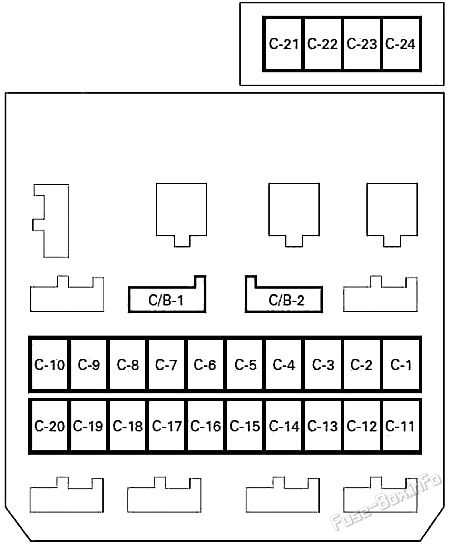

Схема блока предохранителей
| № | Ампы | Функция |
|---|---|---|
| C-1 | 10A | Запуск |
| C-2 | 15A | Отопительный прибор для сидения |
| C-3 | 10A | Повернуть сигнал, повернуть назад |
| C-4 | 10A | Избраны, хип. |
| C-5 | 15A | Очиститель ветрового стекла, мойщик |
| C-6 | 10A | Задний стеклоочиститель, мойщик |
| C-7 | 10A | Очиститель фары |
| C-8 | 15A | Двигатель |
| C-9 | 15A | Горюче-сливная ручка зажигания Дизельные двигатели - отрубы топлива |
| C-10 | 10A | Метерный гонг |
| C-11 | 10A | Звуковые, электрические зеркала |
| C-12 | 20A | Зажигалка для сигарет |
| C-13 | 10A | Противокращение |
| C-14 | 15A | Стоп-сигналы, автотранс |
| C-15 | 20A | Звук |
| C-16 | 10A | Часы |
| C-17 | 25A | Демистер |
| C-18 | 20A | Запирание электрической двери |
| C-19 | 25A | Вытяжка |
| C-20 | 10A | Кондиционирование воздуха |
| C-21 | 10A | SRS-1 |
| C-22 | 10A | SRS-2 |
| C-23 | 10A | SRS-3 |
| C-24 | 10A | SRS-4 |
| C/B-2 | 30A | Электрическое окно, силовое сиденье, крыша над уровнем моря |
Сопоставимость двигателей блок предохранителей

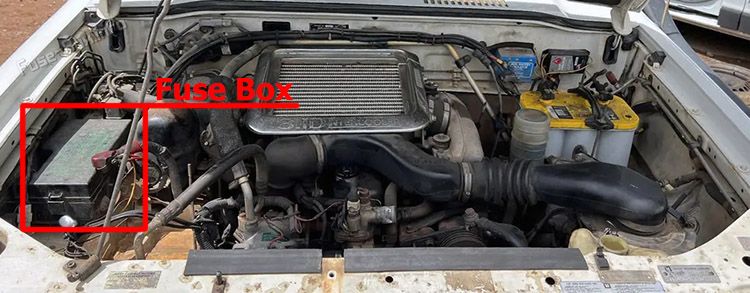

Расположение блока предохранителей
Он расположен со стороны водителя.

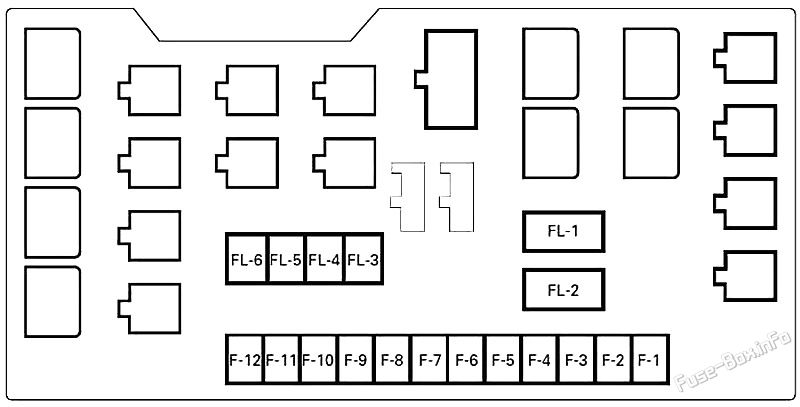

Схема блока предохранителей
| № | Ампы | Функция |
|---|---|---|
| F-1 | 10A | Задний подсветный огонь |
| F-2 | 10A/15A | O2 обогреватель (Petrol) ECM (Дизель) |
| F-3 | 15A | Рога, опасность |
| F-4 | 15A | Левые фары |
| F-5 | 15A | Правый фара |
| F-6 | - | - |
| F-7 | 20A | Acc. Расстояние |
| F-8 | 20A | Передние противотуманные огни |
| F-9 | 20A | ABS |
| F-10 | 10A/15A | Топливный насос (петровый насос) ECT (Дизель) |
| F-11 | 15A | Противокража |
| F-12 | 15A | Хвост |
| FL-1 | 80A | Главное |
| FL-2 | 50A | Переключатель |
| FL-3 | 30A/40A | ECM (Петрол) Керамический обогревательный прибор (Дизель) |
| FL-4 | 30A/50A | Вентилятор конденсера (Petrol) ECM (Дизель) |
| FL-5 | 50A | Славный (Дизель) |
| FL-6 | 40A | ABS |
