Предохранители и реле Holden Malibu Em 2013-2015
Схемы относятся к указанным годам и вариантам Holden Malibu Em 2013-2015. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
4-дверный седан Холден Малибу () EM) был изготовлен из 2013 в адрес 2015. В этой статье вы найдете блок предохранителей диаграммы Холден Малибу 2013, 2014 и 2015, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.
Схема предохранителей Holden Malibu
Содержание
Сопоставимость пассажиров блок предохранителей
Сопоставимость пассажиров блок предохранителей

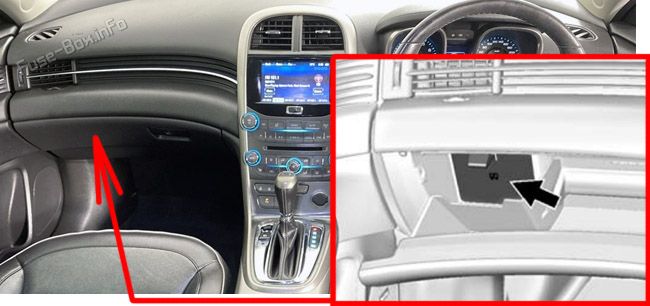

Расположение блока предохранителей
В бардачке находится взрыватель приборной панели. Чтобы получить доступ к взрывателям, откройте дверь предохранителя, скатившись вниз наверх.

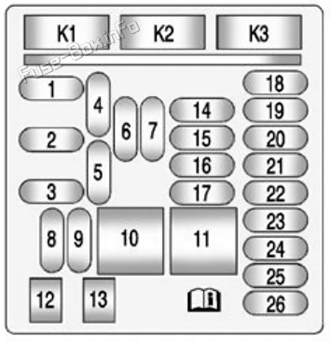

Схема блока предохранителей
| № | Использование |
|---|---|
| 1 | 6.7.6 Пробный огонь рулевого колеса |
| 2 | Сигнал поворота слева, сигнал поворота справа, сигнал поворота слева, стирал фару |
| 3 | Сигнал поворота справа, левый тормоз, справа спереди, с левым поворотом |
| 4 | Радио |
| 5 | Универсальный телефон без рук |
| 6 | Переднее вспомогательное оборудование розетка питания |
| 7 | Консоле Бин розетка питания |
| 8 | Номер Платный огонь, высококонтактный тормозной огонь, задние туманные огни, правый тормоз, левый тайник, боковой фонарь переключателя опасности, боковой свет, индикаторный свет, лампочка без ключей, стекло для измерения старта, стекло для ветроизоляции |
| 9 | Фара с левым наклонным светом, дневной ходовой огонь |
| 10 | Замки дверей (замок J-Case) |
| 11 | Вентиляция воздуха спереди нагрева/обдувка (в случае взрыва J-кассе) |
| 12 | Пассажирское сиденье (разъединитель) |
| 13 | Сиденье водителя (отключатель от кирпича) |
| 14 | Диагностический соединитель |
| 15 | Подушки безопасности,SDM |
| 16 | Выпуск суставов |
| 17 | Регулятор кондиционирования воздуха нагретыми установками |
| 18 | Главный звук |
| 19 | Показать |
| 20 | резерв |
| 21 | Группа по инструментам |
| 22 | 4.7.5 Переключатель зажигания |
| 23 | Фара с низким наклоном луча, правая фара, работающая в дневное время |
| 24 | Осветительное освещение окружающей среды, бутовый фонарь, переключение на подсветку |
| 25 | резерв |
| 26 | Замок электрической рулевой колонки |
| Реле | |
| K1 | Выпуск суставов |
| K2 | не используется |
| K3 | розетка питания Перезагрузить |
Сопоставимость двигателей блок предохранителей
Сопоставимость двигателей блок предохранителей

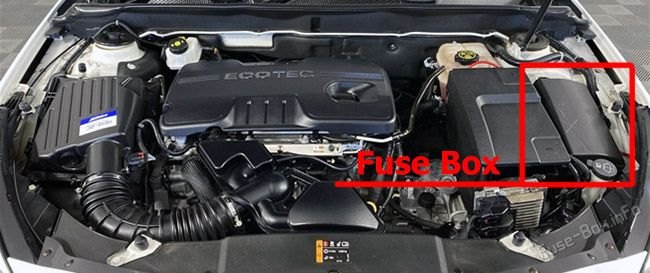

Расположение блока предохранителей
Взрыватель моторного отделения расположен с пассажирской стороны моторного отделения вблизи аккумулятора.

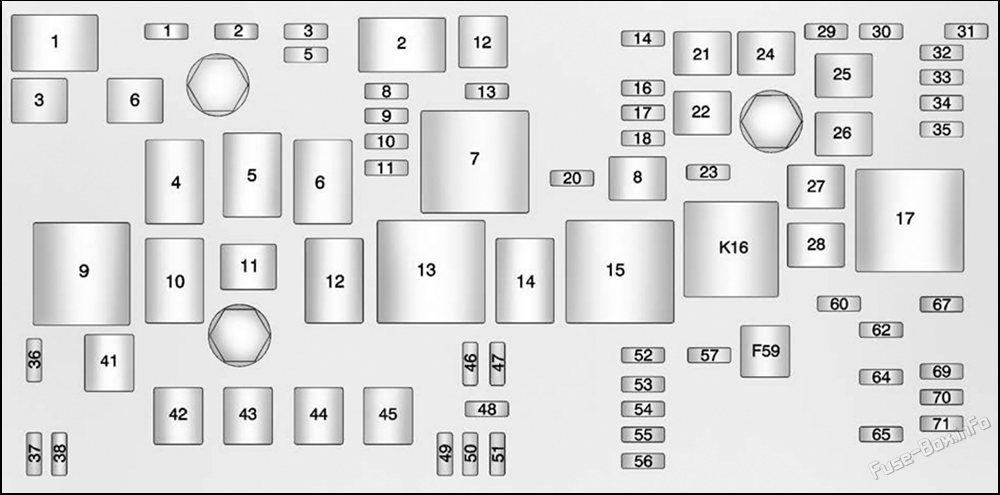

Схема блока предохранителей
| № | Использование |
|---|---|
| Мини-функции | |
| 1 | Батарея для управления трансмиссией |
| 2 | Батарея для управления двигателем |
| 3 | Сцепление с компрессором |
| 5 | 4.3.2 Зажигание модуля управления двигателем |
| 8 | Даже рулон |
| 9 | Ковровая недюжина |
| 10 | Модуль управления двигателем |
| 11 | Не ходячий Вех |
| 13 | 6.7.5.5 Модуль управления трансмиссией/топливной системой |
| 14 | Низкий свет/DRL Точно. |
| 16 | PT Зажигание/зажигание |
| 17 | SDM 6.13.1 Зажигание |
| 18 | Система очистки воздуха на транспортных средствах |
| 20 | Топливный насос |
| 23 | Изменяющиеся рулевые колеса |
| 29 | Регулятор мощности левого сиденья |
| 30 | Регулятор мощности правого сиденья |
| 31 | Прицеп |
| 32 | VCM VBATT 06 |
| 33 | 5.7 Передние подогревные сиденья |
| 34 | Антиблокировочная тормозная система |
| 35 | Усилитель |
| 36 | AFL/AHL Мотор |
| 37 | Правый главный луч |
| 38 | Левый главный луч |
| 46 | Термин 87A |
| 47 | Не ходьба 02 |
| 48 | Туманный фонарь |
| 49 | Точно.HID Низкий свет |
| 50 | Левой HID Низкий свет |
| 51 | Рог |
| 52 | MIL 6.13.1 Зажигание |
| 53 | Пробег/прокат |
| 54 | IP Беги/ |
| 55 | Окна спереди/зеркала с питанием |
| 56 | Ветровой насос для мытья стеклом |
| 57 | Игнорировать блокировку электрической рулевой колонки |
| 60 | Нагреваемое зеркало |
| 62 | Канистра Вент Solenoid |
| 64 | Адаптивное освещение вперед/регулировка фар |
| 65 | Противохищение сирена Хорна |
| 67 | Модуль управления топливной системой |
| 69 | Сенсор напряжения батареи |
| 70 | Сенсор дождя, предупреждение о выходе из полосы, помощь в работе Ультразвукового парка |
| 71 | PEPS Аккумуляторная батарея |
| J-кассовые взрыватели | |
| 6 | Передний проволочный проволочный аппарат |
| 12 | Запуск |
| 21 | Окно задней мощности |
| 22 | Крыша |
| 24 | Окно передней мощности |
| 25 | PEPS Мотор |
| 26 | Насосы антиблокировочной тормозной системы |
| 27 | Торможение на электротяге |
| 28 | Опорожнение заднего окна |
| 41 | Вакуумный насос |
| 42 | Охлаждающий вентилятор K2 |
| 43 | Подогреваемые задние сиденья |
| 44 | Моющий машину |
| 45 | Охлаждающий вентилятор K1 |
| 59 | Теплонагреватель дизельного топлива |
| Реле | |
| 1 | Сцепление с компрессором |
| 2 | Запуск |
| 3 | Охлаждающий вентилятор K7 |
| 4 | Скорость переднего промывочного покрытия |
| 5 | Включено/выключено переднее проволочное устройство |
| 6 | Сбросить луч DRL Точно. |
| 7 | 6.3.1 Мощность |
| 8 | Топливный насос |
| 9 | Охлаждающий вентилятор K2 |
| 10 | Охлаждающий вентилятор K3 |
| 11 | Моющий машину |
| 12 | Охлаждающий вентилятор K3 |
| 13 | Охлаждающий вентилятор K1 |
| 14 | Сбросить луч HID/ Слева DRL |
| 15 | Беги/ |
| 16 | Теплонагреватель дизельного топлива |
| 17 | Окно/Зеркало Демистер |
