Предохранители и реле Holden Rodeo Ra 2003-2008

Схемы относятся к указанным годам и вариантам Holden Rodeo Ra 2003-2008. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.



В этой статье мы рассматриваем третий поколение ra Холден Родео (In Holden Rodeo) RA), изготовленные из 2003 в адрес 2008. Вот вы найдете блок предохранителей диаграммы Холден Родео 2003, 2004, 2005, 2006, 2007 и 2008, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.

Схема предохранителей Holden Rodeo 2003-2008

Holden Rodeo (RA; 2003-2008)

Сопоставимость пассажиров блок предохранителей

Расположение блока предохранителей

Взрыватели расположены за крышкой с стороны водителя.

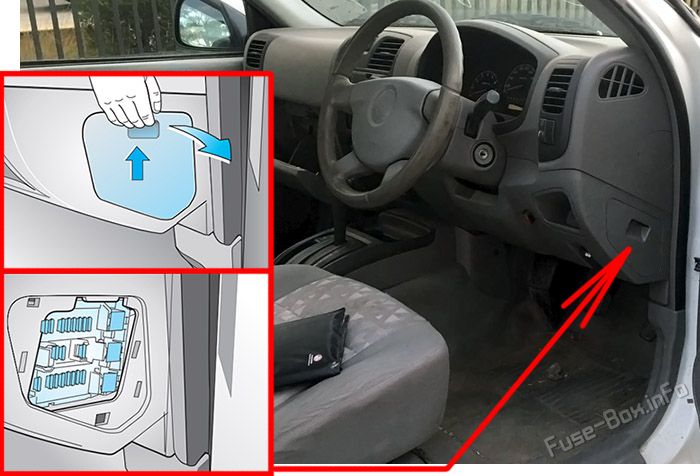

Для того чтобы открыть крышку предохранителя в панели тире, открыть боковую дверь водителя, вытащить верхнюю часть крышки, а затем повернуть вниз.Location of the fuses in the passenger compartment: Holden Rodeo (2003-2008)

Схема блока предохранителей

2003, 2004, 2005, 2006

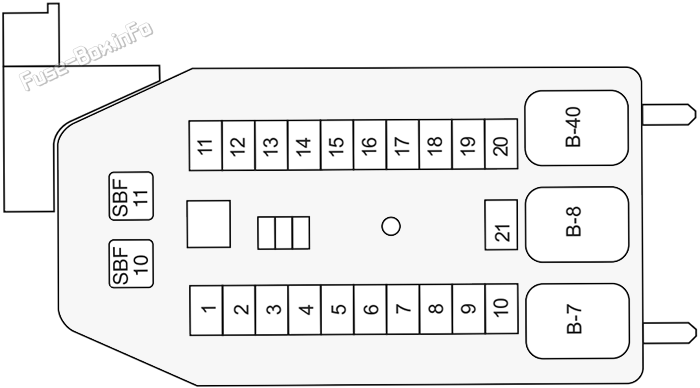

Instrument panel fuse box diagram: Holden Rodeo (2003, 2004, 2005, 2006)

6.4.2.2.3 Определение взрывателей в приборной панели (приборная панель) 2003-2006)
№АмпыФункция
1--
210AABS
3--
415AНазад
515AМетер
610AПоворачивай
715AЭлекс.IG
815AДвигатель
920AВипер/Вашер
1015AЭг
1110AЗвук
1215A/20AСигары/складные принадлежности
1315AЗвуко (+B)
1420AЗамок двери
1510AМетер (+B)
1610AКупол Light
1710AПротивокрасть
1815AСтой.
1915AСокет (согласно 2003)
2010AЗапуск
2110ASRS
SBF1020ARR Отверстие (медленный взрыватель)
SBF1130AОкно питания (медленный взрыватель)
B-7Реле заднего дефогирования
B-8Реле с электрическим окном
B-40(согласно 2003)

2007, 2008

Instrument panel fuse box diagram: Holden Rodeo (2007, 2008)

6.4.2.2.3 Определение взрывателей в приборной панели (приборная панель) 2007-2008)
№АмпыФункция
1--
210AHFV6:: Метер
3--
410A/15AГорючее L4: IG рулон
HFV6 Двигатель
Дизель:TCM
515AЗадний огонь
610AПоверни свет
710AЭлекс.IG
810AГорючее L4, Дизель: Двигатель
HFV6: ECU
910AABS / 4WD
1020AОчиститель пашины
1110AЗвук
1220AСигары и аккуратные розетки
1315AЗвуко (+B)
1420AЗамок двери
1510AМетер (+B)
1610AСветлое освещение
17--
1815AОстановить свет
19--
2010AЗапуск
2110ASRS
SBF1020ARR Отверстие (медленный взрыватель)
SBF1130AОкно питания (медленный взрыватель)
B-7Реле заднего дефогирования
B-8Реле с электрическим окном
B-40-

Сопоставимость двигателей блок предохранителей

Расположение блока предохранителей

Это блок предохранителей- расположена с пассажирской стороны моторного отделения вблизи аккумулятора.

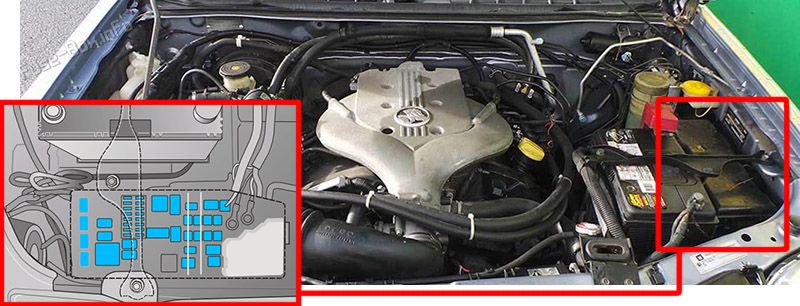

Чтобы снять обложку, нажмите на подвох на стороне блок предохранителей в сторону двигателя и разогреть две вкладки с противоположной стороны.Location of the fuses in the engine compartment: Holden Rodeo (2003-2008)

Схема блока предохранителей

2003, 2004, 2005, 2006

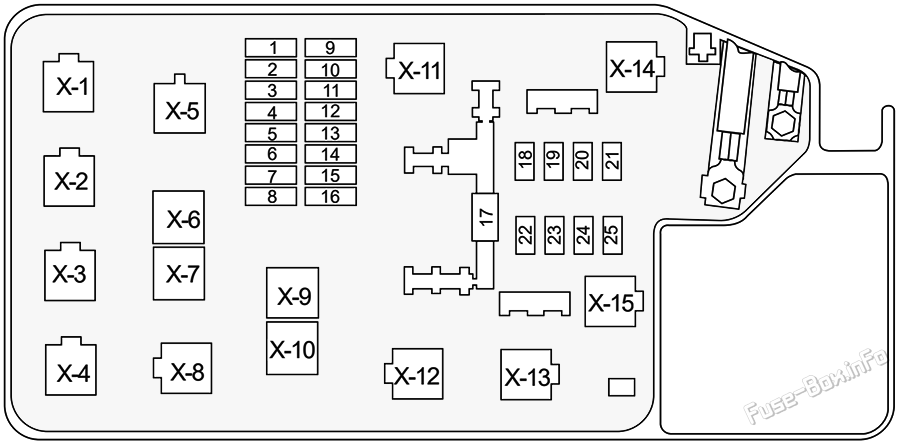

Under-hood fuse box diagram: Holden Rodeo (2003, 2004, 2005, 2006)

- назначение взрывателей в моторном отделении (2003-2006)
№АмпыФункция
110A/15A/20AECM
210A/15A6VE1: ECM
HFV6: O2 Предварительное тепло
4JH1-TC: RR Туман
310A/15AC24SE:: Форт-туг
6VE1, HFV6: ECM (B)
4JH1-TC:: Форт-туг
410A/15AC24NE, C24SE: ACG (S)
6VE1: Крутящий туман
HFV6: TCM/PIM (B)
4JH1-TC: ACG (S) (согласно 2003)
510AОсвещение (согласно 2003)
C24SE:: Освещение (согласно 2006)
HFV6, 4JH1-TC: Освещение и справа (согласно 2006)
610AСветофор (согласно 2003)
C24SE:: Освещение (согласно 2006)
HFV6, 4JH1-TC: Освещение и лакомство (лево) (согласно 2006)
710AН/свет (справа)
810AН/свет (слева)
910A/20AC24NE, C24SE:: Топливный насос
HFV6, 4JH1-TC: Прицеп (согласно 2006)
6VE1: O2 Сенсор (согласно 2003)
1010A/20AC24NE, C24SE: O2 Сенсор
6V1: Топливный насос
HFV6: O2 Теплопост
4JH1-TC: ACG (S)
1115AHFV6:: Койл-RH
1215AHFV6:: Койл-LH
1310AA/C
1410A4WD
1510AРог
1610A/15AОпасность
1780A/100AГлавный предохранитель
1820AHFV6:: Форт-туг
4JH1-TC: Конд, вентилятор
1950A/60AHFV6:: Красный, вентилятор
4JH1-TC:: Плохо
2020A/30AC24NE, C24SE, 6VE1: Конд, вентилятор
HFV6:: Топливный насос
4JH1-TC: ECM
2140AIG 1
2240A6VE1, 4JH1-TC: ABS-1 (согласно 2003)
HFV6, 4JH1-TC: IG 1 (согласно 2006)
2330A/40A6VE1, 4JH1-TC: ABS-2
2430AВытяжка
2550AIG 2
Релей:
X-1Маяк для гвоздей
X-2Топливный насос (в соответствии с 2003)
4JH1-TC (согласно 2006): Футболка
X-3Рог
X-4Диммер
X-56VE1: Туманный огонь (согласно 2003)
4JH1-TC:: Плохо
X-6C24NE 6VE1: стартер (согласно 2003)
C24SE:: стартер
4JH1-TC: Стартер вырезают
X-7Конд, вентилятор (согласно 2003)
C24SE, 4JH1-TC (согласно 2006): Н/свет
X-84JH1-TC:: стартер (согласно 2006)
X-96VE1: Опасность (справа) (согласно 2003)
C24SE: FRT Туманный свет (согласно 2006)
4JH1-TC: вентилятор конда (согласно 2006)
X-106VE1: Опасность (слева) (согласно 2003)
C24SE: вентилятор конда (согласно 2006)
HFV6: FRT Туманный свет (согласно 2006)
X-11Теплоприбор
X-12Фары (согласно 2003)
HFV6: ECM Основные (согласно 2006)
X-136VE1: ECM Основные (согласно 2003)
C24SE Отруб стартер (согласно 2006)
HFV6:: стартер (согласно 2006)
4JH1-TC: ECM Основные (согласно 2006)
X-14Компрессор A/C
X-15Термо (согласно 2003)
C24SE, 4JH1-TC:: Термо (согласно 2006)
HFV6 Н/легкий (согласно 2006)

2007, 2008

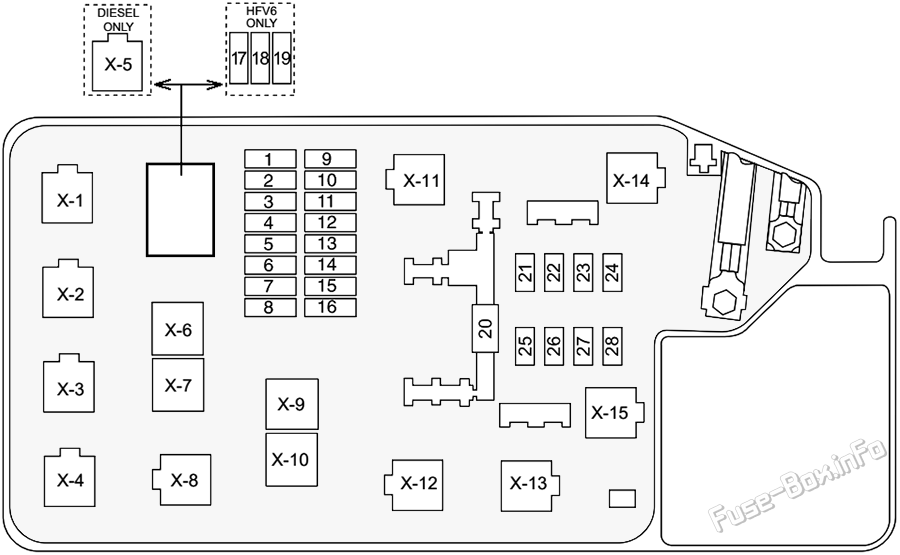

Under-hood fuse box diagram: Holden Rodeo (2007, 2008)

- назначение взрывателей в моторном отделении (2007-2008)
№АмпыФункция
110A/15AГорючее L4: ECM
HFV6: ECM
Дизель:ACG (S)
210A/15AHFV6: O2 Сенсоры
Дизель:TCM
310A/20AГорючее L4:: Прицеп
HFV6: ECM (B)
Дизельные двигатели: топливный насос
410AГорючее L4: ACG (S)
HFV6: TCM/PIM (B)
Дизель: Двигатель
510AН/легковые (права)
610AН/легковые (внедорожные)
710AН/легкое (справа)
810AН/легкое (налево)
920AГорючее L4:: Топливный насос
HFV6, Дизель: прицеп
1010A/20AГорючее L4: O2 Сенсор
Конд. Вентилятор
1110AСправа от фонаря
1210AИллюми и хвостовой огонь (на левом ходу)
1310AA/C
1410A4WD
1510AРог
1610AОпасность
1715AHFV6: O2 Сенсоры
1815AHFV6: IGN. (показатель) RH)
1915AHFV6: IGN. (показатель) LH)
20100A/120AГорючее L4, Дизель: Основная взрыватель
2120A/40AHFV6:: Фирменный туманный огонь
Дизель:ABS-1
2220A/60AHFV6: Красный. вентилятор
Дизель:ABS-2
2320A/40AГорючее L4: Конд. Вентилятор
HFV6:: Топливный насос
Дизель:ECM
2440AIG-1
2530AHFV6, Дизель: Давление
2620A/40AГорючее L4:: Фирменный туманный огонь
HFV6: ABS-1
Дизельные двигатели: туманный огонь с пашинами
2720A/30A/60AГорючее L4:: Выпускник
HFV6: ABS-2
Дизель: Глоу
2850A/60AIG-2
Релей:
X-1Горючее L4:: Огни для подсветки гвоздей
HFV6, Дизель: Туманный свет
X-2Горючее L4:: Топливный насос
HFV6, Дизель: Стоп-сигнал
X-3Рог
X-4Н/легкий замер
X-5Дизель: Глоу
X-6Горючее L4:: стартер
HFV6, Дизель: Лучонок
X-7Горючее L4:: фара
Дизель: Стартер отрезают
X-8Дизель: стартер
X-9Горючее L4:: Фирменный туманный огонь
Конд. Вентилятор
X-10Горючее L4: Конд. вентилятор
Дизель: передача
X-11Теплоприбор
X-12HFV6 Дизель:ECM основной
X-13Горючее L4: Стартер вырезают
HFV6 Дизельные двигатели: топливный насос
X-14А/С.
X-15Горючее L4, Дизель: термометр А/С
HFV6:: стартер
