Предохранители и реле Holden Spark Mp 2016-2020
Схемы относятся к указанным годам и вариантам Holden Spark Mp 2016-2020. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
В этой статье мы рассматриваем второе поколение Холдена Спарка (Alden Spark).MP), изготовленные из 2016 в адрес 2020. Вот вы найдете блок предохранителей диаграммы Холден Спарк 2016, 2017, 2018, 2019 и 2020, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.
Схема предохранителей Holden Spark (MP)
Содержание
Сопоставимость пассажиров блок предохранителей
Сопоставимость пассажиров блок предохранителей

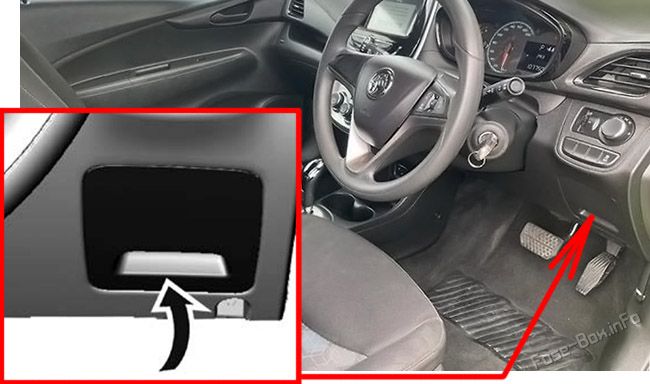

Расположение блока предохранителей
Внутренняя блок предохранителей расположена на нижней стороне приборной панели с водительской стороны.
Вытаскивай дверь предохранителя внизу, чтобы не проскользнуть.

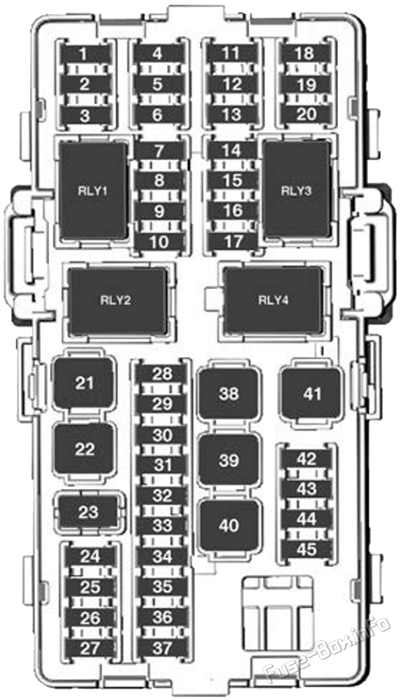

Схема блока предохранителей
| № | Цикл |
|---|---|
| 1 | Онстар |
| 2 | HVAC модуль |
| 3 | Группа по инструментам |
| 4 | Постоянно изменяющаяся передача (непрерывная передача) CVT) модуль управления |
| 5 | Радио |
| 6 | Модуль управления кузова 1 (CVT& Запуск) |
| 7 | 2019-2020:: Боковая сигнализация/помещение для стоянки задней части |
| 8 | Подключение к каналу связи данных |
| 9 | Замок электрической рулевой колонки |
| 10 | Модуль дистанционного зондирования и диагностики |
| 11 | DC-DC конвертор |
| 12 | 2019-2020: Модуль системы пропусков виртуального ключа |
| 13 | Электронная система взимания сборов |
| 14 | Линейный модуль мощности (NON KOR) |
| 15 | Пассивный вход & пассивное запуск |
| 16 | Дискреционный логический переключатель зажигания (отсутствует) CVT& Запуск) |
| 17 | Предотвращение лобового столкновения |
| 18 | Группа по инструментам |
| 19 | Отраженные LED Выставка предупреждения |
| 20 | Выключатель, регулирующий положение фар |
| 21 | Переднее окно с питанием |
| 22 | Заднее окно |
| 23 | - |
| 24 | Автоматизированный модуль ручной трансмиссии |
| 25 | Вспомогательное оборудование розетка питания |
| 26 | Крыша |
| 27 | 2018-2020 Модуль центральных врат |
| 28 | Модуль управления кузовом 8 |
| 29 | Модуль управления кузовом 7 |
| 30 | Модуль управления кузова 6 |
| 31 | Модуль управления кузова 5 |
| 32 | Модуль управления кузовом 4 |
| 33 | Модуль управления кузова 3 |
| 34 | Модуль управления кузова 2 (не предусмотрено) CVT& Запуск) |
| 35 | Модуль управления кузова 1 (не предусмотрено) CVT& Запуск) |
| 36 | Дискреционный логический переключатель зажигания (CVT& Запуск) |
| 37 | Регулировка рулевого колеса |
| 38 | Линейный модуль мощности (KOR Только) |
| 39 | Материально-техническое обеспечение/DC-DC конвертор |
| 40 | Водительское окошко с экспресс-мощностью |
| 41 | Двигатель-вытяжитель |
| 42 | Переднее подогревовое сиденье |
| 43 | HVAC модуль |
| 44 | Подогрев рулевого колеса |
| 45 | Модуль управления кузова 2 (CVT& Запуск) |
| Реле | |
| 1 | Материально-техническое обеспечение |
| 2 | ACC/RAP |
| 3 | IRAP |
| 4 | RUN |
Сопоставимость двигателей блок предохранителей
Сопоставимость двигателей блок предохранителей

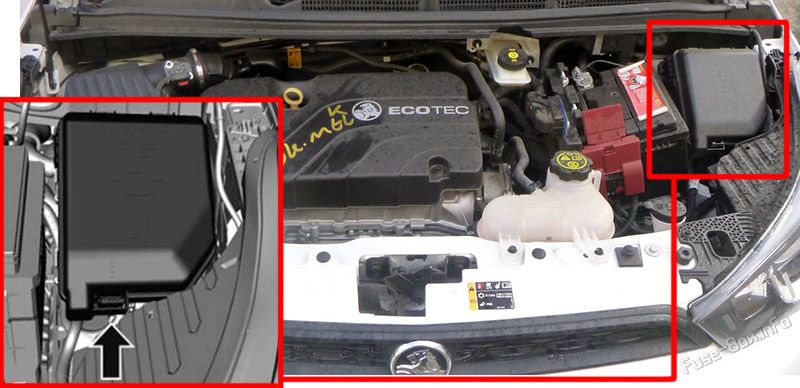

Расположение блока предохранителей
Чтобы снять крышку, поднять вверх и снять.

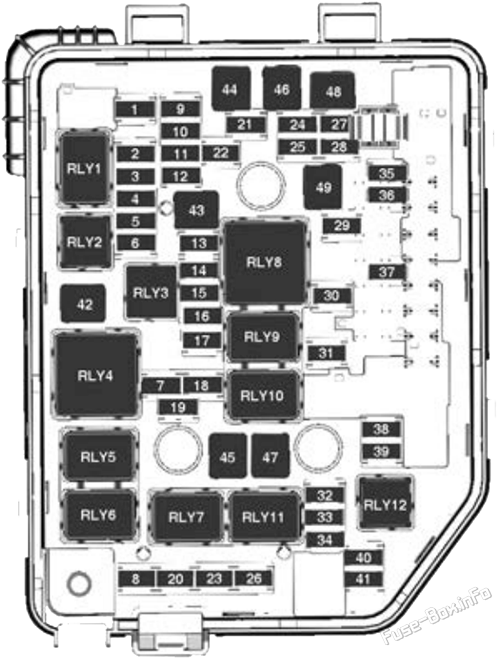

Схема блока предохранителей
| № | Цикл |
|---|---|
| 1 | Защелка впускной врата |
| 2 | 2018-2020:: датчик скорости передачи |
| 3 | Задний демист |
| 4 | Зеркало обогревательного устройства для заднего вида |
| 5 | Крыша |
| 6 | CVT модуль управления |
| 7 | Датчик массового расхода воздуха |
| 8 | 2016-2017:: насос для дополнительного обогревательного оборудования |
| 9 | ABS клапан |
| 10 | Регулируемое регулирование напряжения |
| 11 | Камера заднего вида |
| 12 | 2020:: Модуль централизованного входа |
| 13 | - |
| 14 | ECM / TCM |
| 15 | FICM/ Запуск |
| 16 | Двигатель топливного насоса |
| 17 | ECM 1 |
| 18 | ECM 2 |
| 19 | Инжектор, зажигательный |
| 20 | Система A/C |
| 21 | Интеллектуальный датчик аккумулятора |
| 22 | Замок электрической рулевой колонки |
| 23 | Низкий вентилятор охлаждения |
| 24 | 2019-2020:: датчик системы с виртуальным ключом |
| 25 | Выключатель зеркала заднего вида |
| 26 | ECM Автоматизированный модуль ручной трансмиссии |
| 27 | Соленоид фильтра |
| 28 | 2016-2017:: Выключатель педали тормоза |
| 29 | Вспомогательное зондирование водителя и пассажиров |
| 30 | Двигатель, регулирующий положение фар |
| 31 | Рог |
| 32 | Передняя противотуманная фара |
| 33 | Щелкой левый луч |
| 34 | Щелкой луч справа |
| 35 | 2019-2020:: Ионизер качества воздуха |
| 36 | Задний стеклоочиститель |
| 37 | Огонь подсветки поворота слева |
| 38 | Мотор для моющих средств |
| 39 | Огонь подсветки поворота справа |
| 40 | - |
| 41 | 2019-2020:: датчик системы с виртуальным ключом |
| 42 | Начало 2 |
| 43 | Электроцентр с использованием автобусов |
| 44 | Автоматизированная ручная трансмиссия /DC-DC конвертор |
| 45 | Начало 1 |
| 46 | 4.2.3 Насос антиблокировочной тормозной системы |
| 47 | Охлаждающий вентилятор HI |
| 48 | Передний стеклоочиститель |
| 49 | Помещение электрического центра в одном блоке/RAP мощность |
| Реле | |
| 1 | Задний демистер |
| 2 | TCM |
| 3 | Двигатель топливного насоса |
| 4 | STRTR SOL2 |
| 5 | Сцепление системы кондиционирования воздуха |
| 6 | 2016-2018:: насос для дополнительного обогревательного оборудования |
| 7 | Вентилятор lo |
| 8 | RUN/CRNK |
| 9 | PWR/TRN |
| 10 | STRTR SOL1 |
| 11 | Вентилятор HI |
| 12 | Передняя противотуманная фара |
