Предохранители и реле Holden Suburban 1998-2001
Схемы относятся к указанным годам и вариантам Holden Suburban 1998-2001. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
4-дверь SUV Холден Субурбан был изготовлен из 1998 в адрес 2001. В этой статье вы найдете блок предохранителей диаграммы Холден Пригородный 1998, 1999, 2000 и 2001, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.
Схема предохранителей Holden Suburban
Содержание
Сопоставимость пассажиров блок предохранителей
Сопоставимость пассажиров блок предохранителей

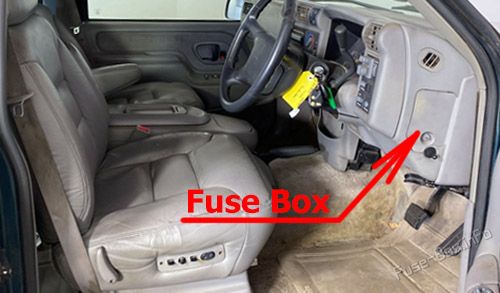

Расположение блока предохранителей
Взрыватели расположены за крышкой с правой стороны панели тире.

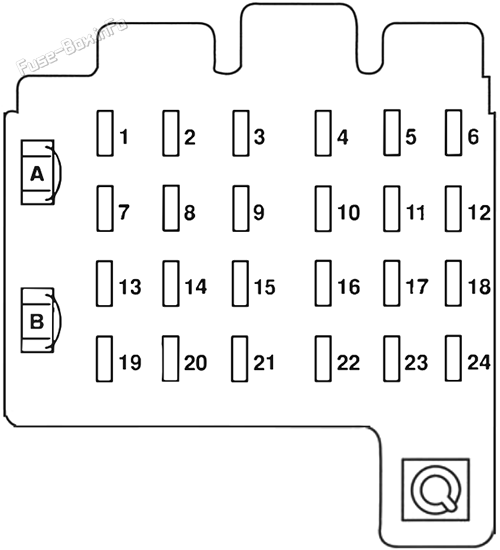

Схема блока предохранителей
| № | Функция |
|---|---|
| 1 | Стоп/переключатель сцепления; Баззер; центральная высококонтактная стоп-сигнал; осветительные устройства; остановка света |
| 2 | Дело о передаче |
| 3 | С любезного разрешения; свечение для перчаток; купол/читающие огни; зеркала ванности; зеркала мощности; светозаписи грузов |
| 4 | Кластер инструментов; переключатель света; бесключной вход; модуль с низким содержанием калорий; модуль с освещением; модуль с адаптером цифровых соотношений (Diesel); релей для дневных ходовых огней |
| 5 | Контроль за задним отоплением и кондиционированием воздуха |
| 6 | Контроль круизных путей |
| 7 | не используется |
| 8 | Система воздушного транспорта |
| 9 | Лицензионные огни; огни парков; фонари тайлеров; огни крыши; огни тайгатов; передние боковые знаки; фонари туманного освещения; световые фонари дверного переключателя; фонари фонарей; светофорные огни; светоотражающие огни фар; световые огни переключателя фар; световые огни светофора |
| 10 | Система воздушного транспорта |
| 11 | Моторный вайпер; насос для стиральной системы |
| 12 | Кондиционирования воздуха; кондиционера воздуха; реле высокого давления |
| 13 | Мощность Амп; заднее подвесное стекло; зажигалка для сигарет; дверная замок; решетка для замка; сиденье для зажима с использованием электрического люмба |
| 14 | 4 указателя поворота колеса; блок; передний и задний обогревательные и кондиционирующие устройства; переключатели с помощью приборов; радиосветильник; модуль " Чим " |
| 15 | Дневной ходовой свет |
| 16 | Сигналы переднего и заднего поворота; задние огни; тормоза/переключение передач |
| 17 | Радио (зажигание) |
| 18 | 4. Четыре модуля противоблокировочной системы/контроля транспортных средств; антиблокировочная тормозная система; управление круизной системой |
| 19 | Радио (батарея) |
| 20 | PRNDL; автоматическая трансмиссия; спидометр; проверка гейдж; предупредительные огни |
| 21 | Изменяющиеся рулевые колеса |
| 22 | не используется |
| 23 | Задний проволочный насос; задний насос для мытья стиральных систем |
| 24 | Передний ось; огонь указателя поворота на четыре колеса; реле датчика положения дроссельной заслонки (бензин) |
| A | Замки дверей; 6-разрядное движущееся сиденье; без ключей модуль входа (виртуальный выключатель) |
| B | Power Windows (circuit Rebreaker) |
Сопоставимость двигателей блок предохранителей
Сопоставимость двигателей блок предохранителей

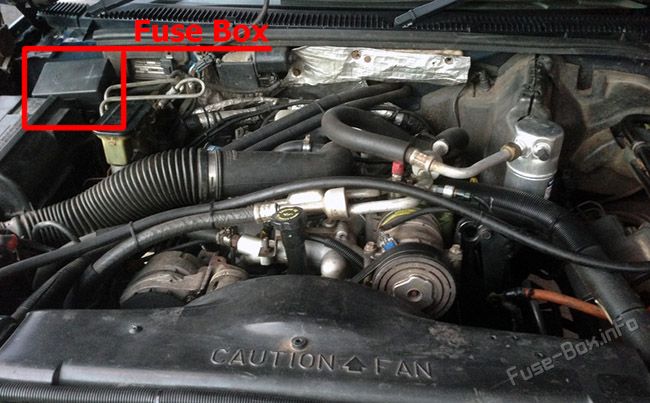

Расположение блока предохранителей
Он расположен со стороны водителя.

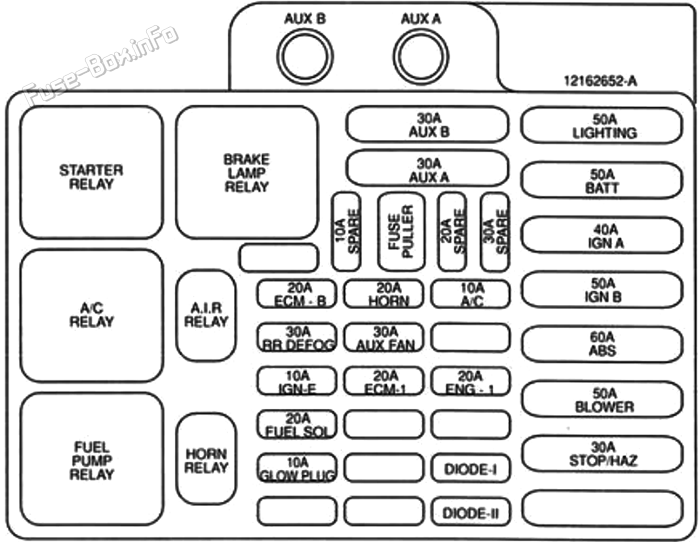

Схема блока предохранителей
| Название взрывателя | Функция |
|---|---|
| ECM-B | Топливный насос; модуль управления силовым агрегатом/модуль управления транспортным средством |
| RR DEFOG | Отражатель заднего окна |
| IGN-E | Вспомогательный вентилятор Релей Кайл, кондиционирующий компрессор; модул горячего топлива |
| FUEL SOL | Топливный соленоид (Дизель) |
| GLOW PLUG | Глоубые пуговицы (Дизель) |
| HORN | Гор, свет подсветки |
| AUX FAN | Вспомогательный вентилятор |
| ECM-1 | Инжекторы; модуль управления силовым агрегатом/модуль управления транспортным средством |
| A/C | Кондиционирование воздуха |
| ENG-1 | Переключатель зажигания; рециркуляция отработавших газов; фильтрная чистка; электронный регулятор клапана наливной кабельной линии; нагретый кислород; топливный обогреватель (Дизель); водяной датчик (Дизель) |
| LIGHTING | Луч и коммутатор; с любезного разрешения |
| BATT | Батарея; блок взрывателя |
| IGN-A | 4.7.5 Переключатель зажигания |
| IGN-B | 4.7.5 Переключатель зажигания |
| ABS | Модуль антиблокировочной тормозной системы |
| BLOWER | Привет, задние и задние зажимные зажимы |
| STOP/HAZ | Стоп-сигналы |
