Предохранители и реле Holden Tigra 2005-2009
Схемы относятся к указанным годам и вариантам Holden Tigra 2005-2009. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
Двухдверный конвертируемый Холден Тигра был изготовлен из 2005 в адрес 2009. В этой статье вы найдете блок предохранителей диаграммы Холден Тигра 2005, 2006, 2007, 2008 и 2009, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Holden Tigra
Содержание
блок предохранителей Место проведения

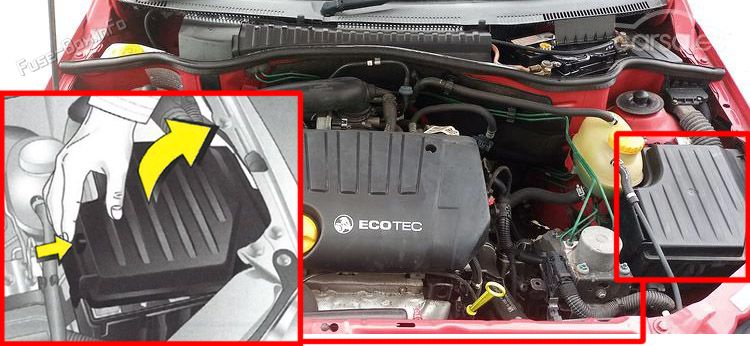

Взрыватели расположены между фарой сбоку от пассажира и баком для приливов охлаждающей жидкости.
Для открытия взрывательного отсека, прижимаю зажим к крышке отсека и поднимаю крышку вверх.

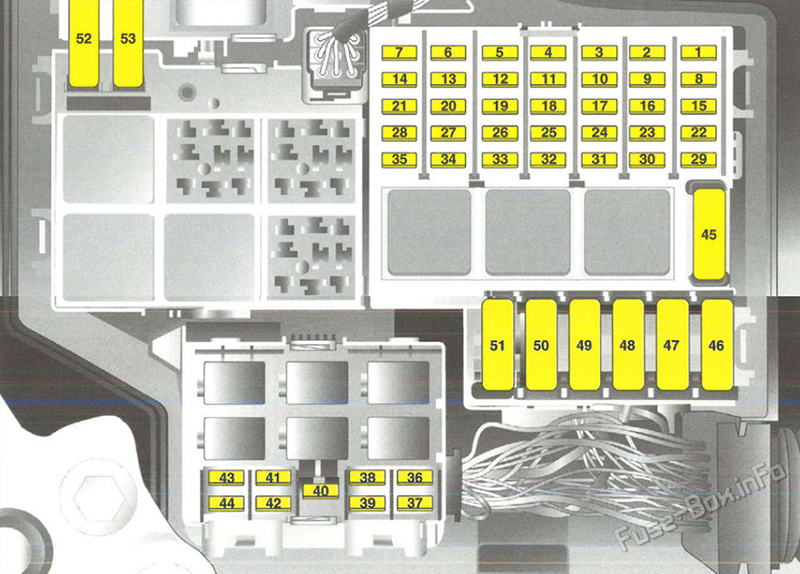

блок предохранителей Схема
| № | Ампы | Функция |
|---|---|---|
| 1 | 7.5A | Централизованное контрольное подразделение |
| 2 | 7.5A | 4.3.1 Устройство управления двигателем |
| 3 | 7.5A | Инструменты, рог, информационное отображение, предупредительные мигатели, неподвижный, выключатель света |
| 4 | — | — |
| 5 | 30A | Электрическое окно (левое) |
| 6 | — | — |
| 7 | — | — |
| 8 | 10A | Переключатель |
| 9 | 20A | Система впрыска топлива, топливный насос |
| 10 | 10A | Рог |
| 11 | 15A | Централизованное контрольное подразделение |
| 12 | 20A | Система информационного отображения, инфляционная система |
| 13 | — | — |
| 14 | 7.5A | Нагреваемые внешние зеркала |
| 15 | 15A | Моющие машины для ветрового стекла |
| 16 | 7.5A | С любезной лампой |
| 17 | 20A | Централизованное контрольное подразделение |
| 18 | 20A | Подогреваемое заднее окно |
| 19 | 30A | Электрическое окно (справа) |
| 20 | — | — |
| 21 | — | — |
| 22 | 5A | Централизованное контрольное подразделение, иммобилизатор |
| 23 | 30A | Ветровые стеклоочистители |
| 24 | 5A | Система инфозащиты, информационное дисплей, выключатель,EPS фонарь освещения подножки, приборы |
| 25 | 20A | Задние фары, дополнительное разъем |
| 26 | — | — |
| 27 | — | — |
| 28 | 25A | ABS |
| 29 | 20A | Убирающаяся стальная крыша |
| 30 | 15A | 4.3.1 Устройство управления двигателем |
| 31 | 15A | Система кондиционирования воздуха |
| 32 | 5A | ABS Подушка безопасности |
| 33 | 15A | 4.3.1 Устройство управления двигателем |
| 34 | — | — |
| 35 | 5A | Электрооборудование, система освещения |
| 36 | 10A | Луч ближнего света (левый) |
| 37 | 10A | луч ближнего света (справа), регулировка дальности движения фары |
| 38 | 5A | 5.11 Парковые и задние фонари (слева) |
| 39 | 5A | 5.11 Парковые и задние фонари (справа) |
| 40 | 10A | Тормозной огонь, регулятор движения |
| 41 | 15A | Туманные огни |
| 42 | 10A | Туманный хвостовой фонарь |
| 43 | 10A | Главный луч (слева) |
| 44 | 10A | Главный луч (справа) |
| 45 | 30A | Вентиляционный вентилятор |
| 46 | 20A | 4.3.1 Устройство управления двигателем |
| 47 | 30A | Убирающаяся стальная крыша |
| 48 | 30A | Запуск |
| 49 | 50A | EPS |
| 50 | 40A | ABS, ESP |
| 51 | — | — |
| 52 | 40A | вентилятор радиатора |
| 53 | — | — |
