Предохранители и реле Holden Trailblazer Rg 2017-2020
Схемы относятся к указанным годам и вариантам Holden Trailblazer Rg 2017-2020. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
5-дверь SUV Холден Трейлблазер (Holden Trailblazer) RG) был изготовлен из 2017 в адрес 2020. В этой статье вы найдете блок предохранителей диаграммы Холден Трейлблазер 2017, 2018, 2019 и 2020, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.
Схема предохранителей Holden Trailblazer
Содержание
Сопоставимость пассажиров блок предохранителей
Сопоставимость пассажиров блок предохранителей

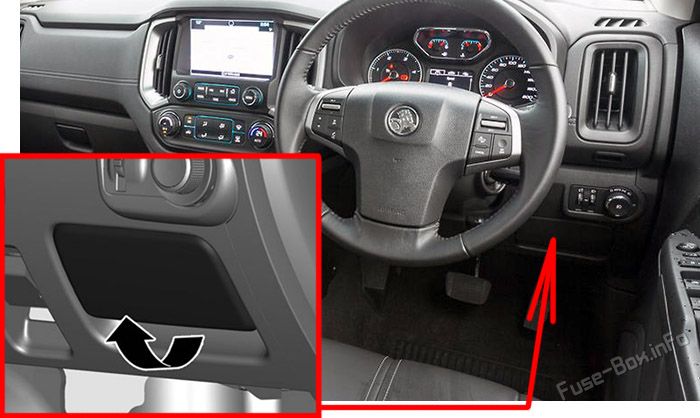

Расположение блока предохранителей
- Это не так.блок предохранителей за крышкой прибора. Снять цоколь в направлении стрелки.

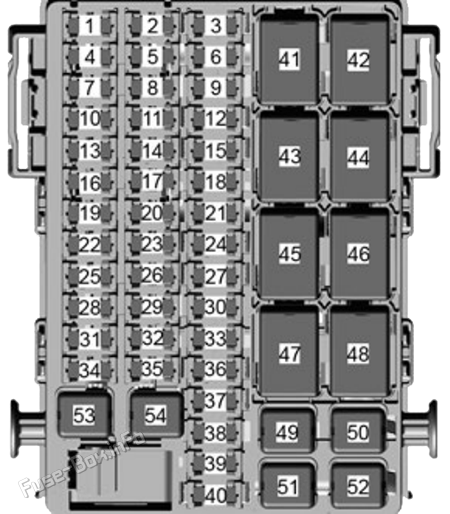

Схема блока предохранителей
| № | Ампы | Использование |
|---|---|---|
| 1 | 20A | Модуль управления кузовом (6) |
| 3 | 20A | Зажигалка для сигарет (если имеется) |
| 6 | 20A | Спереди и сзади розетка питания s (если имеется) |
| 7 | 30A | Модуль управления кузовом (8) |
| 10 | 20A | Радио (если имеется) |
| 11 | 2A | 4.7.5 Переключатель зажигания |
| 12 | 15A | Боковая зона слепых (SBZ) (если имеется) |
| 13 | 15A | Модуль управления кузовом (3) |
| 14 | 10A | Передний модуль управления A/C |
| 15 | 15A | Расплавленное сиденье (если имеется) |
| 16 | 15A | Модуль управления кузовом (1) |
| 17 | 30A | Переключатель окон передней двери |
| 18 | 10A | Задний выпускной клапан A/C |
| 19 | 30A | Переключатель на заднюю дверь (если имеется) |
| 20 | 15A | Модуль управления кузовом (4) |
| 21 | 10A | резерв |
| 22 | 30A | Мощное сиденье (если имеется) |
| 25 | 10A | Модуль по зондированию и диагностике (SDM) |
| 26 | 15A | Модуль управления кузовом (2) |
| 27 | 2A | Время |
| 28 | 7.5A | Соединитель связи данных (DLC) |
| 30 | 10A | Замок врат |
| 31 | 10A | Группа по документам (группа) IPC), дисплей - радио (группа по вопросам инфраструктуры),USB |
| 33 | 10A | Модуль центрального прохода (CGM- кибербезопасность |
| 34 | 30A | Передняя часть А/С |
| 35 | 30A | Задний выпускной клапан A/C |
| 37 | 10A | Спереди: сигнализация об столкновении (FCA)/Сенсор дождя (если имеется) |
| 39 | 10A | Зеркала заднего вида (если таковые имеются) |
| 53 | 40A | BUS-C (предчувствует:F12, F30, F33, F37, F39, F40) |
| 54 | 40A | Вспомогательное (12V) |
| Реле | ||
| RLY43 | Задний выпускной клапан A/C | |
| RLY45 | C - Взаимная реализация | |
| RLY46 | RAP 12V) | |
| RLY47 | RAP 12V) | |
| RLY48 | Запустить реле |
Сопоставимость двигателей блок предохранителей
Сопоставимость двигателей блок предохранителей

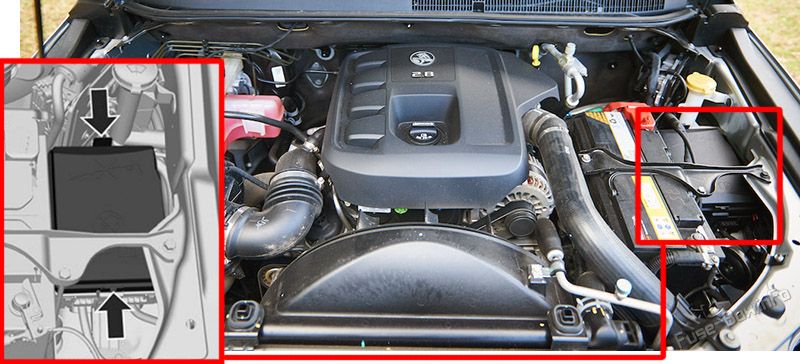

Расположение блока предохранителей
Раздевайся, подними вверх и снимай.

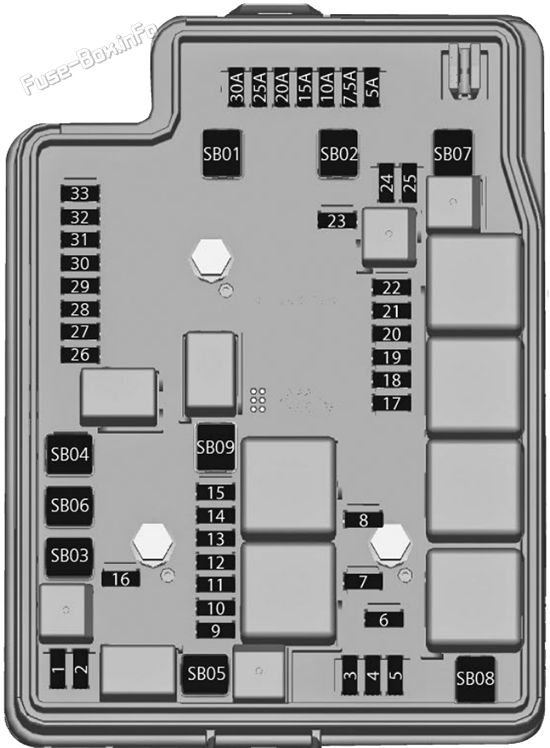

Схема блока предохранителей
| № | Ампы | Использование |
|---|---|---|
| 1 | 10A | Сцепление A/C |
| 2 | - | не используется |
| 3 | 15A | Рулевое управление с электрической мощностью (EPS) (если имеется) |
| 4 | - | не используется |
| 5 | 15A | Рог |
| 6 | 15A | Передний туманный огонь (если имеется) |
| 7 | 10A | Высокий свет LH |
| 8 | 10A | Высокий свет RH |
| 9 | 7.5A | Модуль управления двигателем - (Дизель) |
| 10 | 15A | Релейная установка электропередач (3) - (Дизель) |
| 11 | 20A | Модуль управления двигателем (1) (Дизель) |
| 12 | 10A | Релейная установка трансмиссии (1) |
| 13 | 10A | Релейная установка трансмиссии (2) |
| 14 | 15A | Релейный механизм (4) |
| 15 | 15A | Запустить сигнал релей |
| 16 | 15A | Модуль автоматического управления трансмиссией (если имеется) |
| 17 | 10A | Модуль передачи, система сортировки головы, модуль взаимодействия прицепов (если имеется) |
| 18 | 10A | Блок энергопитания - A/C - Модуль подушки безопасности |
| 19 | 20A | Топливный насос (дисел) |
| 20 | - | не используется |
| 21 | 30A | Задний габарит (если имеется) |
| 22 | 15A | Внешнее зеркало заднего вида Демистр (если имеется) |
| 23 | 15A | 2017:: Кабельный обогреватель (Дисель) |
| 24 | 20A | Задний проволочный протектор (SUV) |
| 25 | 10A | Спереди/сзади (спереди) SUV) Моющие насосы |
| 26 | 10A | Парковая помощь (если имеется) |
| 27 | 5A | Модуль управления кузовом |
| 28 | 15A | (В тыс.если предусмотрено комплектацией) |
| 29 | 30A | ABS или ESC Модуль (если имеется) |
| 30 | 10A | Рог |
| 31 | 15A | Модуль управления кузовом |
| 32 | 15A | Модуль управления двигателем (аккумулятор) (дизель) |
| 33 | 10A | Связь между модулями |
| F34* | 30A | Модуль " Прицеп-хитч " (если имеется) *: Расположение вблизи терминала с положительными характеристиками батареи |
| SB01 | 50A | ABS или ESC Модуль насоса (если имеется) |
| SB02 | 30A | Модуль управления передачей дел (4X4) (если имеется) |
| SB03 | 60A | Модуль прогрева струи (Diesel) |
| SB04 | 20A | 2020:: Задняя розетка питания (Зона пустоты) |
| SB05 | 30A | Сольноид |
| SB06 | 30A | Передний проволочный проволочный аппарат |
| SB07 | 30A | Топливный листок (Дизель) |
| SB08 | - | не используется (Дизель) |
| SB09 | 30A | резерв |
| Реле | ||
| RLY01 | Запуск | |
| RLY03 | Высокий свет | |
| RLY05 | 2017:: Вязкий обогреватель (Дисель) | |
| RLY08 | Управление спереди стеклянной системы | |
| RLY09 | Скорость переднего промывочного покрытия | |
| RLY10 | Задний и наружный зеркало заднего вида (если имеется) | |
| RLY11 | 6.3.1 Мощность | |
| RLY12 | А/С | |
| RLY13 | Топливный обогреватель (Дизель) | |
| RLY14 | не используется (Дизель) | |
| RLY15 | не используется | |
| RLY18 | Запустить "Crank" | |
| RLY19 | Топливный насос (дисел) |
