Предохранители и реле Holden Trax Tj 2013-2016

Схемы относятся к указанным годам и вариантам Holden Trax Tj 2013-2016. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.



В этой статье мы рассматриваем первое поколение Холдена Тракса (Alden Trax).TJ, предфликтовый лифт), производимый из 2013 в адрес 2016. Вот вы найдете блок предохранителей диаграммы Холден Тракс 2013, 2014, 2015 и 2016, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.

Схема предохранителей Holden Trax 2013-2016

Holden Trax (TJ; 2013-2016)

Сопоставимость пассажиров блок предохранителей

Расположение блока предохранителей

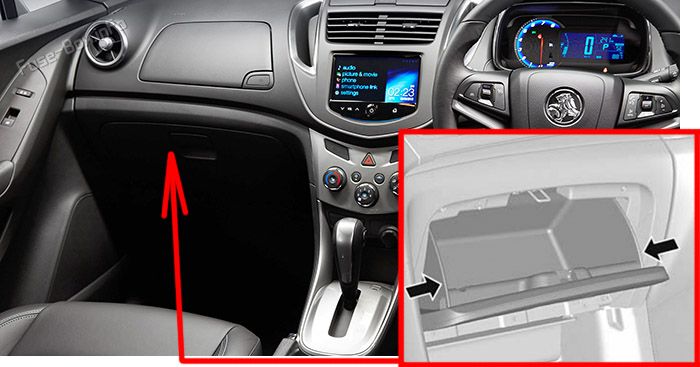

Внутризамеченный блок расположен в бардачке. Сжимать верхние внешние края бардачки в направлении центра и нижних снизу.Location of the fuses in the passenger compartment: Holden Trax (TJ; 2013-2016)

Схема блока предохранителей

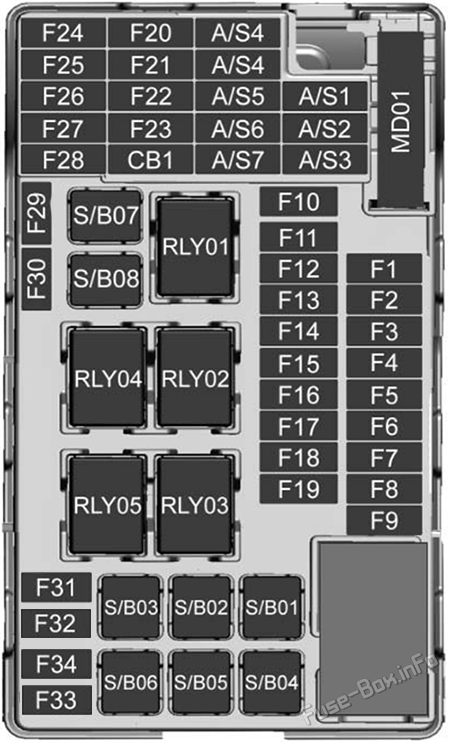

Instrument panel fuse box diagram: Holden Trax (TJ; 2013-2016)

Определение взрывателей в приборной панели
№АмпыОписание
F115ABCM 1
F215ABCM 2
F315ABCM 3
F415ABCM 4
F515ABCM 5
F615ABCM 6
F715ABCM 7
F830ABCM 8
F92ADLIS
F1010ASDM B+
F117.5ADLC
F1210AHVAC MDL
F1310AL/GATE RLY
F1410AUPA MDL
F15--
F16--
F17--
F185A2015-2016: RAIN SNSR
F195ABCM RVC
F202ASWC BKLT
F2110AAC APO
F2220ADC APO
F23--
F24--
F25--
F2610A2013-2014: SDM RC/AOS DISPLAY
F2710AIPC / CMPS MDL
F2810AHDLP SW / DC CVT / CLTCH SW
F29--
F30--
F315AIPC B+
F3215ARDO/CHIME
F33--
F34--
S/B01--
S/B02--
S/B0330APWR WNDW MTR FRT
S/B04--
S/B0530ALOGISTIC MODE RLY
S/B06--
S/B0725APWR WNDW FRT
S/B0825APWR WNDW REAR
Реле
RLY1ACC/RAP
RLY2L/GATE
RLY3SPARE
RLY4BLOWER
RLY5LOGISTIC MODE

Сопоставимость двигателей блок предохранителей

Расположение блока предохранителей

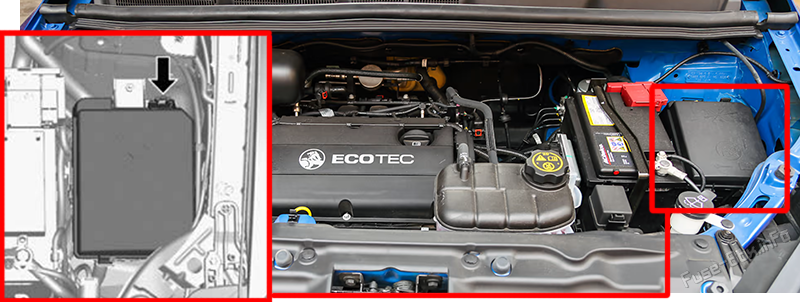

Чтобы снять крышку, поднять вверх и снять.Location of the fuses in the engine compartment: Holden Trax (TJ; 2013-2016)

Схема блока предохранителей

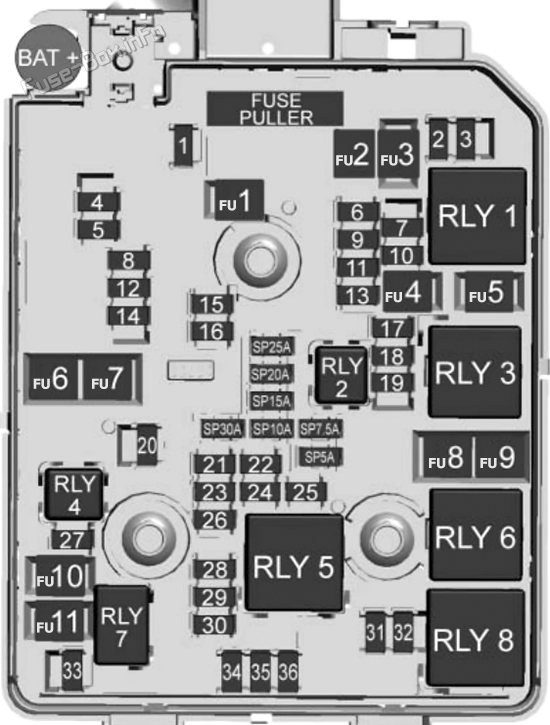

Under-hood fuse box diagram: Holden Trax (TJ; 2013-2016)

6.4.2 Определение расположения взрывателей в моторном отсеке
№АмпыОписание
F125ASUNROOF
F27.5AOSRVM SW
F3--
F425ASPARE
F530AEBCM VALVE
F65A2015-2016: IBS
F715ASPARE
F815ATCM B+
F95ABCM RVC
F1010AHDLP LEVELING LH/RH
F1120AREAR WIPER
F1225ARR WDW DEFOG
F13--
F147.5AOSRVM HEAT
F1520ASPARE
F1625AHEATED SEAT MODULE
F175ATCM R/C
F185AECM R/C
F19 20AFUEL PUMP
F20--
F2115AFAN RLY (AUX BEC)
F2210A2013-2014: COLD START PUMP
F2315AIGNITION COIL / INJECTOR COIL
F2410AWASHER PUMP
F25--
F2610ACANISTER PURGE SOL / WATER VALVE SOL / TURBO WASTEGATE SOL/ TURBO BYPASS SOL / O2 SENSOR PRE/POST
F2710ASPARE
F28--
F2920AECM PT IGN-1/IGN-2
F3010AMAF SENSOR
F3115AHIGH BEAM LH
F3215AHIGH BEAM RH
F3315AECM B+
F3415AHORN
F3510AA/C CLUTCH
F3615AFRONT FOG LAMP
FU140AEBCM PUMP
FU230AFRT WIPER
FU340ABLOWER
FU430AIEC R/C
FU5--
FU6--
FU740ASPARE
FU840ACOOL FAN LOW
FU960ACOOL FAN HIGH
FU1030AEVP
FU1130ASTARTER SOL
Реле
RLY 1RUN CRANK
RLY 2FUEL PUMP
RLY 3-
RLY 4-
RLY 5PT RELAY
RLY 6COOL FAN HIGH
RLY 7STARTER
RLY 8COOL FAN LOW

Вспомогательный реле

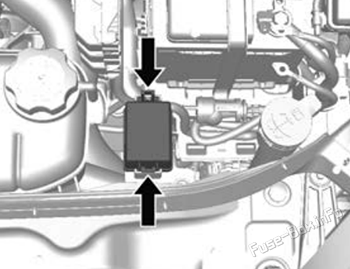

Чтобы снять крышку, поднять вверх и снять.Auxiliary relay box location: Holden Trax (TJ; 2013-2016)

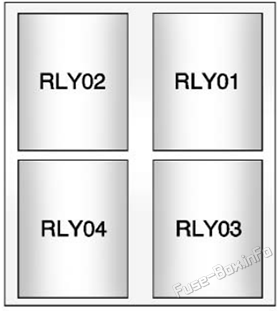

Auxiliary relay box: Holden Trax (TJ; 2013-2016)

№Реле
RLY01ELECTRIC VACUUM PUMP
RLY022016-2016: COOLING FAN 1
RLY032016-2016: COOLING FAN 2
RLY04—

Сравнение с погружной смесью блок предохранителей

Расположение блока предохранителей

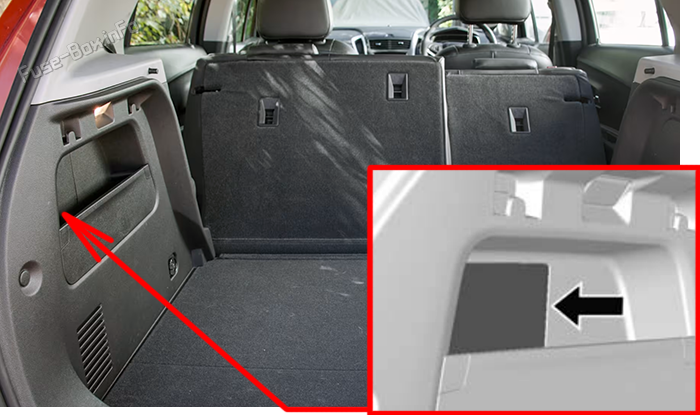

Задняя часть блок предохранителей- расположена в пассажирской стороне заднего отделения. Чтобы снять обложку, вытаскивай наружу.Location of the fuses in the trunk: Holden Trax (TJ; 2013-2016)

Схема блока предохранителей

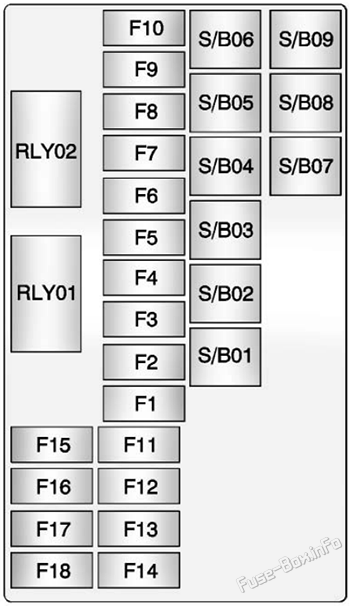

Trunk fuse box diagram: Holden Trax (TJ; 2013-2016)

Назначение взрывателей в багажнике
№ОписаниеАмпы
F1--
F2--
F3--
F4--
F5--
F6--
F7--
F8--
F9--
F10--
F11TRLR MDL10A
F12--
F13--
F14--
F15--
F16--
F172013-2014: ISRVM / RVC10A
F18--
S/B01--
S/B02--
S/B03TRLR MDL40A
S/B04AC DC INV30A
S/B05BATT+40A
S/B06--
S/B07--
S/B08--
Реле
RLY1IGN
RLY2-
