Предохранители и реле Holden Trax Tj 2017-2020

Схемы относятся к указанным годам и вариантам Holden Trax Tj 2017-2020. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.



В этой статье мы рассматриваем первое поколение Холдена Тракса (Alden Trax).TJ, с подтяжкой лица), изготовленные из 2017 в адрес 2020. Вот вы найдете блок предохранителей диаграммы Холден Тракс 2017, 2018, 2019 и 2020, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.

Схема предохранителей Holden Trax 2017-2020

Holden Trax (TJ; 2017-2020)

Сопоставимость пассажиров блок предохранителей

Расположение блока предохранителей

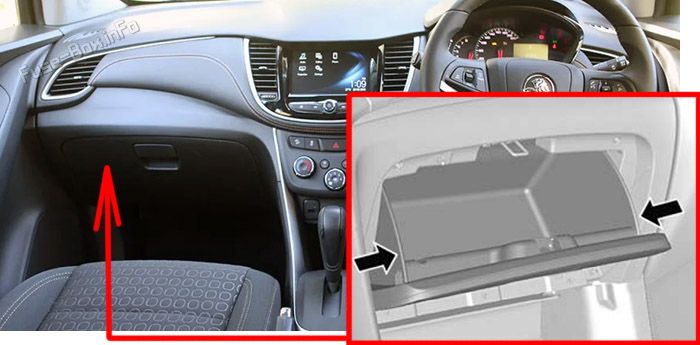

Внутризамеченный блок расположен в бардачке.Location of the fuses in the passenger compartment: Holden Trax (TJ; 2017-2020)

  1. Открой бардачок.
  2. Сжимать верхние внешние края бардачки в направлении центра и нижних снизу.
  3. Отпустите демпфер с левой стороны бардачка.

Схема блока предохранителей

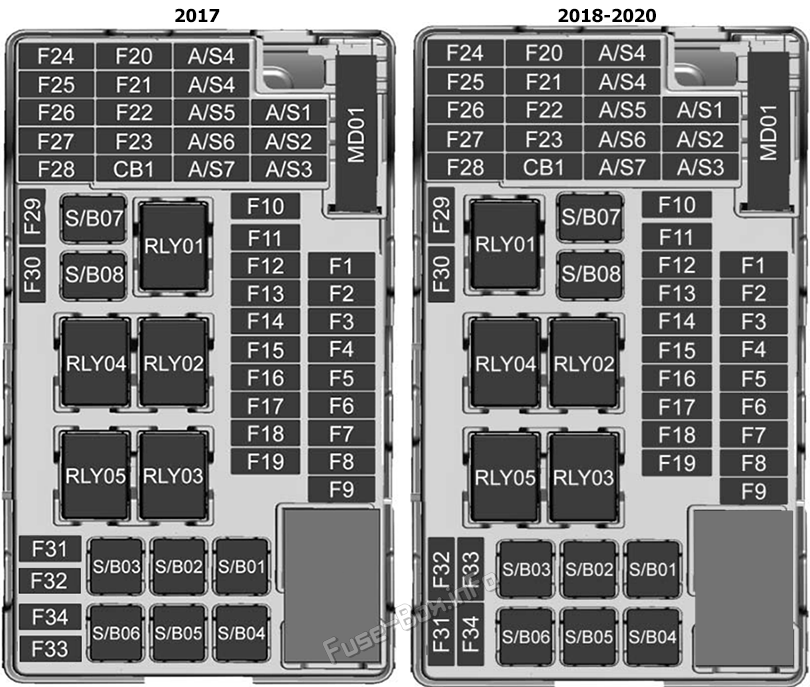

Interior fuse box diagram: Holden Trax (TJ; 2017-2020)

Определение взрывателей в приборной панели
№Описание
F1BCM 1
F2BCM 2
F3BCM 3
F4BCM 4
F5BCM 5
F6BCM 6
F7BCM 7
F8BCM 8
F9DLIS
F10SDM B+
F11DLC
F12HVAC MDL
F13L/GATE RLY
F14CGM
F152018-2020: LDW Гентекс
F16-
F17ESCL B+
F182017: UPA B+ / SBZA BT
2018-2020: PAS / SBZA
F19BCM RVC
F20Время
F212017: AC APO
2018-2020: APO AC / PRNDL
F222017: DC APO
2018-2020: APO DC FRT
F23-
F24-
F252018:: Онзвезда
F262018: EVP
F272017: IPC
2018-2020: IPC PTC RLAD
F282018-2020: TRLR Кормление2
F29-
F30-
F31IPC B+
F32Звуковой / Nav
F332018-2020: TRLR Кормление1
F34PEPS Модуль
S/B012018-2020: PTC 1
S/B022018-2020: PTC 2
S/B03PWR WNDW MTR FRT
S/B04PWR WNDW REAR
S/B05Материально-техническое обеспечение RLY
S/B062018-2020: PWR Сиденье DR
S/B07-
S/B08Модуль интерфейса прицепа
Реле
RLY1 ACC/RAP
RLY2L/GATE
RLY3 -
RLY4 Вытяжка
RLY5 Материально-техническое обеспечение

Сопоставимость двигателей блок предохранителей

Расположение блока предохранителей

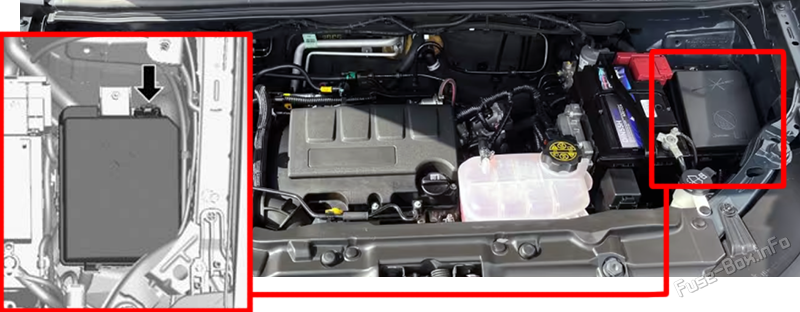

Чтобы снять крышку, поднять вверх и снять.Location of the fuses in the engine compartment: Holden Trax (TJ; 2017-2020)

Схема блока предохранителей

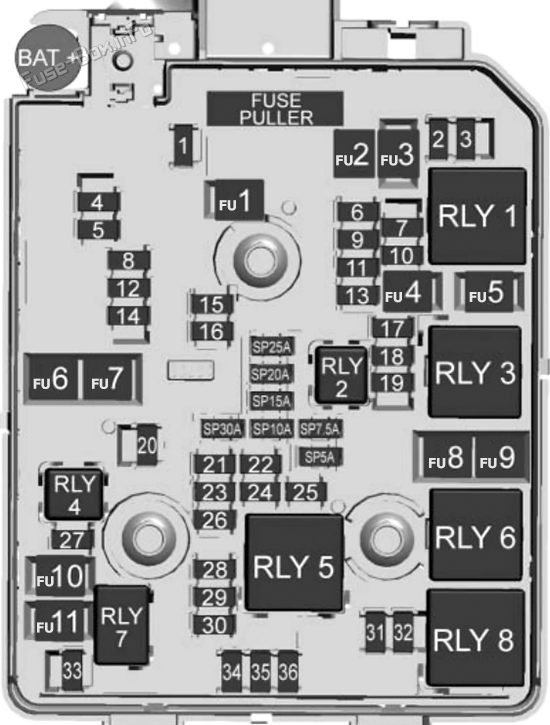

Under-hood fuse box diagram: Holden Trax (TJ; 2017-2020)

6.4.2 Определение расположения взрывателей в моторном отсеке
№Описание
F1Крыша
F2OSRVM SW, сенсор дождя,PWR Водитель окна
F3-
F4-
F5EBCM Клапан
F6-
F7ESCL
F8TCM B+
F9-
F10HDLP Выравнивание SW, HDLP Выравнивание MTR LH/RH, камера заднего видения ISRVM
F11Задний проволочный проволочный протектор
F12RR WDW Дефолт
F13-
F14OSRVM Тепло
F15-
F16Подогреваемый модуль сиденья
F172017: Модуль компасов,TIM R/C
2018: Модуль компасов,TIM DC/DC Преобразователь FSCM R/C
2019-2020: TIM
F18ECM R/C, TCM R/C, FICM R/C
F19Топливный насос
F20-
F21Вентилятор RLY (AUX BEC)
F22-
F231.2.4.5 Зажигательная ручка, инжекторная ручка
F24Моющие насосы
F25-
F262017:: Канцлерская чистка SOL:: Водный клапан SOL Турбо-отстойный врата SOL, пропуск Турбо SOL, O2 Сенсоры до/после
2018-2020: EMS Вар-1
F27-
F28-
F29ECM PT IGN-1, IGN-2
F302017: MAF Сенсор
2018-2020: EMS Вар-2
F31Высокий свет LH
F32Высокий свет RH
F33ECM B+
F34Рог
F35А/С
F36Передний туманный огонь
FU1EBCM Насос
FU2FRT Проволока
FU3Вытяжка
FU4IEC R/C
FU5-
FU6-
FU7-
FU8Низкий/малый вентилятор охлаждения
FU9Высокая температура вентилятора охлаждения
FU10 EVP
FU11Запуск SOL
SPрезерв Взрыватели
Реле
1Запустить "Crank"
2Топливный насос
32018-2020:: Средняя температура охлаждающего вентилятора
4-
5PT Перезагрузить
6Высокая температура вентилятора охлаждения
7Запуск
8Низкий уровень вентилятора охлаждения

Вспомогательный реле

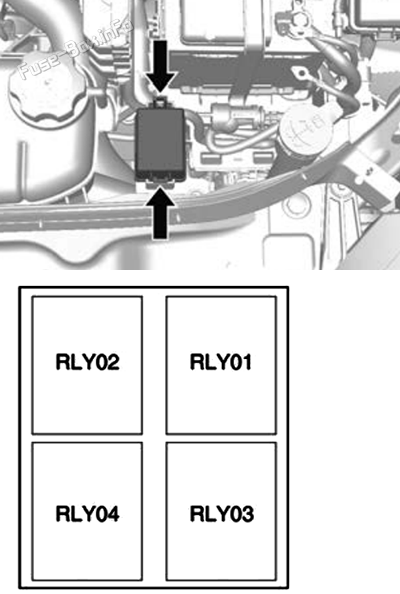

Чтобы снять крышку, поднять вверх и снять.Auxiliary relay box: Holden Trax (TJ; 2017-2020)

№Реле
RLY01ELECTRIC VACUUM PUMP
RLY02COOLING FAN 1
RLY03COOLING FAN 2
RLY04-

Сравнение с погружной смесью блок предохранителей

Расположение блока предохранителей

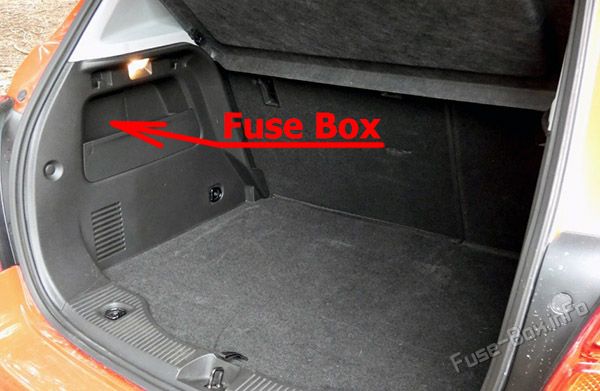

Задняя часть блок предохранителей- расположена в пассажирской стороне заднего отделения. Чтобы снять обложку, вытаскивай наружу.Location of the fuses in the trunk: Holden Trax (TJ; 2017-2020)

блок предохранителей Схема (2017)

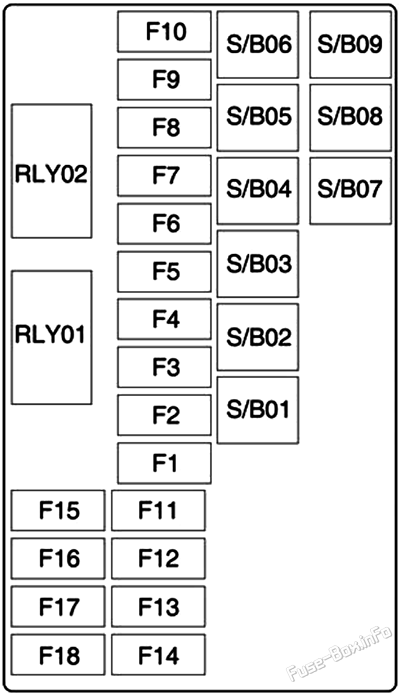

Trunk fuse box diagram: Holden Trax (TJ; 2017)

- назначение взрывателей в багажнике (2017)
№Описание
F1-
F2-
F3-
F4-
F5-
F6-
F7-
F8-
F9-
F10-
F11-
F12-
F13-
F14-
F15-
F16-
F17резерв
F18-
S/B01-
S/B02-
S/B03-
S/B04AC DC INV
S/B05-
S/B06-
S/B07-
S/B08-
Реле
RLY1-
RLY2-

блок предохранителей Схема (2018-2020)

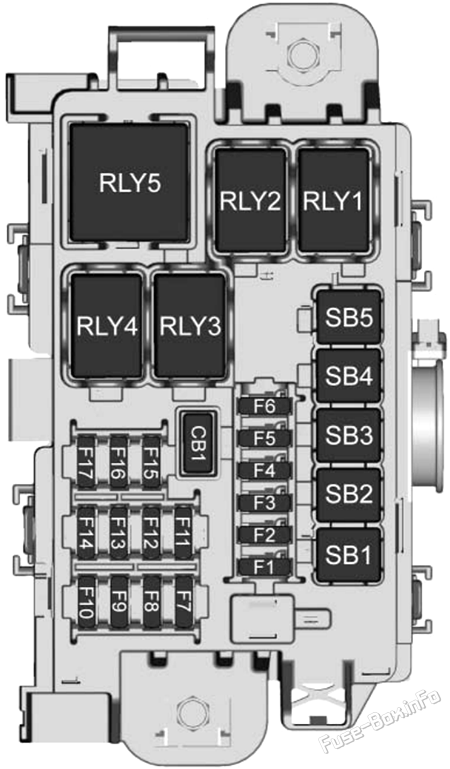

Trunk fuse box diagram: Holden Trax (2018, 2019, 2020)

- назначение взрывателей в багажнике (2018-2020)
№Описание
F12018:: Усилитель
F22018: RDCM
F3-
F42018: NOX Сыр
F52018: NOX Сажа/подогреватель
F62018: SCRPM
F72018: SCRPM
F8-
F9-
F10-
F11-
F12-
F13-
F14-
F15-
F16-
F17-
SB12018: DC/DC
SB22018: DC/DC
SB3DC/AC Инвертер
SB42018: NOX Теплопровод
SB5-
Реле
RLY1-
RLY2-
RLY32018: ECM/NOX Сыр
RLY42018: ECM/NOX Теплопровод
RLY5-

Дополнительная информация: Holden Trax Tj 2017-2020
